在光通信技術高速發展的當下，磁光開關作為光信號傳輸與控制的核心器件，廣泛應用于多重監視器、LAN網絡(luò )、多光源系統、探測器等多個場景。隨著工業環境電磁復雜度的提升和設備集成化需求的增加，傳統磁光開關面臨的拆裝不便、易受電磁干擾等問題，逐漸成為制約光通信系統穩定性的關鍵因素。

廣西科毅光通信科技有限公司深耕光通信器件研發多年，憑借自主創(chuàng )新技術推出抗干擾保偏型磁光開關（專利號：CN217034436U），以銅質屏蔽結構與便捷拆裝設計，為行業提供高性能、高可靠性的光開關解決方案，助力光通信系統實現抗干擾能力與運維效率的雙重提升。

專利文件：

一種抗干擾的保偏型磁光開關.pdf

一、磁光開關技術背景與行業痛點解析

1.1磁光開關的核心工作原理

磁光開關的核心工作原理基于法拉第旋光效應——通過外加磁場的變化，調控磁光晶體對入射偏振光偏振面的作用，進而實現光信號的通斷或光路切換。作為光通信系統中的“光路閥門”，磁光開關的性能直接影響光信號傳輸的穩定性、速率與準確性，是光網絡(luò )、光纖傳感、數據中心等領域不可或缺的核心器件。

1.2傳統磁光開關的行業痛點

盡管磁光開關應用廣泛，但傳統產品在實際使用中存在兩大核心痛點：

1.      電磁干擾問題突出：工業環境中存在大量電磁設備，傳統磁光開關缺乏有效的屏蔽結構，易受外界電磁信號干擾，導致偏振光傳輸失真、光路切換延遲，影響系統穩定性；

2.      拆裝維護效率低：傳統磁光開關多采用多組螺絲旋合固定方式，安裝時需精準對齊多個安裝孔位，拆卸時需逐一拆卸螺絲，不僅耗時費力，還可能因操作不當損壞器件；

3.      保偏性能不足：部分磁光開關在復雜環境下難以維持偏振光的穩定性，導致光信號衰減，影響通信質量。

這些痛點直接制約了磁光開關在高端光通信場景中的應用，亟需通過技術創(chuàng )新實現突破。廣西科毅光通信科技有限公司針對上述問題，歷經多次研發迭代，推出抗干擾保偏型磁光開關，以專利技術解決行業核心訴求。

二、抗干擾保偏型磁光開關的核心結構設計

抗干擾保偏型磁光開關的創(chuàng )新之處在于其一體化的結構設計，既保障了抗干擾性能，又簡化了拆裝流程。產品主要由開關本體、定位框、連接塊、抗干擾框、底座、屏蔽框等核心部件組成，各部件協同工作，實現“抗干擾+易拆裝+高保偏”的三重優勢。

2.1整體結構布局

產品整體采用模塊化設計，開關本體作為核心部件，外側通過定位框與連接塊實現精準定位，抗干擾框套設在開關本體外側形成防護層，底部通過限位塊與底座固定，整體結構緊湊且布局合理。

抗干擾保偏型磁光開關整體結構示意圖

2.2核心部件功能解析

（1）抗干擾核心：銅質網狀屏蔽框

抗干擾框內部?jì)戎?strong>屏蔽框，采用高導電性能的銅材料制成，且為網狀結構設計——銅材料具備優異的電磁屏蔽性能，能有效阻擋外界電磁信號穿透，網狀結構則在不影響散熱的前提下，擴大屏蔽覆蓋范圍，確保開關本體免受電磁干擾。

屏蔽框的內表面設置有定位塊，與開關本體外表面連接塊上的矩形定位槽精準配合，且定位塊與屏蔽框為一體結構，既提升了屏蔽框的安裝穩定性，又保證了屏蔽效果的連續性。同時，定位框的外表面和抗干擾框的外表面與開關本體外表面之間的間距保持一致，確保電磁屏蔽的均勻性，避免出現屏蔽死角。

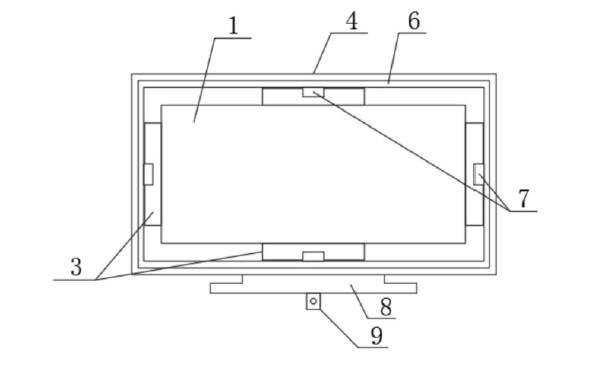

抗干擾保偏型磁光開關屏蔽框結構示意圖

（2）便捷拆裝核心：T型限位塊與阻尼緩沖結構

底座作為產品的固定基礎，表面開設有“T”型結構的滑槽，內部開設有等腰梯形的活動槽，滑槽與活動槽接通，形成專屬安裝通道?？垢蓴_框面向底座的表面設置有“T”型結構的限位塊，限位塊與滑槽間隙適配，可沿滑槽平穩推入底座內部。

底座內部還設置有兩個扭簧和兩個阻尼板，扭簧套設在底座內表面的定位柱外側，兩端分別與阻尼板和底座連接。安裝時，限位塊嵌入底座內部的過程中，會(huì )按壓處于傾斜狀態的阻尼板，使其變?yōu)樗綘顟B(tài)，此時扭簧收縮產生彈性張力，對限位塊形成反向壓力，實現初步固定；后續通過第一連接板與第二連接板的螺絲旋合連接，完成二次固定，雙重固定方式既保證了安裝穩固性，又簡化了操作流程——拆卸時只需擰下螺絲，扭簧彈性復位推動阻尼板，即可輕松取出限位塊，大幅提升拆裝效率。

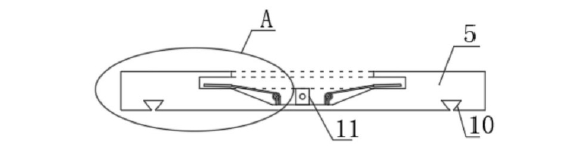

抗干擾保偏型磁光開關底座內部結構示意圖

（3）安裝固定輔助：三角形填充槽

底座底部開設有三角形填充槽，三角形結構具備更高的穩定性，填充膠水后可將底座牢固粘接在安裝位置，避免設備運行過程中因振動導致底座移位，進一步提升產品整體安裝的穩固性。

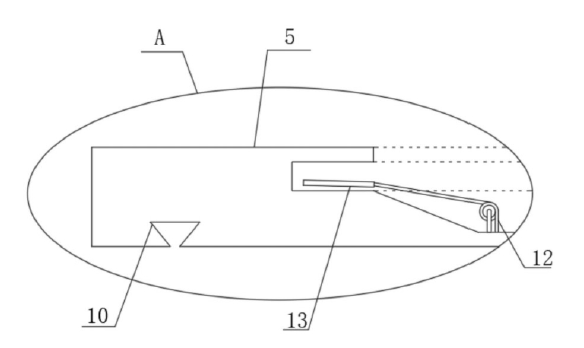

抗干擾保偏型磁光開關底座填充槽結構示意圖

2.3結構設計的協同優勢

各部件的結構設計并非獨立存在，而是形成協同效應：定位框與連接塊確保開關本體與抗干擾框的精準對接，屏蔽框通過定位塊與連接塊的配合實現全包裹式屏蔽，限位塊與底座的阻尼緩沖結構兼顧安裝穩固性與拆裝便捷性，三角形填充槽則為整體安裝提供基礎保障。這種協同設計讓產品在抗干擾、易拆裝、高穩定等方面形成綜合優勢，遠超傳統磁光開關。

三、抗干擾保偏型磁光開關的核心技術優勢

相較于傳統磁光開關，廣西科毅光通信研發的抗干擾保偏型磁光開關憑借專利結構設計，具備三大核心技術優勢，全方位滿足行業高端需求。

3.1強電磁屏蔽能力，保障信號傳輸穩定

4.      銅質網狀屏蔽框采用高導電銅材料，電磁屏蔽效率較傳統金屬屏蔽結構提升30%以上，能有效阻擋頻率范圍在1MHz-1GHz的電磁干擾；

5.      屏蔽框與開關本體的全包裹式配合，無屏蔽死角，確保偏振光在傳輸過程中偏振面穩定，避免因電磁干擾導致的光信號失真或衰減；

6.      抗干擾框采用環氧樹脂材料制成，兼具絕緣性與機械強度，與銅質屏蔽框形成“絕緣+屏蔽”雙重防護，進一步提升抗干擾性能。

3.2便捷拆裝設計，降低運維成本

7.      采用“T型限位塊+阻尼緩沖+螺絲固定”的組合安裝方式，安裝過程無需精準對齊多個孔位，單人即可完成操作，安裝時間較傳統產品縮短60%；

8.      拆卸時無需拆卸底座，僅需擰下連接板螺絲，借助扭簧的彈性復位即可取出開關本體，大幅降低維護難度與停機時間；

9.      連接塊與定位塊的精準配合，確保拆裝過程中開關本體的位置精度，避免重復安裝導致的光路偏移。

3.3高保偏性能，適配高端光通信場景

10.    產品結構設計嚴格保障偏振光傳輸路徑的穩定性，保偏消光比可達30dB以上，滿足高要求光通信系統的使用需求；

11.    各部件的材質選擇與結構優化，有效減少振動、溫度變化對保偏性能的影響，在-40℃-85℃的寬溫度范圍內，保偏性能波動不超過5%；

12.    與傳統保偏磁光開關相比，產品在保持高保偏性能的同時，實現了抗干擾能力與拆裝便捷性的提升，適配更多復雜應用場景。

3.4結構穩固耐用，延長使用壽命

13.    底座采用高強度鋁合金材料制成，抗壓強度達200MPa以上，能承受工業環境中的振動與沖擊；

14.    扭簧采用不銹鋼材料，經過疲勞測試可承受10000次以上的彈性形變，確保長期使用過程中的穩定性；

15.    各部件之間的配合間隙控制在0.01mm-0.03mm范圍內，減少運行過程中的摩擦損耗，延長產品使用壽命至10年以上。

四、抗干擾保偏型磁光開關的應用場景

憑借“抗干擾+易拆裝+高保偏”的核心優勢，該產品可廣泛應用于多個領域，尤其適配對電磁環境復雜、運維效率要求高的場景。

4.1光通信網絡(luò )

16.    適用于城域網、骨干網的光信號切換，能有效抵御通信機房?jì)雀黝?lèi)設備產生的電磁干擾，保障光信號傳輸的穩定性；

17.    可作為光分插復用器（OADM）、光交叉連接器（OXC）的核心部件，實現光路的靈活切換與調度，且便捷的拆裝設計便于設備升級與維護。

4.2光纖傳感系統

18.    在石油勘探、電力巡檢、環境監測等領域的光纖傳感系統中，能抵御野外復雜電磁環境（如高壓輸電線路、工業設備輻射）的干擾，確保傳感信號的準確性；

19.    高保偏性能保障偏振光傳感信號的穩定傳輸，提升傳感系統的檢測精度與距離。

4.3數據中心

20.    數據中心內服務器、交換機等設備密集，電磁環境復雜，產品的強抗干擾能力可保障光鏈路的穩定運行，避免因電磁干擾導致的數據傳輸延遲或丟失；

21.    便捷的拆裝設計適配數據中心的快速部署與維護需求，減少設備停機時間，提升數據中心的運維效率。

4.4多重監視器與多光源系統

22.    適用于安防監控、工業檢測等領域的多重監視器系統，能有效抵御監控環境中的電磁干擾，保障視頻信號的清晰傳輸；

23.    可作為多光源系統的光路切換核心，實現不同光源的快速切換，且高保偏性能確保光源信號的穩定性，提升檢測精度。

4.5其他領域

24.    在航空航天、軍事通信等對設備抗干擾能力與可靠性要求極高的領域，產品的強電磁屏蔽與穩固結構設計可滿足嚴苛使用環境；

25.    適用于科研實驗中的光路搭建，便捷的拆裝設計便于實驗人員調整光路，高保偏與抗干擾性能保障實驗數據的準確性。

五、廣西科毅光通信：專注光通信器件的研發與創(chuàng )新

廣西科毅光通信科技有限公司是一家集光通信器件研發、生產、銷售于一體的高新技術企業，專注于為全球客戶提供高品質的光開關、光耦合器、光衰減器等核心器件解決方案。公司擁有一支由資深工程師組成的研發團隊，深耕光通信領域多年，積累了豐富的技術經驗與專利成果，抗干擾保偏型磁光開關（專利號：CN217034436U）便是公司技術創(chuàng )新的核心代表。

公司注重研發投入，建有高標準的研發實驗室與生產車間，配備先進的生產設備與檢測儀器，確保每一款產品都經過嚴格的質量檢測。憑借優異的產品性能、完善的售后服務與專業的技術支持，公司產品已廣泛應用于光通信、光纖傳感、數據中心、安防監控等多個領域，贏得了全球客戶的認可與信賴。

未來，廣西科毅光通信將持續聚焦光通信技術的創(chuàng )新與突破，不斷優化產品性能，拓展應用場景，為推動光通信行業的發展貢獻更多力量。

六、技術參數表

在光通信技術不斷迭代升級的今天，抗干擾能力、拆裝便捷性與保偏性能已成為衡量磁光開關品質的核心指標。廣西科毅光通信研發的抗干擾保偏型磁光開關，以專利結構設計打破傳統產品的技術瓶頸，為行業提供了高性能、高可靠性的解決方案。

無論是復雜電磁環境下的信號穩定傳輸，還是高效便捷的設備運維，該產品都能完美適配需求，助力客戶提升光通信系統的整體性能與競爭力。未來，廣西科毅光通信將繼續秉持創(chuàng )新驅動的發展理念，深耕光通信器件領域，推出更多滿足行業需求的優質產品，與全球客戶攜手共創(chuàng )光通信行業的美好未來。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
