在5G通信、數據中心、激光傳感等高新技術快速發展的當下，光通信系統對核心器件的小型化、低成本、高可靠性要求日益嚴苛。光隔離器作為光通信、激光器、放大器等設備中不可或缺的無源器件，其性能直接影響整個光傳輸系統的穩定性與傳輸效率。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信器件研發與生產多年，基于行業痛點推出反射式保偏光隔離器，憑借獨特的結構設計與卓越性能，為光通信領域提供高效解決方案。本文將詳細解析這一創(chuàng )新產品的技術原理、核心優勢及應用價值，助力行業伙伴深入了解光隔離器技術的新突破。

一、光隔離器在光通信中的核心作用

光隔離器是一種基于法拉第旋轉非互易性原理的光學器件，核心功能是允許光信號單方向傳輸，同時有效隔離系統中各類光學界面產生的回波反射光。在光通信系統中，回波反射光會(huì )導致信號干擾、功率損耗，甚至損壞光源器件，而光隔離器通過正向插入損耗低、反向隔離度高、回波損耗高的特性，能從根本上解決這一問題。

從應用場景來看，光隔離器廣泛適配激光器、光放大器、光纖傳感設備、數據中心光模塊等核心產品，是保障光信號穩定傳輸的“防護屏障”。隨著光通信系統向高速率、高密度、小型化方向發展，傳統光隔離器逐漸暴露出結構缺陷，無法滿足新一代設備的安裝與性能需求，技術升級已成為行業必然趨勢。

二、傳統光隔離器的技術瓶頸

傳統光纖隔離器的結構設計存在明顯局限性，制約了其在小型化設備中的應用。如圖1所示，傳統產品采用“輸入準直器+光隔離器芯+輸出準直器”的同軸結構，輸入光纖與輸出光纖分別設置在固定玻璃管的兩端，形成“一進一出”的光路設計。

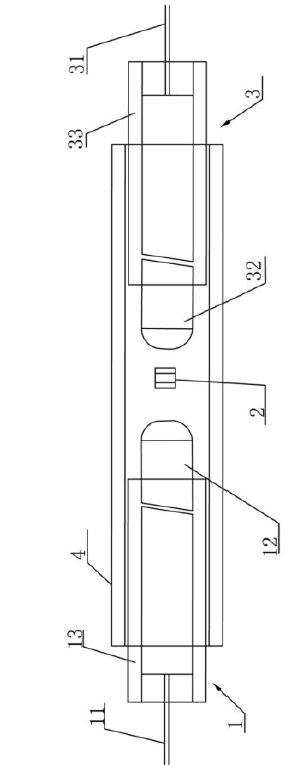

圖1 傳統光纖隔離稽的示意圖

這種結構存在兩大核心問題：一是光纖安裝受限于最小彎曲半徑，傳統產品兩端出纖的設計，使得光纖在布線時必須預留足夠空間避免過度彎曲，否則會(huì )導致傳輸功率損耗，這在小型化安裝空間中（如微型光模塊、便攜式傳感設備）難以適配；二是生產成本較高，傳統結構需要兩個獨立的光纖準直器進行光路耦合，不僅零件數量多，還增加了生產組裝的復雜度，導致產品性?xún)r(jià)比難以提升。

此外，傳統光隔離器在半成品階段難以檢測消光比不良等核心性能問題，往往在成品階段才能發現缺陷，造成生產資源浪費，進一步推高了制造成本。這些技術瓶頸，促使廣西科毅團隊投入研發，推出反射式保偏光隔離器這一創(chuàng )新產品。

三、廣西科毅反射式保偏光隔離器技術創(chuàng )新

針對傳統產品的痛點，廣西科毅研發的反射式保偏光隔離器在結構設計、光路優化、生產工藝上實現全面突破。產品通過同側入纖、反射式光路的創(chuàng )新設計，在保證隔離性能的同時，大幅縮小體積、降低成本，完美適配小型化光通信設備的應用需求。

（一）產品核心結構設計

反射式保偏光隔離器的核心結構包括封裝管、光纖毛細管、隔離器芯組件、光學透鏡、反射片五大核心部件，各組件協同工作實現高效光路傳輸。

具體結構如圖2所示

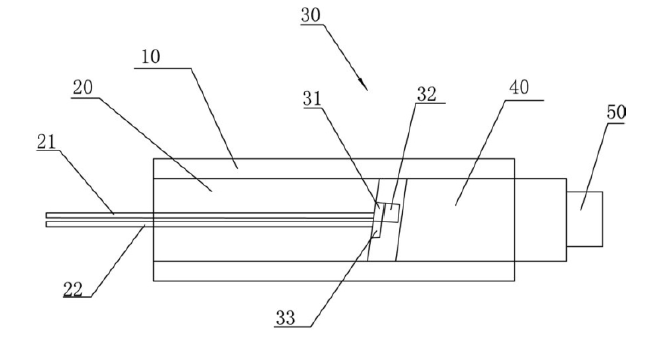

圖2 一種反射式保偏光隔離器的示意圖

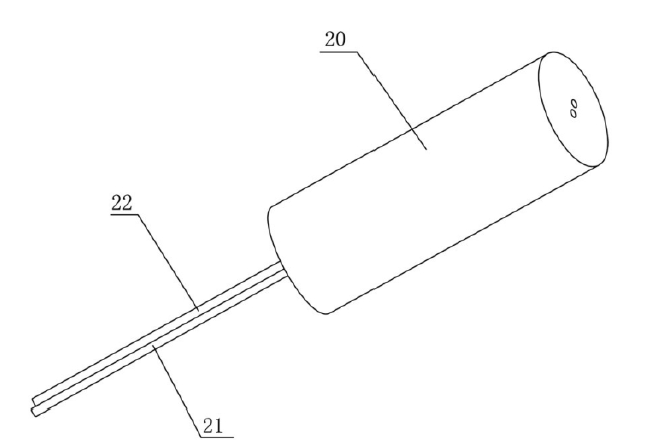

圖3 一種反射式保偏光隔離器中光纖毛細管的示意圖

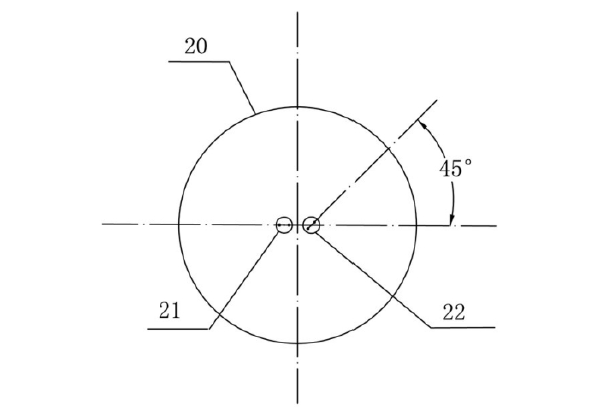

 圖4 一種反射式保偏光隔離器中光纖毛細管的端面示意圖

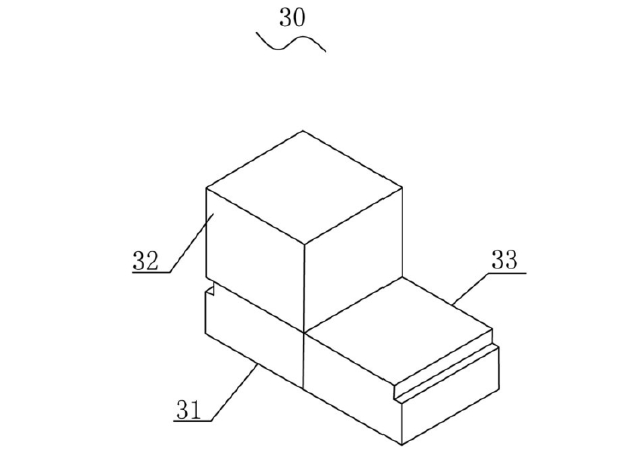

圖5 一種反射式保偏光隔離器中隔離組件的示意圖

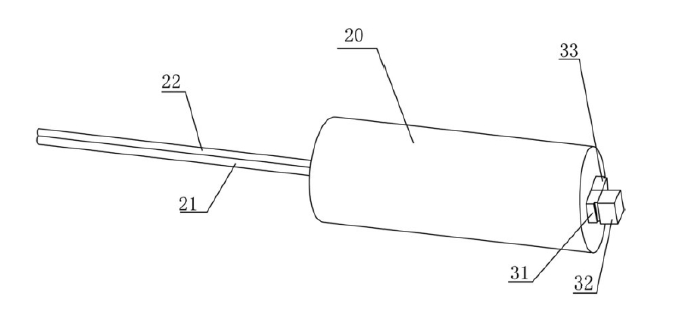

圖6 一種反射式保偏光隔離器中隔離組件安裝在光纖毛細管的示意圖

1.      封裝管：作為產品的核心載體，采用高精度材質加工而成，為內部組件提供穩定的安裝環境，保障光路傳輸的準確性。

2.      光纖毛細管：封裝管一端設有至少一個光纖毛細管（如圖3），每個毛細管內同側插入輸入保偏光纖與輸出保偏光纖（如圖4），徹底改變傳統產品兩端出纖的設計，從根本上解決空間占用問題。

3.      隔離器芯組件：每個光纖毛細管對應一組隔離器芯組件（如圖5），組件包括輸入偏振片、法拉第旋轉片、輸出偏振片，三者精準配合實現偏振方向調整與反向光隔離（如圖6）。

4.      光學透鏡：安裝在封裝管另一端，用于對經過隔離器芯組件的光束進行準直處理，保障光信號傳輸的穩定性。

5.      反射片：設置在光學透鏡后側面，采用光學玻璃平面材質，表面涂有高反射膜，可將準直光反射回隔離器芯組件，形成完整光路。

（二）關鍵技術參數優化

為保障產品性能，廣西科毅對反射式保偏光隔離器的核心參數進行嚴格把控：

1.      光纖慢軸夾角：輸入保偏光纖與輸出保偏光纖的慢軸相對夾角精準控制為45°，確保光信號偏振方向的穩定轉換。

2.      偏振片參數：輸入偏振片與輸出偏振片的偏振方向呈45°夾角，且偏振片自身偏振方向與物理尺寸幾何方向的角度公差控制在±2°以?xún)?，保障偏振過濾效果。

3.      法拉第旋轉片：采用保磁型法拉第旋轉片，無需外部磁場驅動，既簡化結構又縮小體積，同時可實現偏振方向的精準旋轉。

4.      反射片設計：反射膜鍍膜介質可根據產品承載功率選擇空氣或膠水，適配不同應用場景的需求。

5.      組裝工藝：光學透鏡與封裝管采用高精度膠水粘接，光纖毛細管與隔離器芯組件的組裝誤差控制在極小范圍，確保光路耦合效率。

四、產品工作原理與核心優勢

（一）光路傳輸原理

反射式保偏光隔離器的工作流程遵循“入射-偏振調整-準直-反射-耦合輸出”的邏輯：

1.      光信號從輸入保偏光纖入射，經輸入偏振片過濾后形成固定方向的偏振光（如0°線偏振光）。

2.      偏振光通過法拉第旋轉片，偏振方向被旋轉45°，隨后進入光學透鏡形成準直光。

3.      準直光經反射片反射后，沿原光路返回并再次穿過光學透鏡，此時偏振方向保持45°。

4.      反射后的偏振光經過輸出偏振片（與輸入偏振片呈45°夾角），恰好滿足輸出保偏光纖的慢軸方向要求，最終通過輸出保偏光纖完成信號傳輸。

對于反向傳輸的回波反射光，其經過輸出偏振片與反射片后，在法拉第旋轉片中發生逆向旋轉，形成的偏振方向與輸入偏振片的偏振方向垂直。根據馬呂斯定律，輸入偏振片會(huì )吸收與自身偏振方向不同的光，從而實現反向光隔離功能，保障正向光信號的穩定傳輸。

（二）相比傳統產品的核心優勢

1.      小型化設計，空間適配性更強：同側入纖的設計徹底擺脫傳統產品兩端出纖的空間限制，產品體積大幅縮小，占用空間更小，可輕松適配微型光模塊、便攜式激光設備等小型化安裝場景，解決傳統產品在狹小空間中難以布線的問題。

2.      結構簡化，生產成本降低：取消傳統產品的雙準直器設計，通過反射式光路實現光信號的往返傳輸，減少生產組裝的零配件數量，降低物料成本與組裝復雜度。同時，在半成品階段可提前檢測輸入與輸出光纖慢軸角度差導致的消光比不良，提前剔除不良品，進一步降低生產成本。

3.      性能穩定，適用場景廣泛：產品正向插入損耗低、反向隔離度高，可滿足光通信、激光傳感、光放大器等多種設備的使用需求，同時適應不同功率等級的光信號傳輸，兼容性更強。

4.      工藝成熟，批量生產可控：核心組件的加工與組裝工藝經過多次優化，產品一致性高，可實現批量生產，能快速響應市場訂單需求。

五、應用場景與行業價值

（一）核心應用場景

廣西科毅反射式保偏光隔離器憑借優異的性能，廣泛應用于以下領域：

1.      光通信系統：適配5G基站光模塊、數據中心光傳輸設備、光纖到戶（FTTH）系統，保障光信號長距離、低損耗傳輸。

2.      激光設備：用于工業激光器、醫療激光器、激光雷達等產品，隔離回波反射光對激光光源的損壞，提升激光設備的穩定性與使用壽命。

3.      光纖傳感：適配光纖陀螺、光纖應變傳感器、溫度傳感器等設備，在航空航天、橋梁監測、石油勘探等場景中保障傳感信號的精準傳輸。

4.      光放大器：與EDFA（摻鉺光纖放大器）、拉曼放大器等配合使用，隔離反向光干擾，提升放大器的放大效率與信號保真度。

（二）行業價值貢獻

在光通信技術向高速率、高密度、低功耗發展的趨勢下，反射式保偏光隔離器的推出具有重要行業意義：

1.      推動光器件小型化進程：產品的結構創(chuàng )新為小型化光通信設備的研發提供了核心器件支持，助力行業突破空間限制，開發更緊湊、便攜的終端產品。

2.      降低行業應用成本：通過簡化結構與優化生產工藝，產品性?xún)r(jià)比顯著提升，幫助下游企業降低設備制造成本，提升市場競爭力。

3.      提升系統可靠性：高隔離度、低插入損耗的性能優勢，有效減少光信號干擾與損耗，提升整個光傳輸系統的穩定性與運行效率，降低運維成本。

六、廣西科毅光通信的技術實力與服務保障

廣西科毅光通信科技有限公司作為光通信器件領域的專業研發生產企業，始終以技術創(chuàng )新為核心競爭力，專注于光開關、光隔離器、光耦合器等核心器件的研發、生產與銷售。公司擁有一支經驗豐富的研發團隊，具備從產品設計、工藝開發到批量生產的全流程能力，可根據客戶需求提供定制化解決方案。

在生產制造方面，公司建立了嚴格的質量管控體系，從原材料采購、組件加工到成品檢測，每一道工序都經過精準把控，確保產品性能達標。同時，公司擁有完善的售后服務體系，為客戶提供技術咨詢、安裝指導、故障排查等全方位服務，保障客戶使用體驗。

反射式保偏光隔離器的技術創(chuàng )新，為光通信領域的小型化、低成本、高可靠性需求提供了完美解決方案，也彰顯了廣西科毅光通信在技術研發上的實力。在光通信行業快速發展的背景下，廣西科毅將持續深耕技術創(chuàng )新，推出更多高性能的光通信器件，為行業發展賦能。
