在5G通信、數據中心、光纖傳感等領域高速發展的今天，光開關作為光通信系統中實現光路切換的核心器件，其保偏性能、通道密度與穩定性直接影響整個系統的傳輸效率。廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信領域多年，依托自主研發實力推出的多通道保偏光開關結構，基于光波導陣列的創(chuàng )新設計，徹底解決了傳統產品的技術痛點，為行業提供了高性能、高可靠性的光開關解決方案。

本次我們詳細解析該多通道保偏光開關的結構設計、工作原理、核心優勢及應用場景，帶您深入了解光通信核心器件的技術突破。

一、傳統多通道保偏光開關的技術瓶頸與行業痛點

在光通信系統中，多通道保偏光開關需要實現多光路的快速切換，同時保持偏振態的穩定性，這對器件結構設計提出了嚴苛要求。傳統多通道保偏光開關采用“多芯pigtail”結構設計，即多根保偏光纖共同穿入一個套管，通過膠水固定形成整體，配合準直透鏡與轉鏡實現光路切換（如圖1所示）。

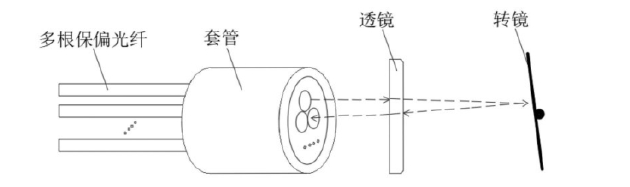

圖1

注：圖1，展示傳統多通道保偏光開關的“多芯pigtail”結構組成，包含多根保偏光纖、套管、透鏡、轉鏡四大核心部件。

傳統結構為了在有限的轉鏡轉動范圍內實現更多通道切換，通常會(huì )通過縮小套管內徑來降低光纖間距。

但這種設計存在三大核心痛點：

1.      套管內徑縮小易導致光纖扭曲，而光纖扭曲會(huì )嚴重破壞器件的保偏性能，導致偏振消光比下降，影響信號傳輸質量；

2.      通道數較多時，傳統方案需對光纖進行腐蝕處理以減小外徑，腐蝕后的光纖機械強度大幅降低，不僅容易折斷，還會(huì )受膠水固化應力影響，進一步惡化保偏效果；

3.      狹小套管內的多根光纖相互擠壓，無法精確調節每根光纖的快慢軸角度，難以實現所有保偏光纖快慢軸角度的高度一致，最終影響器件的整體性能穩定性。

這些技術瓶頸限制了傳統多通道保偏光開關在高密度、高可靠性場景中的應用，也促使行業亟需一種創(chuàng )新結構設計來突破現有局限。

二、廣西科毅多通道保偏光開關的創(chuàng )新結構設計

針對傳統產品的技術痛點，廣西科毅光通信聯合研發團隊經過長期技術攻關，推出了以“保偏光纖陣列+光波導陣列+透鏡+轉鏡”為核心的多通道保偏光開關結構（如圖2所示）。該結構通過光波導陣列的巧妙引入，在不犧牲保偏性能的前提下，實現了通道密度與穩定性的雙重提升，成為行業技術升級的重要方向。

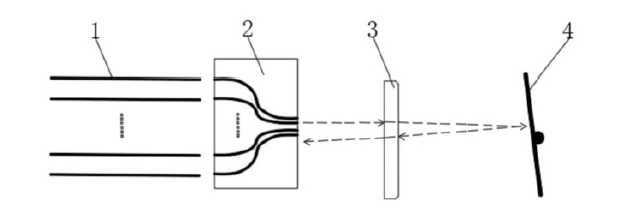

圖2

注：圖2，展示廣西科毅多通道保偏光開關的核心結構，依次包含保偏光纖陣列、光波導陣列、透鏡、轉鏡四大組件，體現了“光纖-波導-準直-反射”的光路設計邏輯。

（一）核心結構組成

該多通道保偏光開關的結構由四大核心部件協同構成，各組件的設計與選型均圍繞“保偏性能”與“切換效率”兩大核心目標：

1.      保偏光纖陣列：作為光信號的輸入與輸出端口，陣列中一根保偏光纖為入射光纖，其余為出射光纖，可根據實際需求設計通道數量。光纖陣列的通光端面經過精密拋光與鍍膜處理，有效減少光信號的端面反射，提升透射效率，避免因端面面型不佳導致的出光效率損耗。

2.      光波導陣列：核心創(chuàng )新組件，由直波導與彎曲波導構成，可采用硅基光波導、玻璃基光波導、二氧化硅基光波導或聚合物光波導等多種材質。其關鍵設計在于“非對稱間距布局”——靠近保偏光纖陣列一側的波導間距與光纖間距完全匹配，確保光信號低損耗耦合；遠離光纖陣列一側的波導間距小于光纖間距，實現光路間距的高效壓縮。這種設計既避免了光纖直接擠壓扭曲的問題，又能通過光波導的高一致性保持偏振態穩定。

3.      準直透鏡：選用Grin透鏡、球面透鏡或非球面透鏡，核心作用是將光波導陣列出射的光信號轉化為準直光，為后續轉鏡的反射切換提供穩定的光路基礎。透鏡的選型經過光學仿真優化，確保準直效果的同時，降低插入損耗。

4.      可轉動轉鏡：采用馬達驅動或微機電系統（MEMS）驅動方式，通過精確調節反射鏡角度，實現入射光信號向目標出射通道的切換。轉鏡的轉動精度經過校準，可滿足多通道快速切換的需求，且結構穩定性強，適用于長期連續工作場景。

（二）結構設計的核心創(chuàng )新點

與傳統結構相比，廣西科毅多通道保偏光開關的結構設計具備三大核心創(chuàng )新：

1.      用光波導陣列替代傳統套管固定方式，通過波導的精準布局實現光路壓縮，徹底解決了光纖扭曲、擠壓導致的保偏性能下降問題；

2.      光波導陣列的多根波導一致性?xún)?yōu)異，能完美保持保偏光纖的偏振態，實現“光路壓縮”與“偏振穩定”的雙重目標；

3.      保偏光纖陣列與光波導陣列的端面處理工藝（拋光+鍍膜），進一步提升了光信號的傳輸效率，降低了器件的插入損耗，綜合性能更優。

三、多通道保偏光開關的核心組件與技術參數

（一）核心組件的技術特性

1. 保偏光纖陣列

①光纖類型：高消光比保偏光纖，支持單模/多模定制；

②光纖間距：標準間距與光波導陣列輸入端精準匹配，可根據需求定制；

③端面處理：精密拋光（面型精度≤0.1μm）+增透膜鍍膜（透射率≥99.5%）；

④機械性能：光纖陣列整體封裝，抗彎曲、抗振動能力強，避免單根光纖易折斷的問題。

2. 光波導陣列

①材質選擇：硅基光波導（耐高溫、穩定性強）、玻璃基光波導（低損耗、成本適中）等多種選項；

②波導結構：直波導段保證光信號低損耗傳輸，彎曲波導段實現間距壓縮，彎曲半徑經過優化以減少傳輸損耗；

③偏振保持能力：波導雙折射設計，偏振消光比≥25dB，確保光信號偏振態穩定傳輸。

3.準直透鏡

①透鏡類型：Grin透鏡（體積小、集成度高）、非球面透鏡（準直精度高）；

②光學參數：數值孔徑（NA）與光波導輸出端匹配，準直光斑直徑均勻，發散角≤0.5mrad；

③封裝方式：與光波導陣列同軸對齊封裝，確保光路同軸度。

4. 轉鏡組件

①驅動方式：MEMS驅動（響應速度快，切換時間≤1ms）、馬達驅動（扭矩大，適用于多通道重載場景）；

② 轉動范圍：±10°，可覆蓋多通道切換需求；

③反射率：鏡面鍍高反膜，反射率≥99.8%，減少光信號損耗。

（二）關鍵性能參數

四、多通道保偏光開關的工作原理解析

廣西科毅研發的多通道保偏光開關通過“光纖輸入-波導傳輸-透鏡準直-轉鏡反射-光纖輸出”的閉環光路，實現光信號的精準切換，具體工作流程如下：

1.      光信號輸入：外部光信號通過保偏光纖陣列中的入射光纖進入器件，入射光纖的快慢軸與光波導陣列的偏振方向精準對齊，確保光信號的偏振態初始穩定性；

2.      波導傳輸與間距壓縮：光信號從保偏光纖陣列輸出后，耦合至光波導陣列的輸入端（波導間距與光纖間距一致，耦合損耗低）。經過直波導段傳輸后，通過彎曲波導段實現光路間距的壓縮，最終從光波導陣列輸出端以密集間距射出；

3.      準直處理：光波導陣列輸出的光信號進入準直透鏡，透鏡將發散光轉化為平行準直光，避免光信號在傳輸過程中的擴散，為轉鏡反射提供穩定的光路；

4.      光路切換：轉鏡根據控制系統的指令，通過MEMS或馬達驅動調節反射角度，將準直光反射至目標出射通道對應的光波導輸入端；

5.      光信號輸出：反射后的光信號經光波導陣列反向傳輸（間距從密集恢復至與保偏光纖陣列匹配的間距），最終耦合至對應的出射光纖，完成整個光路切換過程。

整個工作過程中，光波導陣列的偏振保持能力確保光信號在傳輸與間距壓縮過程中偏振態不發生畸變，轉鏡的高精度轉動實現光路的快速切換，兩者協同保障了器件的保偏性能與切換效率。

五、多通道保偏光開關的核心優勢與應用場景

（一）核心優勢

1.      保偏性能更穩定：摒棄傳統套管結構，通過光波導陣列避免光纖扭曲、擠壓?jiǎn)?wèn)題，偏振消光比≥25dB，遠優于傳統產品，適用于對偏振態敏感的高精度光通信系統；

2.      通道密度更高：光波導陣列的間距壓縮設計，在相同體積下可實現更多通道集成，支持4-16通道定制，滿足高密度光路切換需求；

3.      機械可靠性更強：保偏光纖無需腐蝕處理，機械強度高，配合整體封裝設計，抗振動、抗沖擊能力優異，避免傳統產品中腐蝕光纖易折斷的問題；

4.      插入損耗更低：通過端面拋光鍍膜、光路同軸對齊等工藝優化，插入損耗≤1.5dB，減少光信號傳輸損耗，提升系統傳輸效率；

5.      環境適應性更廣：寬溫工作范圍（-40℃~85℃），可適應工業控制、戶外通信等復雜環境，可靠性經過嚴苛測試驗證。

（二）典型應用場景

1.      5G通信基站：用于基站光路切換與備份，實現多信號鏈路的快速切換，保障5G信號傳輸的穩定性；

2.      數據中心：滿足數據中心高密度光路調度需求，提升機房空間利用率與光路切換效率；

3.      光纖傳感系統：在油氣勘探、電力監測等傳感場景中，保持傳感光信號的偏振態穩定，提升傳感精度；

4.      航空航天通信：適應極端溫濕度環境，為航空航天設備提供高可靠的光路切換解決方案；

5.      量子通信：滿足量子信號傳輸對偏振態的高要求，為量子通信系統提供核心器件支持；

6.      測試測量?jì)x器：作為光通信測試設備的核心組件，實現多測試光路的快速切換，提升測試效率。

六、廣西科毅光通信的技術實力與產品保障

廣西科毅光通信科技有限公司專注于光通信核心器件的研發、生產與銷售，擁有一支由光學工程師、材料工程師組成的專業研發團隊，具備從結構設計、仿真驗證到樣品試制、批量生產的全流程能力。公司建立了標準化的生產車間與檢測實驗室，配備高精度光學檢測設備，確保每一款產品都符合技術規范。
