在光通信系統中，光開關作為核心設備之一，其穩定運行離不開配套保護裝置的支持。電涌保護器作為規避電路尖峰電流、電壓干擾的關鍵部件，直接影響光開關及整個光通信鏈路的可靠性。本文介紹的新型電涌保護器，專為光開關等光通信設備量身優化，解決傳統產品安裝適配性差、安全隱患突出等問題，為光通信系統提供更高效的保護方案。

技術背景

光通信設備運行過程中，電氣回路或通信線路易受外界干擾產生尖峰電流或電壓浪涌。這些浪涌若不及時分流疏導，會(huì )直接損壞光開關、光模塊等精密組件，造成通信中斷。

傳統電涌保護器與光通信設備安裝板的適配性差，因安裝板高度尺寸存在差異，常出現固定不牢固、安裝困難等問題。且維修時需拆卸大量螺絲，效率低下，同時零、火線裝配后易扭曲導致間隙過小，進一步增加安全風險。

基于此，針對光開關等光通信設備的使用場景，研發了這款新型電涌保護器，全面提升安裝通用性與運行安全性。

產品核心結構

整體結構設計

新型電涌保護器主要由殼體、支撐架、傳動機構、固定機構、保護板及鎖止結構組成，各部件協同工作，實現安裝固定與安全防護雙重功能。

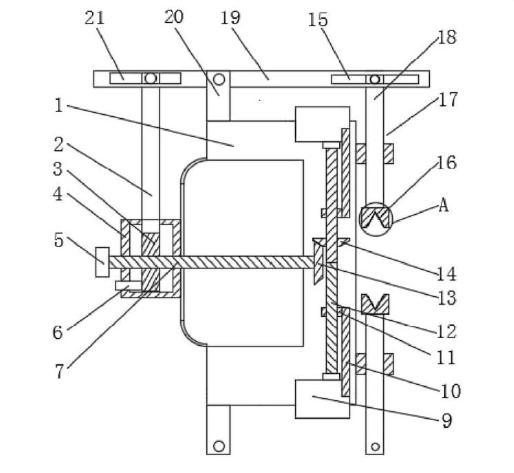

圖1 光開關專用電涌保護器整體結構示意圖

關鍵部件功能

1.      傳動機構：包含轉軸、齒輪、第一齒桿、第二齒桿及錐型齒組，通過齒輪嚙合與錐型齒傳動，實現固定架與保護板的同步動作。

2.      固定機構：由導向柱、第一連桿、第二連桿及固定架構成，固定架內側開設有固定槽，槽內粘接防滑凸塊，提升與安裝板的貼合穩定性。

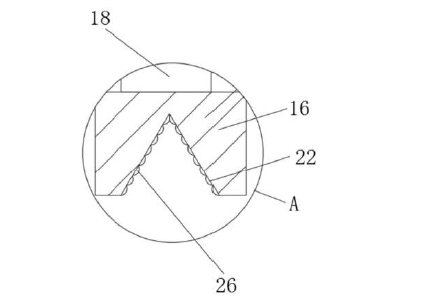

圖2 光開關專用電涌保護器固定架細節結構示意圖

1.      保護板：采用塑料阻燃材質，安裝于插線口外側，通過絲桿與螺母的配合實現自動升降，避免零、火線間隙過小引發安全問題。

2.      鎖止結構：由鎖止殼體、鎖定齒、彈簧組成，鎖定齒插入第二齒桿內部，防止齒輪意外轉動，確保固定架夾緊后不松動。

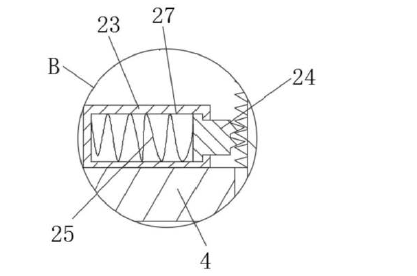

圖4 光開關專用電涌保護器鎖止結構放大示意圖

圖3 光開關專用電涌保護器主視結構示意圖

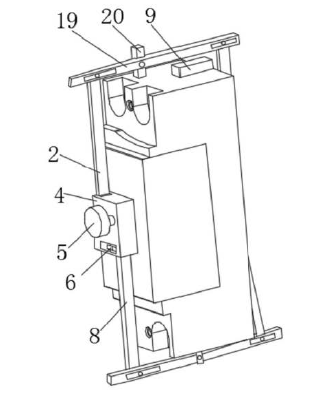

圖5 光開關專用電涌保護器立體結構示意圖

核心優勢

1.安裝通用性強，適配不同規格安裝板

通過可調間距的固定架設計，無需額外適配配件，即可直接固定于不同高度的光通信設備安裝板。解決傳統產品適配性差的問題，降低光開關安裝時的設備匹配成本。

2.操作便捷，提升維修效率

維修工人僅需轉動第一把手即可完成安裝或拆卸，無需拆卸大量螺絲。配合第二把手的鎖止控制，操作簡單高效，大幅縮短光開關配套保護裝置的維護時間。

3.安全防護升級，降低運行風險

阻燃材質的保護板可自動升降，有效避免零、火線裝配扭曲導致的間隙過小問題。鎖止結構確保設備運行過程中固定架不松動，雙重防護提升光通信系統的運行安全性。

適用場景與使用說明

適用場景

專為光開關、光模塊等光通信設備設計，適用于數據中心、通信基站、光纖傳輸鏈路等場景的電路保護，可直接配套安裝于光通信設備配電箱內。

操作步驟

1.      安裝：將導線插入電涌保護器插線口，轉動第一把手，通過齒輪傳動帶動固定架向內縮進，夾緊安裝板；同步帶動保護板升降至合適位置，彈簧推動鎖定齒插入第二齒桿，完成鎖止。

2.      拆卸：撥動第二把手，帶動鎖定齒脫離第二齒桿，反向轉動第一把手，固定架松開，即可取出電涌保護器。

這款新型電涌保護器針對光開關等光通信設備的使用需求，優化了安裝結構與安全防護設計。其可調式固定機構提升了設備適配性，便捷操作降低了維護成本，強化的安全防護功能保障了光通信系統的穩定運行。
