在光通信、光交換系統中，光開關作為控制光路通斷與切換的關鍵器件，其小型化、低成本、高可靠性直接影響全光網絡(luò )的部署效率。廣西科毅光通信科技有限公司深耕光通信器件研發生產，推出基于鈮酸鋰晶體與法珀腔結構的光纖集成光開關，完美解決傳統光開關尺寸大、成本高、集成難的痛點，為光網絡(luò )建設提供高效解決方案。

一、光纖集成光開關核心結構與原理

1.產品核心組成

光纖集成光開關主要由入射光纖、出射光纖、反射膜、鈮酸鋰晶體薄膜、法珀腔、微電極及電源組成。入射光纖與出射光纖同軸相對，端面分別鍍有第一反射膜和第二反射膜（均由二氧化硅與五氧化二鉭疊加制成），兩者間隙構成法珀腔；鈮酸鋰晶體薄膜覆蓋光纖纖芯區，可設置于反射膜表面或法珀腔內，兩側通過微電極施加電壓。

2.關鍵結構示意圖

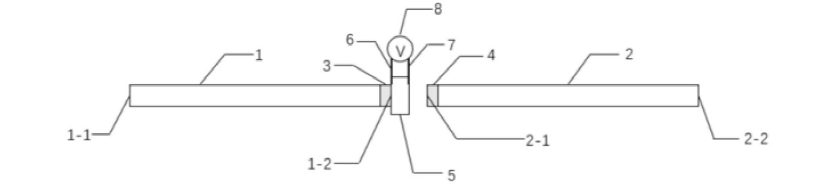

光纖集成光開關鈮酸鋰晶體薄膜微電極結構

該結構中，鈮酸鋰晶體薄膜直接貼合入射光纖反射膜端面，微電極鍍于晶體薄膜兩側，電源正負極分別連接對應微電極，通過電壓調節實現腔長控制。

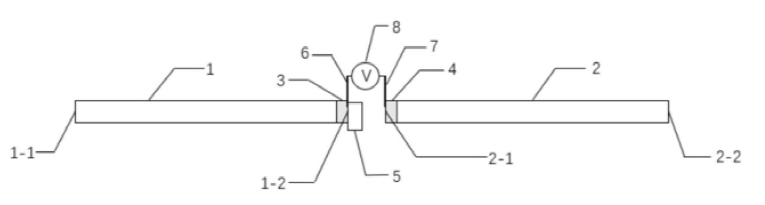

包層區電極光纖集成光開關法珀腔結構

此方案將微電極鍍于入射光纖與出射光纖的相對端面包層區，簡化電極安裝流程，同時保證電壓調節的穩定性。

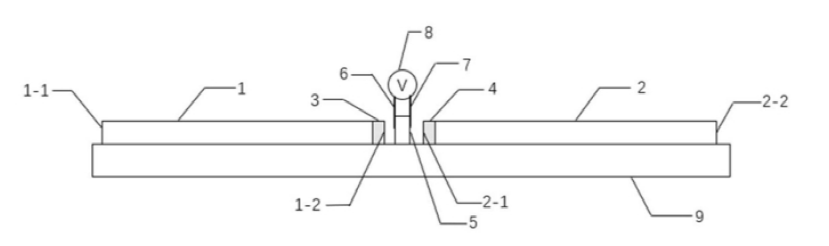

玻璃基板法珀腔光纖集成光開關鈮酸鋰晶體

該結構將法珀腔粘附于玻璃基板，鈮酸鋰晶體薄膜固定于腔內基板上，進一步提升器件結構穩定性與使用壽命。

3.工作原理

基于鈮酸鋰晶體的電光效應，通過電源調節鈮酸鋰晶體薄膜兩側的電壓，可改變晶體折射率，進而調整法珀腔的有效腔長。固定入射光頻率時，腔長變化會(huì )改變法珀腔的透射譜：當輸出光強最大時，實現光開關“開”狀態；當輸出光強最小時，實現“關”狀態，從而精準控制光路通斷。

二、產品核心優勢

1.性能卓越，穩定可靠

鈮酸鋰晶體具有電光系數大、不易潮解的特點，且吸收系數低，可有效降低插入損耗；晶體物理化學性質穩定，光透過范圍寬，適配不同波長光信號傳輸需求，長期使用性能衰減小。

2.集成度高，尺寸小巧

采用光纖微腔結構設計，可直接與光纖系統集成，無需復雜轉接部件；整體尺寸遠小于傳統機械光開關、液晶光開關，更適合高密度光網絡(luò )部署。

3.成本可控，易于推廣

核心材料鈮酸鋰原料豐富，制造過程采用紫外固化膠粘附、壓電機械對準等成熟工藝，可重復性好，大幅降低生產成本，適合規?；瘧?。

4.安裝便捷，適配性強

支持多種電極安裝方式與晶體固定方案，可根據不同應用場景靈活調整，兼容主流光纖規格，安裝調試流程簡單，降低工程部署難度。

三、適用場景

該光纖集成光開關憑借優異的性能與結構優勢，廣泛應用于以下領域：

1.      光通信系統：實現光路切換、故障保護、信號路由分配；

2.      光交換設備：適配全光網絡(luò )中的時空波長切換需求；

3.      光纖傳感系統：用于傳感信號的通斷控制與路徑選擇；

4.      數據中心：提升數據傳輸光路的靈活性與可靠性；

5.      其他光電子設備：如光調制器、相位調制器配套使用。

四、核心制造工藝亮點

光纖集成光開關的制造采用精細化流程控制，關鍵工藝包括：

1.      光纖預處理：精準鍍制二氧化硅-五氧化二鉭反射膜，保證反射效率；

2.      晶體固定：通過紫外固化膠將鈮酸鋰晶體薄膜精準粘附于指定位置，確保覆蓋纖芯區；

3.      電極制備：采用碳納米管紡絲等優質材料，通過鍍膜工藝制備微電極，保證導電穩定性；

4.      腔體制備：利用壓電機械驅動光纖對準，形成高精度法珀腔，控制間隙誤差在微米級；

5.      系統組裝：電源與微電極精準連接，完成整體調試，確保電壓調節與光強控制的同步性。

五、廣西科毅光通信實力保障

廣西科毅光通信科技有限公司專注光通信器件研發生產多年，擁有專業的研發團隊與生產基地，具備從設計、制造到測試的全流程服務能力。公司秉持“技術創(chuàng )新、品質至上”的理念，將專利技術轉化為高性?xún)r(jià)比產品，為客戶提供定制化光開關解決方案。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
