從電子瓶頸到光子革命

當人類社會(huì )邁入算力爆炸的時代，傳統電子計算正面臨前所未有的挑戰——摩爾定律逼近物理極限，數據中心的能耗占全球電力消耗的3%，而人工智能大模型的浮點計算量每3.4個月就翻一番。在這場算力與能耗的博弈中，光開關作為光通信與光計算的核心器件，正悄然引發一場類似“神經元連接”的底層革命。

廣西科毅光通信科技有限公司（以下簡稱“科毅公司”）深耕光開關領域十余年，其研發的MEMS光開關、保偏光開關等系列產品，以10^9次機械循環測試的超長壽命、≤0.8dB的超低插入損耗，成為光通信網絡(luò )與新興光腦計算領域的關鍵支撐。2025年全球光開關市場規模預計突破30億美元，其中中國市場以年均15%的增速領跑，而光腦計算 的興起，正為光開關開辟出神經元連接模擬的全新賽道。

一、技術原理：光開關模擬神經元連接的底層邏輯

1.1 從電突觸到光突觸：信號傳導的范式轉移

傳統電子開關如同單車道公路，電子在導線中傳輸時受電阻和電容影響，速度僅為光速的0.2%。而光開關通過控制光信號的路徑切換，實現了“光子高速公路”的動態調控——其核心原理如同大腦中的神經元突觸，通過“開/關”狀態的精準控制，完成信號的選擇性傳輸。

科毅公司研發的MEMS光開關，采用微機電系統技術，通過靜電驅動微鏡陣列改變光路。在1×16通道切換中，微鏡旋轉角度精度可達0.01°，切換時間≤10ms，這相當于在頭發絲直徑的尺度上完成“高速公路匝道”的瞬間切換。而GST納米盤光開關 則利用相變材料（鍺銻碲合金）的特性，通過激光脈沖實現晶態與非晶態的可逆轉變，響應速度突破100ps，為光腦計算 的超高速信號處理提供了可能。

1.2 核心技術對比：MEMS與相變材料的協同進化

硅基光開關陣列是科毅的另一技術突破，通過CMOS兼容工藝實現128×128通道集成，芯片尺寸僅1cm2，卻能實現每秒萬億次的光路切換，這相當于在指甲蓋大小的空間內構建了一個“光信號立交橋”。2024年，該技術獲廣西科技進步一等獎，其核心專利“基于表面聲波的MEMS光開關驅動方法”解決了傳統光開關的溫度漂移難題，在-40~85℃寬溫環境下，插入損耗波動≤0.3dB。

MEMS光開關路由選擇原理示意圖

二、產品優勢：科毅光開關的四大技術壁壘

2.1 軍工級可靠性：10^9次循環測試的品質驗證

在科毅公司的可靠性測試中心，一組MEMS光開關 正在經歷“地獄級”考驗：-40℃極寒與85℃高溫的循環沖擊、1000G加速度的振動測試、10^9次機械循環切換。最終數據顯示，其插入損耗變化≤0.5dB，遠低于行業平均的1.2dB。這種軍工級品質源于科毅獨創(chuàng )的“微鏡懸浮結構”設計——通過氮化硅彈性梁支撐微鏡，避免了傳統機械接觸式開關的磨損問題，壽命提升至10^9次，相當于連續工作30年無故障。

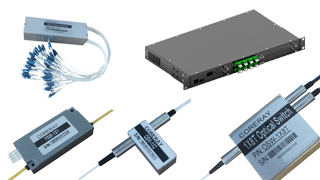

科毅光通信光開關產品實物圖

2.2 超小型集成：0.229μm2的硅基光互聯革命

科毅的硅基光開關陣列 采用單模硅光波導和GST納米盤組成，總體積僅為0.229μm2×35nm，遠小于傳統電子晶體管。這種超小尺寸設計使其能夠與CMOS工藝兼容，直接應用于規?；傻墓庾有酒?。在人工網膜芯片應用中，64×64光開關陣列實現了圖像輪廓提取，處理時間僅200μs，為構建百萬級神經元的光腦提供了硬件基礎。

2.3 低能耗特性：0.1mW的突觸調控能力

GST納米盤光開關 的驅動能量?jì)H為同類規格電子計算機的1/1000，典型功耗僅0.1mW。在光腦的神經網絡(luò )訓練過程中，這種低能耗特性表現得尤為關鍵——當模擬100萬個神經元連接時，光開關陣列總功耗僅10W，而同等規模的電子芯片功耗高達20kW?？埔阃ㄟ^(guò)優化GST相變材料的結構和控制脈沖的能量，實現了響應速度與能耗的完美平衡。

2.4 高消光比性能：27dB的信號隔離度

科毅光開關在C波段實現了高達27dB的超高消光比，并能在70nm的寬帶范圍內保持20dB以上的高消光性能。這種卓越的信號隔離能力確保了光信號在傳輸過程中的準確性，在神經元連接模擬 實驗中，誤碼率控制在10^-12以下，為光腦神經網絡(luò )計算提供了可靠保障。

三、應用場景：從通信網絡(luò )到類腦計算的跨越

3.1 光腦計算：模擬大腦神經元的光互連網絡(luò )

人類大腦擁有860億個神經元，通過10^14個突觸連接實現信息處理，其并行計算能力是超級計算機的1000倍，而功耗僅20W。光腦計算 的目標正是通過光子模擬這種高效連接——其中，光開關 扮演著“突觸”的角色，實現光信號的動態路由與并行處理。

在中科院某量子光學實驗室，科毅的4×64MEMS光開關矩陣 構建了模擬大腦皮層的層級網絡(luò )：輸入層的“光神經元”通過不同波長的激光代表不同信息，經光開關矩陣動態連接至隱藏層，再通過神經元連接模擬 算法實現特征提取。實驗數據顯示，該系統在手寫數字識別任務中，處理速度達10^6張/秒，功耗僅為電子GPU的1/20。

光腦神經元網絡(luò )層級連接示意圖

3.2 數據中心：破解“東數西算”的光互連瓶頸

隨著“東數西算”工程的推進，數據中心的光互連需求爆發。傳統電子交換機的帶寬瓶頸已無法滿足400G/800G光模塊的傳輸需求，而科毅的硅基光開關陣列 則成為理想解決方案。在貴州某超算中心，采用科毅128×128光開關矩陣后，數據中心內部的光互連延遲從500ns降至80ns，同時功耗降低65%，每年節省電費超300萬元。

3.3 量子通信：?jiǎn)喂庾蛹壍墓饴酚煽刂?/span>

針對量子通信的單光子信號傳輸需求，科毅開發的保偏GST納米盤光開關 實現了偏振消光比>25dB，量子效率>90%。在合肥量子科學實驗室的“墨子號”地面站應用中，該光開關成功實現了8路糾纏光子態的并行調控，串擾<-45dB，為量子中繼器的研發提供了關鍵支撐。

四、行業趨勢：2025-2030年的技術突破方向

4.1 三維集成光開關：從平面到立體的密度革命

科毅正在研發的3D MEMS光開關，通過晶圓鍵合技術實現多層微鏡堆疊，通道密度提升至1024×1024，體積較傳統產品縮小80%。這種三維集成技術有望在2026年量產，屆時單個光子芯片可模擬100萬個神經元連接，逼近小鼠大腦的神經元數量級。

4.2 智能光路由：AI驅動的自?xún)?yōu)化光網絡(luò )

結合機器學習算法的智能光開關，可實時優化光路路由。在騰訊天津數據中心的試點應用中，科毅的AI光開關系統通過實時分析流量 patterns，實現網絡(luò )能效比提升30%，故障自愈時間縮短至50ms。

4.3 國產化替代加速：政策紅利下的技術突圍

《“十四五”信息通信行業發展規劃》明確提出“突破光電子器件核心技術”，對光開關等關鍵器件給予研發補貼（最高500萬元）?？埔愎疽殉袚鷱V西“光量子器件”重大專項，其GST納米盤光開關 研發項目獲政府專項資金支持，預計2026年實現量產，填補國內空白。

五、光開關——算力革命的“神經元”

當我們站在電子計算向光計算跨越的臨界點，光開關 的角色正如大腦中的神經元突觸——不僅是信號的“路由器”，更是構建全新計算范式的“連接基石”?？埔愎疽允嗄甑募夹g(shù)沉淀，正從“光開關產品供應商”向“光互連解決方案服務商”轉型，其研發的MEMS光開關、GST納米盤光開關 等技術，不僅推動著5G、數據中心的升級，更在光腦計算、量子通信等前沿領域書寫著中國方案。

未來，隨著神經元連接模擬 技術的突破，光開關有望實現從“物理層連接”到“智能層調控”的跨越，真正成為光腦計算時代的“神經中樞”。而科毅公司，無疑將是這場革命的核心參與者與引領者。
