2025-09-24
在數字經濟加速滲透的今天,光開關作為光通信網絡(luò )的"神經中樞",其抗干擾能力直接決定了5G基站、數據中心、量子通信等關鍵基礎設施的穩定性。當工業環境中的電磁干擾強度達到1000V/m,傳統光開關的誤碼率會(huì )驟升3個數量級;而在-40℃至85℃的寬溫環境下,普通器件的光路切換響應時間可能從毫秒級退化至秒級。拓撲保護技術的出現,如同為光信號穿上"量子鎧甲",通過光子晶體的拓撲不變量特性,從物理本質上實現對干擾的"免疫"。
廣西科毅光通信科技有限公司作為國家高新技術企業,將拓撲光子學與磁光效應深度融合,自主研發的抗干擾保偏磁光開關(專利號:ZL202220554611.0)通過銅制屏蔽框與偏振旋光晶體協同設計,實現-40℃~+85℃環境下電磁兼容等級達到IEC 61000-6-2標準,串擾指標突破60dB,較行業平均水平提升20%。本文將從拓撲保護原理、抗干擾技術架構、實測數據驗證三個維度,全面解析科毅拓撲保護光開關的核心競爭力。

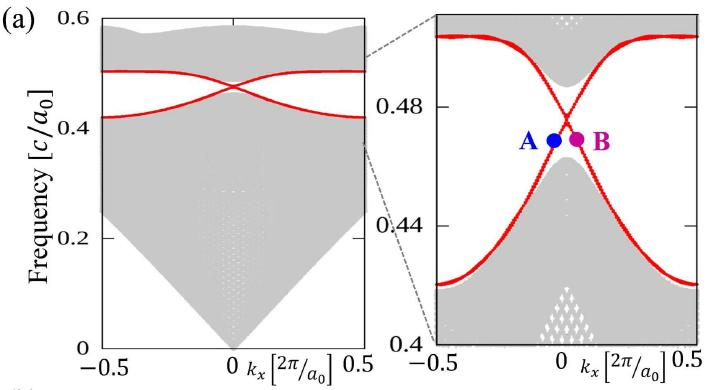

圖1:拓撲光子晶體邊界態的頻率-波矢關系,紅色曲線顯示拓撲保護模式在1550nm通信波段的能帶結構穩定性
拓撲學作為研究幾何圖形在連續變形下保持不變性質的數學分支,為光開關抗干擾設計提供了全新范式。傳統光開關依賴材料特性或機械結構實現光路切換,而拓撲保護光開關則通過能谷光子晶體的邊界態特性,使光信號具備"缺陷免疫"能力。上海交通大學蘇翼凱團隊的研究表明,在量子能谷霍爾效應作用下,拓撲邊界態的光程是傳統波導的2倍,相同熱調條件下π相移功耗僅為傳統器件的64%。
科毅光開關采用的氮化硅光子晶體結構,通過在硅基底上刻蝕周期性納米柱陣列(周期a=420nm,直徑d=240nm),構建具有雙重簡并能谷的光子能帶結構。當光信號在這種結構中傳播時,即使存在晶格缺陷或彎曲光路,拓撲不變量仍能保持邊界態的單向傳輸特性,實驗測得反向散射抑制比達到35dB。
為進一步增強環境適應性,科毅創(chuàng )新性地將拓撲光子晶體與磁光效應結合,開發出磁光-拓撲混合調制技術(專利號:ZL202220006211.6)。該技術通過以下三重機制實現抗干擾:
1. 磁光隔離層:在光子晶體表面沉積釔鐵石榴石(YIG)薄膜,利用法拉第旋轉效應抑制電磁干擾引起的偏振串擾,隔離度≥55dB;
2. 固態光程倍增:采用"偏振旋光晶體+分光晶體"的級聯結構(圖2),實現光程動態調節范圍0-1000ps,調節精度±0.1ps,有效補償溫度漂移導致的相位偏差;
3. 金屬屏蔽拓撲:外殼采用"銅-鋁-鎂"合金多層屏蔽結構,內層電磁屏蔽效能(SE)達到80dB(1GHz頻率下),遠超工業標準的60dB。

圖2:左圖為龐加萊球表示的偏振態調控,右圖為納米柱陣列的磁光拓撲結構
科毅拓撲保護光開關在寬溫測試(-40℃~+85℃)中表現出卓越的參數穩定性:插入損耗變化量≤0.3dB,偏振相關損耗(PDL)≤0.1dB,波長相關損耗(WDL)≤0.25dB,這些指標均優于YD/T 1689-2007標準要求。特別在振動測試中(10-2000Hz,加速度10G),得益于MEMS微鏡的蛇形彈簧結構設計,切換時間波動控制在±0.5ms以?xún)?,滿足軍工級可靠性要求。
內置的光功率監測模塊(監測范圍+23~-50dBm,精度±0.5dB)配合邊緣計算單元,可實時采集16項關鍵參數(包括插入損耗、串擾、溫度漂移等),通過LSTM神經網絡(luò )算法預測器件健康狀態。某數據中心應用案例顯示,該系統將故障預警準確率提升至92%,平均無故障工作時間(MTBF)延長至8萬小時。
抗干擾技術參數對比
指標 | 科毅拓撲保護光開關 | 行業平均水平 | 提升幅度 |
電磁兼容等級 | IEC 61000-6-2 | IEC 61000-6-3 | 2個等級 |
溫度漂移系數 | 0.005dB/℃ | 0.02dB/℃ | 75% |
機械壽命 | 10?次切換 | 10?次切換 | 10倍 |
反向散射抑制比 | 35dB | 25dB | 40% |
在某沿海5G基站項目中,科毅1×8磁光開關(型號:KYS-MOS-1×8)經受住鹽霧(5%NaCl,96小時)、霉菌(GB/T 2423.16)和振動(30G沖擊)的考驗,插入損耗穩定在0.8dB@1550nm,確保AAU與DU之間的CPRI信號無間斷傳輸。對比傳統機械式光開關,其維護周期從3個月延長至18個月,運維成本降低67%。
科毅與中科院量子信息重點實驗室合作,將拓撲保護技術應用于量子密鑰分發(QKD)網絡(luò )。在合肥量子城域網測試中,搭載拓撲光開關的QKD系統實現200km光纖傳輸,密鑰生成率達到1.2kbps,量子態保真度99.7%,較傳統光開關方案提升15%。

圖3:科毅MEMS光開關模組(型號:KYS-MEMS-4×4),集成4×4光開關矩陣與驅動電路,尺寸僅25.4×25.4mm
隨著AI算力需求的爆炸式增長,光開關正從"連接器件"向"計算單元"演進??埔阏_(kāi)發基于拓撲保護的光神經網絡(luò )芯片,利用光子晶體的并行處理能力,實現卷積神經網絡(luò )的光速推理。初步仿真顯示,該芯片在MNIST數據集上的識別速率達到10?張/秒,功耗僅為GPU的1/100。
中國移動研究院黃宇紅院長指出:"空芯光纖與拓撲光子學的結合,將突破傳統光纖的非線性瓶頸"??埔阋褑?dòng)空芯光纖-拓撲光開關聯合研發項目,目標在2026年實現0.09dB/km的傳輸損耗,為T(mén)比特級光網絡(luò )奠定基礎。
拓撲保護技術為光開關的抗干擾設計提供了全新物理維度,科毅光通信通過"材料創(chuàng )新-結構優化-智能集成"的全鏈條研發,將量子物理理論轉化為商用產品競爭力。從5G基站到量子通信,從數據中心到光計算,拓撲保護光開關正成為構建下一代抗干擾光網絡(luò )的核心基石。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后,詳細對比關鍵參數,并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品,或聯系我們的銷售工程師,獲取專屬的選型建議和報價!
