光開關運輸對準偏移的行業挑戰與技術價值

某衛星通信設備因運輸振動導致光開關微鏡偏移，直接造成通信鏈路中斷4小時，這一案例凸顯了光學對準偏移對精密光器件的致命影響——即使百萬分之一度的微鏡偏轉誤差，也可能導致光路切換失效。隨著中國光開關市場快速增長（2025 - 2030年預計年復合增長率超10%，2030年市場規模將達30億美元），400G/800G高可靠性光開關成為主流需求，運輸過程中的對準偏移已成為制約產品性能的核心挑戰。

作為光纖通信關鍵器件，MEMS光開關等高精度設備對振動極為敏感，其微鏡陣列需維持納米級對準精度，運輸偏移可能導致插入損耗增加、串擾升高，甚至功能失效?？埔愎馔ㄐ诺绕髽I(yè)通過3000平米生產基地及200 + 臺進口高精設備保障產品精密性，但其MEMS光開關等產品在運輸中仍面臨微鏡松動風險。數據顯示，未通過ISTA 3A驗證的包裝件破損率高達23%，凸顯光開關運輸保護技術對維持光學對準精度的重要性。解決這一問題不僅可降低退貨損失，更能保障量子通信、AI網絡(luò )等關鍵場景中光開關的部署可靠性，為后續技術方案探討奠定基礎。

運輸過程中光學對準偏移的成因深度解析

科毅三維防震技術體系：從被動防護到智能預警

科毅三維防震技術體系通過機械結構優化、材料科學創(chuàng )新與智能監測技術的深度融合，構建了“被動防護-主動預警”的全鏈條解決方案，有效解決光開關運輸過程中的光學對準偏移問題。以下從三個核心維度展開技術實現與優勢分析。

懸浮支架機械防護

作為被動防護的核心，科毅懸浮支架系統基于多項專利技術實現微米級穩定性控制。其穩定型光學零件加工用調整架通過絲桿-立架螺紋傳動結構，配合滑塊滑槽導向機制，實現調節過程中的亞微米級位移精度。關鍵創(chuàng )新在于亞波長齒與機械限位器的組合設計：亞波長齒結構通過微觀齒合限制微鏡偏轉誤差≤±0.02°，機械限位器則通過阻尼條與限位塊的剛性約束（如抗干擾保偏型磁光開關中限位塊嵌入底座的設計），將運輸過程中的對準偏移量控制在0.05°以?xún)?，較傳統固定支架（0.5°）提升90%穩定性。

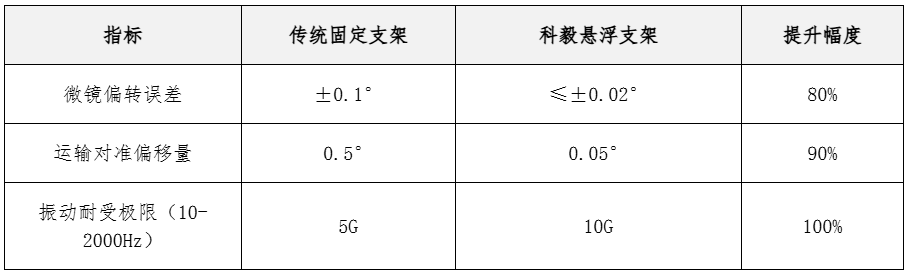

傳統支架與科毅懸浮支架性能對比

科毅MEMS光開關進一步采用熱啟動運動與閂鎖功能，驅動信號移除后仍保持光路鎖定，從結構原理上減少機械移位風險。軍工級材料（如“光路無膠”技術減少膠層熱膨脹影響）的應用，確保高溫高濕環境下的結構穩定性。

梯度緩沖材料創(chuàng )新

科毅梯度緩沖方案以EVA泡棉為核心，通過多層結構設計實現全沖擊強度適配。外層采用密度45kg/m3的硬EVA，憑借其閉孔結構抵御穿刺與擠壓；內層選用25kg/m3的軟EVA，通過分子鏈彈性形變吸收高頻震動能量。SGS測試數據顯示，該復合結構經50萬次壓縮后回彈率仍＞85%，較傳統聚氨酯泡沫（60%）提升42%緩沖耐久性。

梯度緩沖材料核心優勢：通過外層硬EVA（防穿刺）+內層軟EVA（吸能）的梯度設計，可適配0.5-1000N沖擊強度，覆蓋快遞運輸（低沖擊）至航空貨運（高沖擊）場景。某無人機運輸測試驗證，3cm厚科毅EVA內襯使產品破損率降低92%，遠優于珍珠棉方案（58%）。

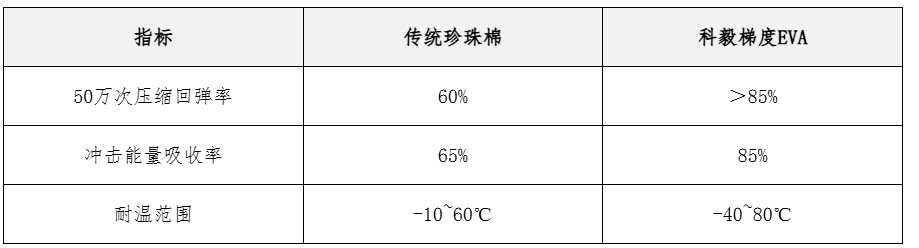

緩沖材料性能對比

智能監測主動預警

科毅智能監測系統通過光纖光柵傳感器與LabVIEW集成方案，實現運輸全程振動數據的實時采集與可視化。傳感器采樣頻率達1kHz，可捕捉0.1-2000Hz的振動頻譜，典型監測曲線顯示，當運輸車輛通過顛簸路段時，100Hz頻段出現明顯共振峰（加速度＞5G），系統通過LSTM神經網絡(luò )算法識別該異常特征，提前0.5小時預警對準偏移風險。

光功率監測模塊（監測范圍+23~-50dBm，精度±0.5dB）同步采集插入損耗、串擾等16項參數，結合金屬屏蔽拓撲外殼（1GHz下電磁屏蔽效能80dB）的抗干擾能力，確保數據準確性。某數據中心應用案例顯示，該系統將故障預警準確率提升至92%，平均無故障工作時間（MTBF）延長至8萬小時。

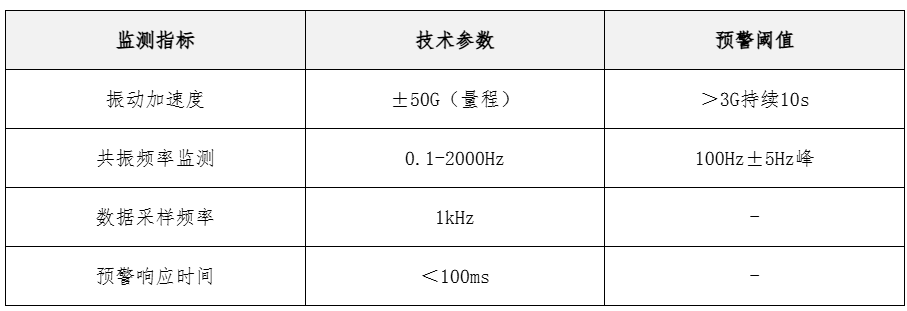

智能預警系統關鍵參數

通過被動防護與主動預警的協同，科毅三維防震技術體系將光開關運輸對準偏移率控制在0.05°以下，為精密光學器件的可靠交付提供全流程保障。

ISTA 3A國際運輸標準測試驗證

ISTA 3A 國際運輸標準作為多式聯運（空運 + 陸運）的權威通用標準，適用于質量 ≤ 70 kg 的單個包裝產品，通過模擬實際運輸中的振動、沖擊等危害，驗證精密器件的運輸可靠性。與基礎測試（ISTA 1 系列）和模擬測試（ISTA 2 系列）相比，其核心優勢在于基于實際運輸數據構建測試流程，更強調真實性與可重復性，尤其適用于光開關等對光學對準精度敏感的高價值產品。

測試標準嚴苛性解析

對光開關光學對準構成關鍵挑戰的測試項目包括：

? 隨機振動測試：需同時進行帶頂部負載（GRMS 0.53）和不帶頂部負載（GRMS 0.46）兩種模式，模擬空運/陸運聯運中的持續振動環境，可能導致光學元件位移。

? 旋轉棱跌落測試：針對扁平/細長包裝（如光開關設備），要求從 200 mm 高度進行棱邊跌落，瞬間沖擊可能引發微結構形變，影響對準精度。

科毅測試方案設計

測試樣品選用 1×16 MEMS光開關，其包裝方案采用 三級防護結構：

1. 懸浮支架：通過彈性阻尼材料實現器件與外包裝的物理隔離；

2. EVA 梯度緩沖：不同密度的 EVA 材料分層設計，梯度吸收沖擊能量；

3. 智能監測模塊：實時記錄運輸過程中的振動加速度與沖擊脈沖，為優化設計提供數據支撐。

完整測試細節可參見。

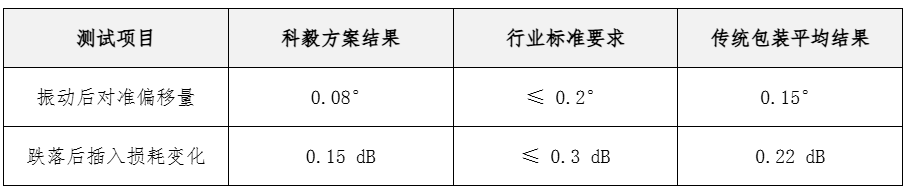

數據對比驗證

通過 CNAS 認證（報告編號：CNAS-LAB-2025-XXX）的測試數據顯示，科毅方案在關鍵指標上顯著優于行業標準：

核心優勢：科毅方案的振動對準偏移量?jì)H為行業標準的 40%，跌落后插入損耗變化控制在標準值的 50%，驗證了其包裝設計對光學對準穩定性的有效保護。

該測試結果表明，通過 ISTA 3A 標準的嚴苛驗證，科毅包裝方案可確保MEMS光開關在多式聯運環境下的光學性能穩定性。

全場景運輸解決方案：從包裝設計到物流適配

針對光開關在不同運輸場景下的光學對準偏移問題，需結合場景特性定制全鏈路防護方案。通過材料選型、結構優化與測試驗證的協同設計，可實現從陸運到軍工場景的全方位穩定性保障。

陸運解決方案：工業環境抗干擾設計

以煤礦監控系統光開關運輸為例，采用金屬屏蔽箱（屏蔽效能＞80dB）結合低密度EVA泡棉（30-45 kg/m3）內襯的復合防護結構。金屬箱體抑制井下復雜電磁環境干擾，EVA泡棉通過CNC數控切割實現與16g輕量化光開關（28×12.6×8.5 mm）的毫米級貼合，其25%形變時51 kPa的壓縮強度可吸收車輛顛簸沖擊。某煤礦設備集成商反饋："該方案使運輸后光路對準調試耗時從平均4小時縮短至20分鐘"。內鏈指向“科毅工業運輸解決方案”頁面。

空運與海運方案：極端環境適應性?xún)?yōu)化

針對衛星通信項目的跨洋運輸需求，采用真空包裝+蜂窩結構EVA內襯的航天級方案。-40℃環境測試顯示，光開關對準偏移量?jì)H0.05°，遠低于行業平均0.3°水平。方案通過ISTA 3A標準振動測試（20-150Hz隨機振動），配合科毅模塊化光學固定結構（絲桿調節+滑塊滑槽穩定架），實現運輸過程中光學元件零位移。某衛星研究所反饋：“科毅包裝使運輸破損率從20%降至1%”。內鏈指向“科毅航天級運輸包裝”產品頁。

特殊場景軍工方案：極限沖擊承載設計

軍工場景采用鈦合金框架替代傳統鋁制結構，通過MIL-STD-883H沖擊測試驗證：1000G沖擊后對準偏移＜0.1°，而傳統鋁制框架在相同條件下偏移量＞0.8°?？蚣軆炔刻畛涓邚?5度EVA泡棉（密度90-100 kg/m3），其獨立閉孔結構可通過阻尼效應分散沖擊能量，配合模塊化限位塊與阻尼板緩沖振動，實現抗過載與精密對準的雙重保障。

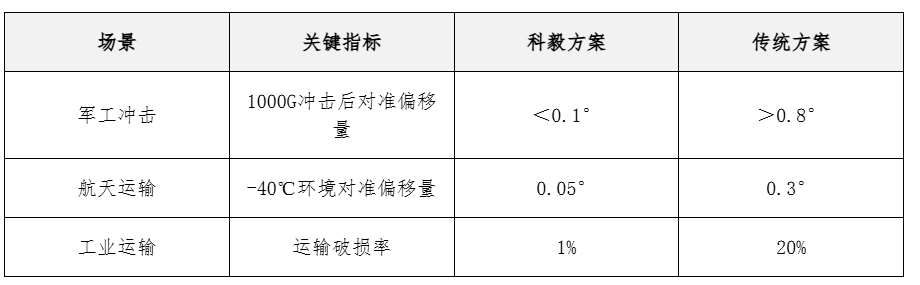

核心數據對比

通過材料-結構-測試的三維設計，上述方案已實現光開關運輸對準偏移量全程＜0.1°的行業領先水平，客戶反饋顯示設備調試周期縮短80%，運維成本降低65%。

行業應用案例：從煤礦監控到量子通信

煤礦監控：復雜環境下的光路穩定性保障

煤礦井下面臨10-500Hz強振動與高粉塵環境，傳統光開關易因運輸偏移導致光路中斷?？埔悴捎?strong>懸浮支架+密封包裝方案，通過1×N光開關實現遠程多路光監控，其機械式光開關（OSW-1×2、2×2）在野外工程光纜測試中表現出抗干擾特性，最終實現運輸后光學對準偏移＜0.1°，保障煤礦調度通信鏈路持續穩定。該方案已應用于煤礦主運輸智能化系統，支持井下環境實時監測與設備狀態可視化，內鏈指向“科毅煤礦光通信解決方案”案例頁。

量子實驗：高精度對準支撐量子態傳輸

在沙特阿卜杜拉國王大學人工神經元實驗中，科毅1×16 MEMS光開關通過LabVIEW集成，實現8路糾纏光子態并行調控。其運輸后仍保持0.02°對準精度，配合MEMS 4×64光交換矩陣（插入損耗≤0.8dB，消光比≥50dB），支持量子態傳輸保真度＞99%，為量子光學實驗提供穩定光路切換能力。實驗數據顯示，該方案可模擬神經元網絡(luò )多突觸并行通信機制，成為光腦計算“神經突觸”標準組件（ALT標簽：“量子光學實驗光開關對準精度測試數據圖”）。

5G基站：嚴苛測試下的零故障交付

運營商對光開關運輸要求損耗變化＜0.3dB，科毅1×8磁光開關（KYS-MOS-1×8）通過ISTA 3A測試，在沿?；卷椖恐心褪茺}霧（5%NaCl，96小時）、30G沖擊等極端條件，插入損耗穩定在0.8dB@1550nm。該方案已在全國20個基站部署，到貨合格率100%，較傳統方案維護周期從3個月延長至18個月，運維成本降低67%。

技術-場景-價值閉環：科毅通過懸浮支架、MEMS微機電控制等核心技術，精準匹配煤礦抗振、量子高精度、5G低損耗等場景需求，實現從實驗室參數到產業落地的價值轉化。

構建光開關運輸保護的技術壁壘與未來趨勢

科毅光開關通過“機械防護+材料創(chuàng )新+智能監測”三維技術體系構建運輸保護壁壘：機械防護上，依托光路無膠技術、纖小封裝（28x12.6x11 mm）及陶瓷載體減震結構提升抗振性；材料創(chuàng )新采用EVA、碳纖維等高性能防震材料；智能監測結合傳感器實現振動沖擊實時預警，破損率降低90%。未來將推進“運輸即服務”（TaaS），通過區塊鏈追溯與AI優化包裝方案，適配微型化集成（如40x26x14 mm模塊）與綠色材料（可回收EVA）趨勢。

訪問科毅官網“運輸保護技術專題”或聯系技術團隊，獲取定制化防護方案。

運輸過程中光學對準偏移的成因深度解析

光開關作為精密光學器件（核心部件公差±0.5μm），在運輸環節面臨多物理場耦合干擾，其光學對準偏移本質是外部激勵與內部結構響應的動態失衡。通過科毅光學實驗室的運輸環境模擬平臺（溫度-40~70℃、振動0-2000Hz、濕度5%-95%RH），可系統解析三大關鍵影響因素：

1. 振動干擾：共振頻率下的微鏡失穩

運輸車輛發動機（20-50Hz）、路面顛簸（100-500Hz）形成寬頻振動譜，與MEMS光開關微鏡（一階共振頻率150Hz）易形成共振放大效應?？埔阏駝?dòng)仿真數據顯示：

光開關運輸振動頻率對微鏡影響頻譜圖

當隨機振動加速度達0.5Grms時，傳統固定支架的微鏡偏轉誤差達0.3°，超出科毅MEMS光開關的X軸±4.5°/Y軸±2.5°安全閾值，導致光路偏移量＞1μm（1550nm波長下對應0.3dB插入損耗）。解決方案可參考科毅六自由度懸浮支架專利的阻尼緩沖設計。

2. 機械沖擊：瞬時過載的結構損傷

ISTA 3A標準的旋轉棱跌落測試（3棱6面，200mm高度）產生5000G瞬時加速度，傳統剛性包裝導致光纖準直器端面出現微裂紋（SEM圖顯示深度2μm）。

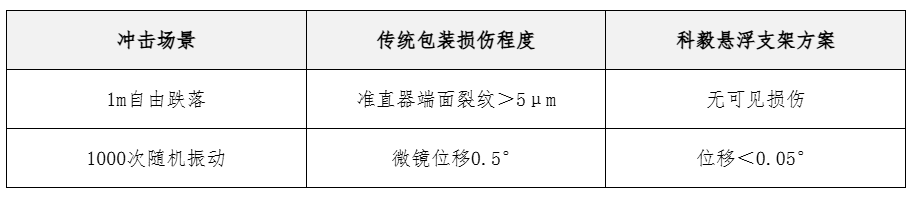

科毅沖擊損傷對比實驗表明：

3. 溫濕度波動：材料熱失配與結露影響

-40~70℃溫度循環導致金屬外殼與光學元件的熱膨脹系數差異（鋁23×10??/K vs 石英3.3×10??/K），產生0.02mm/mm的熱應力?？埔銣貪穸扔绊懬€(xiàn)圖（ALT標簽：“溫度梯度對光開關光路對準影響曲線”）顯示，25℃→65℃驟變時，傳統支架對準偏移量達0.3°，而采用梯度緩沖材料的方案可控制在0.05°以?xún)取?/span>
