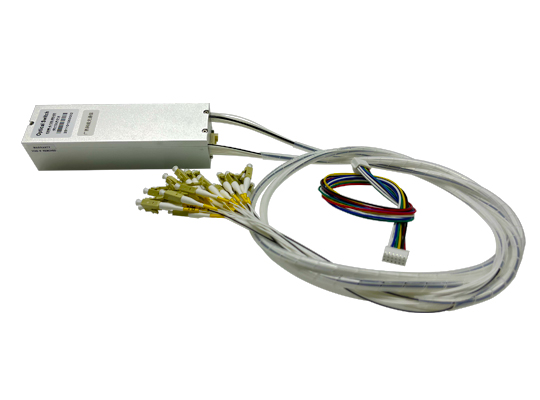

產品特點
l 高性能光學指標
采用4組獨立1進6出通道設計，每組通道可獨立工作；
低插入損耗高隔離度快速切換專為850nm多模應用優化，兼容多個波長范圍；
l 精密機械結構
采用雙棱鏡反射系統，確保光路切換準確性；
抗震動結構設計，插入損耗變化控制在±0.1dB以?xún)龋?/span>
長壽命設計，關鍵部件經過百萬次切換測試；
l 控制接口靈活
雙控制接口設計（TTL+RS232）；
支持單通道獨立控制、多通道同步切換等多種模式；
內置位置傳感器，實時反饋通道狀態；
l 封裝設計可靠
緊湊型鋁合金外殼；
三層屏蔽結構（減震、電磁屏蔽、散熱）；
工作溫度范圍寬；
l 標準化配置
50/125μm多模光纖，1米尾纖長度，0.9mm保護套管，LC/PC連接頭，模塊化設計，便于維護升級
應用范圍
l 光纖網絡(luò )測試與監測：
在實驗室或生產線中，可快速將多路測試信號源（如OTDR、光功率計）輪流接入多個被測光纖鏈路，大幅提升光纖測試系統的效率，是實現自動化測試的核心部件。
l 光通信系統冗余保護：
在光纖通信網絡(luò )中，可為關鍵鏈路提供“1主用+多備用”的物理層保護方案。當主用光纖發生故障時，能毫秒級地將信號切換至備用路由，是構建高可靠性光保護系統的理想選擇。
l 網絡(luò )性能監控：
允許一個監控設備（如光譜分析儀）通過輪流切換，持續監測多達6條不同光纖或波道的性能狀態，是實現低成本、高效率網絡(luò )監控的常見手段。
l 研究與傳感系統：
在光纖傳感領域（如分布式溫度、應變傳感）或多點數據采集系統中，可用于實現傳感信號的選通與切換，構建靈活的多點監測網絡(luò )。
該產品特別適合需要中等規模光路切換、高可靠性要求的應用場景，其模塊化設計和雙控制接口為系統集成提供了極大便利。相比MEMS光開關，在抗震性和性?xún)r(jià)比方面具有明顯優勢，是光通信基礎設施中的關鍵組件之一。
工作原理簡述：
機械式4-1X6光開關的工作原理核心是物理對準。當接收到外部電控信號（TTL或RS232指令）后，其內部的微型電磁鐵或步進電機會(huì )產生精確的位移，從而帶動微小的光學反射鏡或光纖準直器移動，物理上改變光路的傳播方向，將來自輸入光纖的光束精準地切換到指定的輸出光纖通道中。整個過程通過機械運動實現光路切換，4組通道可獨立并行控制，具有低損耗、高穩定性的特點。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 850.00 | |
Insertion Loss /插入損耗 | Typ | dB | 0.80 |
Return Loss/回波損耗 | min | dB | 35 |
Cross-talk/串擾 | min | dB | 35 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 50/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9毫米松套管 | ||
Pigtail Length/尾纖長度 | 1 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 號碼套管 | |
Connector Type/連接頭類型 | LC/PC | ||

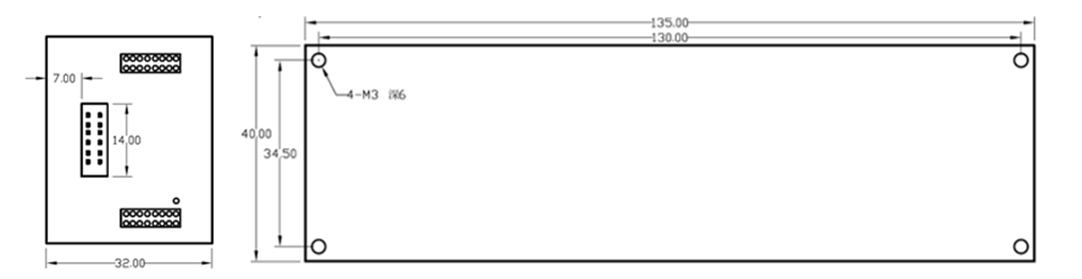

尺寸
