集成光電模塊先進封裝技術詳解|廣西科毅光通信科技有限公司

2025-07-04

集成光電模塊的先進封裝技術


隨著復雜性和所需帶寬的迅速增加,光子和電子的集成在新一代收發器中起著至關重要的作用,傳統的線鍵連接存在密度和帶寬限制,先進封裝技術能夠實現2.5D/3D堆疊,甚至晶圓級封裝,已經被各種廠家用于實現光電協整。


一、先進光學應用

1、數據通信(DataCom)

    數據中心互連領域的PIC模塊面臨的主要挑戰是數據速率的巨大增長,高端ASIC帶寬不斷增加,目前商用產品達到51.2 Tbps,下一代產品的目標是102.4 Tbps。首先SerDes數據速率將超過100 Gbps,傳統銅線傳輸損耗巨大。即使使用中板光模塊(MBOM),靠近交換機封裝,但功耗巨大,而且熱管理存在挑戰。共封裝光學(CPO)模塊提供一種更加集成的解決方案,模塊將主芯片與光收發器封裝在同一BGA襯底上,光引擎結合PIC和EIC,可以顯著降低功耗,為太比特級交換機提供光接口。

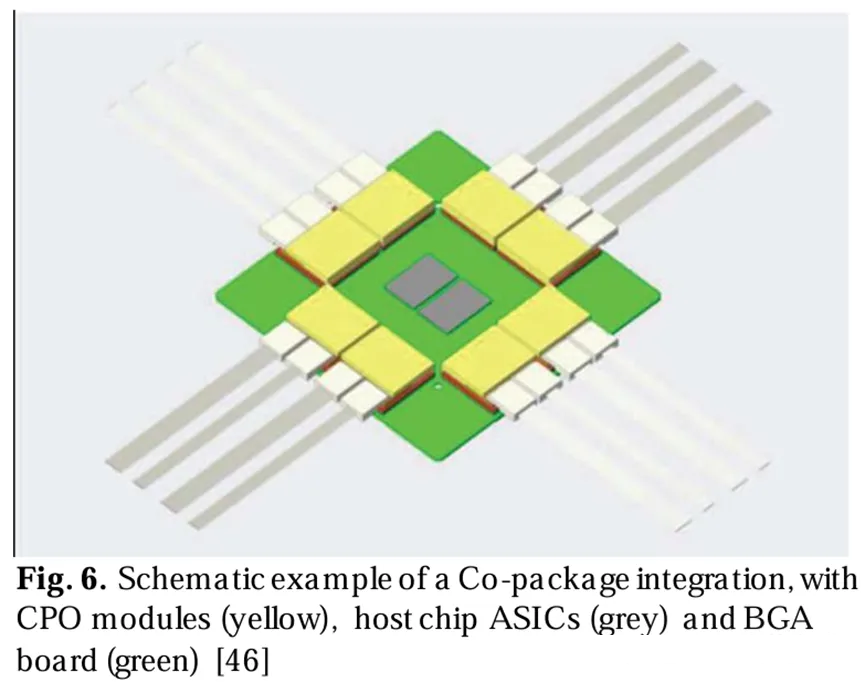

耦合封裝集成的示意圖,


2、高性能計算(HPC):

    在高性能計算系統中使用多核架構的大趨勢推動CPO解決方案,光纖盡可能地連接到離計算節點或存儲單元最近的地方,向CPU添加光I/O為擴展系統提供可能。在硬件架構中使用光交換,可用于連接片外通信或片內通信,稱為光子片上網絡(luò )(pNoC),例如,光開關連接幾個單獨的計算節點的分解架構,這種將光學Tx/Rx(光引擎)連接到插座封裝的方法,受益于計算節點和光引擎的共同封裝集成。

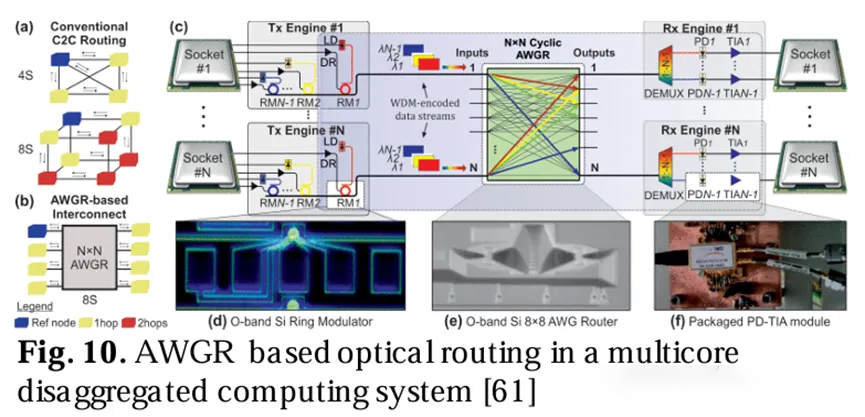

多核解耦計算系統中的光路由


對于下一代HPC服務器,CPO與CXL的光交換技術相結合,允許計算節點進行分解,與傳統技術(機架頂拓撲中的前面板模塊)相比,具有出色功耗增益,3D封裝技術成為關鍵推動因素。例如pNoC中集成四個CPU芯片,每個芯片有16個內核,PIC集成波導、RRMs和PD的光中介器,在其頂部使用銅柱組裝多核計算芯片,附加EIC芯片具有調制器驅動和控制功能,使得芯粒之間的光通信成為可能。

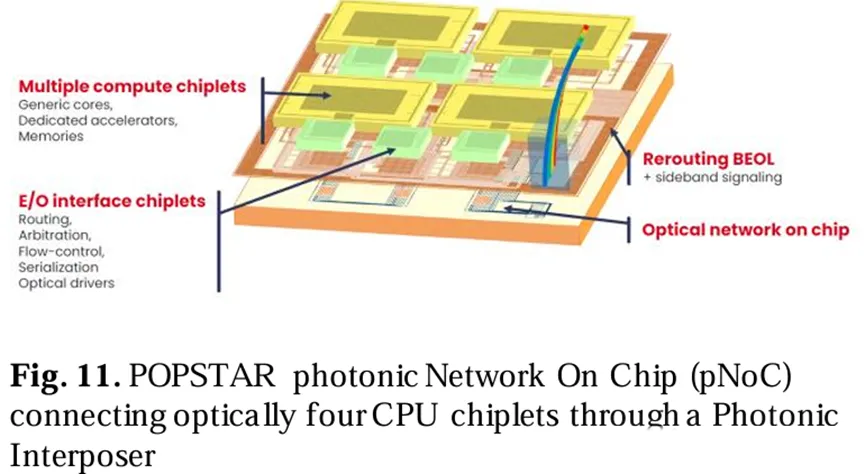

POPSTAR光子網絡(luò )芯片示意圖


3、工業和汽車傳感器:

    推動異質光電集成發展的關鍵應用之一是移動應用的光學傳感器,例如Lidar。固態解決方案采用晶圓級硅技術,低成本,供應鏈能力,小尺寸和高性能。自動駕駛的規格要求掃描角度為60°,求在超過200米的距離上具有較高的檢測精度,需要將OPA通道數量增加到1000多個,傳統線鍵合顯然不滿足。CEA-LETI在Tinker歐洲自動駕駛傳感器項目通過3D集成先進封裝工藝,引入TSV和細間距倒裝芯片技術,包含正面發射的OPA倒裝芯片的硅中間層,整個激光雷達面積大大減少。

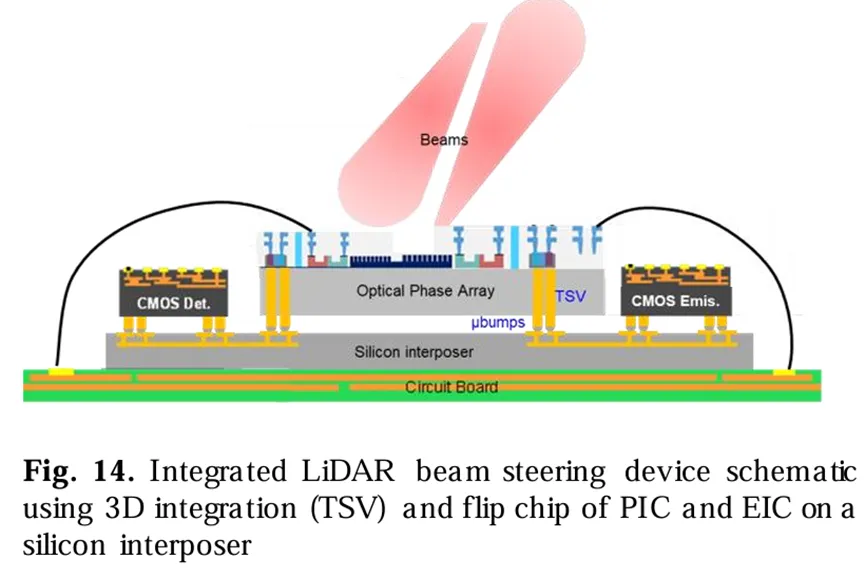

集成LiDAR光束轉向裝置示意圖


二、光模塊封裝歷史

    光子集成電路PIC的早期概念是通過使用集成光波導將各種功能的光學器件組合在一起,實現特定光產生和檢測的光學功能,由此產生將光學功能與電學功能合并在一起的問題。其主要目的是降成本,同時提高光子/電子模塊的性能。

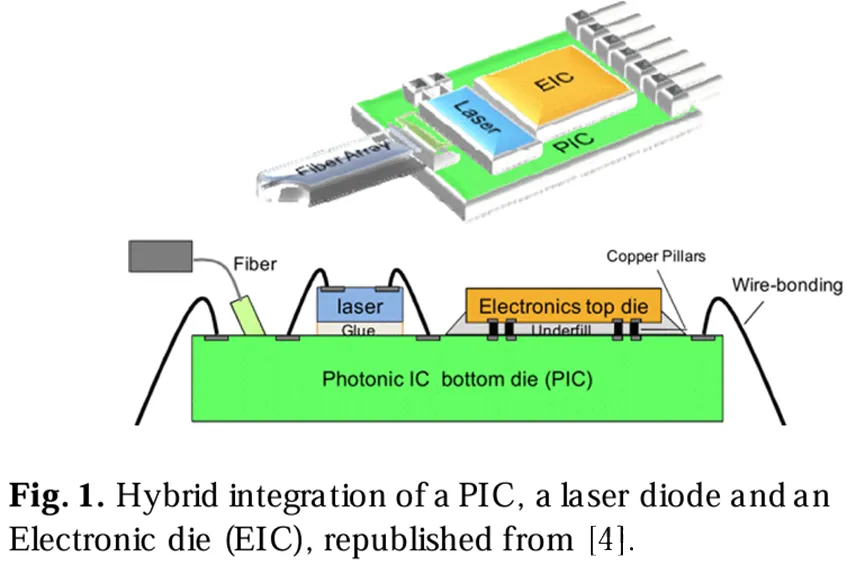

.PIC、激光二極管和電子芯片(EIC)的混合集成




實現光子和電子器件的協整可以通過不同的方式實現:


1、單片集成

    OEIC(光電集成電路)基于一個通用的半導體襯底同時集成電子和光子器件。最初是通過在InP襯底上合并光學和電氣功能來實現,這個之前有不少的報道,目前仍有廠家在做此類研究。后來演進到硅平臺,Global foundries商業代工廠實現單片集成,通過減少連接長度和消除任何封裝互連結構,大大減少PIC和EIC之間的射頻寄生。主要問題是EIC通常需要比PIC更先進的技術節點,因此這種集成在節點優化方面并不理想,而且與集成CMOS電路相比,光學器件的占地面積通常更大,造成成本和熱管理方面的不利影響。


2、混合集成

    PIC和EIC使用封裝技術連接,形成混合模塊。最初是通過線鍵合連接技術實現,后來演進到使用倒裝芯片連接PIC和EIC的先進架構。隨著時間的推移,出現越來越復雜的封裝技術來追求高速數據通信領域的極致性能。主要好處是,PIC和EIC在不同的晶圓和不同的生產線上制造,單獨優化和測試提高良率和可靠性。

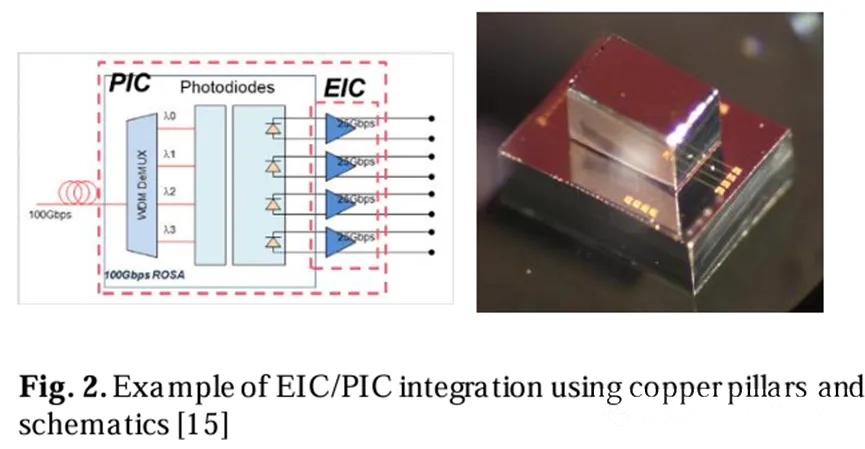

使用銅柱和示意圖的EIC/PIC集成示例


例如,PIC集成最先進的無源和有源器件(高速調制器,高速光電探測器),EIC采用0.13 μ m SiGe BiCMOS技術實現。倒裝芯片采用40μm節距的銅凸點?;诘寡b芯片鍵合實現EIC/PIC堆疊的硅光模塊,不斷滿足那時硅光模塊帶寬需求,大多使用下圖所示的裝配工藝流程。

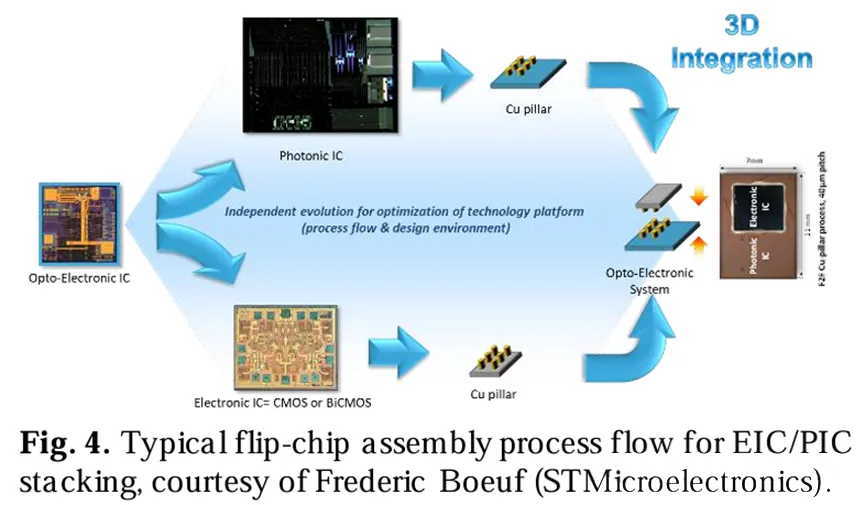

.EIC/PIC堆疊的典型芯片級封裝組裝流程



由于硅光目前的研發路線圖開始預測,PIC不僅需要與驅動器和TIA集成,而且需要與計算單元或其他CMOS高端器件(CPU, FPGA等)集成。很多廠家例如IME/ASTAR、IMEC和CEA-LETI等都基于先進封裝技術(3D,TSV等)探索PIC與主機芯片的共封裝策略。例如,CEA-LETI提出的架構并進行演示,如下所示,TSV將PIC的正面連接到有機襯底或Si中間體。

    涉及PIC和TSV的架構在帶寬、帶寬密度和延遲方面都是最佳的,并且使用橫向或垂直耦合的光學連接。該架構現已由臺積電作為COUPE技術商業化,并廣泛應用于工業領域。

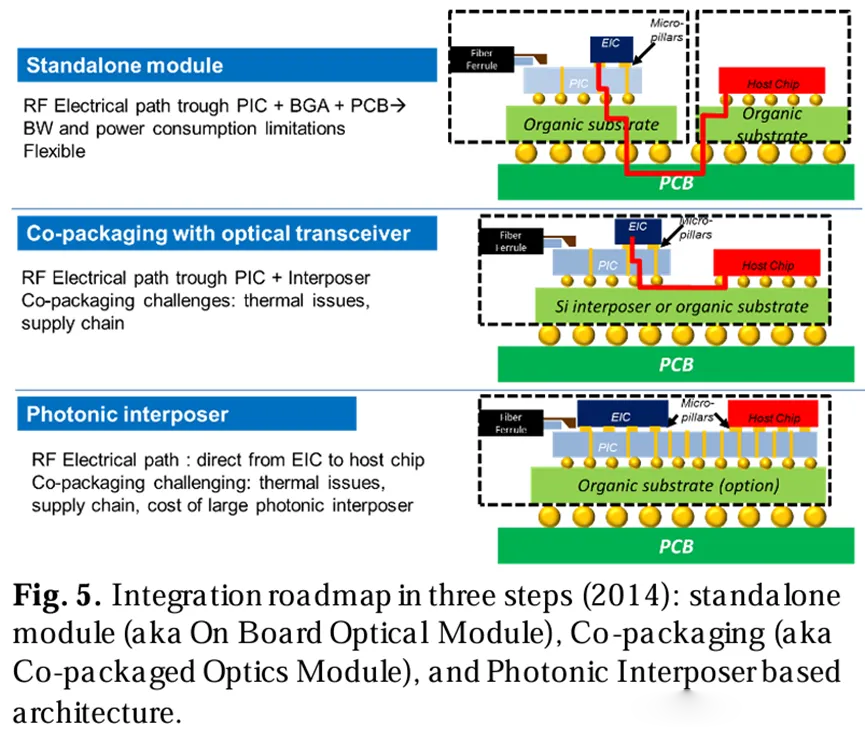

三步整合路線圖



并不是所有廠家都有TSV技術,可以采用基板挖槽的雙尺寸組裝技術,從而避免通過PIC或EIC制作TSV。

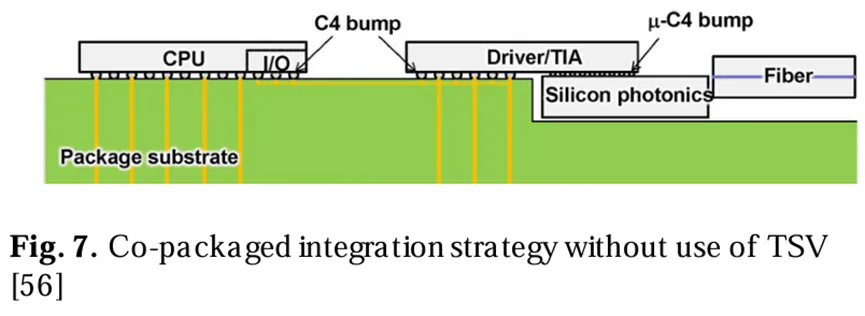

不使用TSV的共封裝集成示意圖



扇出晶圓級技術(FOWLP)為EIC/PIC集成方案提供更大的靈活性,該技術允許在通過晶圓級工藝重建兩個單芯片后,由后處理的再分布層連接PIC/EIC芯片。

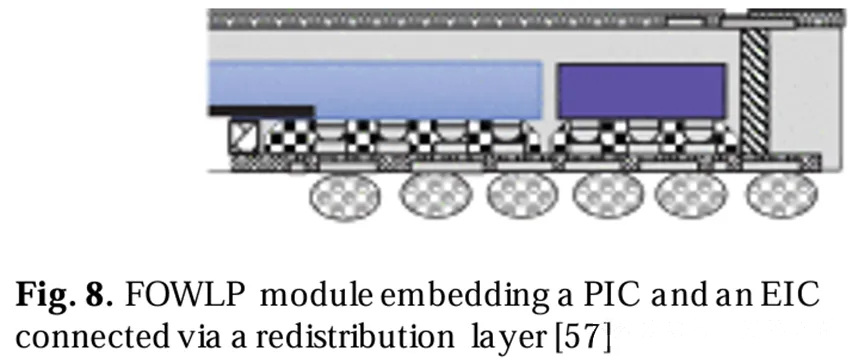

.FOWLP模塊嵌入PIC和EIC



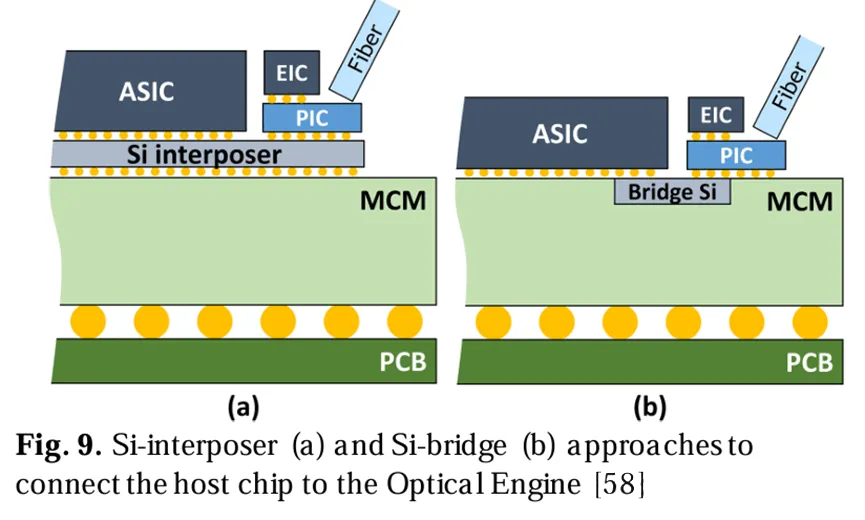

最常見的還是使用硅中間體連接EIC和PIC。




三、3D封裝關鍵技術


1、芯片互連

1)基于焊料的倒裝互連

    在倒裝芯片過程中,兩種材料接觸,溫度升高到SnAg焊料的熔點以上。通用工藝是基于標準錫銀銅熔化合金球的互連間距范圍從1mm到80um。TSMC開發的C4 bump可實現80μm內密集互連間距。更細連接需要使用電化學沉積的微凸點UBM,廣泛應用于40 μ m間距,甚至20 μm及以下間距。由于銅凸點的電阻率隨著直徑減小而快速增加(40μm的2mΩ到10μm的大于10mΩ),以及具有電阻性和易碎性,導致3D先進封裝采用其他方法來不斷減小互連間距。雖然銦基微凸點可實現7.5 μm間距,但高復雜和高成本,目前僅限于冷卻紅外應用。

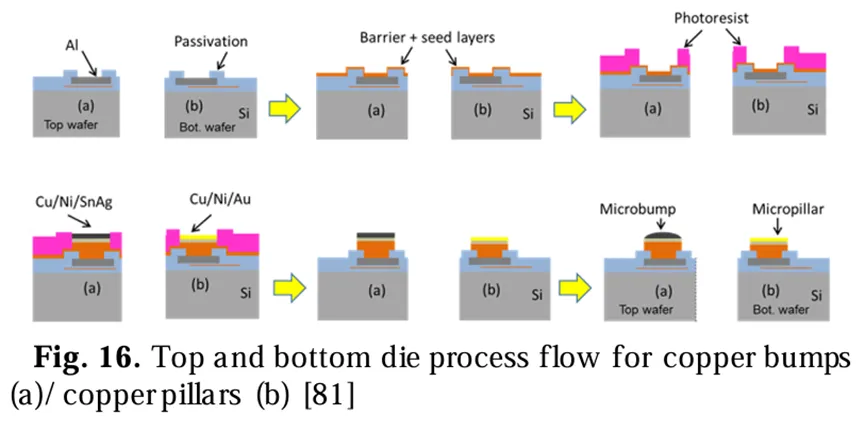

銅凸點(a)/銅柱的頂部和底部芯片工藝流程圖

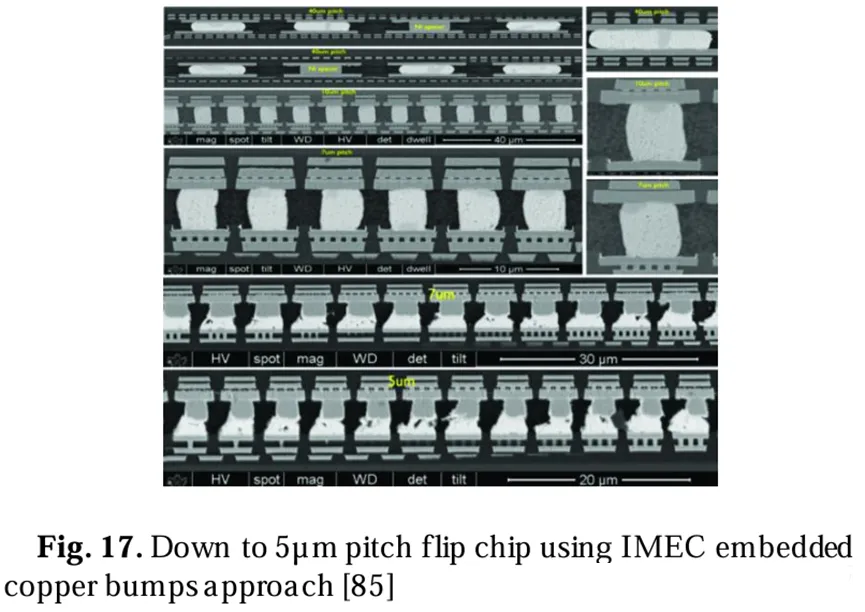

使用IMEC嵌入銅凸點方法實現5微米間距的倒裝芯片圖


2)晶圓鍵合

    混合鍵合工藝在經過表面處理后將兩個晶圓堆疊,W2W or D2W。D2W方法可以提供更多的設計靈活性和系統異構。使用CMP達到0.5 nm晶圓表面粗糙度,現在普遍可以達到低至3 μm間距的銅互連,例如intel。D2W混合鍵合互連很快就會(huì )達到亞微米間距。例如索尼的最新成果支持400nm間距。

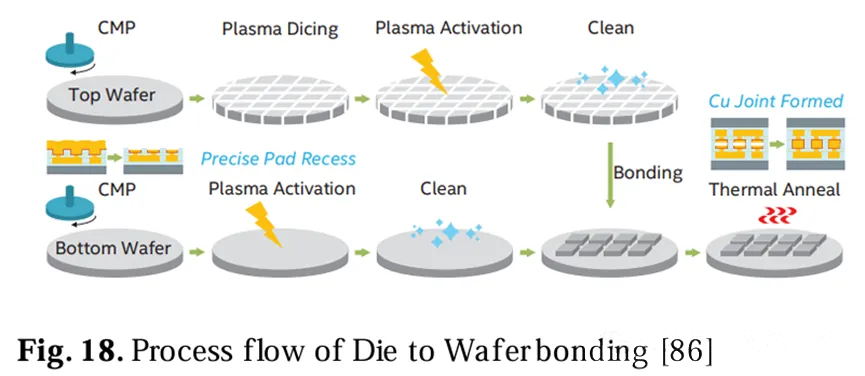

晶粒到晶圓鍵合的工藝流程圖

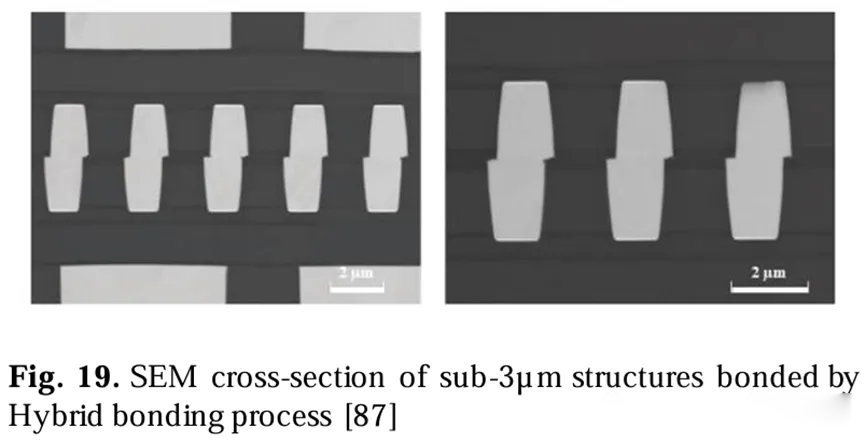

通過混合鍵合工藝鍵合的亞3微米結構的SEM橫截面圖


混合鍵合與焊料互連之間的主要區別是零間距。在3D堆疊架構中,必須考慮主動計算芯片產生的熱量對附近熱感光子器件的影響。這是混合鍵合方法的一個缺點。相反,可以利用這點實現光學互連的倏逝耦合,如下所示。

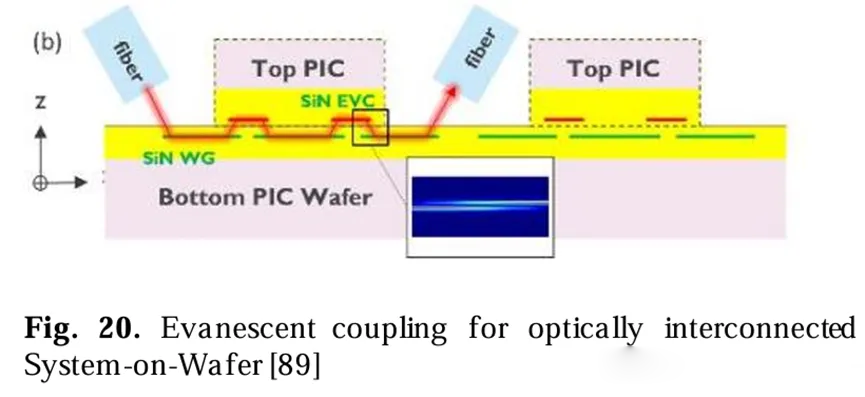

光學互連系統在晶圓上的等參耦合圖


2、TSV

    在光子IC中使用TSV來構建密集I/O或硅光中間體具有很多優勢。通常TSV直徑范圍為10 μm至20 μm、深度為50 μm至120 μm,單個TSV電阻范圍為10 mΩ至20 mΩ。具有TSV的PIC必須可選地承載其他芯片并可堆疊在基板上,需要在PIC的頂部或底部金屬化或基于焊料互連。挑戰是補償裝配過程中的翹曲,導致與標準回流工藝不兼容,導致系統可靠性差。例如,LETI的TSV工藝之后還可以制作BRDL確保路由以及可選的背面腔(提高微環諧振器熱調效率72%)。

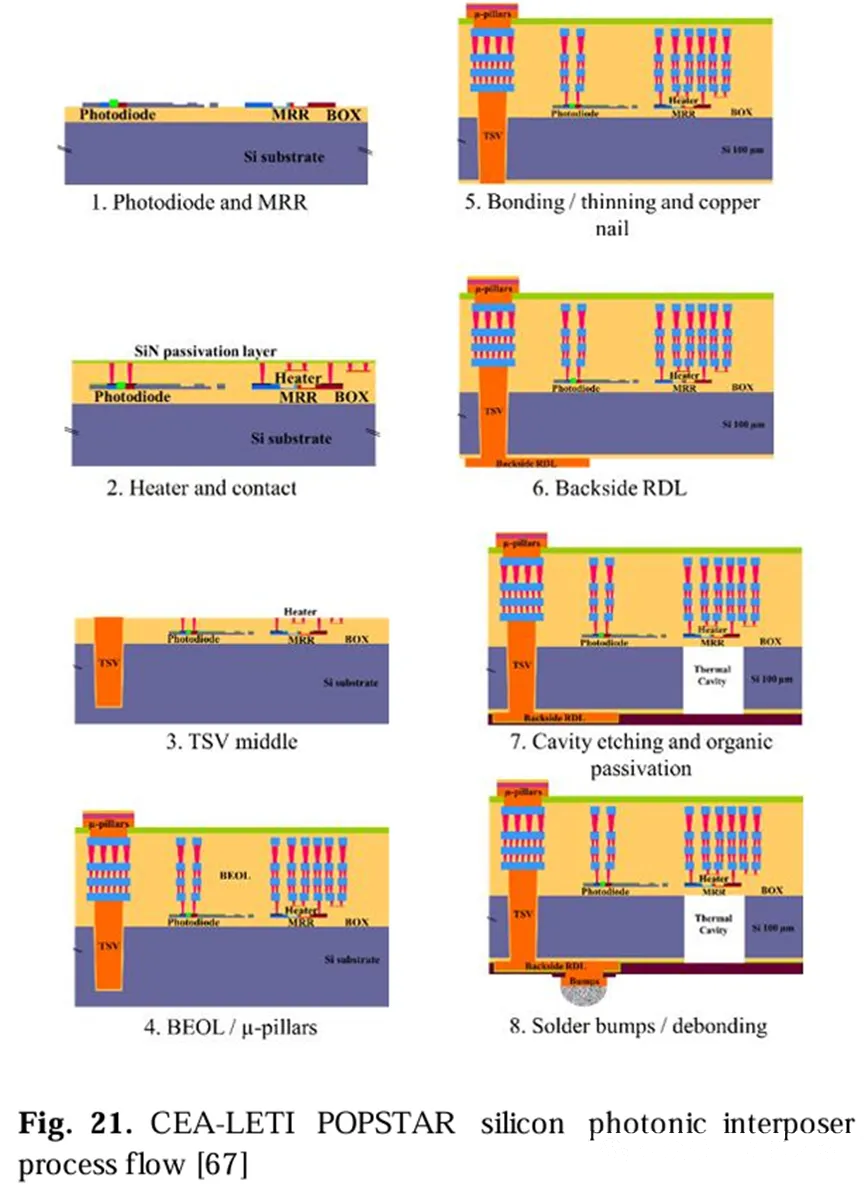

CEA-LETIPOPSTAR硅光子互連片工藝流程圖

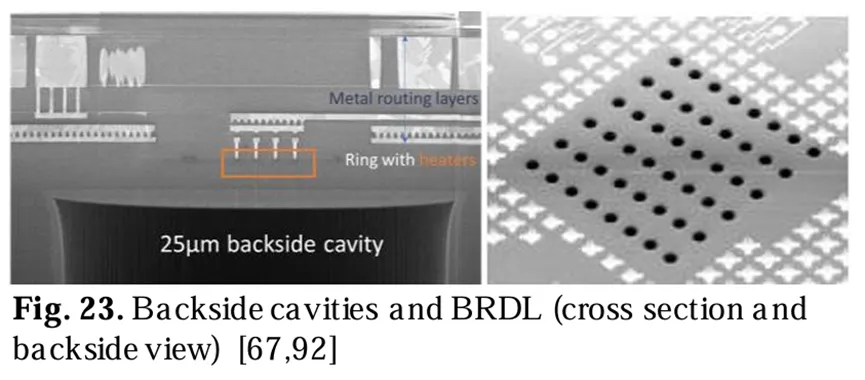

背面腔體和BRDL(橫截面和背面視圖)



例如,AIM photonics硅光子中間層工藝流程包括TSV工藝、直接鍵合以及銅布線層。優點包括:在氧化鍵合前TSV中間中間層和光子器件的并行處理;光子晶圓翻轉時的大介電厚度避免波導和硅襯底信號的寄生耦合。

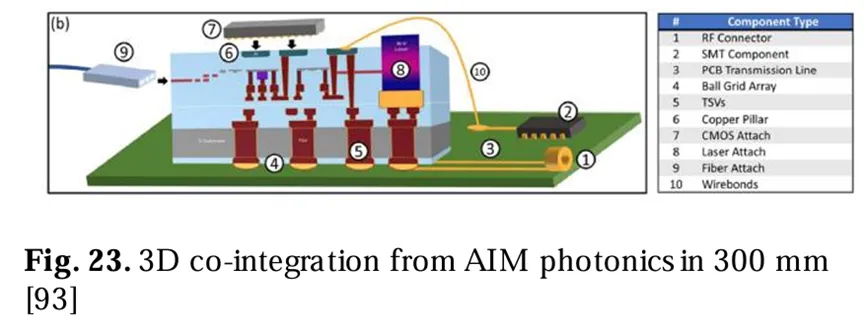

來自AIM光子學的300毫米晶圓上的三維共集成圖


3、扇出晶圓級封裝(FOWLP)和EMIB

    PIC和EIC的協整可以利用FOWLP技術用于先進集成光子學模塊,其不需要TSV或復雜的EIC和PIC模具處理,是一種低成本工藝。

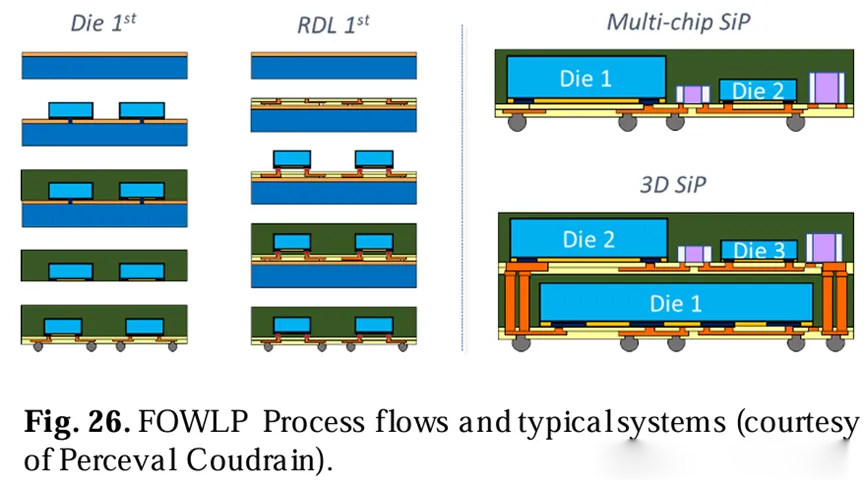

FOWLP工藝流程和典型系統


例如,IME報道RDL1 FOWLP,使用材料來保護填充和壓縮成型過程中PIC的敏感光學器件。在FOWLP工藝完成并從載體上剝離重建晶圓后,進行切割,移除,而影響邊緣腔耦合器。

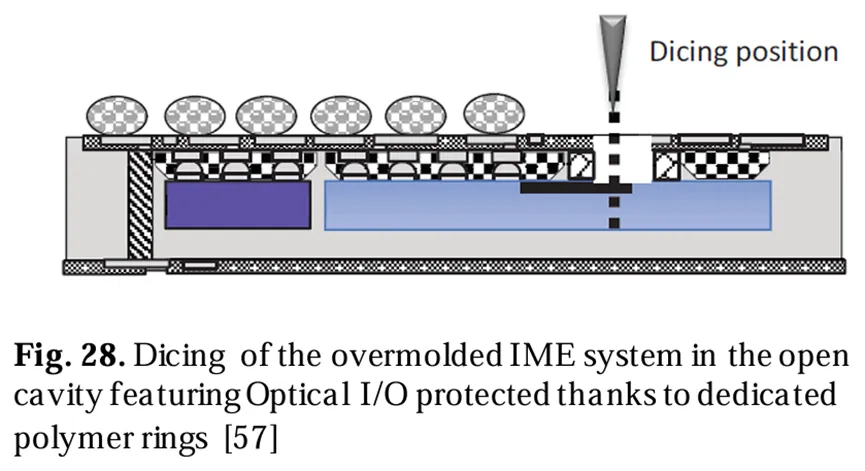

在開放式腔體中切割過模IME系統,該腔體通過專用聚合物環保護光學/O[


intel推出嵌入式多芯片互連橋(EMIB)在有機襯底內正面朝上嵌入具有密集多層布線(Cu damascene)的硅無源芯片,確保芯片之間的密集互連,同時在襯底中保持大間距互連?;蛘呖梢允褂肞IC或EIC代替硅無源芯片用于有機或玻璃基板中的嵌入式芯片,優化互連方案。

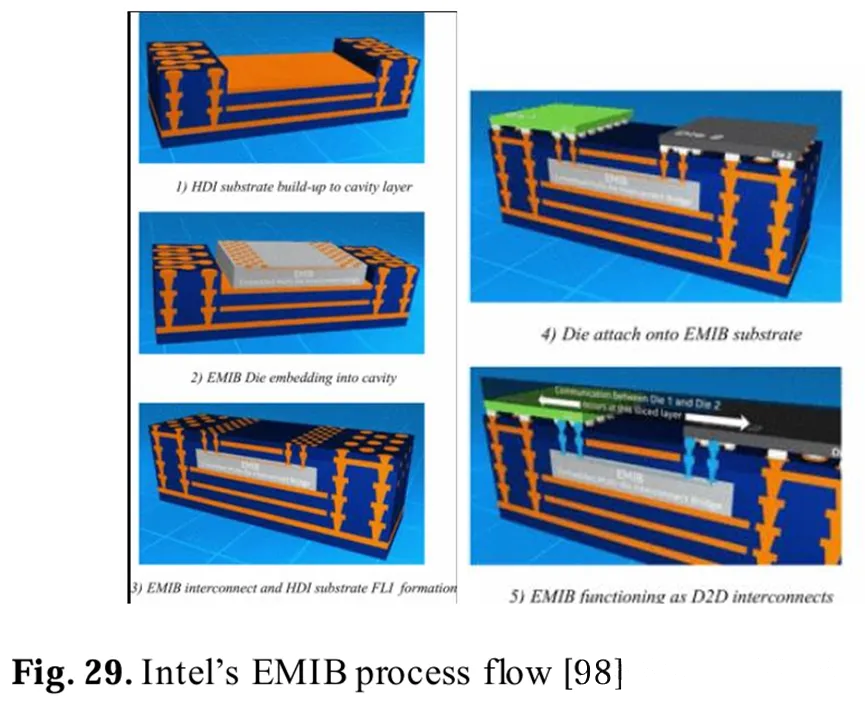

英特爾的EMIB工藝流程[



四、先進封裝光模塊


1、封裝光學器件(CPO)

    最初,通過在同一有機板上封裝光模塊為主機芯片提供光I/O,Rockley展示一個交換機原型,ASIC器件具有12個100 Gbps以太網端口,單模光纖連接,每個端口功耗為3W(包括外部激光器)。一年后,思科展示共封裝光引擎,每顆數據速率為6.4~12.8 Tbps。

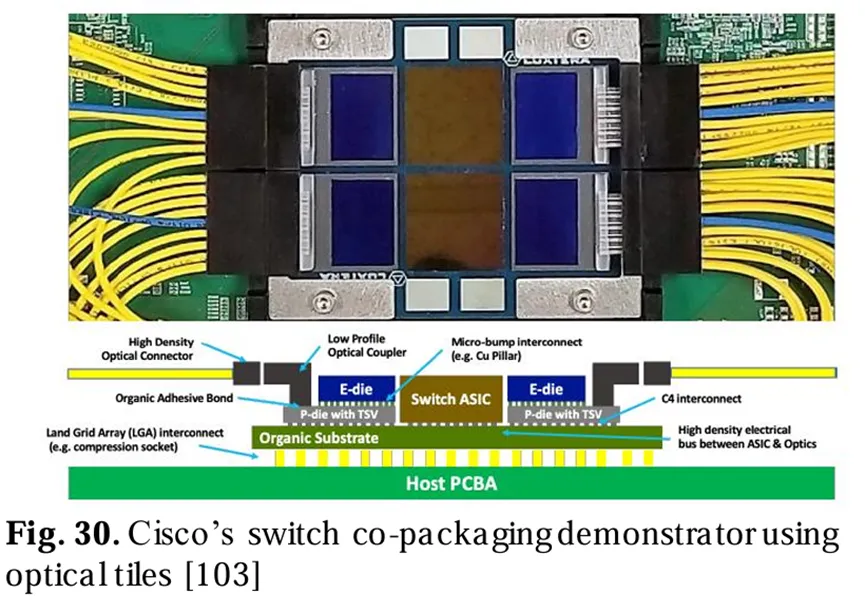

使用光子瓷磚的Cisco交換機共封裝演示器


2020年,intel展示其首款共封裝光學12.8 Tbps以太網交換機,嵌入1.6 Tbps光引擎。光引擎在intel硅光平臺上制造,采用直接鍵合技術和特定的后處理工藝將激光器嵌入芯片。4個400 Gbps收發器聚合1.6 Tbps。光引擎與交換芯片共封裝。

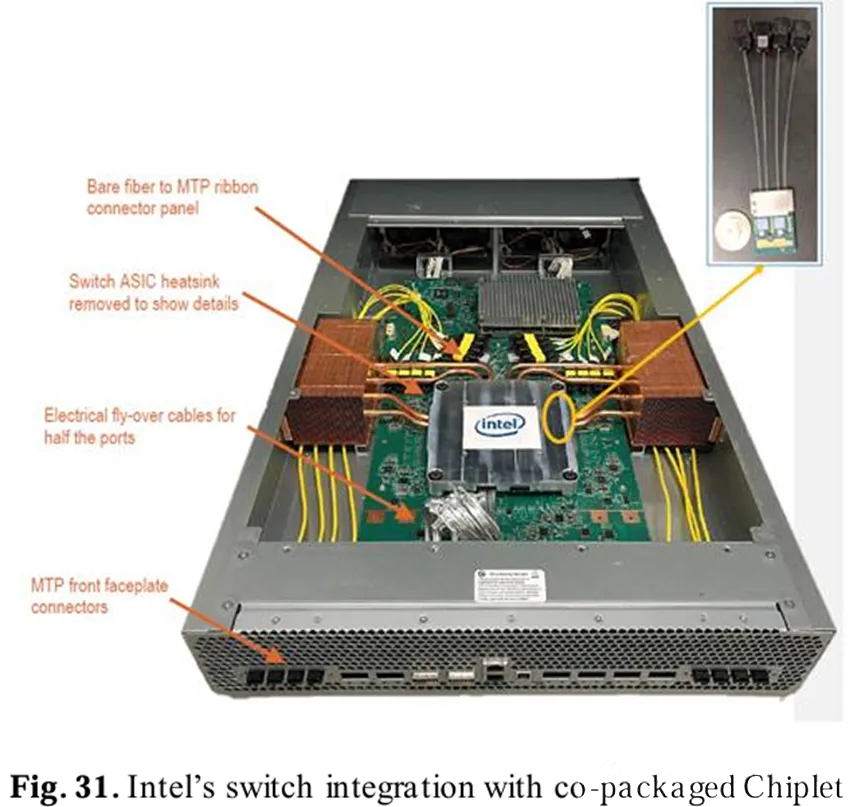

英特爾的開關集成與共封裝的Chiplet



在800Gbps運行時,光引擎的功耗為19.2 pJ/bit,通過改進SerDes設計、RRM設計和CMOS線性驅動器,功耗可進一步降低。隨后與Ayarlabs共同發布第一個8Tbps共封裝FPGA,嵌入在有機基板的EMIB橋實現FPGA和光芯片之間的連接。

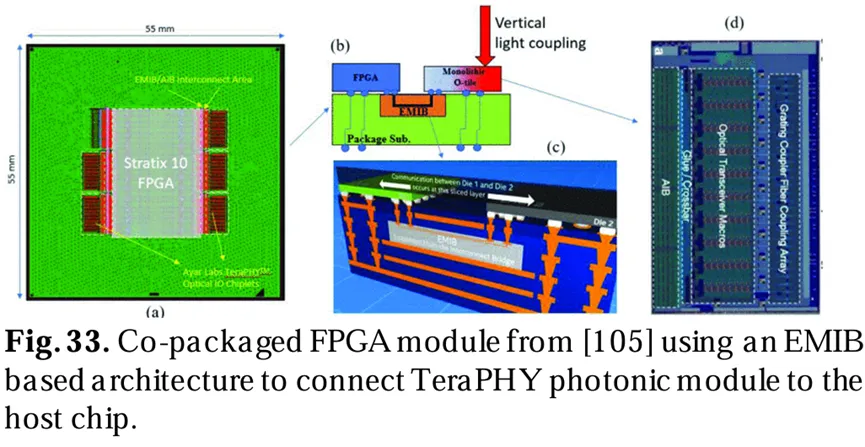

來自[105]的共封裝FPGA模塊,使用基于EMIB架構將TeraPHY光子模塊連接到主芯片。


替代架構是將硅光收發器芯片嵌入有機襯底,通過RDL線與主機芯片連接。

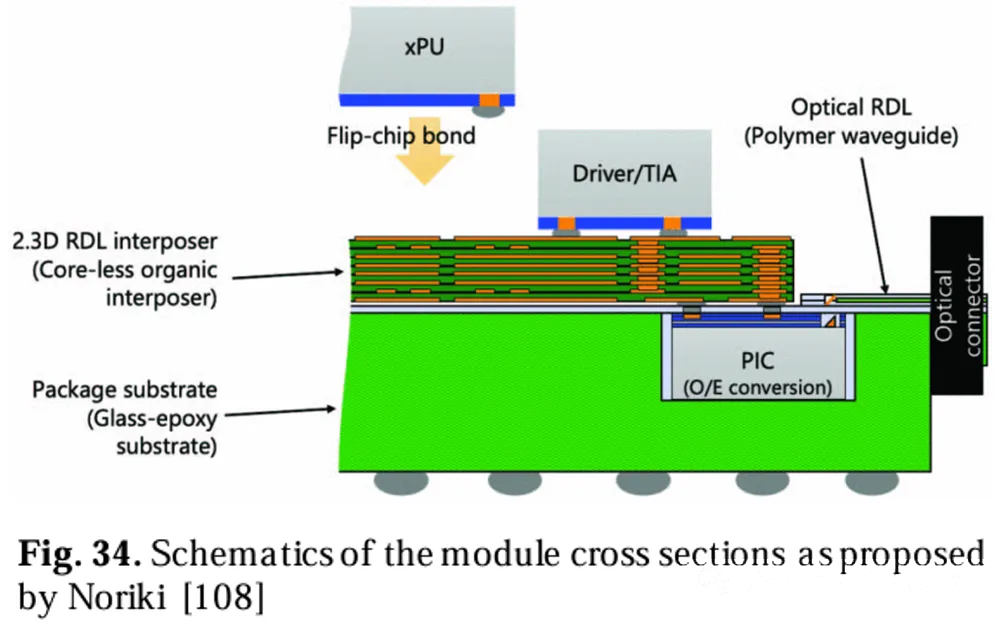

Noriki提出的模塊橫截面示意圖[

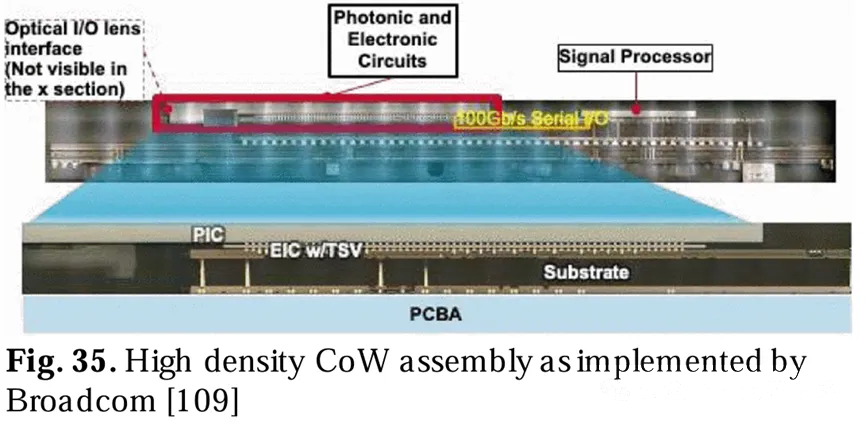

博通的51.2 Tb/s交換機也使用倒裝芯片組裝,PIC堆疊在嵌入TSV的薄EIC頂部,信號路徑從共封裝基板通過EIC傳輸到PIC。


博通公司實現的高密度CoW組裝


FOWLP方法有助于減少兩個芯片之間的電路徑長度,PIC采用銅柱后處理,FOWLP工藝應用于EIC,兩個芯片尺寸都保持在最小,互連性在凸起、路由等方面得到優化。Rockley Photonics使用FOWLP構建模塊,避免通過EIC使用TSV。

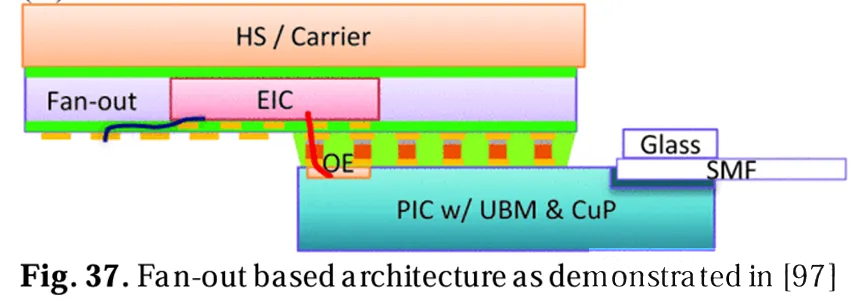

基于扇出的架構圖

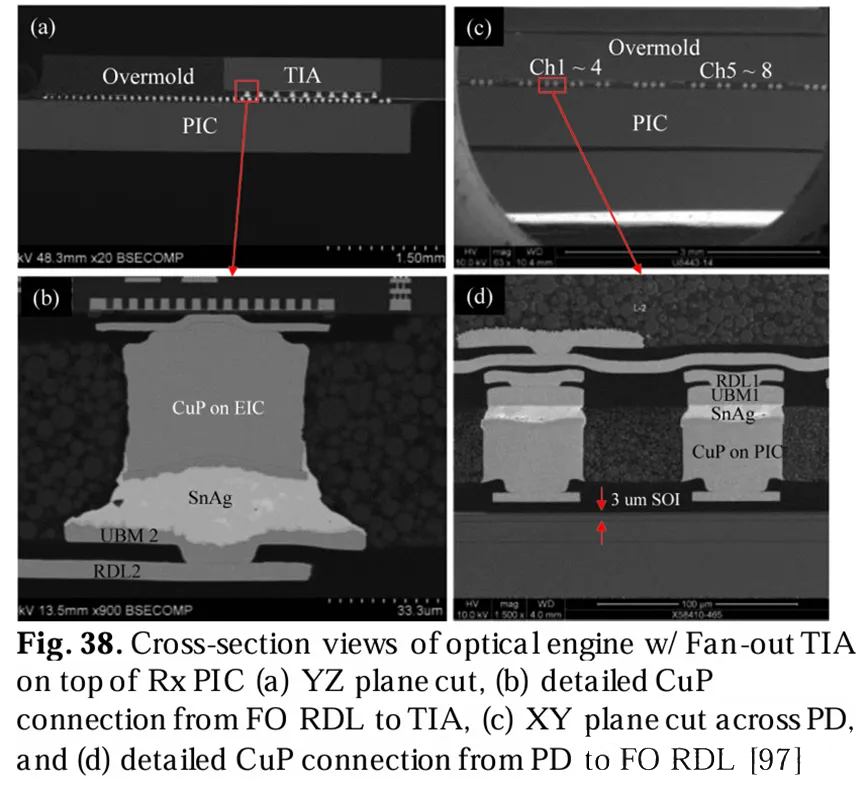

光學發動機的橫截面視圖


思科的3.2 Tbps光引擎也利用FOWLP,將4×800G EIC與3.2 Tbps PIC結合在一起。

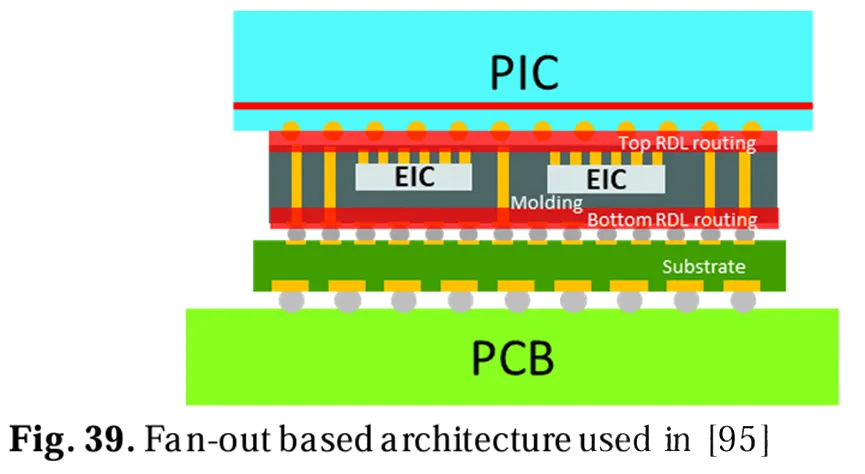

基于扇出的架構使用



除此之外,intel展示64x32Gb/s的OCI引擎,其目標是在A(yíng)I CPU/GPU集群中應用。

    博通于2025年6月3日正式宣布交付Tomahawk 6交換機芯片,102.4 Tbps交換容量支持64個1.6Tbps端口、128個800Gbps或256個400Gbps端口,采用行業領先的200G PAM4 SerDes技術,采用CPO 技術將光學模塊直接封裝在芯片上。

    英偉達推出基于A(yíng)SIC與18個1.6 Tbps光引擎(使用200Gbps MRM)共封裝的交換機,吞吐量達到28.8 Tbps,采用臺積電COUPE技術。

    另外初創(chuàng )公司,如Lightmatter和Celestial AI,都有自己的一套技術。



2、硅光中間層

    第一個基于全功能硅光中間層的帶有嵌入式TSV的光子集成電路由A*STAR實現,通過兩級TSV連接,TSV直徑為20μm,間距為100μm,PIC厚度為100μm。

其架構如下:

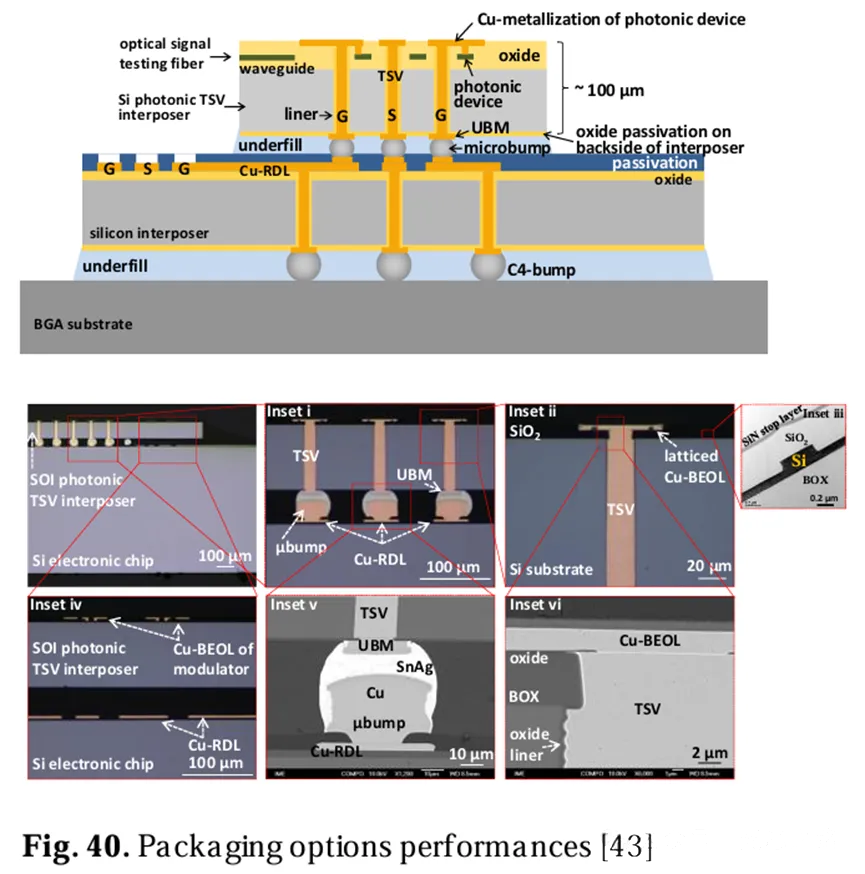

包裝選項性能圖


在歐洲TINKER項目中,CEA LETI于2024年進行全功能光學相控陣演示。PIC制作TSV,TSV直徑為10 μ m,PIC厚度為120 μ m,集成256個通道和熱控相位調制器,以執行1550 nm激光束轉向。

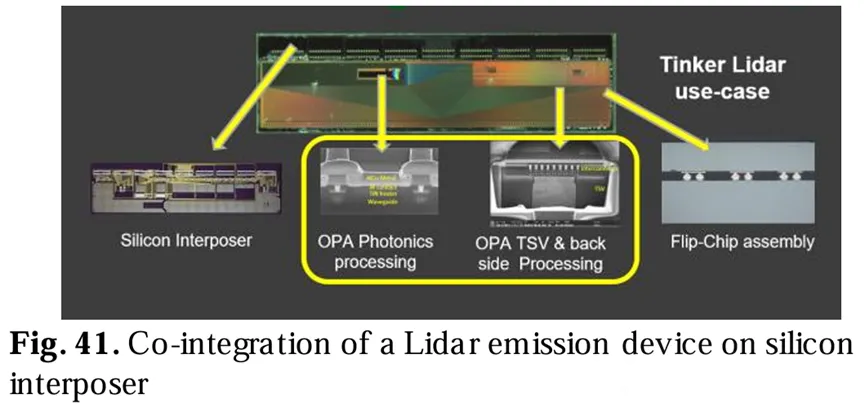

激光雷達發射設備與硅中介層的共集成


PIC通過2.5D封裝與EIC集成在無源硅中間體上。PIC與中間層互連使用50μm間距和20μm直徑的無鉛銅凸點。TSV和倒裝芯片減少80%的OPA路由??梢栽黾訉?zhuān)用于單個通道發射和接收的CMOS器件,以及用于激光束信號校準的額外子系統。

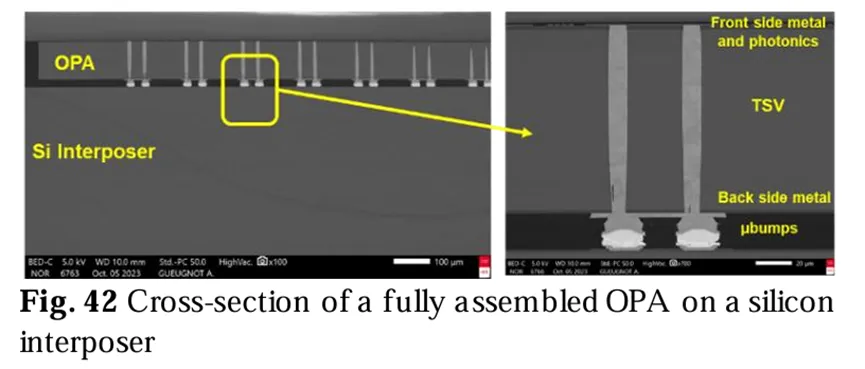

完全組裝的OPA在硅中介層上的橫截面


經過光子、TSV、背面晶圓處理、硅中間層上的倒裝芯片和封裝進行全功能LiDAR演示。

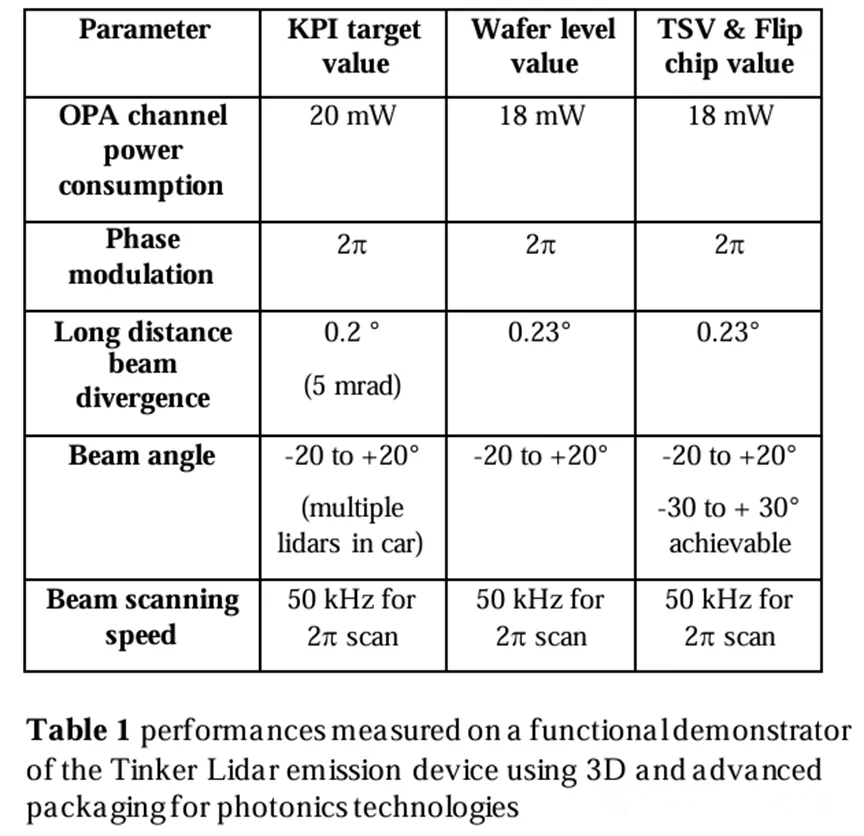

在Tinker激光雷達發射設備的功能演示器上使用3D和先進封裝技術所測量的性能表


總之,3D封裝技術在性能、占地面積和大規??芍圃煨苑矫婢哂袃?yōu)勢,而半導體和封裝供應鏈幾乎已經可用,數據通信和傳感器已經從這一技術飛躍中受益,預測將擴展到傳感、基于光神經網絡(luò )和量子系統等許多領域。
