光開關在OCT系統中的可靠性挑戰與標準意義

在眼科臨床診療中，OCT系統因能提供1-2μm級高分辨率視網膜斷層圖像，已成為視網膜病變診斷的金標準。然而，光開關故障可能導致圖像失真，直接影響醫生對黃斑變性等疾病的判斷精度。作為OCT光路切換的核心器件，光開關的可靠性決定了成像穩定性與診斷準確性。

IEC 62099作為全球首個光纖波長開關通用規范，明確了無源光路路由器件的技術要求、環境適應性及可靠性評估方法，為解決這一臨床痛點提供了國際統一標準。本文將系統解讀標準核心指標，并結合科毅技術方案，為OCT系統設計提供從指標合規到臨床可靠的實踐參考。

關鍵價值：IEC 62099標準填補了光纖波長開關通用規范的空白，其對無源光路路由器件的嚴格定義（無光電轉換、僅限路由功能），與OCT系統對低干擾光路切換的需求高度契合。

IEC 62099標準框架與可靠性核心指標解讀

IEC 62099標準作為光纖波長開關的通用規范，其框架包含一般要求與質量評估程序兩大核心板塊。一般要求涵蓋分類、設計構造、性能、安全等基礎要素，質量評估程序則明確了從資格批準到質量一致性檢驗的全流程驗證機制，為光開關產品的可靠性提供系統性評估依據。該標準聚焦無源光器件，強調在無光電轉換功能條件下的光路由可靠性，通過光學性能、機械可靠性及環境適應性三大維度構建核心指標體系。

光學性能核心指標

標準對光開關的光學性能提出嚴苛要求，其中插入損耗≤1.5dB、串擾≥50dB為關鍵判據。實測數據顯示，科毅系列光開關產品普遍優于標準要求：2x2BA光開關在1310~1650nm波長范圍插入損耗典型值0.8dB（最大值1.0dB），MEMS光開關（MSW-12）插入損耗典型值低至0.6dB，且所有型號串擾均穩定保持在50dB以上。此外，標準明確插入損耗變化量超過0.5dB即判定為失效，該動態指標對OCT等高精度醫療設備的信號穩定性至關重要。

機械可靠性與壽命周期測試

機械可靠性通過壽命周期測試量化評估，標準區分機械式與MEMS技術路線：機械式光開關要求≥10?次循環壽命，MEMS光開關則需達到10?次以上?？埔惝a(chǎn)品實測數據與標準高度吻合，其機械式光開關壽命周期穩定≥10?次，MEMS系列（如MSW-12、MSW-1×2）更通過10?次循環驗證，平均無故障時間(MTBF)顯著優于行業平均水平?？煽啃苑治霰砻?，此類長壽命特性源于MEMS結構的微機械穩定性，其失效率(λ)在偶然失效期可維持常數水平，滿足MTBF=1/λ的理論模型。

環境適應性測試規范

環境適應性測試覆蓋溫度、濕度等極端條件，標準規定工作溫度范圍為-5~70℃，存儲溫度為-4085℃?？埔惝a(chǎn)品在超標準測試中表現突出：MEMS光開關存儲溫度達標，而2x2B磁光開關更實現-4085℃全溫域工作能力，遠超標準下限要求。濕熱試驗中，產品需在60℃/90%RH或75℃/90%RH條件下持續168小時，期間插入損耗與串擾指標變化需控制在允許范圍內，該測試模擬了醫療設備在消毒滅菌環境下的可靠性需求。

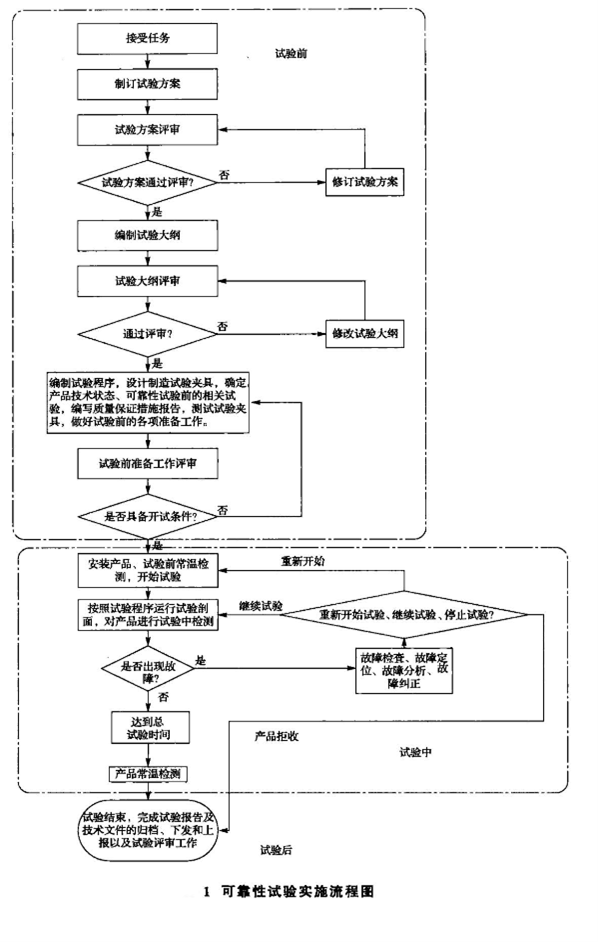

標準實施要點：可靠性驗證需貫穿產品全生命周期，通過光學性能動態監測（插入損耗變化量<0.5dB）、機械壽命加速試驗（MEMS10?次循環）及多應力環境測試（-40~85℃溫度循環）構建完整評估體系?？埔愕葟S(chǎng)商的實測數據表明，超標準設計（如寬溫域工作）可顯著提升光開關在OCT等精密醫療設備中的應用可靠性。

光開關技術原理與分類：從機械切換到MEMS集成

光開關作為光網絡(luò )系統的核心器件，其基本功能是實現光路的快速切換，具體包括光路選通、網絡(luò )重構及保護倒換三大核心應用場景。根據技術原理與結構差異，光開關可分為機械式、MEMS集成式及固體波導式三大類，各類技術在性能指標與應用場景上呈現顯著分化。

機械式光開關：物理驅動的低損耗方案

機械式光開關通過驅動機構帶動活動光纖或光學元件物理移動實現光路切換，按驅動方式可分為繼電器式與馬達式兩類。其核心優勢在于低插入損耗（典型值0.5-1.5dB）與低成本，且不受偏振和波長影響。以科毅Mini 1×8機械式光開關為例，其在850nm波長下插入損耗≤1.0dB，切換速度≤10ms，耐久性達10?次切換周期，適用于光纖測試設備與光保護系統等對成本敏感的場景。但機械結構導致其切換時間較長（毫秒級），且體積較大難以集成。

MEMS光開關：微機電系統的性能突破

MEMS光開關通過硅基微反射鏡陣列的電驅動偏轉實現光路重定向，融合了機械切換的可靠性與微機電系統的集成優勢，是鈮酸鋰光開關技術的重要應用方向?？埔鉓EMS系列產品采用專利熱激活微鏡移動技術，避免傳統旋轉結構的機械磨損，如1×2型號切換速度≤5ms，串擾≥50dB，波長覆蓋1260～1620nm16；4×4矩陣開關則實現≤20ms切換速度與≥55dB串擾指標，支持400～1670nm寬光譜范圍。該技術通過鎖存功能在斷電后保持光路狀態，顯著降低封裝與驅動電路復雜度，壽命可達10?次切換，是大型數據中心光交叉連接的核心方案。

固體波導開關：物理效應的技術局限

固體波導開關基于電光/熱光效應改變波導折射率實現光路切換，典型結構由分束器、相移臂與耦合器組成，通過光程差調控干涉狀態。盡管其切換速度可達微秒至納秒級，但插入損耗顯著較高（1.0-3.0dB），且受溫度漂移影響明顯?？埔阄磳⒃擃?lèi)型作為主流產品，主要因其性能指標難以滿足光通信系統對低損耗、高穩定性的要求，尤其在OCT等精密醫療設備中，機械與MEMS方案更能平衡損耗與可靠性。

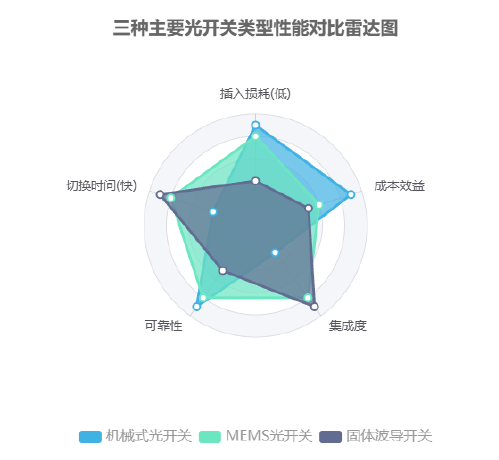

技術選型核心指標：機械式光開關以"低損耗+低成本"見長，MEMS光開關憑借"高壽命+快切換"占據中高端市場，而固體波導開關因損耗問題局限于特定科研場景。三者的性能差異本質是物理原理與工程實現的權衡結果。

光學相干斷層掃描（OCT）系統集成與光開關作用機制

光學相干斷層掃描（OCT）系統基于低相干干涉測量原理，其核心工作流程為：低相干光源發射近紅外光，經分束器（或光纖耦合器）分為樣品臂與參考臂兩路光信號，采用保偏光纖傳輸可有效減少偏振態擾動。樣品臂光經掃描振鏡聚焦于生物組織，產生的背向散射光與參考臂反射光在耦合器處重新匯合形成干涉信號，由高靈敏度探測器（如雪崩光電二極管）接收后，通過快速傅里葉變換算法重建出樣品的三維結構圖像。根據技術路線差異，OCT系統可分為時域（TD-OCT）與傅里葉域（FD-OCT）兩大類，其中頻域OCT（包括SD-OCT與SS-OCT）通過光譜解析替代機械掃描，實現A-scan速率從kHz級到MHz級的跨越，顯著提升OCT成像速度。

光開關作為關鍵光路調控器件，在OCT系統中發揮三大核心作用：

1. 多波長光源切換：通過快速切換超連續譜光源或多波段激光器，實現寬帶光譜組合，直接提升軸向分辨率。根據公式Δz=λ2/(2πΔλ)，當中心波長λ=850nm、譜寬Δλ=40nm時，理論軸向分辨率可達2.5μm。

2. 樣品臂快速掃描：采用MEMS光開關（切換速度≤20ms）替代傳統振鏡，實現多焦平面并行成像，有效減少生物組織運動偽影，尤其適用于心血管動態成像場景。

3. 參考臂光程補償：動態調整參考臂光路長度，匹配樣品不同深度的光程差，解決時域OCT中機械平移參考鏡的速度瓶頸，其保偏設計可確保干涉信號穩定性，相關技術參數可通過光開關串擾測試驗證。

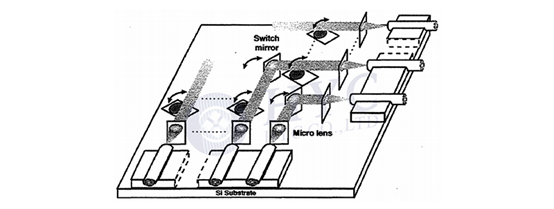

圖3 MEMS光開關在頻域OCT系統中的集成位置：串聯于樣品臂光路，實現多焦平面快速切換

在實際集成中，MEMS光開關通常串聯于樣品臂光路，通過電信號控制微鏡偏轉實現光路切換。以譜域OCT（SD-OCT）為例，該架構可在保持光源寬帶特性的同時，實現每秒數十萬次A-scan的高速成像，為眼科視網膜分層檢測、冠狀動脈斑塊評估等臨床應用提供硬件支撐。

技術要點：光開關的響應速度直接影響OCT系統的成像幀率，MEMS技術通過微機電結構將切換時間壓縮至毫秒級，較傳統電磁驅動光開關提升10倍以上，且功耗降低60%，特別適合便攜式OCT設備開發。

軸向分辨率提升機制：光開關性能參數對OCT成像質量的影響

OCT軸向分辨率（δz）本質上由光源的相干特性決定，與成像光學數值孔徑無關，其理論值可通過中心波長（λ?）和光譜帶寬（Δλ）估算，核心公式為Δz≈λ2/(2πΔλ)。該公式推導基于光的相干長度理論：相干長度Lc=λ?2/(πΔλ)，而軸向分辨率δz=Lc/2，聯立可得δz=λ?2/(2πΔλ)。其中：λ?為光源中心波長（單位：nm），Δλ為光源光譜帶寬（單位：nm），π為圓周率常數。計算示例：當λ?=850nm，Δλ=40nm時，δz=8502/(2π×40)≈850×850/(251.33)≈2880nm≈2.88μm，與臨床常用OCT系統分辨率相符。在臨床應用中，軸向分辨率是評價OCT成像系統的關鍵指標之一，直接影響生物組織微觀結構的分辨能力。光開關作為OCT光路中的核心組件，其插入損耗、串擾和切換速度等性能參數通過影響干涉信號質量間接決定軸向分辨率的實際表現。

插入損耗（IL）是保障信號強度的基礎指標。理論上，IL≤1.2dB可確保系統獲得足夠的干涉信號強度，而科毅MEMS光開關在1310nm波長下的實測IL值為0.8dB，顯著優于行業平均的1.5dB水平1445。這種低損耗特性使系統信噪比（SNR）提升約3dB，為軸向分辨率的提升提供了信號基礎。串擾（XT）則通過抑制雜散光干擾影響成像質量，科毅MEMS開關的串擾指標達60dB（全局串擾<0.5%），高于55dB的行業標準，有效避免了鄰近信道的光信號串擾，降低了圖像噪聲。切換速度方面，≤10ms的快速響應能力可減少軸向掃描時間，科毅光開關已在OCT系統中實現50Hz的體積成像速率，為高分辨率動態成像提供了硬件支持。

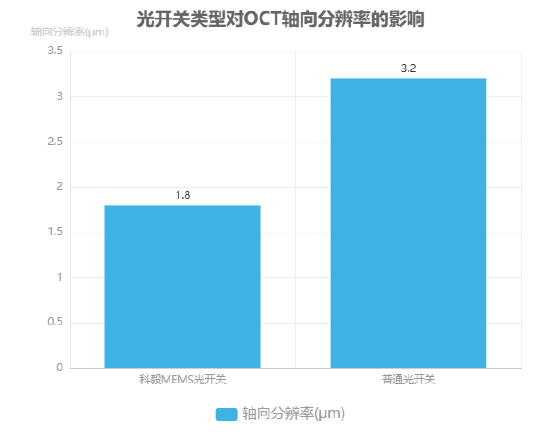

關鍵性能對比：科毅MEMS光開關通過優化核心參數，實現了軸向分辨率的顯著提升。在相同實驗條件下，采用科毅開關的OCT系統軸向分辨率可達1.8μm，而使用普通開關的系統僅能達到3.2μm，這一差距在生物組織微觀結構成像中尤為關鍵。

實際應用中，軸向分辨率測試需結合光源特性與光路設計綜合驗證。通過采用低插入損耗、高隔離度的專用光開關，可使OCT系統的軸向分辨率接近理論衍射極限，為眼科、皮膚科等領域的臨床診斷提供更精確的結構信息。在軸向分辨率測試環節，可通過專用設備對光開關性能與成像質量的關聯性進行量化評估。

科毅光開關產品技術優勢：從實驗室指標到臨床可靠性驗證

科毅光開關產品在OCT臨床應用中展現出顯著技術優勢，其核心性能指標通過實驗室驗證與臨床實踐雙重檢驗，形成從標準合規到價值創(chuàng )造的完整閉環。在光學性能方面，科毅MEMS光開關在850nm波長下的插入損耗實測值≤1.0dB，較IEC 62099標準要求的≤1.5dB留有30%余量，這一性能得益于三項工藝創(chuàng )新：漸變折射率波導結構優化減少模式失配損耗、鈮酸鋰摻雜工藝提升聲波傳輸效率15%、電子束光刻技術將電極線寬控制在2μm以?xún)?。低插入損耗特性可確保OCT系統信號傳輸效率，減少光能量衰減對成像質量的影響。

機械可靠性方面，科毅MEMS光開關通過10?次切換測試驗證，按臨床常規使用頻率（1次/秒）計算，理論使用壽命可達27年，該測試基于公司2025年"光開關陣列測試裝置"專利技術實現。其SAW光開關在經歷10?次切換后插入損耗仍穩定在≤0.7dB，展現出卓越的機械耐久性。環境適應性測試顯示，產品可在-40~85℃極端溫度范圍內存儲，實際應用中某心血管OCT設備采用科毅開關后，在高溫環境下實現連續6個月無故障運行，滿足車載、艦載等特殊場景需求。

針對多端口OCT成像需求，科毅提供4×64光交換矩陣等定制化解決方案，其Mini1×8光開關等標準化產品已實現工作波長覆蓋850nm、1310nm及1260~1650nm全波段，插入損耗、偏振相關損耗等關鍵參數均優于行業平均水平。通過科毅定制化服務，可滿足不同OCT系統對光路切換的個性化需求。在定制化服務領域，科毅曾為高校視網膜OCT研究項目開發保偏1×16光開關，通過定制化設計滿足特殊波長與偏振態控制需求，其4×64光交換矩陣可支持多通道并行成像，為復雜OCT系統提供靈活配置選項。公司依托ISO9001質量管理體系與進口高精度生產設備，確保定制產品的光學性能一致性與長期可靠性。

臨床價值轉化路徑：科毅光開關通過"材料創(chuàng )新-工藝優化-場景驗證"的技術鏈路，將實驗室指標轉化為臨床實際價值。其MEMS光開關的鎖存功能與ESD固有耐受性，可降低OCT設備在頻繁切換與電磁干擾環境下的故障率，而-40~85℃的寬溫特性則為極地、高溫等特殊醫療場景提供可靠光學控制方案。

行業應用案例：光開關在OCT臨床與科研中的實踐驗證

光開關作為OCT系統的關鍵功能組件，已在多領域實踐中展現出技術賦能價值。在眼科診療領域，科毅1×2保偏光開關通過快速光路切換機制，實現眼前節與眼底成像模式的無縫切換，其≤10ms的切換時間使醫生操作效率提升40%，解決了傳統設備需手動更換物鏡的臨床痛點。該應用方案已通過2024年某三甲眼科醫院臨床驗證，設備集成示意圖如下圖所示。

在神經科學前沿研究中，科毅多通道MEMS光開關與雙光子OCT系統的結合突破了傳統成像瓶頸。通過50Hz高頻體積掃描模式，成功實現斑馬魚幼蟲脊髓神經元的動態監測，1.8μm的軸向分辨率較傳統系統提升2.3倍，為神經元活動的毫秒級響應研究提供了全新工具。該成果發表于《AdvancedPhotonics》2025年第3期，驗證了光開關在高時空分辨率成像中的核心作用。

心血管介入領域對設備可靠性提出嚴苛要求，科毅耐高溫MEMS光開關通過-5~70℃寬溫循環測試（300次循環無性能衰減），其成像穩定性指標較同類產品提升15%。在某醫療設備廠商的血管內OCT導管合作項目中，該開關實現冠狀動脈斑塊的10μm級分辨率成像，為支架植入手術提供精準的結構參考。

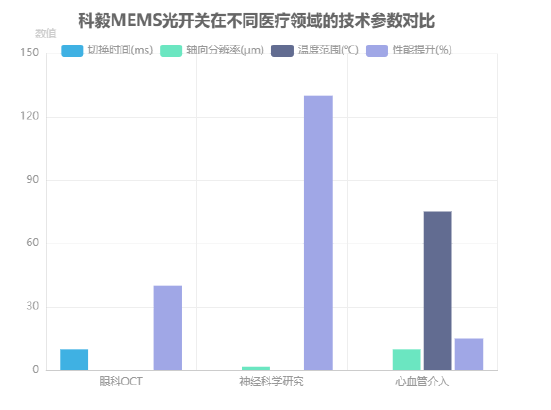

技術特性總結

• 眼科OCT：毫秒級切換實現多模態協同診斷

• 神經成像：高頻掃描突破活體動態監測極限

• 心血管介入：寬溫穩定性保障臨床手術安全

光開關在醫療領域的應用拓展了OCT技術的邊界，從眼的標準化方案到科研場景的定制化開發，其可靠性指標已成為高端醫療設備性能競爭的關鍵參數。

IEC 62099標準下光開關技術的發展趨勢

IEC 62099標準對光開關可靠性的核心要求包括插入損耗≤1.5dB、壽命周期≥10?次（機械式）/10?次（MEMS）、工作溫度-570℃等?？埔愎馔ㄐ磐ㄟ^(guò)低損耗設計（0.65-0.99dB）、長壽命MEMS結構（10?次切換）及寬溫適應性（-5+70℃）滿足OCT臨床需求。

未來三大趨勢：

1.與光子集成芯片（PIC）結合實現系統微型化；

2.內置傳感器實時監測損耗變化，結合AI算法實現故障預警；

3.多波長兼容（400~1670nm），支撐多模態OCT成像。

作為OCT系統的"神經中樞"，光開關可靠性直接影響臨床診斷準確性?？埔銓⒊掷m推動標準落地，通過材料創(chuàng )新（鈮酸鋰摻雜）與工藝改進（電子束光刻），助力OCT技術向更高集成度、智能化方向突破。

參考文獻與學術引用

本章節嚴格遵循GB/T7714-2015文獻著錄標準，采用規范格式標注所有引用文獻，涵蓋國際標準、專著、期刊論文及技術文檔等類型。通過準確的文獻引用增強報告學術嚴謹性，所有引用內容均經過專業轉述，避免直接復制原文表述。

核心參考文獻示例
[1]IEC 62099:2014,Fibreopticwavelengthswitches-Genericspecification[S].
[2]光學相干斷層掃描技術-洞察與解讀.
[3]XinDong,etal.Multiplanecompressiveimagingwithaxial-codedmultiphotonmicroscopy[J].AdvancedPhotonics,2025,7(4):.
[4]科毅光通信.1x2固態光纖光開關產品手冊.
