一、引言：光開關助力下一代數據中心發展

近年來，隨著 AI、大數據、云服務等新興技術的爆發式增長，全球數據中心面臨前所未有的數據流量壓力。傳統的電子交換設備在容量、延遲、能耗等方面逐漸暴露出瓶頸，而光開關技術則以其高速率、低功耗、可擴展性強等特點，成為構建高效數據中心網絡(luò )的重要支撐。

廣西科毅光通信科技有限公司長期致力于光通信領域的研發與生產，專注于為客戶提供穩定、高效的光器件產品和服務。我們的官網 www.www.hellosk.com 提供了豐富的光通信產品信息和技術支持，歡迎訪問了解更多信息。

二、光開關的關鍵性能指標

在評估數據中心用光開關時，需關注以下十大關鍵性能指標：

1. 容量：支持高帶寬交換，尤其適用于機架間和集群間的通信。

2. 延遲：微秒或更低的延遲對實時性要求高的應用至關重要。

3. 互連性：支持服務器之間大量并發流的傳輸。

4. 可擴展性：網絡(luò )應能經濟高效地擴展至大規模節點。

5. 重新配置速度：納秒至微秒級切換，實現靈活帶寬分配。

6. 功率效率：目標能耗控制在 1 pJ/bit 或更低。

7. 成本：每個端口成本目標約為 10 美元，以保持競爭力。

8. 插入損耗：級聯使用時需低于 10 dB。

9. 串擾：大型開關矩陣要求典型值低于 -35 dB。

10. 端口數量：至少支持 16-32 個端口。

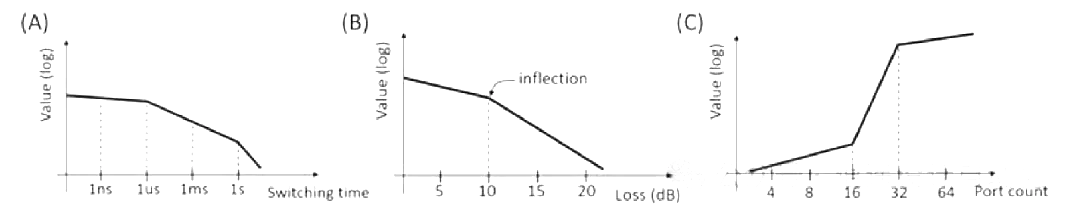

圖1 展示了上述部分指標與光開關性能之間的關系。

圖1

三、主流光開關架構對比分析

目前常見的光開關架構主要包括以下幾種類型：

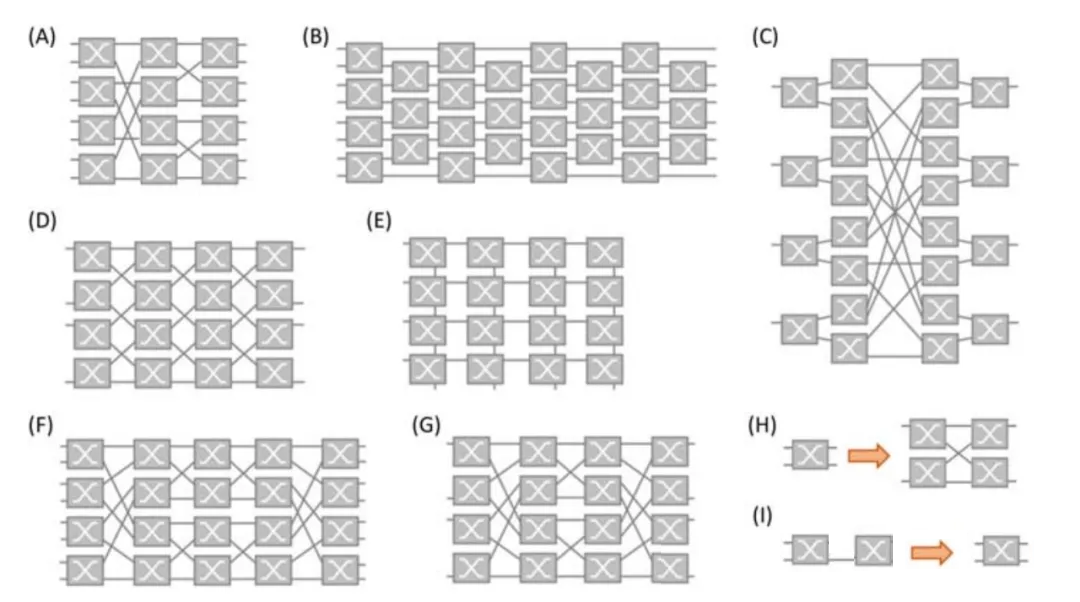

圖2 展示了幾種常見光開關拓撲結構的示意圖。

圖2

不同的架構選擇將直接影響開關的阻塞行為、串擾水平、元件數量及系統復雜度，因此需根據實際應用場景進行權衡設計。

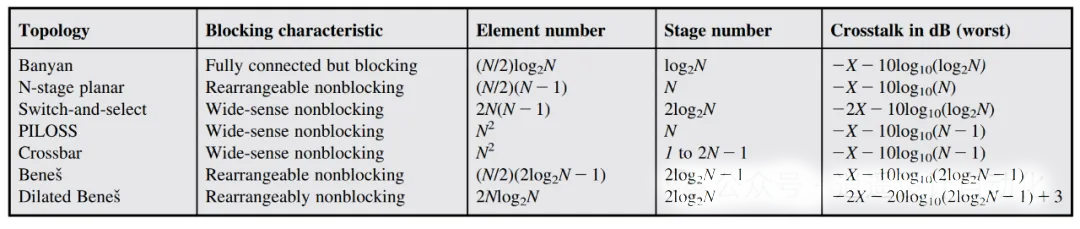

下表總結了不同架構的這些特性：

四、光開關的核心集成技術平臺

當前，光開關主要基于以下三大類集成平臺實現：

1. 硅基光電子技術

• 優勢：

• 基于成熟 CMOS 工藝，適合大規模量產

• 成本低廉、器件緊湊

• 局限：

• 插入損耗和串擾較高

• 主要采用熱光（TO）或電光（EO）開關機制

代表產品：

• 32×32 TO 開關：平均插入損耗 10.8 dB，帶寬 3.5 nm，串擾 -20 dB

• 64×64 熱光貝內什開關：插入損耗 12–18 dB，串擾 -30 至 -44 dB

2. InP 光電子技術

• 優勢：

• 可集成激光器、SOA 等有源元件

• 低損耗、高消光比、快速響應（納秒級）

• 局限：

• 成本高于硅基平臺

代表產品：

• 16×16 SOA 全有源開關

• 8×8×8λ 空間/波長聯合開關：片上損耗 13.3 dB，重配置時間 5 ns

3. 硅基 III-V 混合器件

• 優勢：

• 結合 InP 的有源性能與硅的無源優勢

• 支持倒裝芯片鍵合、單片生長等多種集成方式

代表產品：

• 8×8 混合光開關（倒裝芯片鍵合 SOA）

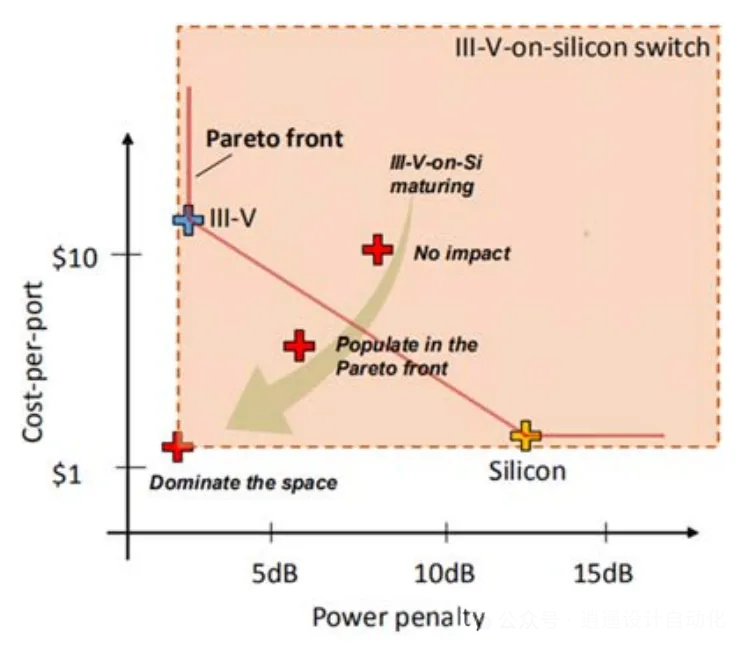

圖3 展示了不同平臺之間的性能與成本對比。

五、典型光開關結構與性能表現

1. 硅基光電子開關結構

• 熱光（TO）多路復用器開關

• 使用加熱器誘導相移，功耗較低但響應較慢（~μs）

• 應用于 PILOSS 架構下的 32×32 開關

• 電光（EO）多路復用器開關

• 響應速度快（~ns），功耗略高

• 實現 32×32 EO Bene? 開關，開關時間 1–1.2 ns

2. InP 光開關結構

• 支持半導體光放大器（SOA）的單片集成

• 實現無損操作和快速切換

• 示例：16×16 全有源 SOA 開關

3. 異構光電子集成開關結構

• 將 InP 有源器件與硅無源器件混合集成

• 技術路線包括：

• InP SOA 倒裝芯片鍵合

• 硅上 III-V 單片生長

• III-V 器件轉移印刷到硅上

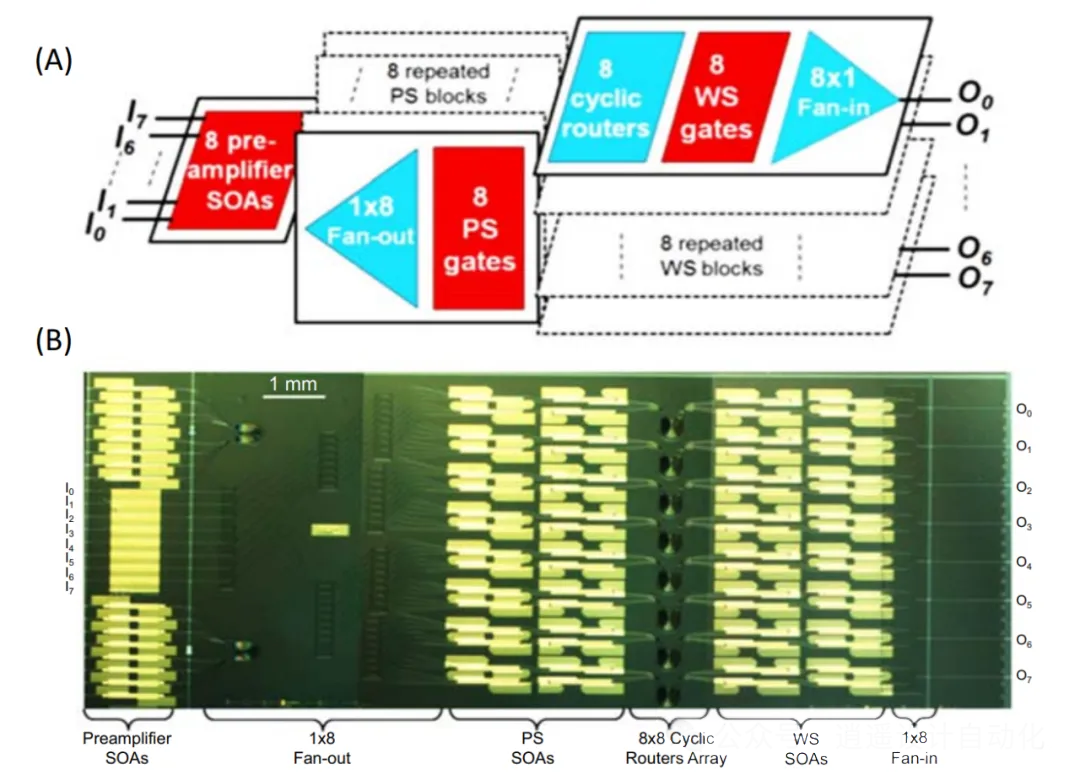

圖4 展示了一個典型的 8×8×8λ InP 開關結構。

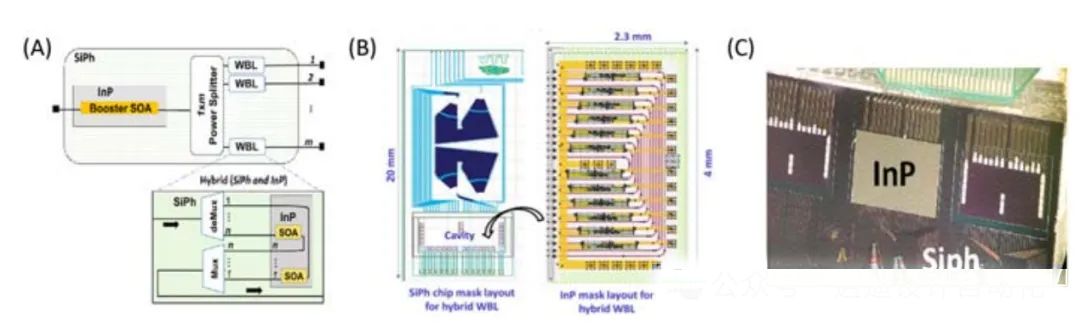

圖5 展示了一個混合波長選擇開關（WSS）的應用實例。

六、光開關在數據中心的應用場景

1. 分布式深度學習訓練

• 使用光電路開關（OCS）動態重組服務器連接

• 在 16 節點測試平臺上，相比靜態拓撲，網絡(luò )性能提升 3.6 倍

2. HPC 帶寬控制

• Flexfly 架構利用硅光開關實現蜻蜓群組間的動態鏈接

• 支持按需調整帶寬，適應不同應用流量模式

3. 分散式數據中心架構

• DACON 架構使用納秒級光開關實現資源靈活配置

• 實驗數據顯示，應用運行速度提高 1.74 倍，功耗降低 34%

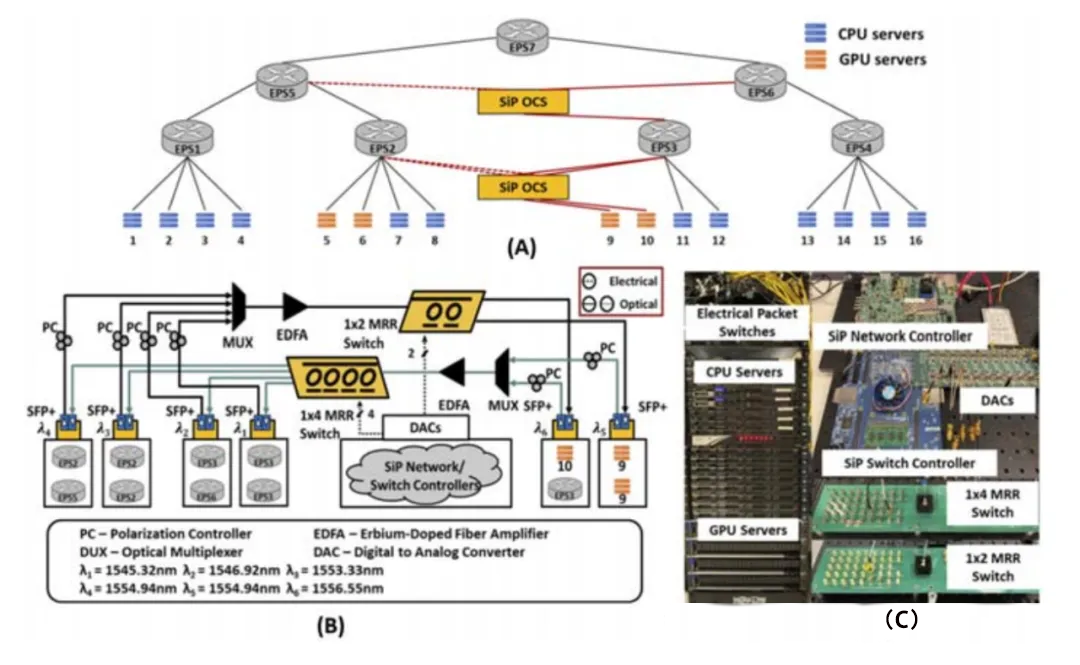

圖6 和圖7 分別展示了分布式深度學習測試平臺與 DACON 架構的拓撲結構。

七、結語：廣西科毅光通信科技有限公司助力行業發展

作為一家專業的光通信解決方案提供商，廣西科毅光通信科技有限公司始終致力于推動光開關及相關產品的技術創(chuàng )新與市場應用。我們提供多種類型的光開關產品，廣泛應用于數據中心、高性能計算、AI 訓練等領域，滿足客戶對高速、低功耗、高可靠性的多樣化需求。

歡迎訪問我們的官網 www.www.hellosk.com，了解更多產品詳情與技術方案，獲取最新行業資訊與技術支持！
