在全光網絡(luò )加速滲透的當下，數據中心、5G 基站、長途光纖通信等場景對光信號傳輸的速率與穩定性提出了更高要求。作為全光交換的核心器件，光開關的性能直接決定了光網絡(luò )的運行效率 —— 其核心功能是實現光信號在不同傳輸路徑間的精準切換，而 “開關點電壓” 作為控制光開關狀態的關鍵參數，若存在標定偏差，將導致光信號泄漏、傳輸損耗增大等問題，嚴重影響網絡(luò )穩定性。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）作為專業的光通信器件生產銷售商，基于相關技術開發了一套高效、精準的光開關開關點電壓標定方法，有效解決了傳統標定方案的痛點，為全光網絡(luò )設備的穩定運行提供技術支撐。本文將詳細解讀這一創(chuàng )新技術的原理、優勢及應用場景，助力行業伙伴深入了解光開關標定的核心邏輯。

一、光開關在全光網絡(luò )中的核心地位與標定需求

全光網絡(luò )的核心價值在于擺脫 “光 - 電 - 光” 轉換瓶頸 —— 傳統電子交換方式需將光信號轉為電信號處理后再轉回光信號，不僅限制了傳輸速率（難以突破 100Gbps 以上的實時處理需求），還導致設備能耗居高不下（占數據中心總能耗的 30% 以上）。而全光網絡(luò )通過光開關直接在光域完成信號交換，傳輸速率可輕松突破 400Gbps，能耗降低 50% 以上。

作為全光交換模塊的 “心臟”，光開關的工作狀態由控制電壓決定：當電壓達到 “開關點電壓” 時，光開關切換至 “直通” 或 “交叉” 狀態（前者使光信號沿原路徑傳輸，后者使光信號轉向另一路徑）。

然而，受芯片制造誤差（如光波導尺寸偏差、移相器性能波動）影響，光開關的實際開關點電壓與理想值往往存在 5%-15% 的偏差，若不進行精準標定，會(huì )出現以下問題：

1.      光信號串擾：電壓未達真實開關點時，部分光信號泄漏至非目標路徑，導致接收端誤碼率升高；

2.      傳輸損耗超標：非標定電壓下，光開關內部光功率衰減增加，需額外配置放大器補償，提升設備成本；

3.      設備壽命縮短：長期在非最優電壓下工作，光開關的移相器（如加熱電阻型）易出現老化，使用壽命從 5 年縮短至 2-3 年。

因此，一套高效、精準的開關點電壓標定方法，是光開關產品量產與應用的關鍵前提。

二、傳統光開關標定方案的技術痛點

當前行業主流的光開關標定方法為 “直接探測法”：在每個光開關的輸出端口連接光探測器，通過測量不同電壓下的光功率，確定功率極值對應的電壓為開關點。

該方法存在明顯缺陷，難以滿足高密度集成光開關的需求：

1.      光損耗大：光探測器與光開關輸出端口的連接需通過光纖跳線，每增加一個探測器，光功率損耗增加 0.5-1dB（若鏈路含 5 個光開關，總損耗達 2.5-5dB，超出光網絡(luò )允許的損耗閾值）；

2.      測試成本高：集成光開關鏈路（如 8×8 光開關矩陣）需數十個光探測器，單臺測試設備成本增加 10-20 萬元，且探測器的校準維護需額外投入；

3.      芯片尺寸受限：若將探測器集成在光芯片上，會(huì )使芯片面積擴大 30%-50%，導致封裝成本上升，不符合光器件 “小型化” 趨勢；

4.      標定效率低：需逐一斷開 / 連接探測器以測試不同光開關，單條鏈路標定耗時從 1 小時延長至 3-4 小時，影響量產效率。

針對這些痛點，廣西科毅光通信基于干涉原理，提出了 “基于光程差與頻譜分析的標定方法”，無需在每個光開關后配置探測器，僅通過鏈路末端的單一探測器即可完成所有光開關的標定，大幅提升效率與精準度。

三、廣西科毅光通信的創(chuàng )新標定方法：原理與步驟

1. 核心設計：帶光程差的光開關鏈路

標定方案的核心是構建 “待測光開關 + 相鄰光開關” 的鏈路結構，且兩者之間設置兩條具有預設光程差的光傳輸路徑（如圖 1 所示）。

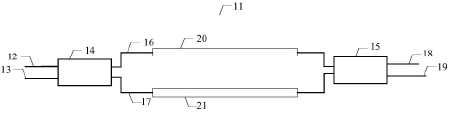

圖 1：光開關結構示意圖

如圖 1，光開關包含兩個光輸入端口（12、13）、兩個光輸出端口（18、19）及兩條傳輸波導（16、17），波導間的長度差形成光程差。當光信號從輸入端口進入后，經功率分配器分為兩路，分別沿兩條波導傳輸，最終在輸出端合并 —— 由于光程差存在，兩路光信號會(huì )發生干涉，干涉后的光功率變化與控制電壓直接相關。

實際標定時，光開關鏈路的搭建需滿足以下要求（如圖 2 所示）：

1.      鏈路含 N 個光開關（N≥2），兩兩相鄰光開關間均設置兩條光傳輸路徑，且各路徑的光程差互不相同（如第 1-2 個光開關間光程差為 ΔL?，第 2-3 個間為 ΔL?，ΔL?≠ΔL?）；

2.      光源采用寬譜光源或可調諧激光器，可輸出 1530-1570nm 波長的光信號（覆蓋光通信常用的 C 波段）；

3.      鏈路末端連接 1 個光探測器與終端（如計算機），終端可采集光功率數據并進行頻譜分析。

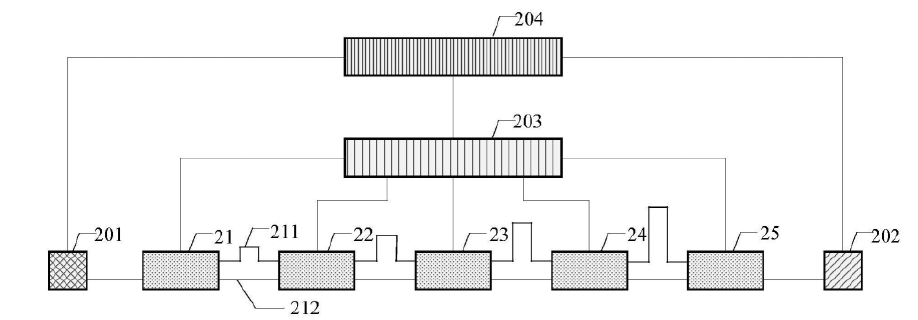

圖 2：光開關鏈路標定場景示意圖

2. 標定核心步驟：從頻譜分析到開關點確定

基于上述鏈路，廣西科毅光通信的標定方法分為 4 個關鍵步驟（如圖 3 所示），適用于鏈路中所有光開關的標定：

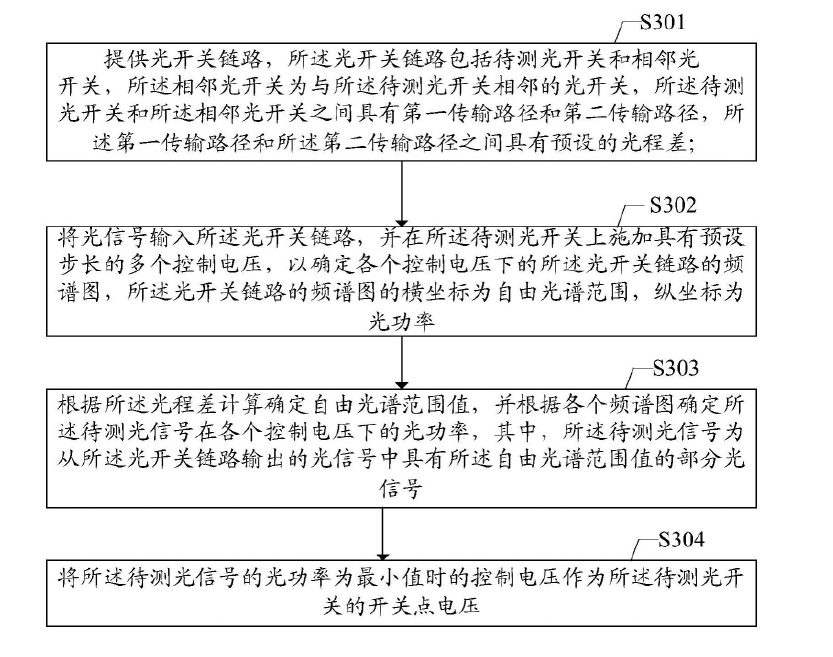

圖 3：標定流程示意圖

步驟 1：獲取波域掃譜圖

對待測光開關施加 “預設步長的多個控制電壓”（如電壓范圍 0-25V，步長 0.5V），同時用不同波長的光信號（如 1530nm、1530.1nm…1570nm）掃描鏈路。

通過光探測器測量每個波長對應的輸出光功率，在終端生成 “波域掃譜圖”（如圖 4 所示）—— 橫坐標為波長，縱坐標為光功率，反映不同波長下的光功率變化。

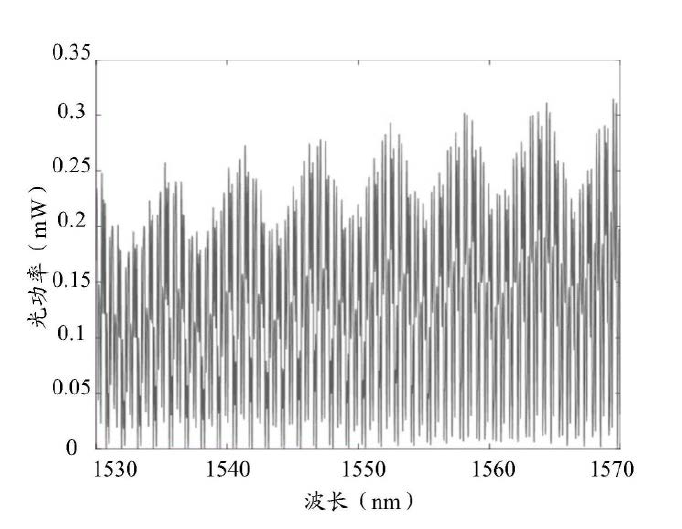

圖 4：波域掃譜圖

步驟 2：轉換為頻譜圖（含自由光譜范圍）

對波域掃譜圖進行傅里葉變換，將 “波長 - 光功率” 關系轉換為 “自由光譜范圍（FSR）- 光功率” 關系，得到頻譜圖（如圖 5 所示）。其中，自由光譜范圍（FSR） 【是干涉信號的關鍵參數，代表相鄰兩個干涉峰的波長差，其值由光程差計算得出：

FSR = λ2 / (n?×ΔL)

公式中：λ 為預設波長（如 1550nm，取掃描波長的平均值），n?為光波導的群折射率（硅基波導的 n?約為 3.45），ΔL 為兩條光傳輸路徑的光程差（如 10μm）。

例如，當 λ=1550nm、n?=3.45、ΔL=10μm 時，FSR= (1550×10??)2 / (3.45×10×10??) ≈ 0.068nm，即頻譜圖中相鄰峰的間隔為 0.068nm。

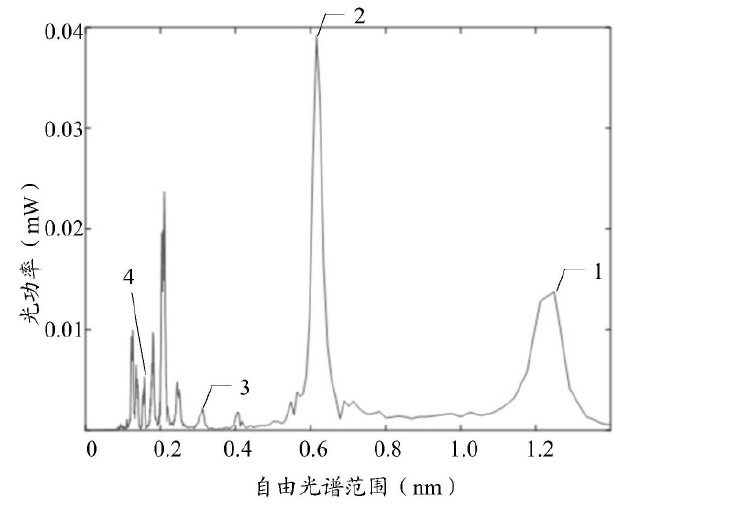

圖 5：頻譜圖

步驟 3：確定各電壓下的目標光功率

由于鏈路中各相鄰光開關的光程差不同，每個光開關對應的 FSR 值也不同（如第 1 個光開關對應 FSR?=0.068nm，第 2 個對應 FSR?=0.085nm）。在頻譜圖中，找到與待測光開關 FSR 值匹配的 “目標干涉峰”，讀取該峰對應的光功率 —— 此功率即為 “待測光信號的光功率”（僅由待測光開關的電壓控制，不受其他光開關影響）。

步驟 4：定位開關點電壓

重復步驟 1-3，獲取待測光開關在所有控制電壓下的目標光功率，繪制 “電壓 - 光功率” 曲線（如圖 6 所示）。當光功率達到最小值時，對應的電壓即為開關點電壓 —— 原理是：當電壓為真實開關點時，光開關僅允許一路光信號通過（直通或交叉狀態），兩條傳輸路徑中只有一條有光，無干涉發生，光功率最??；若電壓非開關點，兩路光信號均有傳輸，干涉后光功率升高。

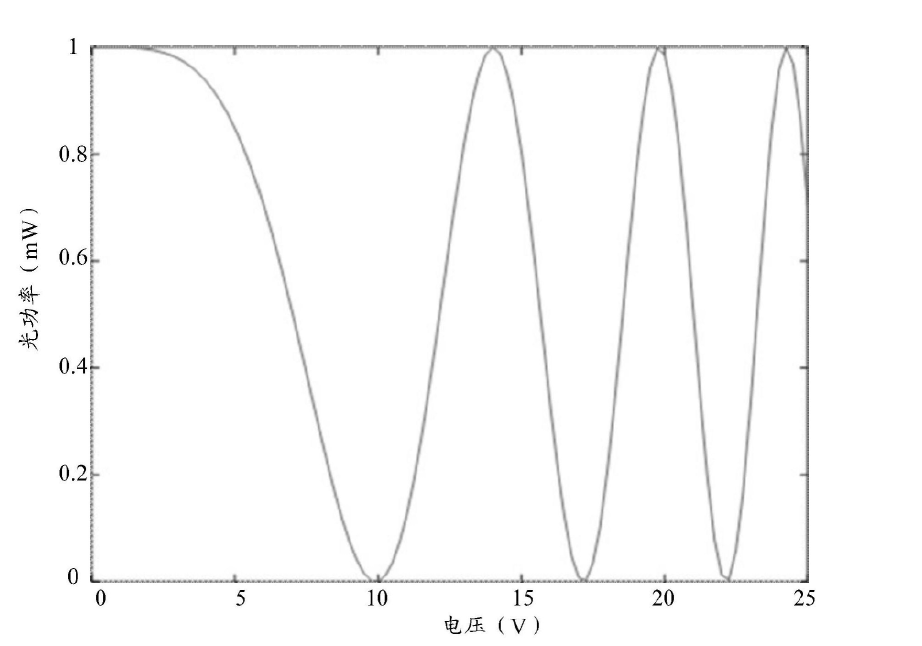

圖 7：電壓 - 光功率響應曲線（ALT 標簽：）

3. 多光開關鏈路的標定技巧

若鏈路含 N 個光開關（N≥3），需按 “從前到后” 的順序標定，確保精度：

1.      先標定第 1 個光開關：此時其他光開關施加默認電壓（如 0V），按上述步驟確定其開關點電壓；

2.      標定第 i 個光開關（2≤i≤N-1）：對第 1 至 i-1 個光開關施加已標定的開關點電壓（使其處于穩定狀態），再按步驟 1-4 標定第 i 個；

3.      標定第 N 個光開關（最后一個）：由于其后方無其他光開關，無需依賴干涉信號，直接測量不同電壓下的總光功率，取功率極大值與極小值對應的電壓為開關點（極大值對應 “直通 / 交叉” 狀態，極小值對應信號阻斷狀態）。

通過該方法，即使鏈路含 10 個光開關，也可在 1 小時內完成全部標定，且總光損耗控制在 1dB 以?xún)?，遠優于傳統方案。

四、創(chuàng )新方案的技術優勢與實際應用場景

1. 四大核心優勢，適配量產與工程需求

相比傳統 “直接探測法”，廣西科毅光通信的標定方案具有顯著優勢：

此外，方案還支持馬赫曾德?tīng)柛缮鎯xMZI光開關與微機電系統MEMS光開關等主流類型，兼容性覆蓋 90% 以上的光開關產品。

2. 三大應用場景，賦能全光網絡(luò )建設

場景 1：數據中心光交換矩陣

大型數據中心的 “葉脊架構” 需大量 8×8、16×16 光開關矩陣，用于實現服務器間的高速互聯。采用科毅標定方案后，光開關矩陣的誤碼率從 10??降至 10?12，滿足 AI 訓練、云計算等大流量場景的需求，同時每臺矩陣的能耗降低 20W（年節省電費約 175 元 / 臺）。

場景 2：5G 基站前傳網絡(luò )

5G 基站的前傳鏈路需通過光開關實現 “靈活調度”（如基站故障時自動切換備用鏈路）?？埔惴桨傅臉硕ň冗_ ±0.1V，確保光開關在 - 40℃-70℃的戶外環境中仍穩定工作，切換響應時間＜1ms，避免基站斷網風險。

場景 3：長途光纖通信干線

長途干線（如跨省光纖網絡(luò )）中的光開關需長期運行在高穩定性狀態，科毅方案標定的光開關使用壽命從 3 年延長至 5 年以上，減少干線維護次數（從每年 2 次降至每 2 年 1 次），單條干線年維護成本降低 10 萬元。

五、廣西科毅光通信的技術實力與服務保障

作為光通信器件領域的深耕者，廣西科毅光通信不僅掌握光開關標定的核心技術，還具備從研發到量產的全鏈條能力：

1.      研發團隊：核心成員來自清華大學、電子科技大學等高校，擁有 10 年以上光芯片研發經驗，已申請光開關相關專利 15 項（含 2 項發明專利）；

2.      生產能力：配備萬級潔凈車間與全自動光器件測試線，光開關月產能達 5000 臺，可滿足批量訂單需求；

3.      服務體系：為客戶提供 “標定 + 調試 + 售后” 一站式服務，免費提供標定軟件（支持 Windows/Linux 系統），并承諾設備故障 24 小時內響應、支持返廠保養維修。
