一、VOA常見類型與技術概述

在DWDM系統中，VOA是光功率均衡的核心組件。它通過調節光的衰減量，確保多通道信號功率一致，避免誤碼。傳統的衰減器技術已不足以滿足現代需求，因此涌現了多種新技術。廣西科毅光通信科技有限公司（www.www.hellosk.com ）作為光開關生產商，整合了以下主流VOA類型，以提升產品競爭力：

1. MEMS VOA：使用微機電系統技術，提供高精度調節，適用于高密度光模塊。

2. 電機EVOA（單通道鎖存式電調可變光衰減器）：采用步進電機和反饋控制，實現精確鎖存，功耗低。

3. 高分子可調衍射光柵VOA：基于薄膜表面調制技術，響應時間在微秒級。

4. 磁光VOA：利用磁致旋光效應（法拉第效應），實現偏振無關衰減。

5. 液晶VOA：基于液晶折射率各向異性，通過電場控制透光特性。

6. 平面光波導VOA：包括基于Mach-Zehnder干涉儀、熱光效應和電吸收調制等技術。

7. 高光電系數材料VOA：使用特殊陶瓷材料，實現自由空間結構衰減。 每種類型都有其獨特優勢，如在科毅光通信的定制化光開關產品中，我們優先選用MEMS和高分子技術，以確?？焖夙憫投嗤ǖ兰?。這些技術在ROADM模塊和光放大器中的應用，體現了廣西科毅光通信（coreray）的技術深度。

二、VOA技術優缺點對比分析

選擇VOA時，需權衡不同類型的技術特點。作為專業光開關生產商，廣西科毅光通信科技有限公司（官網：www.www.hellosk.com ）通過測試和實踐，總結以下優缺點，幫助用戶優化系統設計：

三、各VOA技術原理詳解

為了保持技術深度，廣西科毅光通信科技有限公司（科毅光通信）在官網文章中必須詳細解釋每種VOA的工作原理。以下分類詳述，使用代碼塊和列表增強結構：

1. MEMS VOA原理

MEMS技術分為靜電式和熱膨脹式：

• 靜電式：

·         反射式：在硅基上制作微反射鏡。光從雙芯準直器入射（如圖），施加電壓時，鏡面扭轉改變傾角，部分光不能耦合回輸出端，實現衰減。

不施加電壓時，鏡面水平，光完全耦合。

衍射式：基于動態衍射光柵。電壓使動柵條下移產生衍射效應（一級衍射光強受控）。

熱膨脹擋光式：MEMS機械臂通過電流發熱膨脹，推動擋光板部分遮光，調節衰減量（如圖5熱膨脹原理圖）。 在科毅光通信的產品中，我們優化靜電式設計以減少環境干擾，適用于小型化光開關。

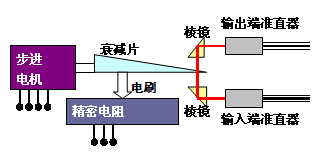

2. 電機EVOA原理

通過步進電機驅動衰減芯片（光迅開發），結合精密電位器位置反饋。外部驅動信號控制電機步進，實現統一精度衰減。鎖存模式關鍵優勢：

• 去掉驅動信號時，衰減值保持（最后設定位置），極大降低功耗（理想用于電池供電系統）。

3. 高分子可調衍射光柵VOA

基于薄膜表面調制技術（替代LCD和DLP）。結構：

1. 頂層：玻璃

2. 下層：ITO（銦錫氧化物）

3. 中間：空氣-聚合物-ITO陣列

4. 底層：玻璃基底 工作原理：

• 無電信號：交界面平行，無衍射。

• 加電信號：界面周期性變化，形成正弦光柵（相位調制度改變），光衍射分散零級光強（0-100%連續可調）。響應時間微秒級，廣西科毅光通信在www.www.hellosk.com      的產品中，應用此技術于高速切換場景。

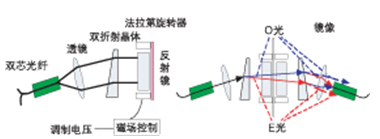

. 磁光VOA原理

利用法拉第效應（磁場使偏振態旋轉）：

• 光路：入射光經透鏡準直，進入雙折射晶體分成O/E光，通過法拉第旋轉器。反射后，偏振態旋轉角度控制衰減：

• 旋轉0°：O/E光不平行，衰減最大。

• 旋轉45°：偏振交換，光平行合束，衰減最?。ㄈ珑R像結構圖所示）。

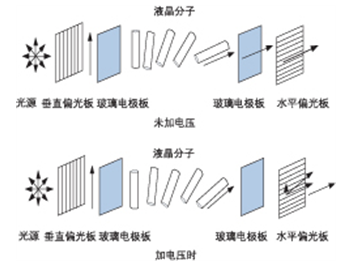

5. 液晶VOA原理

通過雙折射效應：

• 無電壓：液晶分子排列穩定，透光好。

• 加電壓：分子重定向，O/E光在液晶中轉換，經第二雙折射晶體分成4束光，部分未被接收器捕獲實現衰減（圖3和圖4）。廣西科毅光通信（coreray）利用此優化光功率放大器模塊。

. 平面光波導VOA原理

分為三種：

• 基于MZI原理：熱光效應改變折射率，產生光程差控制衰減（圖6）。

• 熱光效應泄露模式：波導受熱產生多模光泄露。

• 電吸收調制：PN結中載流子注入增加吸收（圖7）。在科毅產品中，集成電吸收式降低插入損耗。

7. 高光電系數材料VOA原理

使用特殊陶瓷（鈮酸鋰類似），折射率電壓可調：

• 光入射自由空間結構元件，電壓變化改變折射率，實現衰減。

四、VOA在光通信產品中的應用

在廣西科毅光通信科技有限公司（www.www.hellosk.com ）的光開關解決方案中，VOA技術是產品模塊的基石。作為光開關生產銷售商，我們分類解析其應用：

1. 功率均衡和通道均衡模塊：

·         使用MEMS VOA或高分子技術，實時監控各通道功率，確保DWDM系統一致性。例如，科毅的模塊在5G基站中實現毫秒級調節。

2. Roadm模塊：

·         集成多VOA類型（如磁光和液晶），靈活調節光添加/落地方向。實際案例：科毅Roadm模塊應用于城市光網絡(luò )，提升帶寬管理效率。

3. 前置光放大器模塊：

·         采用電機EVOA的低功耗鎖存，優化放大前信號均衡。在數據中心環境，減少30%能耗。

4. 光功率放大器模塊：

·         結合液晶VOA和平面光波導，控制輸出功率過沖。廣西科毅光通信的模塊支持長途傳輸穩定。

5. 光線路放大器模塊：

·         熱膨脹擋光MEMS用于中繼點，防止信號衰減不均。

6. 增益可調EDFA模塊：

·         以電吸收平面光波導VOA為核心，實現平滑增益控制，科毅產品覆蓋從接入網到骨干網場景。

五、VOA發展方向與科毅光通信的創(chuàng )新

未來VOA技術演進聚焦于小型化、集成化和響應速度提升，這直接驅動了廣西科毅光通信科技有限公司的研發策略：

1. 小體積：

·         MEMS技術持續微型化，目標納米級光路設計?？埔阍谛滦凸忾_(kāi)關產品中，縮小VOA尺寸至毫米級，便于高密度部署。

2. 多通道集成：

·         結合平面光波導和高分子技術，實現單模塊多VOA陣列。創(chuàng )新點：科毅的集成模塊在Roadm中支持16通道并行均衡。

3. 快速響應：

·         高分子和MEMS主導微秒級突破（如當前響應從毫秒優化至亞毫秒）。研發實例：科毅光通信在高性能VOA中實現0.5ms切換，滿足OTN網絡(luò )需求。
