在5G、云計算與人工智能交織的數字時代，數據傳輸需求呈現爆發式增長，傳統光電轉換架構面臨帶寬與時延的雙重瓶頸。MEMS（微機電系統）光開關憑借其毫秒級響應速度、超高密度集成能力和卓越的穩定性，已成為構建下一代智能光網絡(luò )的核心引擎。

作為國內領先的光通信器件解決方案提供商，廣西科毅光通信科技有限公司（http://www.www.hellosk.com）深耕MEMS光開關技術，為數據中心、5G傳輸網及國防通信等領域提供高性能、高可靠的光路調度解決方案。

一、技術解析：MEMS光開關的工作原理與核心優勢

MEMS光開關的核心在于其精密微鏡陣列與靜電驅動結構的協同。通過半導體微納加工工藝，在硅基材料上制造出可動微鏡和靜電梳齒驅動器。當施加驅動電壓時，靜電引力使微鏡產生納米級精密偏轉，從而改變光束傳播路徑，實現光路的動態切換。

關鍵技術結構：

·         2D數字式結構：微鏡僅需“開/關”兩個狀態，控制簡單，適用于中小規模矩陣（如64×64端口）

·         3D模擬式結構：微鏡可多角度連續偏轉，僅需2N個鏡片即可實現N×N大規模交換（最高達1152×1152端口），突破傳統架構限制6

性能優勢對比：

廣西科毅通過優化靜電梳齒驅動結構與氣膜阻尼控制，將開關響應時間壓縮至0.6 ms級，較傳統系統提速4倍7。同時采用高精度硅微鏡拋光工藝，實現插入損耗<0.5 dB、串擾<-70 dB的業界領先性能。

二、創(chuàng )新應用：從數據中心到國防系統的技術賦能

1. 數據中心光交換架構變革

谷歌Apollo項目通過部署Palomar MEMS光交換系統（OCS），徹底重構數據中心Spine層架構：

·         采用雙MEMS反射鏡陣列（136通道），替代傳統電交換機組

·         結合光環形器技術，實現帶寬倍增

·         功耗僅108W，較電子交換降低40%，成本下降30%

這一創(chuàng )新使得谷歌TPU v4超算集群能動態配置4096個AI芯片的互聯拓撲，主機可用性門檻從99.9%降至99.0%，大幅提升算力資源彈性。

2. 國防通信系統高速響應

在防空導彈系統中，科毅開發的8通道MEMS光開關陣列：

·         采用雙層靜電梳齒驅動結構

·         響應時間0.627 ms，僅為傳統系統的1/4

·         通過氣膜阻尼優化，實現位移精度±0.1μm

顯著縮短目標鎖定與指令傳輸延遲，成為現代防空網絡(luò )的“神經傳導加速器”。

3. 5G前傳/中傳動態調度

運營商在CRAN架構中部署MEMS光開關：

·         實現基站-云中心間光鏈路毫秒級重構

·         支持波長無阻塞調度，避免光電轉換瓶頸

·         單機架功耗降低35%，空間占用減少60%

三、技術攻堅：科毅突破MEMS制造的核心瓶頸

MEMS光開關的性能極限取決于微納加工精度與材料創(chuàng )新。廣西科毅聯合國內頂尖科研機構，攻克三大技術壁壘：

1. 高深寬比微結構加工

引入172nm真空紫外光刻技術：

·         光子能量達7.23 eV，直接打斷C-C鍵

·         支持SU-8膠深寬比20：1的微鏡支柱成型

·         側壁垂直度誤差<0.5°，較傳統i線光刻提升3倍

2. 驅動控制優化

·         開發磁保持(Latching)機構，工作狀態零靜態功耗

·         采用閉環反饋控制算法，通過850nm監控光路實時校準微鏡角度

·         集成壓電陶瓷傳感器，位移分辨率達0.01μm

3. 環境適應性提升

·         寬溫工作設計（-40℃ ~ +85℃）

·         振動穩定性>5Grms，滿足GJB150A-2009軍標

·         濕熱環境壽命加速測試>5,000小時

四、未來趨勢：MEMS光開關的技術演進方向

1. 超高速響應

·         Fujitsu實驗室已實現1μs級切換的80通道開關

·         科毅正在開發壓電驅動MEMS，目標突破100ns響應極限

2. 光電共封裝集成

·         將MEMS驅動電路與硅光芯片3D堆疊

·         通過TSV硅通孔技術實現電互連

·         封裝密度提升5倍，延遲降至ps級

3. 智能化管控

·         集成AI動態路由算法，根據業務流預測光路配置

·         支持SDN控制器協議（如OpenFlow）

·         實現故障鏈路自愈（切換時間<10ms）

據CIR預測，全球光MEMS市場規模將在2025年突破30億美元，其中數據中心與AI集群占比將超60%6。

五、廣西科毅：中國MEMS光開關技術的創(chuàng )新引擎

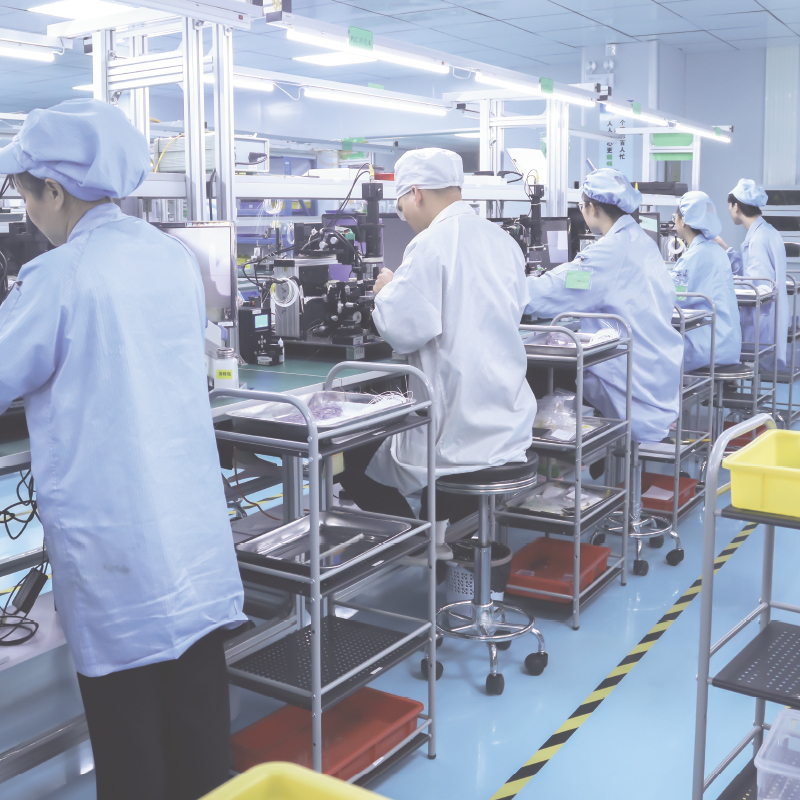

廣西科毅光通信科技有限公司（http://www.www.hellosk.com）依托自主MEMS晶圓生產線與軍品級可靠性實驗室，已實現全系列產品國產化：

核心產品矩陣：

·         高速響應型：K系列磁保持開關（切換<3ms），專用于OLP保護

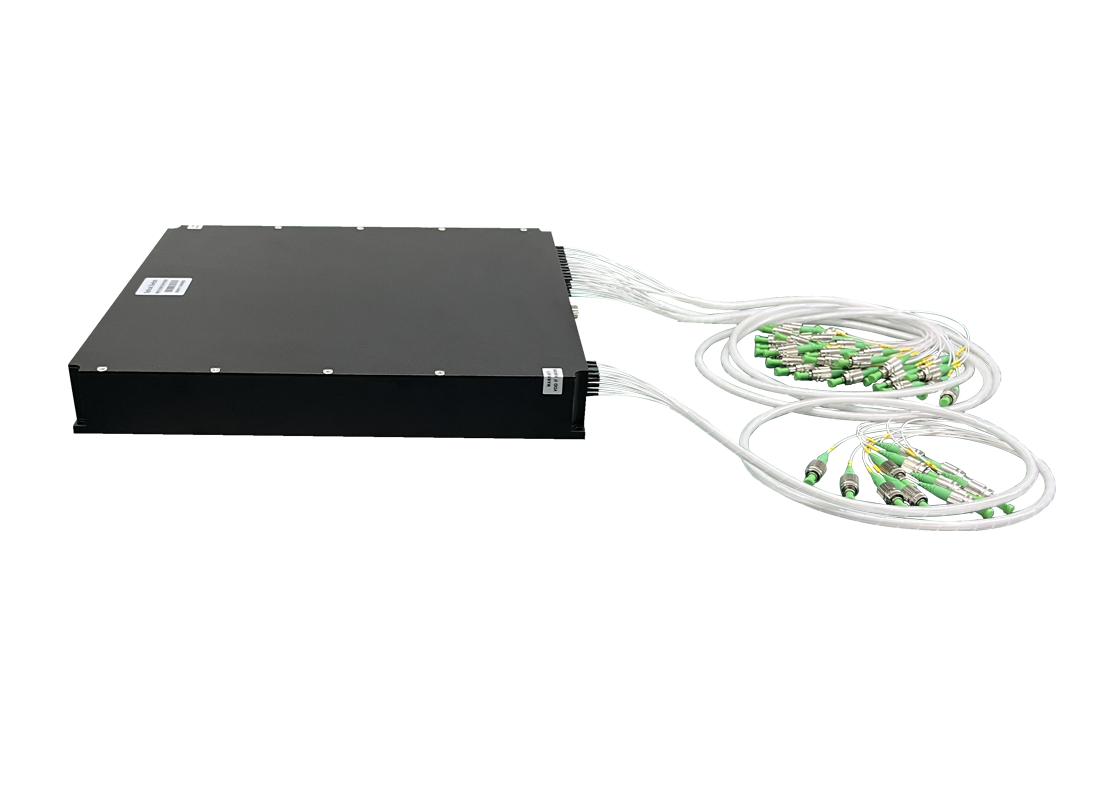

·         大規模交換型：M系列3D-MEMS矩陣（128×128端口），適用于OXC節點

·         耐環境型：G系列寬溫開關（-40~85℃），滿足車載/航天需求

技術創(chuàng )新成果：

·         插損<0.4dB：通過微鏡表面等離子拋光實現

·         壽命>5,000萬次：?jiǎn)尉Ч桡q鏈抗疲勞設計

·         功耗<0.1W/端口：采用靜電保持技術

在近期某衛星通信項目中，科毅的64×64 MEMS光開關矩陣成功實現星間鏈路動態重構，時延抖動控制在μs級，為6G空天地一體化網絡(luò )奠定基礎。

速度即競爭力，連接創(chuàng )造價值。MEMS光開關憑借其革命性的性能突破，正在重塑從數據中心到國防通信的全球網絡(luò )架構。廣西科毅光通信（http://www.www.hellosk.com）將持續深耕微機電光學技術，推動國產光交換芯片自主創(chuàng )新。

立即行動：

·         訪問 www.www.hellosk.com/MEMS 獲取 《MEMS光開關技術白皮書》

·         申請免費樣品測試：親驗0.5ms高速切換性能

·         聯系技術團隊定制 >256×256超大規模光交換矩陣
