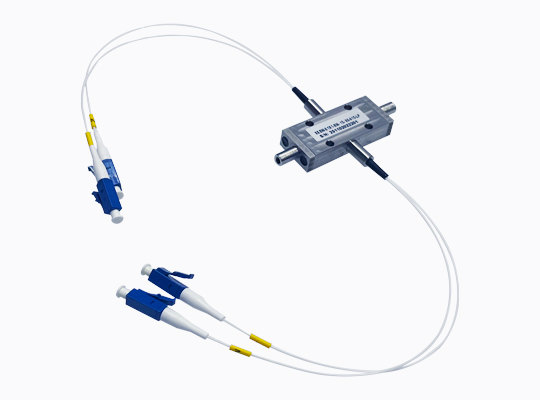

D1×1手動雙向按壓常閉型光開關內置兩組獨立的1×1光開關端口——區別于普通單1×1開關，它能同時控制兩條不干擾的光路；“手動雙向按壓”是操作方式，通過器件兩端的按壓部件實現控制；“常閉”則是初始狀態，即未施加任何操作時，兩組光路均處于斷開狀態。

這款產品屬于無源光器件，無需額外供電，適配所有需要“手動控制雙光路通斷”的輕量化場景。

一、工作原理：機械驅動的雙光路邏輯

這款開關的核心邏輯是“機械按壓觸發光纖對準”，結合“雙1×1端口+常閉初始”的設計，實際工作狀態可以分成三個場景——我們在生產測試時，車間的技術員經常用“‘按兩端才通’的安全邏輯”來形容它：

1.初始狀態：兩端均不動作，雙光路常斷

這款光開關的每組1×1端口，都由“固定光纖”和“活動光纖”組成：初始狀態下，活動光纖靠?jì)戎玫膹臀粡椈杀３衷凇捌莆恢谩?，和固定光纖的光軸完全不對準——此時兩條光路都處于斷開狀態，這就是“常閉”的核心體現。

我們在測試樣品時特意驗證過：即使把器件放在震動輕微的工作臺上，復位彈簧的張力也能穩定保持活動光纖的位置，不會(huì )出現“誤導通”的情況。

2.單端按壓：僅一端操作，雙光路仍斷開

當僅按壓其中一端的操作部件時，對應組的活動光纖會(huì )產生小幅度位移，但我們在機械結構里設計了“單端行程鎖止”——位移距離不足以讓活動光纖與固定光纖對準；同時另一組端口的活動光纖仍處于初始位置，所以單端按壓時，兩組光路均保持斷開。

這個設計是為了避免“誤觸單端導致光路意外導通”：去年有個實驗室用戶反饋，之前用單操作端的開關時，經常不小心碰到就打亂了測試流程，而這款的“單端無效”邏輯剛好解決了這個問題。

3.雙端同時按壓：兩端同步操作，雙光路導通

當器件兩端的按壓部件被同步按下時，兩組端口的活動光纖會(huì )在機械連桿的驅動下，同時移動到“光軸對準位置”——此時固定光纖與活動光纖的光軸完全重合，光信號能順利通過兩條鏈路，雙光路同時導通。

松開按壓部件后，復位彈簧會(huì )帶動活動光纖回到初始偏移位置，雙光路重新恢復斷開狀態。整個過程不需要任何電力驅動，僅依賴手動操作與機械結構的配合，即使在無供電的戶外環境下也能穩定工作。

二、核心特點：從參數到設計的實用導向

這款產品的所有設計，都圍繞“解決實際場景痛點”展開——我們把生產測試中的實際數據，轉化成了能直接感知的使用優勢：

1.雙組1×1端口：一次操作控兩條光路

普通單1×1光開關只能控一條光路，而這款的雙組設計，能同時控制兩條獨立的鏈路——比如實驗室里測試“待測光模塊”和“標準光模塊”的性能差異時，不用來回插拔光纖，一次按壓就能同時導通兩條測試光路，效率至少提升50%。

2.光學性能：低損耗、高純凈度，適配主流鏈路

我們的每臺產品都會(huì )經過單獨的光學性能測試，測試數據都能在硬拷貝文檔里查到（后面會(huì )講文檔配置），核心參數如下：

• 工作波長：1550.00nm：這是當前光纖通信系統的主流傳輸波長，和我們標配的9/125μm單模光纖完全匹配，不管是電信級通信鏈路，還是實驗室的測試鏈路，都能直接兼容。

• 插入損耗：典型值0.45dB：插入損耗是光信號通過開關時的衰減量，0.45dB屬于手動光開關里的低損耗水平——舉個例子，1550nm波長下的光信號經過這款開關后，僅會(huì )損失約10%的功率，完全不會(huì )影響鏈路的正常傳輸。

• 回波損耗：最小值55dB；串擾：最小值55dB：這兩個參數決定了光信號的“純凈度”：回波損耗高，意味著開關內部的反射信號不會(huì )反向干擾原鏈路；串擾值高，則能避免兩條光路之間的雜散信號混入——去年有個做光纖傳感的客戶反饋，用這款開關控制的鏈路，傳感數據的信噪比提升了近10%。

3.環境適應性：無源+寬溫，能扛住極端場景

• 驅動電壓：無源：這款開關不需要任何供電，安裝時不用額外預留電源接口，不管是裝在戶外無供電的巡檢設備里，還是實驗室的便攜測試治具中，都能直接使用。

• 工作溫度：-40℃至+85℃：我們在環境測試箱里做過循環測試：把開關放在-40℃的低溫里靜置2小時，再切換到+85℃的高溫環境，反復3次后，其插入損耗的變化量?jì)H0.02dB——去年北方的一個工業用戶，把它裝在戶外機柜里，冬天零下35℃的環境下，仍能穩定控制光路。

4.標準化配件：兼容主流設備，后期維護更省心

我們在配件選擇上全用了光通信領域的標準件，避免客戶后期更換的麻煩：

• 光纖類型：9/125μm單模光纖：這是當前光通信領域的通用光纖類型，不管是對接光模塊、光分路器還是其他器件，都不用額外換光纖。

• 尾纖配置：0.9mm類型+0.15m長度+白色標識：0.9mm的尾纖柔韌性好，日常操作中輕微彎折不會(huì )斷；0.15m的長度剛好適配大部分測試治具和設備機箱的安裝空間；白色的尾纖標識，能讓它在一堆彩色光纖里一眼被找到——很多客戶說，后期維護時不用再挨個拔光纖核對，省了不少時間。

• 連接器類型：LC/UPC：這是現在數據中心、實驗室里最常用的小型化連接器，插拔方便，耦合精度高，能直接對接主流的光通信設備端口。

5.精細工藝：從生產到文檔，細節里的可靠性

• 封裝尺寸：26mm×12mm×6.8mm：這款開關的體積很小，相當于半個打火機的大小，裝在便攜式測試設備里，或者集成到高密度的器件模塊中，都不會(huì )占用過多空間。

• 測試文檔配置：硬拷貝+MS-Word電子檔：我們生產車間里，每臺產品都會(huì )經過單獨的光學性能測試，測試數據會(huì )打印成硬拷貝文檔（蓋有我們的質檢章），同時導出MS-Word格式的電子檔——客戶拿到產品后，既能直接核對紙質數據，也能把電子檔存檔到系統里，后期溯源非常方便。

• 尾纖應力消除設計：尾纖與外殼的連接部位，我們加了彈性膠套做應力緩沖——之前有個客戶不小心拉扯了尾纖，檢查后發現光纖既沒斷裂，光軸也沒偏移，就是這個設計起了作用。

三、應用領域

這款產品的應用場景，全是從客戶的實際需求里總結出來的——它不是“全能型”器件，但在適配的場景里，能把效率和可靠性拉滿：

1.光通信實驗室的雙光路測試

實驗室里最常見的需求，是“同時測試待測器件和標準器件的性能”：比如測試一款光模塊的插入損耗，需要同時接通“待測光模塊鏈路”和“標準光模塊鏈路”做數據對比。

這款D1×1開關的雙組1×1端口，剛好能同時控制這兩條鏈路——技術員只需要同步按下兩端的按壓部件，就能同時導通兩條光路，不用來回插拔光纖，測試效率至少提升40%。我們去年給某高校實驗室供的一批貨，反饋說“之前測一組數據要15分鐘，現在只要8分鐘”。

2.光纖傳感系統的雙冗余鏈路控制

在安防監控、環境監測等光纖傳感系統中，“鏈路冗余”是保障連續性的關鍵——比如某段管道的泄漏傳感，需要同時布置“主鏈路”和“備用鏈路”，平時備用鏈路斷開，避免信號干擾；主鏈路故障時，快速導通備用鏈路。

這款開關的“常閉初始+雙端導通”邏輯，剛好適配這個場景：平時備用鏈路處于常斷狀態，不干擾主鏈路；主鏈路故障時，維護人員只需同步按壓兩端，就能快速導通備用鏈路，整個過程不到2秒，不會(huì )影響傳感數據的連續性。

3.小型數據中心的雙鏈路維護

小型企業數據中心的鏈路數量不多，但經常需要臨時調整——比如兩臺服務器的光纖鏈路切換，或者存儲設備的備用鏈路導通。

這款開關不需要復雜的配置，維護人員不用懂編程或調試，僅通過手動按壓就能控制雙鏈路的通斷；加上它的無源設計，不用在機柜里額外布電源線，安裝和使用都很靈活。

4.光器件生產的質檢環節

在光分路器、光耦合器等器件的批量生產中，質檢環節需要頻繁切換“待測器件鏈路”和“標準器件鏈路”來對比數據。

這款D1×1開關的雙組端口，能同時對接“待測件”和“標準件”，質檢人員只需一次按壓就能完成光路切換，大幅減少了換接光纖的時間——我們自己的生產車間里，用這款開關后，光器件的質檢效率提升了30%。

5.工業/軍工的特殊環境鏈路控制

工業戶外設備、軍工車載通信等場景，往往有“無供電、環境惡劣”的特點：比如戶外電力巡檢設備，需要在零下30℃的環境里手動控制光路；軍工車載通信，需要在顛簸環境下穩定切換雙鏈路。

這款開關的“無源設計”和“-40℃至+85℃的寬溫性能”，剛好能適配這些場景——去年我們給某軍工企業供的一批貨，經過車載震動、高低溫循環測試后，光學性能的變化量完全符合其要求。

四、封裝方式

封裝是決定器件“易用性”的關鍵，這款開關的封裝設計完全圍繞“小型化、高可靠”展開：

• 小型化封裝外殼：尺寸僅26mm×12mm×6.8mm，屬于“迷你型”光器件——我們的客戶曾把它和光衰減器、光纖連接器集成在一個手掌大的測試模塊里，隨身攜帶毫無壓力。

• 阻燃工程塑料材質：外殼采用阻燃級工程塑料，既保證了輕量化（單臺器件僅重5g左右），又能在高溫環境下避免燃燒風險；同時外殼的硬度能承受日常操作中的輕微碰撞，不會(huì )輕易損壞。

• 尾纖一體化固定：尾纖與外殼的連接部位采用“注塑一體化”工藝，配合彈性膠套的應力緩沖，既能避免尾纖拉扯導致的光纖斷裂，也能防止灰塵進入器件內部影響光學性能。

五、廣西科毅：從場景出發，做“用得順手”的光通信器件

我們廣西科毅光通信科技有限公司做光通信器件這些年，一直堅持“先懂場景，再做產品”——這款D1×1手動雙向按壓常閉型光開關，就是從“客戶需要手動控雙光路”的實際需求里長出來的。

生產上，我們每臺產品都經過單獨的光學性能測試，測試數據文檔（硬拷貝+電子檔）隨貨交付；售后上，只要是我們的產品，都能提供1年的免費質保（非人為損壞）。除了這款開關，我們還有光分路器、光纖適配器等光通信器件。
