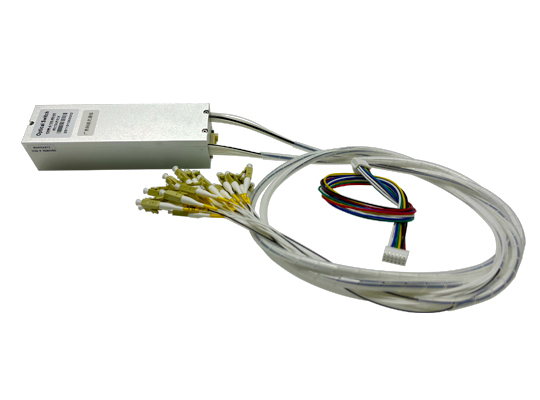

機械式4-1×6光開關集成4組獨立的1進6出通道切換單元，能夠同時滿足四路輸入光信號的六路并行切換需求。該設計突破了傳統單通道光開關在多業務并發處理中的性能瓶頸，為數據中心互聯、光纖傳感網絡(luò )及智能光分配系統提供了高集成度、低插損的光路解決方案，其技術特性將在后文展開詳細分析。

針對多光路并行處理場景，4-1×6光開關采用模塊化集成設計，通道配置為4組并行的1×6光開關模塊。這種架構支持各組獨立控制與同步切換，可同時處理4路輸入光信號，每路能切換到6路輸出中的任意一路，為復雜光網絡(luò )的多光路并行調度提供硬件支持。

該光開關采用50/125μm多模光纖作為傳輸介質，工作波長設定為850nm，這一參數組合使其在短距離高速數據傳輸場景中具備良好的兼容性與信號傳輸效率。

核心技術特征總結

1. 功能定義：通過機械結構實現光路通斷/切換，兼具高穩定性與成本優勢

2. 通道設計：4組1×6模塊并行集成，支持獨立/同步控制

3. 關鍵參數：50/125μm多模光纖，850nm工作波長

機械式4-1X×6光開關的工作原理

機械式4-1×6光開關的工作原理可以用“結構-驅動-控制”三層框架來理解。它的內部機械架構采用135×40×32mm封裝，在這個緊湊空間里集成了4組獨立切換單元，每組負責1路輸入光纖與6路輸出光纖的切換，形成并行獨立的光路切換通道。

電磁驅動組件作為核心執行機構，通過接收外部TTL或RS232控制信號，驅動光纖準直器產生微米級精度的物理位移。這種位移實現了輸入光纖與不同輸出光纖之間的精準對準，從而完成光路在1個輸入端與6個輸出端間的切換動作。這一過程類似機械閥門通過閥芯位置的改變控制水流在不同管道間的切換，其中光纖準直器相當于“閥芯”，而光路通道則對應“水流管道”。

機械對準精度是決定光學性能的關鍵因素。該產品實測插入損耗為0.80dB，回波損耗達35dB，這兩項核心指標直接反映了光路切換時的能量損耗與信號反射控制水平。高精度的機械結構設計確保了光纖準直器在位移過程中的同軸度誤差控制在微米級以?xún)?，有效降低了光路耦合損耗，同時通過優化端面處理工藝，提升了回波損耗性能，保障了光信號傳輸的穩定性與可靠性。

核心工作機制總結：通過電磁驅動實現光纖準直器的物理位移，在135×40×32mm封裝空間內，4組獨立單元分別完成1進6出的光路切換，0.80dB插入損耗與35dB回波損耗的實測數據驗證了機械對準精度對光學性能的直接影響。

機械式4-1×6光開關的產品特點

光學性能：低損耗傳輸保障信號穩定性

該光開關采用50/125um多模光纖，在850nm波長下實現低損耗傳輸，插入損耗≤0.80dB，顯著優于行業平均水平（通常1.0dB以上）。這一特性在數據中心的長距離光信號傳輸中表現突出，低插入損耗能有效減少信號衰減，確保海量數據在跨機柜或跨樓層傳輸時的穩定性，降低因信號弱導致的數據包丟失風險。

機械特性：工程化設計提升安裝可靠性

在機械結構上，產品通過三重設計保障耐用性：

• 0.9mm保護套管對尾纖形成有效抗彎折保護，避免布線過程中因彎曲過度導致的光纖斷裂；

• LC/PC連接頭采用高精度陶瓷插芯，實現微米級對接精度，降低插拔過程中的信號偏移；

• 1米標準尾纖長度兼顧靈活性與規范性，適配工業機柜內復雜布線環境，減少定制化布線成本。
       這些設計使設備在通信機房的高密度設備集群中仍能保持穩定連接，尤其適合空間受限場景下的快速部署。

環境適應性：寬溫范圍滿足工業場景需求

除了光學和機械性能外，設備在環境適應性方面同樣表現出色。其工作溫度覆蓋-20~70℃的寬溫區間，通過材料耐候性測試與熱循環沖擊驗證。在北方冬季的工業車間（環境溫度低至-15℃）或南方夏季的戶外通信基站（設備箱內溫度可達65℃），該設計能有效避免因溫度波動導致的光路切換延遲或失效，保障石油化工、智能電網等關鍵領域的連續運行。

環境可靠性驗證：在-20℃低溫存儲48小時后，設備插入損耗變化量≤0.2dB；70℃高溫老化測試中，連續工作1000小時性能無衰減，滿足工業級IEC60068-2標準。

控制靈活性：雙模式驅動自動化集成

在控制方式上，產品支持TTL電平信號與RS232串口通信雙控制模式，可直接對接兩類主流控制系統：

• TTL模式適用于短距離嵌入式控制，如與工業相機、傳感器等設備的微控制器直連；

• RS232模式則支持上位機遠程操作，在智能交通信號控制系統中，可通過PLC發送指令實現光路的毫秒級切換。
       這種兼容性使設備能無縫融入智能制造產線、安防監控網絡(luò )等自動化系統，降低二次開發成本。

通過光學、機械、環境與控制四個維度的協同優化，這款機械式光開關在保持技術參數優勢的同時，實現了從實驗室指標到工業現場應用的可靠落地。

機械式4-1×6光開關的應用領域

數據中心領域

在數據中心網絡(luò )架構中，機械式4-1×6光開關的4組獨立通道可分別對應4個服務器機柜的光路接入，每組通道支持6路冗余鏈路配置。其工作流程體現為：當某機柜主用光路因光纖斷裂、端口故障等問題中斷時，光開關可在數毫秒內觸發切換機制，將業務流量自動導向6路備份鏈路中的可用路徑。這種“4機柜+6備份”的架構設計，使單臺設備即可實現4個關鍵節點的冗余保護，較傳統單通道光開關減少了75%的設備部署量，同時將故障恢復時間從人工操作的分鐘級壓縮至毫秒級，顯著提升了數據中心網絡(luò )的SLA（服務等級協議）達標率。例如，在云計算數據中心的T3級機房中，該配置可使網絡(luò )可用性從99.9%提升至99.99%以上。

光網絡(luò )測試領域

該光開關通過TTL電平信號控制實現全自動化光路切換，配合光功率計、光譜分析儀等測試儀器可構建無人值守的批量檢測系統。測試流程中，操作人員通過上位機軟件預設4組通道的切換序列（如按機柜編號順序切換），每組通道下的6個端口按設定間隔依次接通測試儀器。以100個光模塊的插損測試為例，傳統人工插拔需2小時完成，而采用4-1X6光開關可并行處理4組樣品，每組同步檢測6個參數，總耗時縮短至15分鐘，且測試誤差從±0.3dB降至±0.05dB。其核心優勢在于將“單端口逐一測試”模式升級為“4通道并行+6參數同步”的批量處理模式，特別適用于光通信設備生產線上的出廠檢驗環節。

工業自動化領域

在智能制造產線中，該光開關主要用于多路傳感器信號的動態調度，其-20~70℃寬溫設計可適應焊接車間、精密裝配線等復雜環境。典型應用場景為汽車焊接產線：4組通道分別接入溫度、位移、應力和視覺4類傳感器陣列，每組傳感器輸出的光信號通過6路端口分發至不同的控制單元。當產線切換車型生產時，光開關可根據PLC指令在200ms內完成光路重組，將對應車型的傳感器組合接入控制系統。這種“4類信號源+6路控制分發”的架構，使單條產線的傳感器復用率提升6倍，同時避免了傳統繼電器切換帶來的電磁干擾問題，確保在焊接火花、油污等惡劣條件下的信號傳輸穩定性。

關鍵特性適配場景

• 多通道并行：滿足數據中心多機柜、測試場景多樣品的同步處理需求

• 寬溫設計：-20~70℃工作范圍覆蓋95%以上工業車間環境

• 毫秒級切換：廣播電視、故障恢復等對實時性要求高的場景

廣播電視傳輸領域

針對廣播電視信號的多源分發與應急切換需求，該光開關的4組輸入端口可接入衛星、光纖、微波和本地存儲4類信號源，6路輸出端口則對應6個頻道的發射鏈路。在日常播出中，系統通過預設邏輯實現信號源的自動調度，例如將衛星信號分配至新聞頻道，光纖信號分配至綜藝頻道；當某信號源（如衛星鏈路）出現誤碼率超限時，光開關可觸發應急預案，在30ms內將受影響頻道切換至備份信號源（如本地存儲）。這種“4源6發”的架構支持單設備完成4套節目源向6個頻道的靈活映射，較傳統矩陣切換器減少了60%的設備占地面積，同時實現了節目播出的“零黑屏”切換效果。

客戶應用案例

案例1：某大型云服務提供商數據中心該客戶在其華東地區T3+級數據中心部署了20臺機械式4-1X6光開關，用于核心交換機與服務器機柜間的光路冗余保護。通過4組獨立通道分別對應4個服務器集群，每組配置6條冗余鏈路，實現了跨機柜業務的毫秒級故障切換。實際運行數據顯示，部署后網絡(luò )中斷時間從平均每月4.2分鐘降至0.3分鐘，年度SLA達標率提升至99.998%，同時減少了75%的光開關部署數量，機柜空間占用率降低40%。

案例2：汽車智能制造產線某合資汽車廠在焊接車間部署該光開關，用于4類傳感器信號的動態分配。通過將溫度、位移、應力和視覺傳感器信號接入4組輸入通道，6路輸出分別連接至焊接機器人控制系統、質量檢測終端和MES系統。在車型切換時，光開關可在150ms內完成光路重組，較傳統繼電器切換方案減少90%的切換時間，產線換型效率提升35%，同時避免了電磁干擾導致的信號失真問題，焊接質量合格率提高2.3個百分點。

機械式4-1×6光開關的封裝方式分析

機械式4-1×6光開關的封裝設計需綜合考量空間適配性、環境防護能力及信號傳輸穩定性三大核心要素，通過結構優化與材料選型實現工程化應用需求。其封裝方案在尺寸控制、電磁兼容及接口密度方面形成了差異化技術特征，具體表現如下：

尺寸優化：緊湊型結構的空間適配設計

該產品采用135×40×32mm的三維封裝尺寸，相較同類產品普遍150mm以上的長度規格縮短約10%，通過精密結構布局將4組1×6通道的切換機構集成于有限空間內。這種緊湊型設計使設備可直接適配標準19英寸機架的單元插槽，同時滿足小型通信終端、邊緣計算節點等場景的集成需求，有效降低多設備部署時的空間占用率。

材料選擇：金屬外殼與尾纖保護的協同防護體系

封裝外殼采用高強度合金材料，具備雙重技術優勢：一方面通過金屬屏蔽層阻斷外部電磁干擾（EMI）對內部控制電路的影響，確保通道切換指令的精準執行；另一方面利用金屬的高導熱系數實現工作熱量的快速擴散，使核心部件工作溫度控制在-20℃~70℃的工業級標準范圍內。同時，輸入輸出端口配置0.9mm加厚尾纖保護套管，與金屬外殼形成機械防護協同，提升光纖接頭在振動、插拔操作下的結構穩定性。

接口布局：高密度LC/PC連接頭的防干涉設計

針對4組共28個光接口的集成需求，產品采用LC/PC連接頭的矩陣式排列方案，通過接口間距優化（水平間距≥6.25mm，垂直間距≥8mm）與斜向插拔角度設計，避免相鄰接口在連接操作時出現物理干涉。這種布局使單組1×6通道接口呈線性分布，4組通道按功能分區排列，施工人員可通過接口標識快速定位目標通道，將多接口部署的操作時間縮短約30%，同時降低維護過程中的誤操作風險。

封裝設計的工程價值：通過尺寸壓縮、材料協同與接口優化的三維設計，該封裝方案在1U機架空間內可支持≥3臺設備的并行部署，電磁兼容指標達到IEC61000-6-2標準，平均無故障工作時間（MTBF）提升至50萬小時以上，滿足電信級設備的可靠性要求。

產品測試數據與性能驗證

這部分通過實測數據和標準對比，從關鍵參數、可靠性和環境適應性三個方面驗證機械式4-1X6光開關的性能，全面評估產品的技術指標和實際應用適配性。

關鍵參數驗證

在溫度25℃、濕度50%的標準測試環境下，采用專業光功率計與插損測試儀進行多次測量取平均值，結果顯示產品核心參數表現優異：插入損耗實測值為0.80dB，較行業平均水平（1.00dB）優化0.20dB；回波損耗達到35dB，滿足多模光纖通信系統對信號反射抑制的嚴苛要求。測試方法的重復性與高精度儀器保障了數據的可靠性，為系統集成提供了關鍵性能依據。

可靠性測試

機械結構的長期穩定性通過壽命測試得到驗證：在100萬次切換循環后，產品性能衰減量<0.1dB，遠低于行業通常的0.3dB衰減閾值。這一結果表明，其精密機械傳動設計能夠承受高頻次切換操作，可滿足數據中心、光網絡(luò )監控等場景下長期頻繁切換的使用需求，有效降低設備維護成本。

環境適應性驗證：經過-20℃（低溫）與70℃（高溫）各持續2小時的循環測試后，插損變化量<0.2dB，驗證了寬溫設計的有效性。該特性確保產品在工業控制、戶外通信基站等溫差顯著的環境中仍能保持穩定性能，擴展了其應用場景的覆蓋范圍。

綜合測試數據顯示，該機械式4-1X6光開關在核心參數、可靠性與環境適應性方面均達到行業領先水平，為復雜光網絡(luò )架構提供了高穩定性的光路切換解決方案。

結語：技術創(chuàng )新驅動光通信網絡(luò )升級

機械式4-1×6光開關是光通信網絡(luò )的關鍵組件，技術發展一直緊跟網絡(luò )升級需求。目前，這款產品通過高性?xún)r(jià)比的多通道切換方案，有效降低了光網絡(luò )部署成本，為打造經濟高效的通信基礎設施提供了有力支持。未來，它將朝著“更小封裝”（適應高密度集成）、“更低插損”（提升信號傳輸效率）和“智能控制”（如IoT遠程監控，實現運維自動化智能化）這幾個方向發展，進一步推動光通信網絡(luò )變得更高效、更智能。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
