在5G通信、云計算、大數據中心等新一代信息技術的推動下，光通信網絡(luò )正朝著高速率、大容量、高可靠的方向跨越式發展。作為光通信系統中實現光路切換與邏輯操作的核心器件，光開關的性能直接影響著整個光傳輸鏈路的穩定性、傳輸效率與運維成本。機械式光開關憑借其低插損、高隔離度、成本可控等優勢，成為光纖傳輸系統、光纖測試設備、局域網（LAN）、多光源轉換及光纖傳感監測等場景的主流選擇。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信器件領域多年，依托自主研發的專利技術，成功推出一款調試簡單、封裝固定性高、高低溫適應性強的機械式光開關及接口組件。該產品針對傳統光開關的技術痛點實現全面突破，為光通信行業提供了更具性?xún)r(jià)比的光路解決方案。

一、光開關基礎知識：分類、應用與行業需求

1.光開關的核心定義與分類

光開關是一種具備一個或多個可選傳輸端口的光學器件，核心作用是對光傳輸線路或集成光路中的光信號進行物理切換或邏輯操作，是光通信系統中實現光路靈活調度、故障冗余保護、設備測試校準的關鍵器件。

根據工作原理，光開關主要分為機械式光開關和電子式光開關兩大類：

1.      電子式光開關（如MEMS光開關、液晶光開關）依賴電光效應、磁光效應等實現光路切換，響應速度快，但存在插損較大、成本偏高、隔離度不足等問題；

2.      機械式光開關通過機械結構驅動光學元件（如反射鏡、棱鏡）改變光路方向，具有插損?。ㄍǔ＃?.5dB）、隔離度高（＞60dB）、成本可控、兼容性強等優勢，廣泛應用于中低速光通信系統、光纖測試設備及工業級傳感場景。

2.光開關的核心應用場景

隨著光通信技術的普及，光開關的應用場景已滲透到多個領域：

3.      光纖傳輸系統：用于多重監視器、LAN網絡(luò )、多光源與探測器切換、以太網保護轉換；

4.      光纖測試系統：適配光纖、光器件及光網絡(luò )的性能測試，實現多通道自動切換；

5.      光纖傳感系統：支持多點監測場景的光路切換，適用于工業環境監測、安防監控等；

6.      數據中心：滿足服務器集群與光模塊之間的光路靈活調度，提升數據傳輸可靠性；

7.      5G基站：適配基站與核心網之間的光路冗余保護，保障信號傳輸穩定性。

3.行業對光開關的核心需求

當前光通信行業對機械式光開關的需求主要集中在以下方面：

8.      調試效率：簡化生產調試流程，降低人工成本；

9.      環境適應性：在-40℃~85℃的高低溫環境下保持性能穩定；

10.    可靠性：重復切換精度高，無故障工作時間長；

11.    封裝工藝：結構緊湊，抗振動、抗沖擊能力強；

12.    成本控制：在保證性能的前提下優化生產工藝，降低終端采購成本。

二、傳統機械式光開關的技術痛點

傳統2×2機械式光開關是光通信領域應用最廣泛的型號，其核心結構為兩組雙光纖準直器配合可移動反射鏡，實現光路的雙向切換。然而，這類產品在實際應用中存在諸多技術瓶頸：

1.調試難度大，生產效率低

傳統2×2光開關需將兩組調試好的雙光纖準直器對調使用，入射光經第一組尾纖與透鏡后，需通過第二組尾纖與透鏡反射輸出，反向光路同理。調試過程中需同時監控“雙反射”與“雙投射”四大參數，操作人員需兼顧兩組尾纖、透鏡與反射鏡的配合精度，導致調試周期長、容錯率低，嚴重影響生產效率。

2.重復性差，穩定性不足

傳統光開關的反射鏡為可移動部件，通常粘接于繼電器上，通過機械運動實現光路切換。但機械運動難以保證反射鏡每次切換后精準回位，導致產品重復性偏差較大，多次切換后插損、隔離度等關鍵指標易出現波動，影響光通信鏈路的穩定性。

3.高低溫環境下性能衰減嚴重

由于反射鏡為可移動部件，且傳統封裝材料的溫度膨脹系數差異較大，在高低溫環境下，反射鏡的位置易發生偏移，導致插入損耗等關鍵指標超出標準要求。例如，在工業戶外場景中，溫度變化可能導致光開關插損增加0.3dB以上，直接影響通信質量，降低產品合格率。

4.封裝結構松散，抗干擾能力弱

傳統光開關的部件固定方式較為簡單，尾纖、透鏡與反射鏡的相對位置缺乏有效約束，在振動、沖擊等惡劣環境下，易出現部件移位，導致光路中斷或性能惡化，難以滿足工業級應用的可靠性要求。

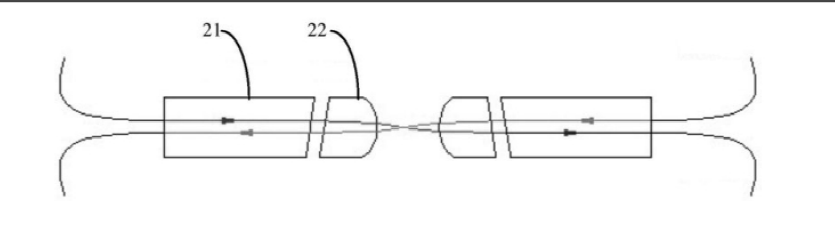

傳統2×2 光開關光路無反射鏡狀態示意圖Input1→Output1Input2→Output2

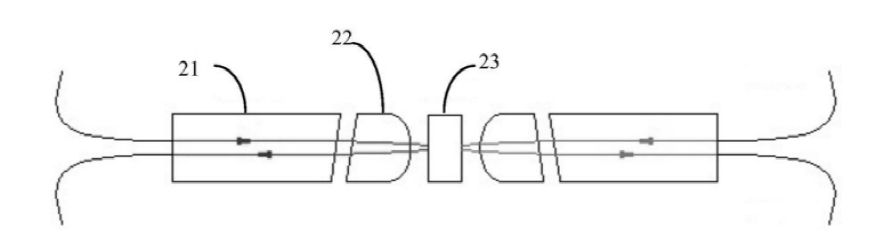

傳統2×2光開關光路有反射鏡狀態示意圖

三、科毅光通信機械式光開關的創(chuàng )新設計與技術突破

針對傳統光開關的技術痛點，廣西科毅光通信基于專利技術，研發了新型機械式光開關及接口組件。該產品通過結構優化、材質升級與工藝創(chuàng )新，實現了調試簡化、穩定性提升、環境適應性增強三大核心突破，以下從結構設計、核心部件、技術參數三方面詳細解析。

1.機械式光開關接口組件：模塊化設計，簡化調試流程

機械式光開關接口組件是光開關的核心功能單元，負責實現光信號的準直、傳輸與反射?？埔愎馔ㄐ诺慕涌诮M件采用模塊化設計，核心結構包括尾纖、透鏡、反射鏡、第一固定部、第二固定部及固定槽，各部件協同工作，確保光路精準穩定。

（1）核心結構與連接關系

13.    第一固定部：采用玻璃管材質，中空孔直徑與尾纖外徑精準匹配（均為1.8mm），用于固定尾纖，確保尾纖位置穩定；

14.    第二固定部：同樣采用玻璃管，外徑與第一固定部一致（2.8mm），中空孔直徑與透鏡外徑匹配（1.0mm），用于固定透鏡；

15.    固定槽：選用陶瓷槽材質，槽壁設有與透鏡外徑配合的中空孔（1.0mm），一端固定透鏡，另一端固定反射鏡，實現透鏡與反射鏡的相對定位；

16.    裝配邏輯：第一固定部與第二固定部通過端面粘接固定，中空孔軸心對齊，使尾纖與透鏡相對固定（間距0.23mm）；透鏡一端與第二固定部端面平齊，另一端穿過陶瓷槽的中空孔；反射鏡固定于陶瓷槽的相對槽壁，保持位置靜止。

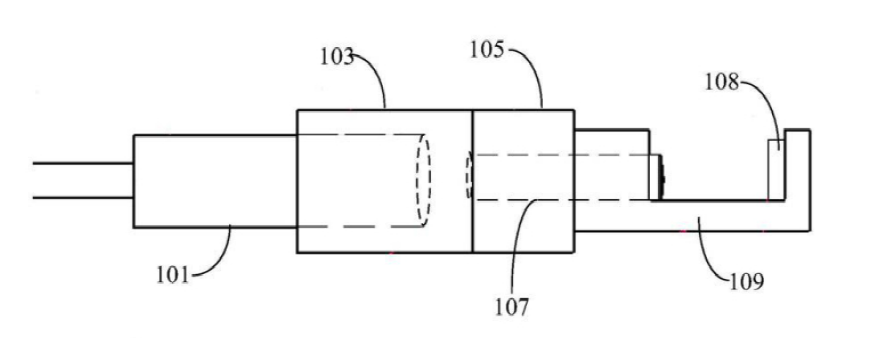

科毅光通信機械式光開關接口組件結構示意圖

（2）材質選擇的科學依據

17.    第一固定部與第二固定部選用玻璃管：玻璃材質具有良好的光學穩定性，熱膨脹系數低，能有效減少溫度變化對尾纖與透鏡相對位置的影響；

18.    固定槽選用陶瓷槽：陶瓷的溫度膨脹系數與玻璃接近，可避免因溫度差異導致的部件變形，同時陶瓷材質硬度高、耐磨性強，提升封裝結構的可靠性；

19.    反射鏡采用高反射率光學玻璃：確保光信號反射效率，降低插損。

（3）關鍵技術參數優化

為實現光路匹配與損耗最小化，接口組件的核心參數經過反復驗證優化：

（4）調試流程簡化優勢

傳統接口組件需同時調試兩組尾纖、透鏡與反射鏡的配合參數，而科毅光通信的設計將反射鏡固定，調試時僅需關注尾纖與透鏡之間的光纖損耗（IL）參數，當損耗達到最小值時，通過點膠固化第一固定部與第二固定部即可完成調試。整個過程無需監控雙反射、雙投射參數，調試效率提升50%以上，大幅降低生產人工成本。

2.機械式光開關整體結構：雙組件+反射棱鏡，實現穩定切換

科毅光通信的機械式光開關由兩組上述接口組件與反射棱鏡組成，核心實現2*2光路切換功能。與傳統光開關的可移動反射鏡不同，該產品將反射鏡固定，通過反射棱鏡的移動實現光路切換，從根本上解決了傳統產品的重復性與溫度穩定性問題。

（1）整體結構組成

20.    兩組接口組件：對稱布置，固定槽的槽底中部設有凹槽（長度2.7mm），用于放置反射棱鏡；

21.    反射棱鏡：采用平行六面體結構，厚度1.4mm、長度3.0mm、兩長邊垂直距離1.4mm，傾斜夾角45°，與反射鏡平行放置；

22.    驅動單元：采用繼電器作為外部開關，控制反射棱鏡置入凹槽或脫離凹槽，實現光路切換。

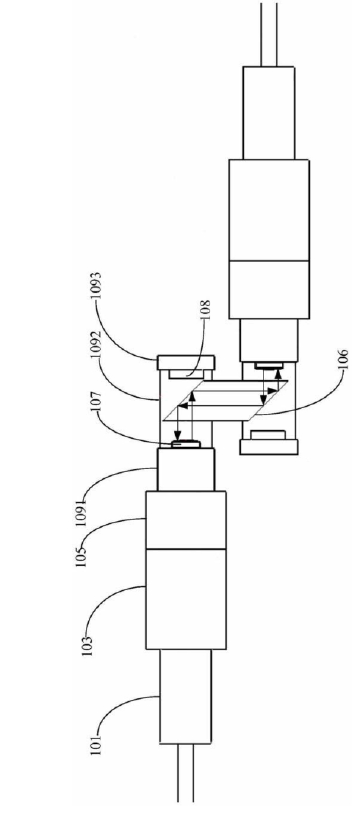

科毅光通信2×2機械式光開關反射棱鏡置入凹槽光路Input1→Output2Input2→Output1

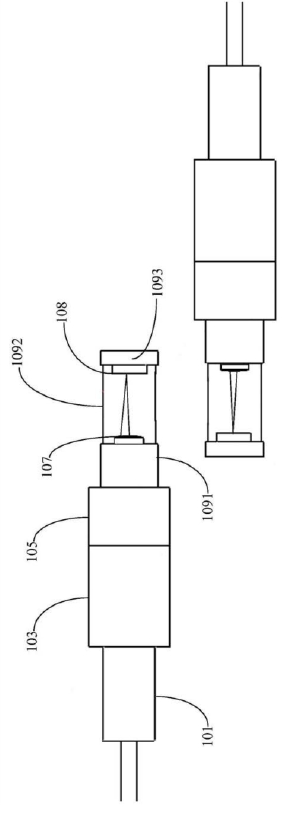

科毅光通信2×2機械式光開關反射棱鏡脫離凹槽光路Input1→Output1Input2→Output2>

（2）光路切換原理

23.    反射棱鏡置入凹槽：繼電器得電時，反射棱鏡進入兩組接口組件之間的光路，光信號經反射棱鏡兩次90°折射，實現光路切換：Input1→Output2、Input2→Output1；

24.    反射棱鏡脫離凹槽：繼電器失電時，反射棱鏡彈起脫離光路，光信號經固定反射鏡反射，實現光路直通：Input1→Output1、Input2→Output2。

（3）核心創(chuàng )新點：反射棱鏡的設計優勢

反射棱鏡作為唯一的可移動部件，其結構設計是產品穩定性的關鍵：

25.    平行六面體結構：確保光信號折射方向固定，即使發生輕微位移，也不會(huì )改變光的傳播路徑，避免參數波動；

26.    精準尺寸控制：通過嚴格的尺寸公差（±0.01mm），保證棱鏡與接口組件的配合精度，確保切換重復性；

27.    材質選擇：采用高透光率光學玻璃，表面鍍膜處理，降低光信號衰減，插損控制在0.3dB以?xún)取?/span>

3.產品核心優勢：解決傳統痛點，適配多元場景

（1）調試難度大幅降低

采用“固定反射鏡+單組參數監控”設計，調試時僅需優化尾纖與透鏡的相對位置，使光纖損耗最小化即可，無需兼顧多組參數，操作人員培訓成本降低，生產效率提升顯著。

（2）高低溫環境性能穩定

28.    反射鏡固定于陶瓷槽壁，采用端面粘接工藝，在-40℃~85℃環境下，反射鏡的位置變化為線性變換，插損變化量≤0.1dB；

29.    陶瓷槽與玻璃管的溫度膨脹系數接近，避免溫度變化導致的部件變形與移位；

30.    反射棱鏡的位移范圍可控，即使在極端溫度下，也不會(huì )對光路造成明顯影響，產品高低溫合格率提升至98%以上。

（3）重復性與可靠性顯著提升

31.    反射鏡為非移動部件，避免了傳統產品反射鏡回位不準的問題，切換重復性偏差≤0.05dB；

32.    模塊化封裝結構緊湊，抗振動、抗沖擊能力強，符合工業級應用標準（IP65防護等級）；

33.    繼電器驅動方式成熟穩定，無故障工作時間（MTBF）≥100萬次。

（4）封裝工藝優化，成本可控

34.    采用標準化部件與自動化裝配工藝，減少人工干預，降低生產誤差；

35.    玻璃管、陶瓷槽等材質成本適中，且采購渠道穩定，相比傳統光開關，產品性?xún)r(jià)比提升30%以上。

四、科毅光通信機械式光開關的核心性能參數與應用案例

1.核心性能參數表

2.典型應用案例

（1）光纖測試設備

某光纖測試儀器廠商采用科毅光通信的2*2機械式光開關，用于多通道光纖損耗測試。產品調試簡單，切換重復性好，使測試設備的測量精度提升至±0.02dB，測試效率提升40%，同時高低溫穩定性滿足戶外測試需求，設備故障率降低60%。

（2）工業光纖傳感系統

在某化工園區的環境監測項目中，光開關需在-30℃~60℃的戶外環境下工作，傳統光開關因高低溫損耗波動過大無法滿足要求。采用科毅光通信的產品后，插損變化量控制在0.1dB以?xún)?，確保傳感數據的準確性，系統運行穩定無故障。

（3）數據中心光路調度

某大型數據中心采用該產品實現服務器集群與光模塊之間的光路冗余保護，產品模塊化設計便于集成，切換速度快（≤10ms），在突發故障時能快速切換光路，保障數據傳輸不中斷，MTBF達120萬次，滿足數據中心7×24小時運行需求。

五、科毅光通信：專注光通信器件，賦能行業發展

廣西科毅光通信科技有限公司是一家集光通信器件研發、生產、銷售于一體的高新技術企業，專注于為光通信行業提供高可靠、高性?xún)r(jià)比的核心器件解決方案。公司擁有一支由資深工程師組成的研發團隊，依托多項自主專利技術，在光開關、光纖準直器、光耦合器等產品領域形成核心競爭力。

1.研發與生產實力

36.    研發團隊：核心成員擁有10年以上光通信器件研發經驗，具備從結構設計、仿真模擬到樣品測試的全流程研發能力；

37.    生產設備：配備自動化裝配生產線、精密光學測試儀器（插損測試儀、高低溫箱、振動測試儀），確保產品質量穩定；

38.    質量控制：建立ISO9001質量管理體系，從原材料采購、生產過程到成品檢測，實行全流程質量管控，產品合格率≥99%。

2.產品與服務優勢

39.    定制化服務：可根據客戶需求，提供不同接口類型（SC/FC/LC）、封裝尺寸、性能參數的光開關定制服務；

40.    快速交付：標準化產品庫存充足，定制產品交付周期≤7個工作日；

41.    售后服務：提供1年質保期，7×24小時技術支持，及時響應客戶的維修、調試需求。

在光通信行業高速發展的背景下，光開關作為核心器件，其性能與成本直接影響著光通信系統的整體競爭力?？埔愎馔ㄐ诺臋C械式光開關依托專利技術，通過結構創(chuàng )新、材質優化與工藝升級，成功解決了傳統光開關調試難、穩定性差、高低溫性能衰減等痛點，為光纖傳輸、光纖測試、工業傳感等領域提供了更可靠、更高效的解決方案。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
