精密制造是光開關性能的核心保障

MEMS光開關的高性能依賴于精密的制造工藝，從基板制備到成品檢測，每個環節的工藝控制都直接影響產品的最終性能。廣西科毅光通信深知制造工藝的重要性，建立了一套從材料選型到成品出廠的全流程質量控制體系，采用先進的MEMS加工技術，確保每一款光開關產品都能滿足客戶的高性能需求。本文將詳細介紹MEMS光開關的核心制造工藝與質量控制要點。

一、MEMS光開關的核心制造工藝步驟

MEMS光開關的制造基于SOI基板，采用光刻、刻蝕、鍍覆、犧牲層去除等一系列精密加工工藝，核心步驟如下：

（一）基板制備

選用高品質SOI（絕緣體上硅）基板，基板由第一層（單晶硅，厚度10μm）、中間層（二氧化硅，厚度2μm）、第二層（單晶硅，厚度400μm）構成?；宓倪x擇需滿足高平整度、低缺陷密度的要求，通過嚴格的供應商篩選和進貨檢測，確?；遒|(zhì)量符合加工標準。

（二）第一電極與接觸導體形成

1.      采用濺射法在SOI基板的第一層表面沉積Cr膜（厚度50nm）和Au膜（厚度500nm），形成多層導體膜；

2.      通過光刻法在導體膜上形成預定的抗蝕劑圖形，該圖形對應可移動接觸導體和第一驅動電極的形狀；

3.      以抗蝕劑圖形為掩模，對多層導體膜進行刻蝕處理，形成可移動接觸導體和第一驅動電極，完成核心導電組件的制備。

（三）第一層刻蝕與狹槽形成

1.      采用光刻法在基板第一層表面形成規定的抗蝕劑圖形，掩模覆蓋后續將形成可移動懸臂、錨定部分和固定件的區域；

2.      采用離子刻蝕（如Ar離子物理刻蝕）對第一層進行各向異性刻蝕，直到達到中間層（二氧化硅）為止，形成用于隔離各組件的狹槽（寬度2μm），實現可移動部分與固定件的物理分離。

（四）犧牲層形成與圖形化

1.      采用等離子體CVD或濺射法，在基板第一層一側沉積二氧化硅犧牲層（厚度2μm），堵塞之前形成的狹槽，為后續電極制備提供平整的基底；

2.      通過光刻法和濕刻蝕工藝，在犧牲層上形成凹槽和開口：凹槽對應固定接觸電極的接觸部分（深度1μm），開口用于暴露固定件的連接區域，為后續電極連接做準備。

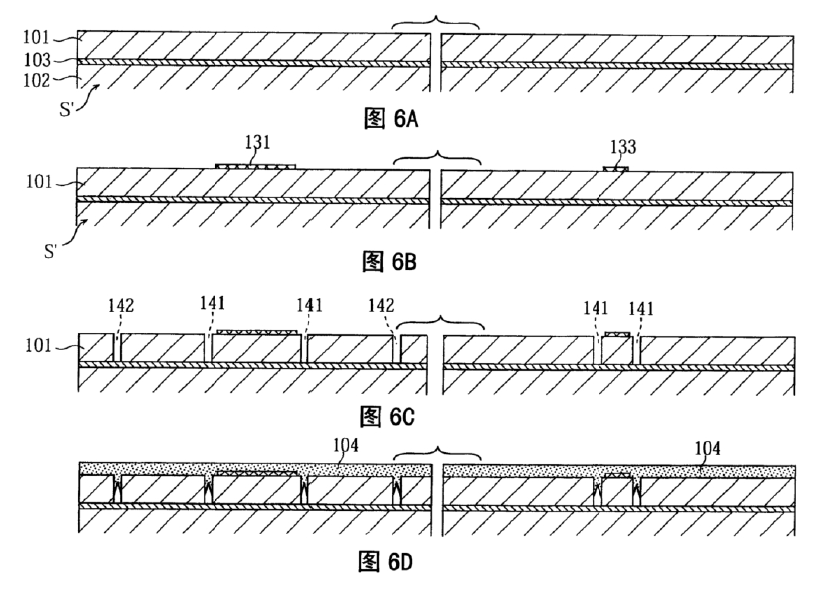

微型開關器件的方法的一些步驟

（五）第二電極形成

1.      在犧牲層表面形成用于通電的基底膜（Cr膜50nm+Au膜500nm）；

2.      采用光刻法形成掩模，掩模上的開口對應第二驅動電極和固定接觸電極的形狀；

3.      采用鍍覆法（如電鍍金）在掩模開口暴露的基底膜上生長金屬，形成第二驅動電極和固定接觸電極（厚度≥5μm）；

4.      刻蝕去除掩模和基底膜的暴露部分，完成電極組件的全部制備。

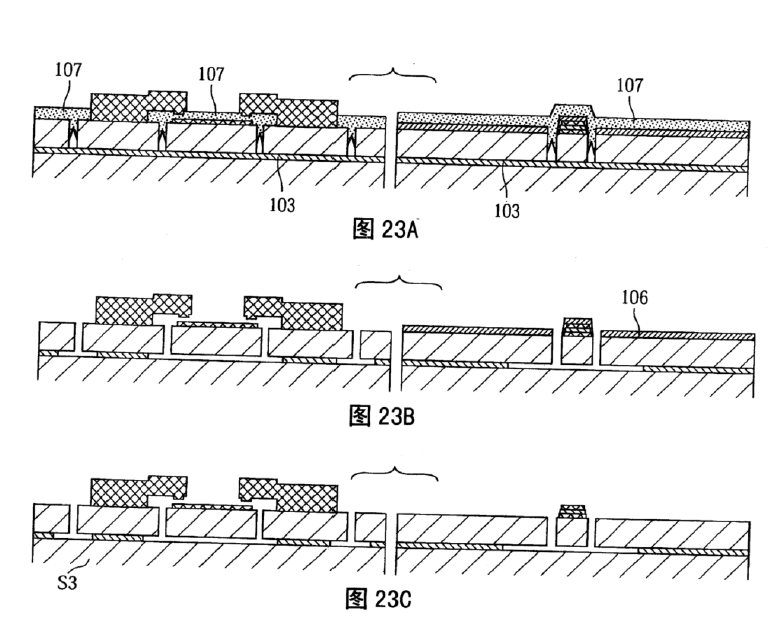

（六）犧牲層去除與中間層刻蝕

1.      采用濕刻蝕法（使用緩沖氫氟酸BHF）去除犧牲層，暴露可移動懸臂結構和固定電極；

2.      繼續刻蝕去除可移動懸臂結構下方的部分中間層（二氧化硅），使可移動懸臂結構與基板分離，僅通過錨定部分固定；

3.      采用超臨界干燥法對器件進行干燥處理，避免可移動懸臂結構因表面張力粘接到基板上，確保其彈性變形能力。

（七）后續處理與檢測

1.      通過濕刻蝕去除附著在電極表面的殘留基底膜，提升電極的導電性能；

2.      對器件進行外觀檢測、尺寸測量、性能測試（插入損耗、切換速度、隔離度等），合格產品包裝出廠。

二、制造工藝的關鍵控制要點

（一）光刻工藝精度控制

光刻工藝的精度直接決定了電極、狹槽等結構的尺寸精度，是MEMS光開關制造的核心環節。廣西科毅光通信采用高精度光刻設備，控制光刻分辨率≤1μm，確保電極寬度、狹槽間距等關鍵尺寸的誤差在±0.1μm以?xún)?。同時，嚴格控制光刻膠的涂覆厚度、曝光時間、顯影溫度等參數，避免出現圖形畸變、邊緣模糊等問題。

（二）刻蝕工藝均勻性控制

刻蝕工藝包括離子刻蝕和濕刻蝕，需確?？涛g深度均勻、側壁垂直。離子刻蝕過程中，通過控制離子束強度、刻蝕時間，確保第一層單晶硅的刻蝕深度精準達到中間層；濕刻蝕過程中，嚴格控制蝕刻劑濃度、溫度、攪拌速度，避免過度刻蝕或刻蝕不足，確保犧牲層和中間層的去除效果。

（三）鍍覆工藝質量控制

固定接觸電極和驅動電極的鍍覆質量直接影響其導電性能和耐磨性。鍍覆過程中，控制鍍液濃度、溫度、電流密度等參數，確保電極厚度均勻（誤差≤0.2μm），表面平整、無針孔、無氧化現象。同時，通過附著力測試、耐磨性測試，確保電極與基底的結合力強，使用壽命長。

（四）犧牲層去除與干燥控制

犧牲層去除不徹底會(huì )導致可移動懸臂結構無法正常變形，影響開關性能。采用緩沖氫氟酸進行濕刻蝕時，通過控制蝕刻時間和溫度，確保犧牲層完全去除；超臨界干燥法能有效避免可移動結構的粘接問題，干燥過程中控制壓力、溫度的變化速率，確保器件結構穩定。

三、廣西科毅光通信的全流程質量控制體系

（一）原材料質量控制

1.      建立合格供應商名錄，對基板、金屬靶材、光刻膠、蝕刻劑等原材料的供應商進行嚴格審核，要求提供質量檢測報告；

2.      原材料進貨后，進行外觀檢測、尺寸測量、性能測試（如基板平整度、金屬靶材純度），不合格原材料禁止入庫。

（二）過程質量控制

1.      每個制造工序都設置質量檢測點，對關鍵參數進行實時監測，如光刻后的圖形尺寸、刻蝕深度、鍍覆厚度等；

2.      采用統計過程控制（SPC）方法，對工藝參數進行數據分析，及時發現過程波動，采取糾正措施，確保工藝穩定性；

3.      操作人員需經過專業培訓和考核，持證上崗，嚴格按照作業指導書進行操作，避免人為失誤。

（三）成品性能檢測

1.      外觀檢測：采用顯微鏡對成品進行外觀檢查，確保無破損、污染、電極脫落等問題；

2.      尺寸檢測：使用高精度投影儀、掃描電子顯微鏡（SEM）測量關鍵尺寸，確保符合設計要求；

3.      電性能測試：測試插入損耗、隔離度、切換速度、驅動電壓、功耗等關鍵電性能參數，確保滿足產品規格書要求；

4.      環境可靠性測試：對成品進行高低溫循環測試（-40℃~85℃）、濕熱測試（40℃，95%RH）、老化測試（1000小時），確保產品在惡劣環境下的可靠性；

5.      包裝出廠：合格產品采用防靜電包裝，附帶產品檢測報告，確保運輸過程中不受損壞。

四、制造工藝的創(chuàng )新與升級

為進一步提升產品性能和生產效率，廣西科毅光通信持續進行制造工藝的創(chuàng )新與升級：

1.      引入高精度原子層沉積（ALD）技術，用于制備壓電膜和絕緣層，提升膜層的均勻性和致密性；

2.      優化光刻工藝，采用深紫外光刻（DUV）技術，進一步提高圖形分辨率，適配更小尺寸的光開關設計；

3.      引入自動化生產設備，實現光刻、刻蝕、鍍覆等工序的自動化操作，減少人為干預，提升生產效率和產品一致性。

微型光開關的制造工藝是技術實力的核心體現，廣西科毅光通信憑借先進的制造設備、完善的質量控制體系和持續的工藝創(chuàng )新，已實現MEMS光開關的規?；?、高精度生產。公司生產的光開關產品不僅性能優異，而且質量穩定，得到了國內外客戶的廣泛認可。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
