在上一篇文章中，我們分析了M+N型、MXN型、M型三類傳統光開關的技術短板，而交叉矩陣光開關通過核心結構的創(chuàng )新設計，實現了“開關單元數量精簡”與“切換穩定性提升”的雙重突破。本文將聚焦交叉矩陣光開關的核心技術細節，從結構組成、轉向反射鏡創(chuàng )新、角度對準方案三個維度，深入解析其技術優勢，幫助行業用戶全面掌握這一先進光開關技術的核心邏輯。

一、交叉矩陣光開關的整體結構組成

交叉矩陣光開關的核心設計思路是“精簡單元+精準對準”，其整體結構包含六大核心部件，各部件協同工作，實現任意輸入端口到任意輸出端口的穩定光路切換。

具體結構如下：

（一）輸入端口陣列與輸出端口陣列

輸入端口陣列包含多個輸入端口，用于接收多路相互平行的光信號；輸出端口陣列包含多個輸出端口，用于輸出多路相互平行的光信號。兩大陣列的核心設計特點是“方向垂直+平面平行”——光信號方向相互垂直，且均在與基底第一參考平面平行的平面內。這一設計為光路的90度轉向和精準切換奠定了基礎。

（二）基底與第一參考平面

基底是整個光開關的承載結構，其表面設有第一參考平面，作為光信號轉向和角度對準的基準面。第一參考平面的平整度直接影響光路切換的精度，因此在制造過程中需嚴格控制平面誤差，確保為后續角度對準提供穩定基準。

（三）轉向反射鏡：核心切換部件

轉向反射鏡是交叉矩陣光開關的核心功能部件，其數量與輸入端口數量相同，每個輸入端口對應一個轉向反射鏡。該部件的核心作用是將輸入端口的光信號在與第一參考平面平行的平面內偏轉90度，精準導向目標輸出端口。

與傳統M型光開關的單一反射鏡不同，交叉矩陣光開關的轉向反射鏡采用“雙反射面45度夾角”設計，這一創(chuàng )新結構使其具備“旋轉不敏感”特性——即使轉向反射鏡在第一參考平面內發生一定角度旋轉，光信號的90度轉向角仍保持不變。

根據具體結構，轉向反射鏡分為兩種類型，如圖1a、1b、2a、2b所示：

1.      五角棱鏡型轉向反射鏡

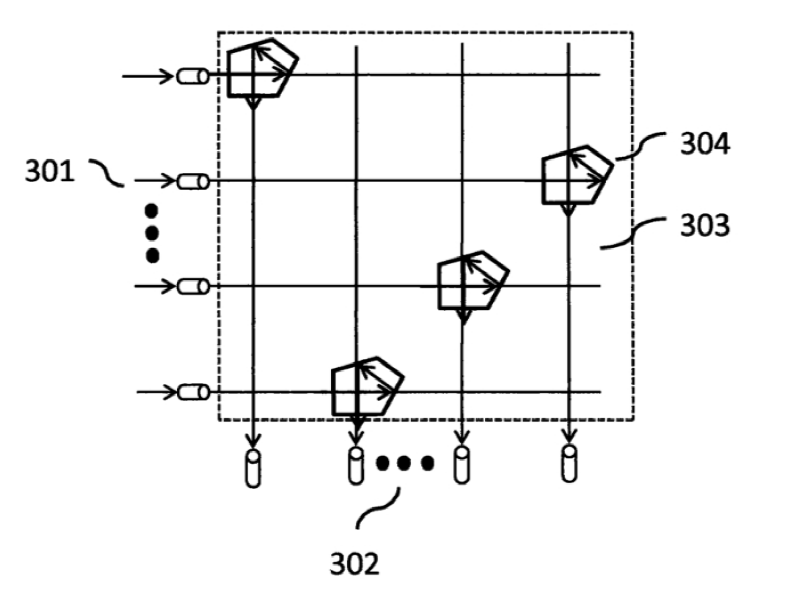

圖1a：交叉矩陣光開關，開關單元采用兩次反射的五角棱鏡

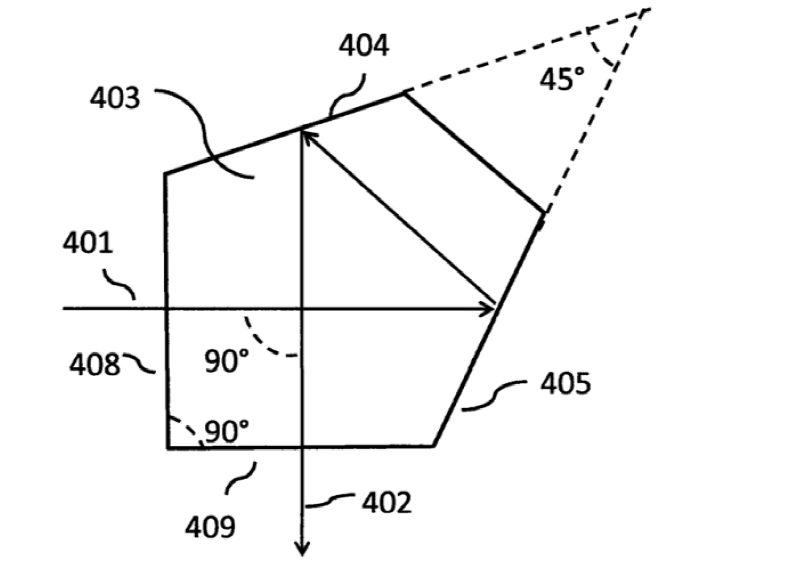

圖2a 五角棱鏡型開關單元圖

五角棱鏡型轉向反射鏡包含45度夾角的兩個反射面，光信號在棱鏡內發生兩次反射，同時光線進出棱鏡的兩個面夾角為90度。從光學原理來看，出射光線與入射光線的轉向角為兩個反射面夾角的兩倍（即90度），且這一轉向角不受棱鏡在第一參考平面內旋轉的影響，確保了光路切換的穩定性。

2.雙平面反射鏡型轉向反射鏡

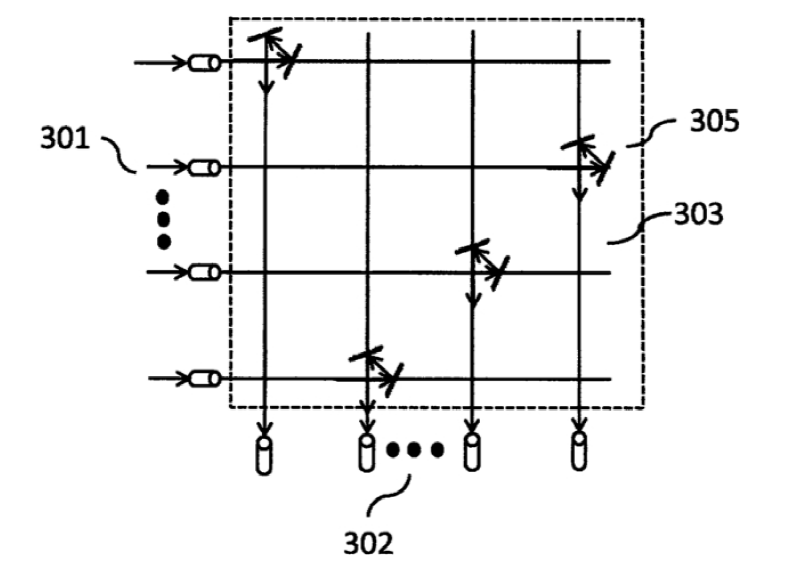

圖1b 交叉矩陣光開關，開關單元采用兩個平面反射鏡

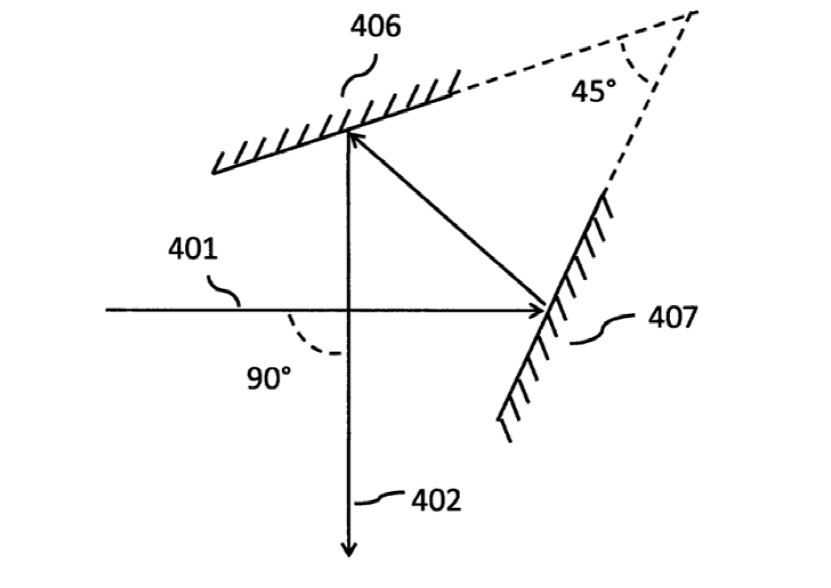

圖2b 雙平面反射鏡型開關單元

該類型轉向反射鏡由兩塊45度夾角的平面反射鏡組成，光信號經兩次反射后，同樣實現90度轉向。與五角棱鏡型類似，其轉向角對兩塊反射鏡在第一參考平面內的整體旋轉不敏感，能夠有效抵御機械抖動帶來的角度誤差，提升光路切換的可靠性。

（四）移動機構：精準位移驅動

移動機構與轉向反射鏡一一對應，核心功能是驅動轉向反射鏡進行直線平移，實現輸出端口的選擇。其具體組成包括絲桿、直線位移驅動器和直線位置傳感器：

1.      直線位移驅動器：提供動力，驅動轉向反射鏡在絲桿上做直線運動；

2.      直線位置傳感器：采用電阻傳感器，通過滑動電阻的阻值變化實時探測轉向反射鏡的位置，確保位移精度；

3.      絲桿：作為導向結構，保證轉向反射鏡平移過程的直線度，避免偏移導致的光路偏差。

通過這一組合設計，移動機構能夠將轉向反射鏡精準移動到輸入端口與輸出端口光信號的交叉位置，為光信號的轉向切換提供精準定位。

二、角度對準方案：被動對準與主動對準的雙重選擇

角度旋轉存在三個方向，轉向反射鏡的“雙反射面”設計僅能實現對第一參考平面內旋轉的不敏感性，對另外兩個方向的旋轉仍較為敏感。為解決這一問題，交叉矩陣光開關提供了兩種角度對準方案，分別適用于不同應用場景。

（一）被動對準方案：物理接觸式精準定位

被動對準方案的核心是“參考平面物理接觸”，通過機械結構實現角度校準。

具體設計如下：

轉向反射鏡的底部設有第二參考平面，該平面包含不共線的三個觸點（三點確定一個平面，確保定位精度）。當移動機構將轉向反射鏡移動到光信號交叉位置時，會(huì )同時驅動轉向反射鏡下移，使第二參考平面的三個觸點與基底的第一參考平面產生物理接觸。

這一設計通過機械接觸的方式，實現了另外兩個方向的角度對準。結合轉向反射鏡本身對第一參考平面內旋轉的不敏感性，最終實現了三個方向的被動對準，有效抵御機械抖動誤差，確保光路切換的穩定性和可靠性。

（二）主動對準方案：非接觸式實時校準

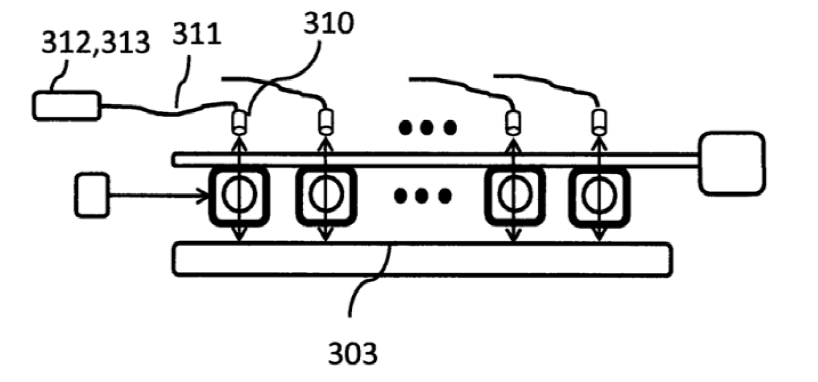

在部分不適合物理接觸的應用場景（如高潔凈環境、精密儀器集成），交叉矩陣光開關提供主動對準方案，通過“角度調整機構+方向探測器”的組合，實現非接觸式實時角度校準。其結構如圖3所示。

圖3 交叉矩陣光開關的第二個實施例

1.核心部件組成

①角度調整機構：采用壓電陶瓷或電磁驅動器驅動，可對轉向反射鏡進行二維角度調節，調節精度高達微米級；

②方向探測器：固定在轉向反射鏡上，包含激光發射單元、激光接收單元、光纖準直器和連接光纖；

③遠端處理模塊：包含功分器（分離發射和接收激光信號）、激光發射源和信號接收分析單元。

2. 工作原理

激光發射單元發射的激光經光纖饋入，通過光纖準直器發射到第一參考平面；激光被第一參考平面反射后，由光纖準直器接收并耦合到光纖中，傳輸至遠端的激光接收單元；接收單元通過分析激光光強的變化，判斷轉向反射鏡與第一參考平面的角度關系；將角度偏差信號反饋給角度調整機構，機構實時調整轉向反射鏡的角度，確保光路始終保持精準對準。

主動對準方案的優勢在于無需物理接觸，避免了機械磨損帶來的精度下降，同時實時校準機制能夠應對動態環境中的角度偏移，適用于對穩定性要求極高的高端應用場景。

三、交叉矩陣光開關的技術優勢總結

相比傳統光開關技術，交叉矩陣光開關通過核心結構創(chuàng )新，實現了四大技術突破：

1.      開關單元數量精簡：僅需M個轉向反射鏡（與輸入端口數量相同），遠少于MXN型的MXN個單元，降低了設備復雜度和故障率；

2.      機械誤差不敏感：轉向反射鏡的雙反射面設計，使其對第一參考平面內的旋轉不敏感，被動/主動對準方案抵御另外兩個方向的角度偏差；

3.      切換穩定性高：插入損耗?。o(wú)額外光反饋回路干擾），光路切換成功率高，滿足高精度通信需求；

4.      場景適應性強：兩種轉向反射鏡類型、兩種角度對準方案，可適配不同應用場景的需求，靈活度極高。

下一篇文章將結合具體實施案例，詳細解析交叉矩陣光開關的實際應用場景、安裝調試要點，以及廣西科毅光通信科技有限公司的產品優勢，為用戶提供從技術理解到產品選型的完整參考。
