在數據通信高速發展的當下，光纖數量激增推動了光纖動態連接的迫切需求，光開關作為實現光纖之間靈活切換的核心設備，已成為下一代通信網絡(luò )的關鍵組成部分。從早期的簡單切換結構到如今的高精度矩陣式設計，光開關技術歷經多輪迭代，而交叉矩陣光開關憑借“任意輸入端口到任意輸出端口”的靈活切換能力，逐漸成為行業主流選擇。本文將深度解析光開關的技術發展脈絡(luò )、現有主流類型的核心差異，以及交叉矩陣光開關的技術革新背景，助力行業用戶全面了解光開關技術的現狀與趨勢。

一、光開關技術發展背景與行業需求

隨著5G、云計算、大數據等技術的普及，通信節點的數據傳輸量呈指數級增長，單一光纖鏈路已無法滿足多設備、多路徑的動態連接需求。光開關作為光網絡(luò )中的“路由轉換器”，能夠實現光信號在不同光纖鏈路間的快速、穩定切換，廣泛應用于數據中心、光纖通信網絡(luò )、光纖測試系統等場景。

在實際應用中，用戶對光開關的核心訴求集中在三點：一是切換穩定性，確保光信號傳輸過程中插入損耗小、信號無失真；二是結構可靠性，減少故障概率，降低維護成本；三是擴展靈活性，支持多輸入、多輸出端口的靈活配置。然而，傳統光開關技術在滿足這些需求時存在明顯短板，推動了交叉矩陣光開關的技術革新。

二、光開關的主流類型與技術特點解析

目前行業內的光開關，依據開關單元數量和結構形態，主要分為M+N型、M×N型（交叉矩陣型）和M型三類。三類光開關在開關單元數量、切換狀態數、控制難度、可靠性等方面差異顯著，以下將結合結構原理與實際應用場景展開詳細對比。

（一）M+N型光開關：多狀態控制的復雜結構

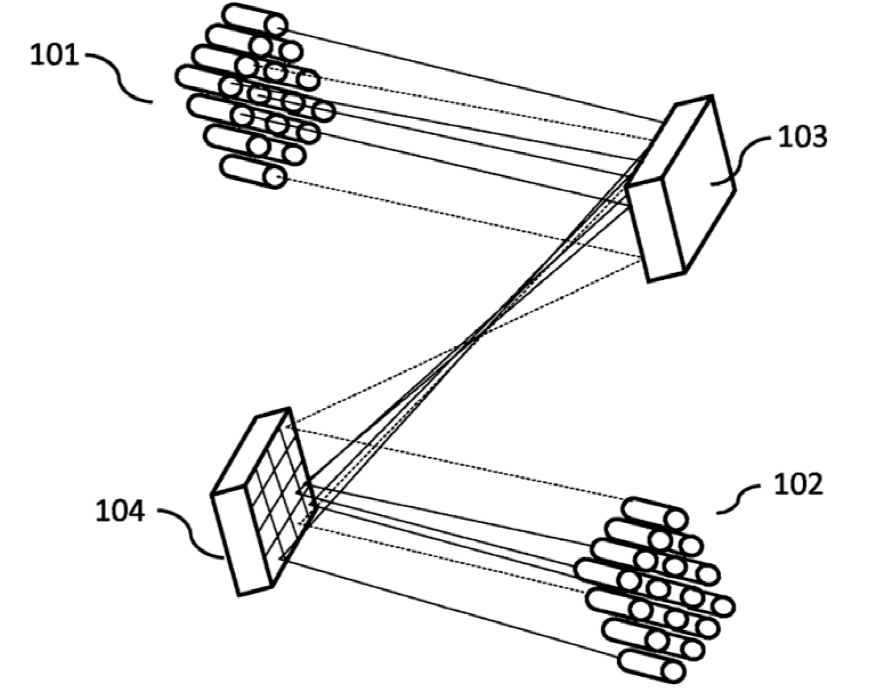

M+N型光開關的核心設計的是“輸入單元+輸出單元”的獨立配置，其結構如圖1所示。

圖1 現有技術中的M+N型交叉矩陣光開關

該類型光開關包含M個輸入開關單元與M個輸入端口一一對應，同時配備N(xiāo)個輸出開關單元與N個輸出端口匹配。從切換邏輯來看，每個輸入開關單元需要支持N個切換狀態，每個輸出開關單元需要支持M個切換狀態，整個系統的總切換狀態數達到2M×N，是三類光開關中狀態最復雜的類型。

在驅動技術方面，M+N型光開關主要采用兩種方案：一是以CalientNetworksInc.產品為代表的Mems驅動方式，二是以Polatis公司為代表的壓電陶瓷驅動方式。無論采用哪種驅動技術，由于每個開關單元需精確控制M×N個狀態，必須通過反饋光回路來保證控制精度，這直接導致光開關系統結構復雜、體積龐大，不僅增加了制造成本，還降低了設備的便攜性。

（二）M×N型光開關：高故障率的矩陣結構

M×N型光開關同樣屬于交叉矩陣型設計，其輸入端口陣列與輸出端口陣列相互垂直，形成交叉矩陣結構，如圖2所示。

圖2 現有技術中的M型交叉矩陣光開關，單個平面鏡作為開關單元

該類型光開關的核心特點是“一個交叉點一個開關單元”，每個開關單元僅需實現“開”和“關”兩種狀態（圖中以45度傾斜的實框和虛框區分），總切換狀態數同樣為2M×N。相比M+N型光開關，M×N型的優勢在于開關單元狀態簡單，易于制造和控制，無需額外的光反饋回路即可滿足插入損耗的基本要求。

但M×N型光開關的致命缺陷是開關單元數量過多（共M×N個），一旦某個開關單元失效，整個光開關器件將直接癱瘓。這一問題導致M×N型光開關的良率和可靠性極低，在對穩定性要求較高的通信網絡(luò )、數據中心等場景中，應用受到極大限制。目前行業內常見的驅動方式包括美國專利4988157提出的氣泡驅動，以及歐洲專利申請EP1120677A2提出的MES矩陣驅動，但均未解決開關單元過多導致的高故障率問題。

（三）M型光開關：低穩定性的精簡結構

M型光開關同樣采用交叉矩陣型配置，與M×N型的核心區別在于開關單元數量的精簡——僅使用與輸入端口數量相同的M個開關單元，每個開關單元可選擇N個位置，對應N個輸出端口，總切換狀態數為M×N。

從結構邏輯來看，M型光開關可通過圖2（原資料說明書附圖2）輔助理解：實框代表開關單元的實際位置，虛框代表開關單元可移動到達的位置。這種設計的優勢在于開關單元數量和狀態數大幅減少，理論上能夠實現更高的良率和可靠性，制造成本也相對較低。

但M型光開關存在一個核心技術短板：開關單元（即反射鏡）需要在N個位置間來回移動切換，而反射鏡的角度難以在移動機械結構上保持高度穩定。這一問題直接導致光路切換的穩定性和可靠性差，插入損耗較大，無法滿足高精度通信場景的需求。

三類光開關核心參數對比

三、交叉矩陣光開關的技術革新方向

通過上述對比可以發現，現有三類光開關均存在明顯缺陷：M+N型結構復雜、成本高；M×N型可靠性低、故障率高；M型穩定性差、插入損耗大。行業迫切需要一種能夠兼顧“開關單元數量少、切換穩定性高、可靠性強”的光開關技術。

交叉矩陣光開關的技術革新核心，正是針對現有技術的痛點，通過優化開關單元結構、改進角度對準方式，在精簡開關單元數量的同時，提升光路切換的穩定性和可靠性。下一篇文章將詳細解析交叉矩陣光開關的核心技術設計，包括轉向反射鏡的創(chuàng )新結構、角度對準的兩種實現方案，以及具體實施案例的技術細節，帶您深入了解這一光開關技術的突破點。
