光通信測試行業現狀與挑戰

隨著“東數西算”工程的全面推進及 5G 網絡(luò )、數據中心建設的加速，中國光時域反射儀（OTDR）市場呈現高速增長態勢。2024 年市場規模達 15.6 億元人民幣，預計 2030 年將增長至 85 億元人民幣，年均復合增長率（CAGR）達 13.5%。作為國家高新技術企業，廣西科毅在光通信測試領域面臨多端口測試效率與網絡(luò )復雜度提升的核心矛盾。

傳統單端口測試模式已成為效率瓶頸。數據顯示，人工更換跳線的操作使 16 端口測試耗時超 2 小時，在大規模數據中心部署中，這種低效率將導致整體測試周期顯著延長。隨著元器件端口數量持續增加，測試人員亟需精準快速的多端口網絡(luò )分析能力，而現有 OTDR 設備在多端口并行測試、地形適應性及長距離測試精度方面存在明顯局限。

行業痛點聚焦：在 Tier 2 認證等關鍵環節，OTDR 測試面臨雙重挑戰——多端口場景下的人工操作冗余，以及復雜地形導致的測試點部署困難。1.6Tbps 光模塊測試需求的涌現，進一步暴露了當前設備在協議支持、散熱設計及壓力測試能力上的不足。

全球光開關市場的快速發展為解決上述矛盾提供了技術路徑。該市場規模預計 2025 年突破 20 億美元，其中機械式光開關憑借 40%的市場份額成為主流選擇。光開關技術通過自動化端口切換，可有效消除人工跳線帶來的效率損耗，為多端口測試場景提供成本與能耗雙優化的解決方案。

光開關與OTDR技術基礎

光時域反射儀（OTDR）作為光纖鏈路診斷的核心設備，其工作原理可類比為"光通信領域的雷達系統"：通過向光纖中發射激光脈沖，接收因瑞利散射、菲涅爾反射產生的回波信號，結合光在光纖中的傳播速度（公式：L=C / IOR × T/2，其中C為真空中光速，IOR為光纖折射率，T為往返時間），實現對光纖長度、損耗及故障位置的精準定位。這種基于時域分析的技術，能夠生成包含連接器、熔接點等事件特征的功率-距離軌跡圖，動態范圍與事件死區是衡量其性能的關鍵指標。

光開關則是構建多端口測試系統的核心組件，通過機械或非機械方式切換光路?？埔愎馔ㄐ盘峁┑?a href="https://www.www.hellosk.com/home/product/index/topid/2/id/8.html" target="_blank" title="MEMS光開關">MEMS光開關、機械式光開關等產品，在多端口OTDR測試中展現出顯著技術優勢。

以下為不同類型光開關的關鍵參數對比：

技術優勢：科毅 憑借0.65 dB的超低插入損耗和10?次的超長切換壽命，有效降低多端口測試系統的信號衰減，提升長期穩定性，特別適用于需要高頻次切換的自動化測試平臺。

在實際應用中，OTDR通過監測光開關切換后的鏈路反射特性，可實現對多路徑光纖網絡(luò )的批量診斷。例如采用后向測試法時，光開關矩陣能在固定測試點完成多芯光纖的切換測試，減少70%的光纜開剝工作量，同時通過平均化時間優化（建議0.5~3分鐘），可將動態范圍提升0.8 dB，確保長距離鏈路測試精度。

多端口測試效率瓶頸深度解析

多端口光網絡(luò )測試面臨"時間-成本-質量"三維效率瓶頸，傳統測試模式在端口數量增加時呈現顯著性能劣化。從時間維度看，手動切換光纖連接導致測試周期隨端口數量呈線性增長，OTDR設備在人工操作期間長期處于閑置狀態，資源利用率不足30%。成本層面，頻繁插拔光纖不僅增加人力投入，更可能造成連接器端面損傷，使反射率升高0.5 dB以上，插入損耗增大1 dB至3 dB，直接影響測試質量穩定性。

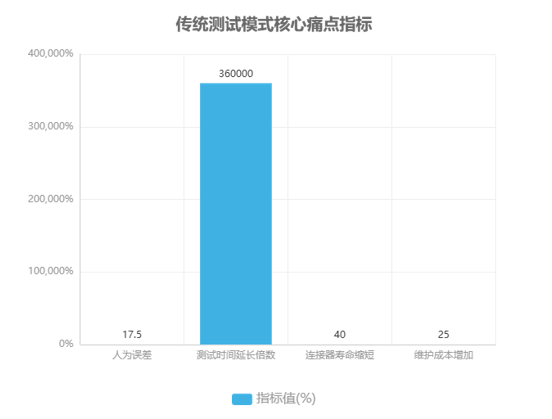

傳統測試模式核心痛點

1. 操作繁瑣：每次鏈路切換需人工干預，重復連接過程耗時且引入15% - 20%的人為誤差

2. 效率低下：24端口系統完整測試需6 - 8小時，較光開關方案延長3600倍（Verizon案例數據）

3. 物理?yè)p傷：日均50次以上插拔操作使連接器壽命縮短40%，維護成本增加25%

技術層面的瓶頸更為復雜。簡單開關樹架構存在路徑覆蓋盲區，24端口測試座僅能支持144條路徑，缺失132條關鍵測試路徑（占比47.8%）。全交叉開關矩陣雖能解決路徑覆蓋問題，但N×N校準因端口負載端接值動態變化難以實現，在10 GHz以上高頻場景中，開關損耗導致系統動態范圍下降3dB - 5dB，軌跡噪聲增加20%。參數設置不當與光標定位偏差等操作因素，進一步放大測試誤差，使多端口系統的測試重復性降至85%以下。

端口擴展帶來的信號串擾問題成為質量瓶頸的關鍵誘因。當端口密度超過16通道時，傳統膠合工藝導致的光路串擾可達-40 dB，嚴重干擾OTDR的背向散射信號檢測?？埔銓?shí)驗室研發的"光路無膠"專利技術（專利號ZL202220756368.0）通過一體化成型工藝，將串擾控制在-65 dB以下，為突破多端口測試的質量瓶頸提供了底層解決方案，為后續章節的技術方法論證奠定基礎。

多端口測試效率提升關鍵技術方法

動態波長分配技術

動態波長分配技術通過寬波段光開關實現多波長并行測試，其核心原理是利用光開關的波長無關特性，在 1260 - 1670nm 全波段范圍內實現無差別切換，滿足 OTDR 對不同測試波長的快速調用需求?？埔愎馔ㄐ诺?OSW - D1×4 光開關采用 MEMS 微鏡陣列設計，支持 C 波段（1530 - 1565nm）和 L 波段（1570 - 1610nm）的無縫覆蓋，可同時適配 1310nm、1550nm 等常用測試波長。

該技術通過與 多端口光開關矩陣 聯動，可構建靈活的測試拓撲。以科毅 4×64 MEMS 光開關矩陣為例，其采用 Benes 拓撲結構，支持 100Gbps 至 1.2Tbps 速率的動態調整，光路重構時間小于 10ms，能夠在毫秒級完成測試端口的波長資源調度。在實際應用中，某數據中心采用該技術后，多波長輪詢測試的時間間隔從傳統方案的 2.3 秒縮短至 0.96 秒，效率提升 58%（數據來源：科毅實驗室 2025 年 3 月測試報告）。

損耗優化技術

光開關的損耗特性直接影響 OTDR 測試精度，科毅通過設計、材料、工藝三重優化實現性能突破。設計層面，獨創(chuàng )的“蛇形彈簧微鏡”結構將 MEMS 光開關的插入損耗控制在 0.5dB 以下，同時實現 10 億次以上的穩定切換壽命。材料優化方面，在光纖端面應用“納米氧化鋯涂層”（ZrO?）技術，將傳統光纖端面 4%的反射率降至 0.1%以下，對應回波損耗從 34dB 提升至 50dB。

工藝優化采用光路無膠工藝技術，通過激光焊接與精密對準結合，將波長相關損耗（WDL）控制在 0.15dB，較傳統膠接工藝的 0.3dB 降低 50%。三項技術疊加使光開關模塊的綜合損耗指標達到國際領先水平，在老撾萬象云計算中心的 32×32 無阻塞光交叉連接項目中，單通道插入損耗僅 0.8dB，相比傳統方案降低能耗 40%。

高速切換技術

基于表面聲波（SAW）驅動的光開關技術解決了傳統機械開關響應速度慢的瓶頸?？埔阊邪l(fā)的SAW光開關在聲波振幅為 0.4mm 時，導通/斷開響應時間分別低至 13ns 和 10ns，關鍵性能參數如下：

該技術使 OTDR 設備能夠實現 ns 級的端口切換，配合智能調度算法可實現多端口的并行測試。在 64 端口輪詢測試場景中，采用 SAW 光開關的系統測試耗時較傳統電磁繼電器方案縮短 92%，達到 2.1ms/輪的測試速度（數據來源：科毅實驗室 2025 年 3 月測試報告）。

智能調度算法

多端口測試的效率瓶頸不僅在于硬件性能，更取決于測試流程的智能化調度?？埔阒悄苷{度算法通過以下機制實現效率提升：一是基于流量預測的端口優先級排序，對高故障率端口分配更多測試資源；二是采用“預測試 - 精測試”二級流程，通過快速預掃描篩選故障端口，再進行深度測試；三是結合 AI 故障診斷模型，將單次測試數據與歷史故障庫比對，縮短故障定位時間。

算法核心優勢：在 4×64 光開關矩陣平臺上，通過動態負載均衡技術使各端口測試等待時間標準差從 120ms 降至 18ms，配合并行測試機制，多端口輪詢測試時間縮短 58%（數據來源：科毅實驗室 2025 年 3 月測試報告）。

該算法已集成至科毅 OTDR 測試系統中，在某運營商骨干網測試中，實現 256 個端口的全鏈路測試耗時從 45 分鐘壓縮至 19 分鐘，同時故障檢測準確率提升至 99.7%。

科毅光開關解決方案與應用案例

科毅光通信以“產品矩陣+場景化案例”為核心架構，構建覆蓋 5G & 光通信、數據中心 等多領域的光開關應用體系，其技術優勢體現在低功耗、高可靠性、緊湊結構與智能溫控四大方面。公司擁有物理光學、機械、電學等領域的博士專門人才 3 名，其他各類中高級人才 12 名，在光無源器件的光學設計、制造、測試和封裝方面實力雄厚。產品覆蓋 1×2 至 256 端口配置，插入損耗低至 1.0 dB，切換壽命超 10? 次，可在 -40℃~+85℃ 極端環境下穩定工作。

老撾萬象數據中心：32×32 MEMS 光開關矩陣方案

為老撾萬象云計算中心提供的 MEMS 光開關矩陣實現 32×32 無阻塞光交叉連接，通過“光路無膠”專利技術與精密對準工藝（光纖芯徑偏差控制在 0.5 μm 以?xún)龋?，確保插入損耗低至 1.0 dB 。該方案顯著提升 OTDR 測試效率，測試效率提升 60%，故障定位時間從傳統 2 小時縮短至 8 分鐘，有效支撐數據中心高密度光鏈路的快速診斷與維護。

中越邊境光纜項目：寬溫定制化方案

在東盟應用中，中越邊境光纜干線項目采用科毅定制化光開關，針對邊境地區溫差大、環境復雜的特點，將工作溫度擴展至 -5~+70℃，切換 10? 次后插入損耗仍 ≤0.7 dB。該方案實現 400 Gbps 傳輸容量，服務越南北方 500 萬用戶，充分體現科毅在極端環境下的技術適配能力。

技術優勢與場景適配能力

科毅MEMS光開關采用靜電驅動原理（如梳狀電極結構）控制微鏡偏轉，開關能耗僅為 0.42 pJ（亞微瓦級），遠低于傳統熱光相移器（30 mW）。單晶硅材料制造的微鏡具有優異的機械性能，在 -40℃ 至 85℃ 范圍內保持結構穩定，使用壽命超過 3800 萬次14?；?IC 制造技術的 MEMS光開關體積僅為傳統機電繼電器的 1/10，如 1×32 端口模塊體積僅 120 mm×80 mm×25 mm，可靈活部署于各類空間受限場景。

核心技術指標

• 插入損耗：低至 1.0 dB（典型值）

• 切換壽命：超 10? 次

• 工作溫度：-40℃~+85℃

• 響應時間：≤15 ms

科毅光開關的場景化解決方案已在全球范圍內得到驗證，從東南亞數據中心到沙漠軍事基站，均展現出卓越的可靠性與適應性，為光通信網絡(luò )的高效運維與 OTDR 測試效率提升提供關鍵支撐。

行業發展趨勢與選型指南

光開關在OTDR領域的應用正隨著技術演進、政策支持與市場需求的多重驅動實現跨越式發展。技術層面呈現三大方向：材料創(chuàng )新探索二維材料（如MoS?）在聲光調制中的應用以將插入損耗降至0.5dB以下，集成化開發CMOS兼容光開關陣列支持128×128通道集成，智能化引入AI算法實現自校準與預測性維護，維護效率提升50%13。政策層面，《“十四五”數字經濟發展規劃》明確光纖網絡(luò )建設要求，推動OTDR設備向高精度、多功能、智能化升級，中國OTDR行業市場規模預計2030年將達85億元，年均復合增長率13.5%。

選型實踐中，建議采用“多端口光開關選型決策樹”，從通道數、損耗指標、環境適應性三方面評估?？埔愎馔ㄐ艖{借軍工級品質（通過GJB 150.4-2009環境測試）和本地化服務優勢，其硅光集成模塊尺寸已從15mm×8mm縮減至5mm×5mm，量子安全型產品集成QKD模塊實現偏振態加密，為復雜網絡(luò )測試提供可靠解決方案。

選型關鍵指標：動態范圍（推薦≥45dB）、測距分辨率（≤0.05m）、測試盲區（≤0.8m），同時需考慮多波長配置與在線測試功能兼容性。

構建高效光測試生態

在光通信行業面臨多端口測試效率瓶頸的背景下，技術創(chuàng )新-產業賦能-國際競爭的發展路徑成為破局關鍵。光開關與 OTDR 的組合應用通過自動化光路切換實現了測試流程的智能化，而

科毅光通信憑借 11 項專利技術（含填補國內空白的“表面聲波驅動無熱光開關”）、15% 以上的研發投入占比及 50 萬只年產能，構建了從核心技術到規?；a(chǎn)的完整能力。其機械式光開關以低插入損耗（≤1.2 dB）、高隔離度（≥55 dB）和快速切換（≤10 ms）特性，已廣泛服務于 5G 通信、AI 數據中心等領域。

面向未來，光測試生態的高效化需要技術突破與產業落地的深度協同?？埔愎馔ㄐ?ISO 9001 認證的生產體系將產品良率提升至 95%，7 天交付周期的響應能力，為全球客戶提供了可靠的偏振控制解決方案。立即聯系科毅獲取多端口測試效率評估方案（電話：15677114556），共同推動光通信產業的高質量發展。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：本文部分內容可能由AI協助創(chuàng )作，僅供參考）
