1范圍

本校準規范規定了通信用光衰減器的通用的計量特性、校準方法及校準所用的儀器設備的要求等內容，適用于通信用光衰減器的首次校準、后續校準和使用中檢驗。光衰減器的型式評價中有關計量特性的要求可參照本規范執行。其他帶光衰減功能的儀器校準也可參照執行。

2引用文獻

JJF1001—1998《通用計量名詞術語》

JJF1059—1999《測量不確定度評定與表示》

JJF1071—2000《國家計量校準規范編寫規則》

JJG(YD)040—1998《光衰減器》

使用本規范時，應注意使用上述引用文獻的現行有效版本。

3概述

通信用光衰減器是用于光通信行業科研和生產中的重要儀器，是用來調節光通信的光路中光功率量值的，使用已定標的光衰減器可用于擴大光功率標準的量程范圍，可直接為通信網服務。通常通信用光衰減器可分為可變光衰減器和固定光衰減器兩種，可變光衰減器又可分為連續可變型，步進型，連續和步進組合型。

4計量性能要求

a)光衰減器示值：(0～65)dB;

b)光衰減器重復性：0.8dB;

c)光衰減器的插入損耗：≤3dB;

d)光衰減器端口回波損耗：≥35dB;

e)光衰減器的輸入輸出方式：光纖連接器型，建議為FC/PC型光纖連接器。儀表說明書指標高于此要求時，以?xún)x表說明書指標為性能要求。

以上技術指標不用于合格性判別，僅提供參考。

5校準條件

5.1環境條件

5.1.1環境溫度：(23±5)℃,相對濕度≤80%;

5.1.2校準期間內溫度變化：±2℃;

5.1.3電源電壓：(220±11)V;頻率：(50±1)Hz;

5.1.4實驗室應無劇烈震動和影響測量結果的電磁場干擾。5.2校準用設

5.2.1穩定激光光源

a)中心波長：(850±20)nm;(1310±20)nm;(1550±20)nm;

b)光源半功率點譜線寬：≤7nm;

c)輸出功率：≥0dBm(1mW);

d)輸出功率穩定度

長期穩定度(6h):≤±0.05dB;

短期穩定度(15min):≤±0.005dB;

e)輸人輸出方式：光纖連接器型，建議為FC/PC型光纖連接器。5.2.2光功率計

a)工作波長：(800～1600)nm;

b)光功率測量范圍：(-90～+3)dBm;

c)非線性度：≤±1%;

d)示值誤差：±5%;

e)分辨力：0.001dB;

f)輸入輸出方式：光纖連接器型，建議為FC/PC型光纖連接器。5.2.3光回損測試儀(選配)

a)工作波長：(1310±20)nm;(1550±20)nm;

b)測試范圍：(0～60)dB;

c)示值誤差：士1.0dB;

d)分辨力：0.1dB。

5.2.4光纖連接器：建議采用FC/PC型。

5.2.5法蘭盤：FC/PC型，插入損耗≤0.1dB。

5.2.6工作平臺：平穩、抗震動。

5.2.7主要設備：應在檢定有效期內使用。

6校準項目和校準方法

6.1校準項目

校準項目見表1。

表1光通信用光衰減器校準項目

6.2校準方法

6.2.1外觀及工作正常性檢查

a)有規格、型號、制造廠名、出廠日期、設備編號及相應的警示標志等；b)被校儀表應帶有必要的附件、說明書及前次校準證書；

c)被校儀表各部件應安裝牢固，能確保工作正常；

d)被校儀表通電后能正常工作。

6.2.2所有校準用設備和被校的光衰減器均置于平穩的工作平臺上，并按說明書要求進行預熱。

6.2.3衰減器動態范圍的校準按圖1連接設備，

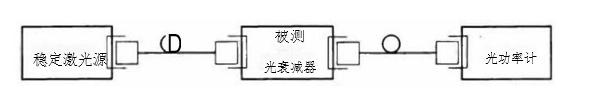

圖1光功率計法校準光衰減器衰減示值連接圖

  a)設置被校光衰減器的示值為零(無法調零的調為最小),調整光功率計的參考值使光功率計讀數值為0dB。

b)調整被校光衰減器的衰減值為最大，看光功率計讀數，得到衰減器動態范圍。

6.2.4光衰減示值誤差和重復性的校準

a)記錄穩定激光光源的波長值。

b)按圖1連接設備，將穩定激光源輸出端接被測光衰減器輸入端，將被校光衰減器輸出端接光功率計探測器。各段連接光纖(或光纜)的位置在整個測試過程中應保持固定，盡量減小光纖由于應力和彎曲程度發生變化帶來的影響，各連接器可靠連接，避免反射帶來的誤差。

c)調整被校光衰減器、光功率計的波長設定值與穩定光源的波長相同。

d)設置被校光衰減器的示值為零，調整光功率計的參考值使光功率計讀數值為0dB。

e)調整被校光衰減器衰減示值為被檢值P,讀出光功率計讀數Pm(i=1,2,…n,n≥3;k=1,2,…m,m≥3),k為被校光衰減器待檢衰減擋數目，i為被校光衰減器每擋測試次數。并記錄到原始記錄

中。

     f)按順序依次調整光衰減器的待測擋的衰減示值，重復6.2.3d)、6.2.3e)的步驟m-1次，可得到被校光衰減器不同擋的測試值P。并記錄到原始記錄中。

   g)重復6.2.4d)、6.2.4e)、6.2.4f)的步驟n-1次，讀出光功率計數值P(dB)并記錄到原始記錄中。

6.2.5插入損耗值的校準

a)按圖2中實線連接設備。

b)調整被校光衰減器的波長和光功率計波長的設定值，使其與穩定激光光源的波長一致并記錄。

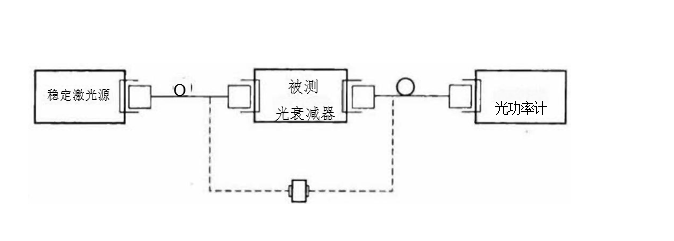

 圖2光衰減器插入損耗測試連接圖

c)按圖2中虛線連接設備，即通過法蘭盤對接。將此時光功率計讀數設為參考值，光功率計讀數為0dB。

d)按圖2中實線連接設備，調整被校光衰減器的衰減值為零(無法調零的調為最小),讀出光功率計的讀數I值，并記錄。

e)重復6.2.4c)、6.2.4d)的步驟3次。

6.2.6光衰減器端口回損校準

a)按圖3連接設備。

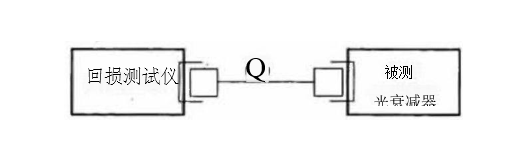

 圖3光衰減器端口回波損耗測試連接圖

b)回損測試儀自環，初始化儀表，讀出儀表內部的校準因子。

c)將回損儀光源輸出端的測試光纖清潔，在空氣中測出的回波損耗應為-(14.8±0.2)dB,若偏差較大，則需用標準光纖活動連接器對回損儀進行自校準。

d)將回損儀輸出端的測試光纖校準后，用光纖末端微彎的方法截止。在回損儀中記錄截止參數，大于60dB。

e)將回損儀輸出端的測試光纖與被校光衰減器的光接口相連接，并將被測光衰減器另一端光接口用光纖活動連接器做截止。設定回損測試儀光源的波長，讀取測量結果Ru,記錄到原始記錄中。

f)改變回損儀的測試波長，重復6.2.6e)操作。

6.2.7調整穩定激光源到另一待校光波長，并同時調整光衰減器和光功率計的波長值，重復6.2.4～6.2.6的測試步驟。

7校準結果

7.1光衰減器衰減示值校準結果處理

求n次測試的平均值P,作為光衰減器第k級的衰減值

(1)衰減器第k級的示值誤差為：

△=P-P(2)

7.2光衰減器衰減示值重復性校準結果處理

通過光衰減器衰減示值的校準數據，可得到重復性的結果：

重復性=(|Pm|mx—|Pa|min)/2

7.3插人損耗值的校準結果處理

三次測試值相加求平均：

Iu=(lu+l?+Iu)/3

7.4光衰減器回損校準結果處理(選項)

三次測試值相加求平均：

RL=(RL?+RL?+RL?)f3

8校準結果表達

經過校準后的光通信用光衰減器，出具校準證書。校準報告格式見附錄B。

9復校時間間隔

復校時間間隔送校單位可根據實際使用情況自主決定，建議校準周期為1年。
