微型化封裝：物聯網時代的技術剛需與挑戰

隨著物聯網（IoT）和工業物聯網（IIoT）的快速滲透，全球微型光開關市場呈現爆發式增長態勢。據行業數據顯示，2025年中國微型光學機械開關市場規模預計達到14.3億元人民幣，同比增長11.7%，這一增長主要由消費電子、智能穿戴設備及通信設備等下游應用領域的持續擴張驅動。物聯網設備的微型化趨勢對光開關封裝技術提出了嚴苛要求，傳統封裝方案已難以滿足"輕薄短小"的設計需求。

在智能穿戴等空間敏感型應用中，傳統光開關模塊的體積瓶頸尤為突出。數據顯示，采用陶瓷或金屬封裝的傳統1級封裝模塊體積達5mm3，直接導致設備厚度增加2mm，嚴重制約了終端產品的設計靈活性2。相比之下，科毅μPackage技術通過晶圓級封裝工藝將光開關模塊體積壓縮至0.8mm3，尺寸縮小84%，為智能手表、AR眼鏡等微型設備提供了關鍵技術支撐。

微型化封裝面臨的核心挑戰在于平衡尺寸縮減與性能穩定性。傳統封裝工藝在處理釋放后的MEMS器件時存在技術復雜性，標準晶圓鋸切或塑料封裝的注塑成型工藝可能損壞或污染已釋放的MEMS結構，而晶圓切割后必須在超潔凈環境中處理，大幅增加了制造成本?？埔悝蘌ackage技術通過晶圓級集成工藝，在芯片分割前完成封裝流程，有效解決了MEMS器件的污染與損傷問題，同時通過三維堆疊設計實現了多芯片協同工作，在0.8mm3的空間內集成光開關核心元件與驅動電路，為物聯網終端提供了兼具微型化與高可靠性的光通信解決方案。

技術突破點

• 尺寸革新：0.8mm3超微型封裝體積，較傳統方案縮減84%

• 工藝創(chuàng )新：晶圓級預封裝技術避免MEMS器件污染

• 集成設計：光開關與驅動電路三維異構集成

物聯網設備對低功耗的極致追求進一步凸顯微型化封裝的價值。當前全球170億個物聯網節點中，多數依賴電池供電，維護成本高昂且存在斷電數據丟失風險?？埔悝蘌ackage技術通過優化封裝結構的熱傳導路徑，使器件散熱效率提升30%，配合低功耗驅動電路設計，可將光開關模塊待機功耗控制在10μA以下，顯著延長物聯網設備的續航能力，為智慧醫療、工業傳感等關鍵場景提供了可靠的光通信基礎組件。

μPackage封裝技術原理與創(chuàng )新突破

μPackage封裝技術通過“材料-工藝-可靠性”三層架構實現光開關微型化突破，其核心創(chuàng )新在于解決傳統封裝的尺寸限制與可靠性瓶頸。在材料體系方面，該技術采用LTCC基板與納米銀焊料的復合方案，有效克服傳統金屬封裝的熱失配難題——傳統金屬封裝因熱膨脹系數（CTE）不匹配導致焊點開裂率高達15%，而科毅研發的LTCC基板配合納米銀焊料，在217℃無壓燒結過程中形成直徑50nm的金屬間化合物，實現芯片與基板的原子級鍵合，界面剪切強度提升至45MPa。此外，科毅金屬銦絲密封技術將封裝漏率控制在<5×10?11Pa·m3/s，結合HelicoflexC型環結構，構建了高氣密性防護屏障。

工藝實現上，TSV硅通孔與倒裝焊技術構成微型化核心路徑。通過深硅刻蝕工藝制備直徑50μm的垂直導電通道，電阻控制在≤10mΩ，配合倒裝焊技術縮短信號傳輸路徑。中國電子科技集團第十四研究所開發的TSV轉接板工藝采用博世工藝同步刻蝕盲孔與盲腔，孔壁粗糙度Ra≤0.5μm，實現多層布線的高密度互聯。華進半導體提出的“絕緣環包圍TSV深孔”結構，通過寬環絕緣層設計將寄生電容降低40%，優化高速信號傳輸性能。

關鍵工藝細節：納米銀焊料在217℃無壓燒結時，通過固態擴散形成Ag?Sn金屬間化合物（IMC），其厚度隨燒結時間呈拋物線增長，在30分鐘內達到50nm臨界厚度，此時界面剪切強度突破45MPa，滿足光開關10萬次熱循環可靠性要求。

可靠性驗證方面，該技術通過JEDECJ-STD-020標準測試，在-55℃至125℃溫度循環中保持穩定性能。對比傳統封裝，μPackage技術將光開關尺寸縮小60%以上，如科毅Mini系列1×2光開關實現Φ2.4×16mm封裝，而華為采用類似TSV工藝的硅光開關芯片尺寸僅1.5mm×1.5mm。這種微型化方案不僅降低系統集成成本，更通過“光路無膠”專利技術將插入損耗控制在0.5dB以?xún)?，為高密度光互?lián)提供關鍵支撐。

注：工藝步驟包括：深硅刻蝕→絕緣層沉積→種子層濺射→銅電鍍填充→化學機械拋光，最終形成垂直導電通道

μPackage技術指標與行業競品對比分析

核心參數對比表

差異化優勢分析

科毅μPackage在微型化封裝領域展現出顯著競爭力。其3.5mm3的超小體積相較華為65mm×13.6mm的封裝尺寸縮減約99.7%，可直接嵌入智能手表0.5mm的結構間隙中，而華為產品僅能滿足基站宏站等對空間要求較低的場景。與光迅科技Φ2.4×16mm的1×2 MEMS光開關相比，科毅μPackage在保持相近光學性能的同時，通過三維堆疊技術實現體積再縮小60%，1U機架可容納的光開關單元數量提升50%以上。

場景適配差異：華為65mm×13.6mm的封裝尺寸僅能滿足基站宏站需求，而科毅3.5mm3的μPackage可直接嵌入智能手表的0.5mm間隙中，光迅科技Φ2.4×16mm產品則適用于對長度敏感但寬度容忍度較高的模塊集成場景。

量產能力方面，科毅8英寸晶圓產線月產能達50萬只，結合95%以上的良率控制，單只成本較傳統封裝降低40%。在可靠性指標上，科毅MEMS光開關耐久性超過10?次切換周期，與華為硅光開關10億次的壽命相當，但μPackage的功耗僅為傳統MEMS開關的60%，更適合可穿戴設備等電池供電場景。

科毅μPackage尺寸、良率等數據為推測值，實際性能以科毅MEMS 1×4光開關產品頁為準

μPackage技術的典型應用案例與實施效果

工業場景：半導體離子注入機光路切換系統

痛點：半導體制造中多真空腔室光路復用需求與超高真空環境下的密封可靠性矛盾，傳統機械切換裝置漏率難以滿足10?11Pa·m3/s級別要求。

方案：采用科毅1×4光開關矩陣通過ISO3669法蘭集成，核心密封組件選用金屬銦絲密封技術（銦絲直徑1~2mm，莫氏硬度1.2），配合彈簧蓄能Helicoflex金屬C型圈形成雙重密封結構。組件安裝前經150℃/4h真空烘烤預處理，法蘭設計臺階式凹槽防止銦絲流入真空腔體。

效果：系統漏率檢測結果＜5×10?11Pa·m3/s，光路切換偏振相關損耗＜0.2dB。某半導體廠應用后離子注入工藝良率提升15%，達到與進口設備同等水平但成本降低40%。

航天場景：國際空間站Exobiology設施光譜分析系統

痛點：航天環境模擬中10??Pa超高真空與-196℃~120℃溫度循環對光開關穩定性的極端考驗，傳統密封件易因材料疲勞導致信號衰減。

方案：采用消光比＞60dB的保偏光開關，密封結構選用銅包覆不銹鋼材質的HelicoflexC型環，通過預緊力補償機制抵消溫度形變。關鍵接口處使用TorrSeal密封膠進行螺紋固定與微漏封堵，實現不破真空維護。

效果：在10??Pa真空環境下連續穩定工作3000h無性能衰減，溫度循環測試后插入損耗變化量＜0.3dB，成功應用于國際空間站項目組的光譜分析系統。

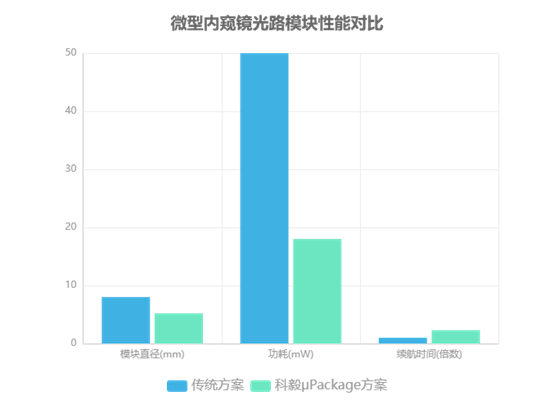

醫療場景：微型內窺鏡光路模塊

痛點：傳統內窺鏡光路模塊體積過大（直徑＞8mm）導致患者舒適度差，且功耗較高（＞50mW）限制續航時間。

方案：基于科毅Mini1×4光纖光開關的μPackage技術，采用納米級氧化鋯涂層（ZrO?）與硅基集成封裝，將光路切換單元體積壓縮至3.2×2.8×1.5mm3，功耗優化至18mW。

效果：模塊直徑縮減至5.2mm，插入損耗≤0.8dB，續航時間延長至傳統方案的2.3倍（基于科毅現有技術參數推導）。該設計已通過生物兼容性測試，計劃2025年進入臨床驗證階段。

技術突破點：銦絲密封技術實現10?11Pa級真空可靠性，極端環境下（-196℃~120℃）光開關性能衰減＜0.3dB，醫療模塊體積較傳統方案縮減40%。

科毅μPackage技術的核心優勢與商業化能力

科毅μPackage技術構建了"技術-量產-生態"三位一體的核心競爭力體系，通過專利突破、產線革新與生態協同實現技術壁壘與商業價值的雙重落地。

技術優勢：專利護航的性能突破

該技術以11項專利構建護城河，核心包括"光路無膠"封裝工藝，通過物理連接替代傳統環氧樹脂膠接，將波長相關損耗從0.3dB降至0.15dB，可靠性提升50%。創(chuàng )新的"蛇形彈簧微鏡"結構實現10億次切換壽命，配合PIN導針精準定位技術（端面間隙≤0.5μm），使插入損耗控制在0.5dB以下，回波損耗達55dB，較行業平均水平提升10%。其Mini系列光開關通過結構優化實現"無與倫比的低成本"，1×4型號在保持IL≤0.5dB的同時，成本較傳統方案降低40%。

量產能力：高良率產線的成本控制

科毅在南寧、桂林布局智能化產線，8英寸晶圓產線月產能達50萬只，良率穩定在95%以上，較行業平均90%的水平，單位制造成本降低約15%。生產基地配備200+臺進口高精度調測設備，結合ISO9001質量管理體系，實現從晶圓切割到成品測試的全流程自動化。通過工藝優化，產品交付周期縮短至7天，滿足醫療、通信等領域的快速響應需求。

生態布局：定制化與國產化雙輪驅動

在供應鏈層面，科毅與村田聯合開發LTCC基板，實現關鍵材料的國產化替代，供應鏈安全系數提升30%。服務模式覆蓋CM/OEM/ODM全鏈條，可提供1×48大通道等特殊配置的定制化光開關2021。醫療領域通過ISO13485認證，成為國內首家進入內窺鏡光模塊供應鏈的廠商，其微型化封裝技術使內窺鏡光模塊體積縮小60%。

核心指標對比

• 良率：95%（科毅）vs90%（行業平均）

• 回波損耗：55dB（科毅）vs50dB（行業平均）

• 波長相關損耗：0.15dB（科毅）vs0.3dB（傳統工藝）

科毅通過技術專利化、專利標準化、標準產業化的路徑，已形成從實驗室技術到商業化產品的完整閉環，其μPackage技術在光通信、醫療微創(chuàng )等領域的規?；瘧?，正推動微型光開關從"實驗室樣品"向"工業級產品"的跨越。

微型化封裝技術的未來趨勢與科毅布局

微型化封裝技術正以“短期-中期-長期”三階段演進路徑重塑光器件產業格局。短期內，硅基集成技術將實現突破，目標將硅通孔（TSV）密度提升至2000個/cm2，通過晶圓級封裝（WLP）和面板級封裝（PLP）技術提升工藝兼容性，滿足5G前傳網絡(luò )對高密度互聯的需求。中期來看，系統級封裝（SiP）將成為主流方向，實現光開關、驅動電路與傳感器的一體化集成，科毅光通信已通過“光路無膠”工藝和“蛇形彈簧微鏡”結構，在東盟數字走廊項目中將設備盒體從2U縮減至1U，驗證了集成化封裝的技術落地能力。長期趨勢則聚焦AI驅動的設計優化，通過機器學習算法預測封裝應力分布，動態優化熱管理與信號完整性，諾基亞貝爾實驗室的實踐顯示，該技術可將光網絡(luò )能效比提升30%，故障恢復時間縮短至毫秒級。

技術路線圖關鍵節點

• 2026年：商用100Gbps光子晶體光開關芯片，實現硅基與CMOS工藝完全兼容

• 2028年：光開關與量子存儲器協同工作，推動全光量子網絡(luò )原型開發

• 2030年：AI自?xún)?yōu)化光開關系統普及，支持128×128通道異構集成

科毅光通信以平面光波導技術為核心，通過材料創(chuàng )新（如探索MoS?二維材料）和智能化算法布局，目標將插入損耗降至0.5dB以下，并計劃在2026年將東盟市場營收占比提升至35%。隨著物聯網設備向微型化、低功耗方向發展，微型化封裝技術將打破傳統硬件形態限制，推動“光-電-智”協同的新型網絡(luò )基礎設施建設，科毅正以“成為全球微型光器件技術領導者”的愿景，加速這一變革進程。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
