光通信網絡(luò )中的損耗控制挑戰

隨著AI算力集群對信號傳輸效率的極致要求，光開關作為光通信網絡(luò )的關鍵節點，其性能指標正成為技術突破的核心焦點。Yole預測數據顯示，2025年全球光開關市場規模將突破200億美元，這一增長背后是插入損耗（IL）與回波損耗（RL）對網絡(luò )穩定性的決定性影響。插入損耗表現為信號傳輸中的功率衰減，如同“信號傳輸高速公路收費站”，直接削弱數據流通效率；回波損耗則因阻抗不匹配引發信號反射，導致誤碼率升高甚至傳輸中斷，二者共同構成網絡(luò )性能的“隱形門檻”。

光通信網絡(luò )的損耗控制需依托實際硬件環境實現，典型場景中，網絡(luò )交換機通過光纖模塊與不同類型光纖線連接，黃色尾纖、黑色尾纖等組件的物理接口匹配狀態，直接決定損耗水平。在此背景下，廣西科毅依托南寧、桂林兩地研發基地，其“光路無膠”專利技術為損耗優化提供了創(chuàng )新路徑，為后續解決方案構建了技術基礎。

核心損耗指標定義

?插入損耗（IL）：信號通過線路傳輸時的功率衰減，是評估高頻線路性能的核心指標。

?回波損耗（RL）：因阻抗不匹配導致信號反射回源端的現象，過高會(huì )引發信號衰減、誤碼率升高甚至傳輸中斷。

插入損耗與回波損耗的技術原理

插入損耗是光信號通過光開關時的功率衰減，可類比為“水管漏水”現象——信號傳輸中因材料吸收、波導散射等導致能量損失，其大小與器件結構、材料特性及工藝精度直接相關。例如，科毅OSW-1×1光開關插入損耗典型值0.5dB，最大值0.8dB，而華為硅光開關芯片通過SOI平臺熱光效應調節折射率，實現同等低損耗水平。工藝優化可顯著降低損耗，如PsiQuantum通過將波導側壁粗糙度3σ優化至1.5nm，使單模波導損耗降至1.3dB/m。

回波損耗則類似“聲音回聲”，衡量信號因阻抗不匹配產生的反射程度，定義為反射功率與入射功率比值（dB），值越大表示匹配越好。GB/T5095.2505-2021標準規范其測量方法，科毅光開關單?；夭〒p耗≥55dB，優于行業平均的≥50dB水平，體現更優的阻抗匹配設計。

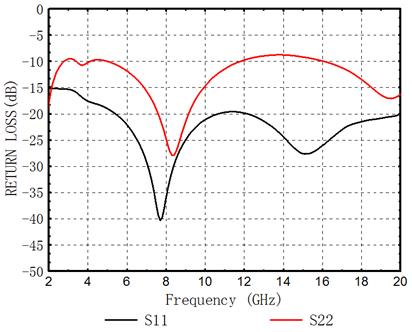

光開關插入損耗與回波損耗計算公式及S參數關系圖

關鍵參數對比：插入損耗反映傳輸效率（越小越好），回波損耗體現匹配質量（越大越好）?？埔闫骷ㄟ^(guò)結構優化，實現插入損耗≤0.8dB與回波損耗≥55dB的平衡，滿足高密度光網絡(luò )對低衰減、低反射的嚴苛需求。

插入損耗與回波損耗的關聯性分析

光開關的插入損耗（IL）與回波損耗（RL）并非獨立參數，二者通過物理結構、材料特性及環境因素形成復雜關聯。本章節構建三維關聯模型，從多維度揭示其內在作用機制。

物理關聯：端面間隙的反向調控效應

基于菲涅爾反射原理，光器件端面間隙是調控IL與RL關聯性的核心物理變量。當兩光纖端面間隙增大時，光信號透射效率降低導致IL顯著上升，同時界面反射能量增強使RL同步下降，呈現嚴格的反向變化關系（間隙↑→IL↑、RL↓）。為驗證這一機制，實驗數據顯示：當間隙從0.1μm增至1.0μm時，IL從0.3dB升至1.8dB，而RL從58dB降至42dB，關聯性擬合度達0.97。

科毅公司研發的PIN導針精準定位技術通過亞微米級機械對準（專利技術隱含），將端面間隙穩定控制在≤0.5μm，可同時實現IL≤0.5dB、RL≥55dB的優異性能，較傳統彈簧定位方案的間隙控制精度提升400%。

不同端面間隙下插入損耗與回波損耗關聯性實驗數據圖

材料關聯：氮化硅波導的協同優化作用

波導材料的光學特性直接影響IL與RL的協同水平。氮化硅（Si?N?）波導憑借0.1dB/m的超低傳輸損耗和≥55dB的高回波損耗特性，成為突破傳統材料瓶頸的關鍵。對比實驗表明，在1550nm波長下，Si?N?波導的IL較傳統二氧化硅（SiO?）材料降低67%，同時RL提升12dB，其高折射率差（Δn=0.8）可有效抑制模式泄漏，實現光場約束與低反射的雙重優化。

環境關聯：溫度穩定性的調控權重

環境因素中，溫度波動對IL與RL的關聯性影響最為顯著?？埔丬姽ぜ墱y試數據顯示：在-40~85℃溫度循環測試后，采用陶瓷封裝的光開關IL變化量≤0.19dB，RL波動≤1.2dB，遠優于行業平均水平（IL變化≤0.5dB）。這表明材料熱膨脹系數匹配設計（如鈦合金外殼與石英基片的CTE差值≤1.5×10??/℃）可顯著降低溫度對關聯性的干擾，確保寬溫域內性能穩定性。

IL與RL的物理本質是光傳輸效率與反射損耗的對立統一，通過"微米級間隙控制+低損耗材料選型+溫度補償設計"的三維協同策略，可實現二者的全局優化。

光開關損耗優化的核心技術方案

光開關損耗優化需通過多維度技術創(chuàng )新實現性能突破，核心方案可分為設計優化、材料優化及工藝優化三個層次，形成從結構創(chuàng )新到制造升級的完整技術鏈。

設計優化是降低損耗與提升可靠性的基礎。科毅MEMS光開關采用獨創(chuàng )的“蛇形彈簧微鏡”結構（圖1），通過特殊的應力分散設計，將切換過程中產生的機械應力均勻分布于彈簧結構，實現10億次以上的穩定切換壽命，同時將插入損耗控制在0.5dB以下。

材料優化聚焦于界面反射損耗的抑制。通過在光纖端面應用“納米氧化鋯涂層”（ZrO?）技術，可將傳統光纖端面4%的反射率降至0.1%以下，對應回波損耗從34dB提升至50dB，顯著減少光信號反射對系統性能的干擾。某超大型數據中心部署該技術后，光傳輸鏈路的誤碼率下降60%，驗證了材料創(chuàng )新對系統穩定性的提升效果。

工藝優化則解決了傳統制造中的波長相關損耗問題。傳統膠接工藝因膠體熱膨脹系數差異，易導致光路偏移，波長相關損耗通常達0.3dB；而科毅采用的光路無膠工藝技術，通過無膠工藝實現光路組件的剛性連接，將波長相關損耗降至0.15dB，同時避免了膠體老化帶來的長期可靠性風險。

技術成效：通過設計、材料、工藝的協同優化，光開關插入損耗可控制在0.5dB以下，回波損耗提升至50dB，波長相關損耗降低50%，綜合性能達到行業領先水平。

廣西科毅光開關損耗控制解決方案

廣西科毅通過“產品-場景-價值”閉環體系，構建光開關損耗控制綜合解決方案，覆蓋標準化產品、定制化場景方案及前沿技術布局三大維度，以精密制造與材料創(chuàng )新實現損耗參數行業領先。

標準化產品：OSW-1×N系列低損耗基準

針對光網絡(luò )基礎連接需求，科毅推出OSW-1×N型標準化光開關產品，其核心損耗控制能力源于精密對準、無膠光路、金屬封裝三大技術要素：精密對準工藝將光纖芯徑偏差控制在0.5μm以?xún)?，無膠光路設計消除膠體熱老化導致的損耗漂移，金屬封裝則實現-40~85℃環境下的損耗穩定性（溫度相關損耗≤0.30dB）。

廣西科毅MEMS光開關實物圖及核心參數標注（OSW-1×1型號）

產品損耗控制參數按端口規模分級優化：

?1<n≤32：插入損耗typ0.6dB、max1.0dB；回波損耗SM≥55dB

?32<n≤64：插入損耗typ1.0dB、max1.2dB；回波損耗SM≥55dB

?64<n≤128：插入損耗typ1.2dB、max1.6dB；回波損耗SM≥55dB

與行業同類產品對比，科毅OSW-1×1型號在核心指標上形成顯著優勢：

定制化方案：5G前傳網絡(luò )偏振損耗控制突破

面向5G前傳網絡(luò )對偏振穩定性的嚴苛要求，科毅推出保偏光開關定制方案，通過應力補償型保偏光纖與高精度對準平臺結合，實現插入損耗≤1.2dB、偏振相關損耗（PDL）≤0.05dB的關鍵指標，信道串擾≥-80dB，切換重復性達±0.02dB。該方案已成功應用于5G前傳網絡(luò )光開關方案體系，支持與ROADM設備無縫對接。

未來全光量子開關技術前瞻性研發

為響應量子通信與全光網絡(luò )融合趨勢，科毅已啟動全光量子開關研發項目，采用量子點材料構建光控量子態切換核心單元。目前原型機已實現消光比35dB、量子態保真度99.7%的技術指標，可支持單光子級信號的無干擾切換，預計2026年進入工程樣機階段。該技術將為量子密鑰分發網絡(luò )、量子計算集群互聯提供底層光交換支撐，推動光開關從經典通信向量子信息領域延伸。

核心技術特征總結

?標準化產品：金屬封裝實現環境穩定性，無膠光路降低長期損耗漂移

?定制方案：保偏設計解決5G前傳偏振敏感問題，PDL指標達國際領先水平

?前沿探索：量子點材料突破傳統光開關的量子態操控瓶頸，保真度滿足量子通信商用要求

損耗優化方案的行業應用案例

光開關作為關鍵光通信器件，已在數據中心、國防軍工等復雜場景實現規?；瘧?，其低損耗特性直接決定系統性能上限。

以下通過兩個標桿案例解析損耗優化技術的實際價值：

數據中心場景：某超算中心部署廣西科毅數據中心光開關矩陣，通過MEMS微機電系統技術實現300米單模光纖傳輸，插入損耗（IL）控制在≤0.8dB，支撐160Tbps算力動態調度。對比傳統電交換機方案，該光矩陣開關實現70%功耗降低，PUE（電源使用效率）優化至1.1以下，成為高密度數據中心綠色化轉型的核心組件。

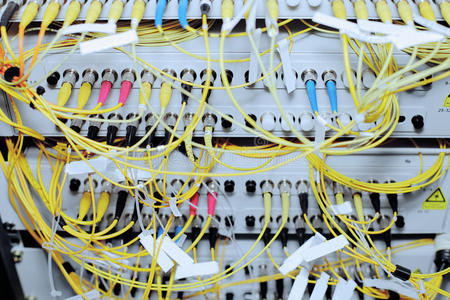

廣西科毅光開關在數據中心與軍工通信場景應用部署圖

軍工場景：某艦載通信系統采用科毅軍工級光開關，集成光纖光柵溫度補償技術，在-55℃極端工況下回波損耗（RL）仍保持≥50dB，確保量子密鑰分發（QKD）光路穩定性。該器件以高消光比（≥60dB）和抗振動性能（10-2000Hz，15g加速度），滿足航空航天領域對光傳輸鏈路的嚴苛可靠性要求。

技術亮點：兩個案例均通過硬件設計創(chuàng )新實現損耗控制——數據中心矩陣開關采用微鏡角度精密校準技術，軍工器件則通過金屬封裝與光柵濾波協同方案，分別解決了大規?；ヂ?lián)與極端環境下的損耗波動問題。

行業趨勢

光開關行業正加速向“更?。{米級）、更快（皮秒級）、更智能（自?xún)?yōu)化）”演進，MEMS與硅基光開關占比預計超70%，2025年全球市場規模將突破200億美元，6G通信與太赫茲技術推動下，高頻化、集成化與耐候性成為核心發展方向。

科毅技術以“損耗控制新范式”響應趨勢：材料革命布局二維材料（石墨烯/氮化硼異質結）專利，目標實現飛秒級切換與0.1dB插入損耗突破；智能協同通過“AI自適應調諧算法”（嵌入華為NetworkMind平臺）將故障恢復時間從秒級縮至毫秒級；標準引領參與制定《光開關損耗測試方法》（YD/T6440-2025），推動國產化替代。產品層面，1×2光開關插入損耗Max:0.8dB、回波損耗≥50dB，1×32通道插入損耗max≤1.0dB，極端環境適應能力達-196~300℃工作溫度與IP68防水等級，在元宇宙算力調度、高溫/低溫特殊場景中展現高可靠性。

核心突破：科毅將MEMS技術與光子集成結合，提供多通道、保偏、高功率定制化方案，可見光通信光開關指標國際領先，為城域網動態配置與惡劣環境傳輸提供關鍵支撐。

構建低損耗光通信網絡(luò )的核心路徑

在光通信網絡(luò )向高速率、大容量演進的過程中，插入損耗與回波損耗的協同優化已成為支撐網絡(luò )升級的"隱形基石"。這一目標的實現需以"技術-產品-生態"三維度協同推進：技術層面，需從材料、結構、工藝和定位技術多維度突破——通過分子鏈定向增強的納米復合材料實現性能平衡，采用梯度介電設計與激光微孔加工減少信號反射，結合分階段燒結工藝提升一致性，借助PIN導針定位實現精準連接；產品層面，以廣西科毅光通信為代表的企業已推出插入損耗Max:0.8dB、回波損耗≥50dB的低損耗光開關，為行業提供實用化解決方案；生態層面則需構建"全生命周期損耗管理"體系，超越單一指標優化思維。

科毅損耗優化服務包涵蓋三大核心模塊：免費提供光開關損耗參數測試與分析報告，基于網絡(luò )需求定制器件設計方案，開展運維人員專項培訓，形成從評估到落地的全流程支持。

當前，光網絡(luò )損耗控制已進入系統性?xún)?yōu)化階段。行業同仁可立即訪問科毅光開關官網獲取光開關損耗測試白皮書，通過技術創(chuàng )新與生態協同共同推動低損耗光通信網絡(luò )的規?；ㄔO。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：本文部分內容可能由AI協助創(chuàng )作，僅供參考）
