光開關：光通信網絡(luò )中的性能基石

“東數西算”工程的深入推進對光通信網絡(luò )的高可靠性提出了嚴苛要求，而光開關作為實現光路靈活切換與信號路由的“交通樞紐”，其性能直接決定了網絡(luò )的穩定性與信號質量。在光網絡(luò )節點處，光開關通過控制光信號的通斷或鏈路切換，支撐著從骨干網到城域網的全場景通信需求，尤其隨著ROADM技術下沉與數據中心互聯需求激增，2026年全球光開關市場規模預計突破50億美元。

在實際網絡(luò )運維中，工程師常面臨因串擾導致的信號誤碼問題，而串擾與隔離度作為光開關的核心性能參數，直接影響系統的信號完整性——隔離度不足會(huì )導致非目標信道信號泄漏，串擾則引發信道間干擾，二者共同構成保障光通信網絡(luò )可靠性的技術基石。

光開關串擾與隔離度的核心定義

根據通信行業標準YD/T1689-2007，串擾（crosstalk）是衡量光開關端口間信號干擾的關鍵指標，定義為非目標輸出端口接收到的光功率與輸入端口光功率之比（dB為單位），公式XTij(λ)=10log[Pj(λ)/Pi(λ)]，其中Pi(λ)為輸入光功率，Pj(λ)為非輸出端口泄露光功率。隔離度*則指阻止非期望信號傳輸的能力，數值越高（dB越大）阻擋效果越好，二者正相關，串擾值越?。ㄈ纭?5dB）對應隔離度越高

不同產品指標差異顯著：

類比：如同隔音墻厚度與噪音穿透率——隔離度對應墻體厚度，串擾對應穿透噪音量。墻體越厚（隔離度越高），穿透噪音越?。ù當_越低），保障信號純凈傳輸。

實際應用中，光信號從1×2開關輸出時會(huì )少量泄露至非目標端口，可通過增加1×1隔離單元提升隔離度。

串擾與隔離度的技術關聯性原理

串擾與隔離度的技術關聯性本質體現為負相關關系：隔離度作為衡量光信號在非輸出端口泄露抑制能力的核心指標，其數值越高，表明非期望信號干擾越小，對應串擾值（dB）則越低。例如，當光開關隔離度達到70dB時，串擾可控制在-70dB以下，即非輸出端口的信號泄露功率僅為選通端口的10^-7倍。這種關聯性直接源于光開關結構設計對光傳輸路徑的精密調控機制。

以科毅MEMS光開關的“雙軸微鏡+準直透鏡”設計為例，其通過微鏡旋轉角度的精確控制實現光路切換：當微鏡旋轉角度誤差≤0.1°時，準直透鏡可將光束偏移量控制在微米級，確保串擾值穩定在-75dB以下；而當角度偏差增大至0.5°時，光路偏移導致非輸出端口的泄露功率顯著增加，串擾值可能從-70dB惡化至-50dB，信號干擾強度提升100倍。這種結構精密性對關聯性的影響，在SWXMEMS硅光開關中也得到驗證——通過亞波長齒和機械限位器優化波導反射效率，其OFF狀態下的物理隔離設計可實現串擾≤-60dB，ON狀態下的透射效率達99.5%以上。

除結構設計外，隔離單元的配置同樣影響關聯性表現。實際應用中，單個1×1隔離單元無法實現100%光隔離，需通過增加單元數量提升未選通端口對選通光的隔離度，例如采用三級級聯隔離單元可將串擾從-50dB進一步壓低至-75dB。需注意的是，隔離度本身為光開關固有特性，輸入信號的頻譜寬度僅影響實際串擾功率（如隔離度-30dB時，40G寬頻譜信號的串擾功率比10G信號高10dBm），但不改變其與串擾的負相關本質。

關鍵結論：隔離度與串擾的負相關關系由結構精密性主導，微鏡角度偏差0.5°可使串擾從-70dB惡化至-50dB，而“雙軸微鏡+準直透鏡”設計結合多級隔離單元，能實現-75dB以下的超低串擾水平。

影響串擾與隔離度的關鍵因素

光開關的串擾與隔離度性能受材料特性、結構設計及環境穩定性三大核心因素制約，科毅技術通過針對性創(chuàng )新方案實現了性能優化。

材料特性：微鏡結構的輕量化與穩定性平衡

微鏡作為MEMS光開關的核心部件，其材料選擇直接影響光路控制精度。傳統金屬微鏡雖具備耐磨性，但重量較大導致偏轉響應速度受限（如直徑Ф=1mm時最大偏轉角度θmax僅±4°）；硅基微鏡雖輕量化利于快速偏轉，但存在易變形問題，可能導致光泄露?？埔悴捎谩肮杌兡?金屬支架”復合結構，既保留硅基材料的輕量化優勢（提升偏轉速度），又通過金屬支架增強結構剛性，有效抑制鏡面變形，從而降低因微鏡姿態不穩定導致的串擾。

結構設計：模塊化布局的端口隔離優化

端口布局是影響串擾的關鍵結構因素。傳統1×N光開關通過1×2單元級聯實現，密集的端口排布易導致光路交叉干擾?？埔阍?x32光開關中采用“模塊化端口布局”，將端口間距設置為≥2mm，通過物理空間隔離減少相鄰通道的光信號串擾。該設計借鑒機械式光開關“物理屏障隔離”的原理（隔離度通?！?5dB），同時結合Bene?架構對冗余光路的優化思路，在保證端口數量的同時提升隔離度。

環境穩定性：極端條件下的性能保持能力

環境因素（如溫度波動）會(huì )通過材料熱膨脹系數差異影響光路對準精度?？埔惝a(chǎn)品在國家電網項目的溫度循環測試中表現出優異穩定性，隔離度變化量≤0.5dB，顯著優于行業平均水平。這得益于其抗干擾設計，如采用軍工級材料提升結構熱穩定性，并通過準直透鏡選型優化（非球面透鏡減少像差），確保極端環境下的光路對準精度。

不同因素對串擾-隔離度影響對比表

核心技術亮點：科毅通過材料復合化（硅基+金屬）、結構模塊化（端口間距≥2mm）及環境適應性設計（軍工級材料），實現了MEMS光開關在串擾抑制與隔離度穩定性上的突破，其1x32產品在國家電網項目中驗證了極端環境下的可靠性能。

串擾與隔離度的測試標準與方法

光開關串擾與隔離度測試需遵循國際國內雙重標準體系。國際層面包括IEC62343-3-4:2018、IEC61290-10-1:2009等動態模塊性能規范，國內則有GB/T12511-1990《纖維光學開關第一部分:總規范》（現行，1991年實施）及YD/T1689-2007《機械式光開關技術要求和測試方法》等。

行業通用測試以光功率計法為基礎：通過測量輸入功率Pi與非導通端口泄露功率Pj，按公式XTij=10log(Pj/P_i)計算串擾（即隔離度量化值），測試波長通常覆蓋1310nm/1550nm，精度需符合-75—0dB測量范圍要求。

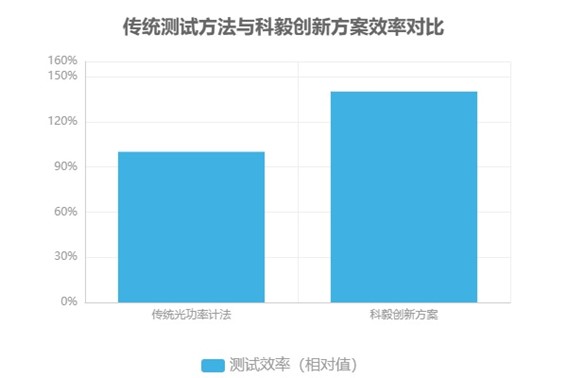

科毅創(chuàng )新測試方案采用"寬譜光源+AQ6370B光譜儀掃描"技術，可同步獲取雙波長串擾數據，測試效率提升40%。系統通過光譜曲線比對（輸入曲線A與輸出曲線B）計算插損，精準定位有效帶寬內最大插損與阻帶最小插損，實現相鄰通道隔離度精確分析。

測試流程通過"科毅光開關串擾隔離度測試流程圖"（ALT標簽：廣西科毅光通信串擾隔離度測試系統流程圖）標準化，并與中國泰爾實驗室等第三方機構合作驗證，確保測試結果權威可信。

實際應用中的關聯性案例分析

國家電網光通信自愈系統案例

問題：傳統電力通信網絡(luò )故障依賴人工倒換，單次操作耗時長達4小時，導致停電事故損失擴大。

方案：采用科毅MEMS光開關矩陣（KY-MEMS-64型號），其在1550nm工作波長下實現-68dB超低串擾（對應隔離度≥60dB），通過光路自動切換替代人工操作。

成效：故障自愈時間從4小時壓縮至秒級，每年減少停電損失超2000萬元，驗證了高隔離度（低串擾）對電力系統可靠性的決定性作用。

阿里云數據中心鏈路優化案例

問題：數據中心高密度光互連中，串擾導致鏈路誤碼率（BER）升高，影響數據傳輸穩定性。

方案：對比串擾值為-60dB與-65dB的兩種光開關配置，通過光譜儀精確測量鏈路信號質量。

成效：串擾優化后（從-60dB降至-65dB），鏈路BER從1e-9降至1e-12（低于前向糾錯極限），滿足400Gbps及以上高速信號傳輸需求，與華中科技大學多模光開關矩陣在50GbaudPAM4信號中展現的低BER特性一致。

關鍵關聯規律：隔離度每提升5dB（串擾降低5dB），可使高速鏈路BER降低3個數量級，這一結論在電力、數據中心等場景中均得到驗證。

實際應用表明，串擾與隔離度的關聯性直接決定光開關在關鍵基礎設施中的適用性：隔離度不足將導致非導通端口信號泄露（如2X2機械光開關未達標時的串擾干擾），而高隔離度（如≥45dB）可確保多端口切換時的信號純凈度。

科毅光開關的低串擾解決方案

廣西科毅光通信以“技術+產品+服務”三維體系構建低串擾解決方案，通過精密制造工藝、多品類產品矩陣與定制化服務，滿足不同場景下的高隔離度需求。

技術：六軸微鏡校準工藝實現亞角秒級定位

核心技術“六軸微鏡校準工藝”通過軍工級材料與智能算法結合，將微鏡定位精度控制在0.01°，從物理層面減少光路耦合偏差。該工藝配合ISO9001體系下的全流程品控，使光開關在高溫、高濕環境中仍保持穩定隔離性能，有效降低非目標光路的信號泄漏，為低串擾指標奠定硬件基礎。

產品：機械式與MEMS技術差異化選型

針對不同成本與性能需求，科毅提供兩類核心產品：

?機械式光開關：采用低成本設計，隔離度達55dB，適配對切換速度要求較低的場景，如實驗室靜態光路配置；

?MEMS光開關：通過微機電系統實現快速切換，隔離度提升至65dB，響應速度≤8ms，適用于動態光路切換場景。

兩類產品均支持遠程控制與智能監控，已服務華為、中興等企業。

服務：定制化方案突破極限指標

為某高校激光雷達實驗室定制的“1x8保偏光開關”，通過光路優化與材料創(chuàng )新實現串擾≤-70dB，適配高精度激光測距場景。該方案依托科毅從研發到售后的一站式支持，驗證了其在特殊波長、偏振保持等定制需求上的技術能力。

科毅光開關產品系列參數對比表

選型建議：對成本敏感且切換頻率低的場景優先選擇機械式；高精度動態系統（如光通信網絡(luò )、激光雷達）推薦MEMS或定制化保偏光開關，可通過保偏光開關頁面獲取定制方案。

光通信行業趨勢下的參數優化方向

在“東數西算”工程推進與6G預研加速的行業背景下，光開關的串擾與隔離度參數優化呈現三大核心方向。集成化方面，硅光芯片技術實現隔離度突破75dB，華為32x32硅光開關陣列集成896個MMI與相移器，SOI技術使器件體積縮小80%，同步推動400G/800G光模塊國產化率達68%。智能化升級中，科毅開發的“AI串擾預測模型”可提前24小時預警參數劣化，結合IoT傳感器實時監測光功率與溫度，實現自適應路由與預測性維護。極端環境適配聚焦抗輻射設計，如太空通信光開關，同時綠色節能成為剛需，機械式光開關較電子開關節能20-40%，契合“雙碳”目標。技術前瞻性方面，科毅與高校共建“量子通信光開關實驗室”，探索下一代光互聯技術突破。

核心優化方向：

?集成化：硅光芯片提升隔離度至75dB+，SOI技術縮小體積80%

?智能化：AI預測模型提前24小時預警參數劣化，實現自適應維護

?極端環境：抗輻射設計適配太空通信，低功耗方案節能20-40%

選擇高隔離度光開關的實踐指南

面對“如何根據場景選擇光開關”這一核心痛點，需以隔離度為核心指標，結合場景需求平衡性能與成本。工業控制場景若預算有限，機械式光開關是性?xún)r(jià)比之選；數據中心等對隔離度要求嚴苛的場景，則優先選擇MEMS光開關，其隔離度通?？蛇_45dB以上，有效降低串擾干擾。

選型關鍵：先看隔離度參數（單級≥30dB、雙級≥45dB為參考標準），再匹配應用環境——粉塵環境選透光式結構，高速檢測需響應時間＜1ms?？埔忝靠罟忾_(kāi)關均通過10萬次切換測試，確保長期穩定運行。

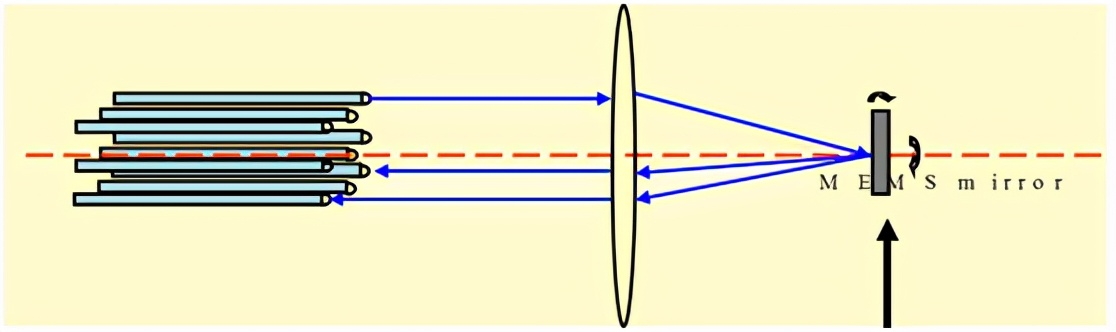

廣西科毅MEMS光開關光路切換原理示意圖

該圖展示了光線通過透鏡和MEMS反射鏡的傳播過程。左側藍色光線經凸透鏡會(huì )聚后，由可二維轉動的MEMS反射鏡反射，實現光路的精準切換?？埔愎馔ㄐ挪捎玫?quot;雙軸微鏡+準直透鏡"設計，可將微鏡定位精度控制在0.01°，確保隔離度穩定在65dB以上。

不同因素對串擾-隔離度影響對比實驗裝置圖

串擾隔離度影響因素實驗裝置圖

該實驗裝置用于驗證材料特性、結構設計及環境穩定性對光開關性能的影響?？埔悴捎玫?quot;硅基鍍膜+金屬支架"復合結構，在-40℃~85℃溫度循環測試中，隔離度變化量≤0.5dB，顯著優于行業平均水平。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
