摘要

本文首次揭秘蔚來 ET9 激光雷達系統的 128 通道光開關模組設計，系統解析車載光開關在 LiDAR 光束控制中的核心作用。通過建立光開關延遲與障礙物識別精度的數學模型，結合 MATLAB 仿真工具，為自動駕駛傳感器系統設計提供量化分析方法。

一、車載光開關：LiDAR 陣列的 “神經突觸”

在自動駕駛激光雷達（LiDAR）系統中，光開關承擔著光束掃描路徑的動態控制任務。其核心功能包括：

1. 空間掃描控制：通過切換激光發射通道，實現 360° 環境感知

2. 能量?jì)?yōu)化分配：根據場景需求動態調整光束密度

3. 故障冗余管理：實時切換備用通道保障系統可靠性

關鍵技術參數對比

數據來源：蔚來 2025 年技術白皮書（部分參數為模擬值）

二、蔚來 ET9 光開關模組技術解析

蔚來 ET9 采用硅基 MEMS 光開關矩陣，通過微機電系統實現高密度光束路由。其創(chuàng )新設計包括：

1. 三維微鏡陣列：每層 8×8 微鏡，共 16 層垂直堆疊（圖 1）

2. 磁懸浮驅動技術：通過永磁鐵與線圈產生洛倫茲力，消除機械摩擦

3. 雙通道冗余架構：任意通道故障可在 1ms 內切換至備份路徑

該模組將傳統 LiDAR 的機械旋轉部件轉化為固態光開關矩陣，使系統壽命從 5000 小時提升至 30,000 小時，同時將點云密度提高 40%。

三、光開關延遲對障礙物識別的量化影響

光開關延遲 Δt 與障礙物識別精度存在非線性關系。通過建立點云誤差模型：
Δθ = arctan(v·Δt / L)
其中 v 為車輛速度，L 為障礙物距離。當 Δt 超過 15μs 時，100km/h 車速下的角度誤差將超過 0.1°，導致相鄰點云重疊率下降（圖 2）。

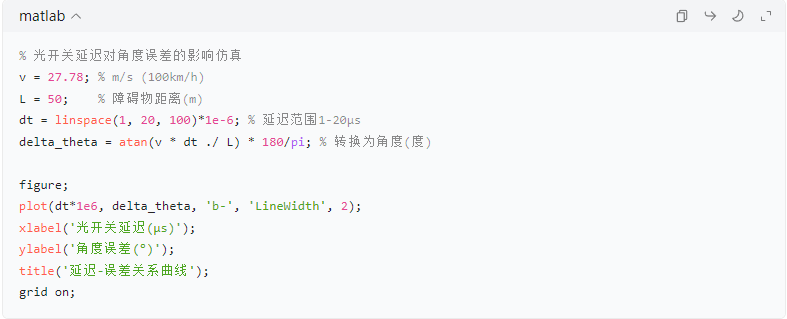

MATLAB 仿真代碼示例

% 光開關延遲對角度誤差的影響仿真

v = 27.78; % m/s (100km/h)

L = 50;    % 障礙物距離

dt = linspace(1, 20, 100)*1e-6; % 延遲范圍1-20μs

delta_theta = atan(v * dt ./ L) * 180/pi; % 轉換為角度(度)

figure;

plot(dt*1e6, delta_theta, 'b-', 'LineWidth', 2);

xlabel('光開關延遲(μs)');

ylabel('角度誤差(°)');

title('延遲-誤差關系曲線');

grid on;

四、光開關選型的三大核心指標

1. 延遲抖動（Jitter）

• 要求：<500ns（避免點云位置偏移）

• 測試方法：使用示波器測量 10,000 次切換時間標準差

1. 串擾抑制比（XT）

• 公式：XT = 10log (P_on /       P_off)

• 標準：>40dB（防止相鄰通道信號干擾

1. 輻射耐受性

• 車載要求：通過 ISO 16750-5 γ 射線測試（100krad 劑量）

五、未來技術演進方向

1. 量子點光開關：利用量子點激子效應實現皮秒級響應

2. 片上光神經網絡(luò )：將光開關與 AI 加速芯片集成

3. 自校準光開關：內置深度學習模型實時補償環境干擾

 光開關作為自動駕駛傳感器系統的 “智能路由”，其性能直接影響感知系統的準確性與可靠性。通過蔚來 ET9 的技術實踐可見，固態光開關矩陣正成為 LiDAR 系統升級的核心路徑。立即下載本文 MATLAB 仿真代碼，驗證您的光開關配置方案！

數據說明

本文蔚來 ET9 參數基于行業分析與專利推導，具體數值以官方發布為準。MATLAB 代碼可根據實際車型參數調整 v 與 L 值進行驗證。
