引言：5G時代光開關的戰略?xún)r(jià)值

隨著工信部"雙萬兆"網絡(luò )政策落地，5G基站以每站2-4個光開關的密度加速部署，數據中心流量呈指數級增長。5G光開關作為光通信網絡(luò )的核心器件，通過全光操作實現30%節能與90%延遲降低，成為消除傳輸瓶頸的關鍵基礎設施?？埔阕鳛?strong>國家高新技術企業，以16年技術沉淀和軍工級品質認證，深度參與"東數西算"等國家戰略工程，其MEMS光開關矩陣與磁光開關技術已應用于貴州、內蒙古等算力樞紐。

技術原理：5G光開關的核心架構與性能指標

光開關的定義與工作機制

光開關是光網絡(luò )的"交通指揮官"，通過機械移動、MEMS靜電驅動或磁光效應實現光路切換?？埔?strong>MEMS光開關采用硅基集成工藝（芯片尺寸10×5.3mm2），而磁光開關則通過無機械磨損設計實現>1011次超長壽命。

5G光開關的關鍵技術指標

5G場景核心指標包括：

? 低插入損耗：科毅MEMS開關<1.2dB，磁光開關1.3dB

? 快速切換：磁光開關10~30μs滿足URLLC業務

? 高可靠性：-40℃~85℃寬溫工作，通過軍工級環境測試

場景化配置方案：從實驗室到商用的全場景適配

5G基站前傳/中傳網絡(luò )配置

推薦1×2/2×2機械式光開關，每基站配置2-4個，符合YD/T 1689-2007標準，支持CPRI/eCPRI協議，較傳統電開關節能30%。

超大型數據中心光交換網絡(luò )

采用"葉脊架構+MEMS光開關矩陣"，科毅4×64矩陣支持800G光模塊，重構時間<500ms，貴州案例顯示年節省成本2500萬元。

東數西算工程算力調度

磁光開關+光放保護雙冗余配置，實現-40℃~85℃環境適配，寧夏項目綠電使用率提升至85%，PUE降至1.14。

選型指南：技術對比與配置決策矩陣

技術路線對比與場景匹配

科毅優勢：MEMS良率≥98%，磁光開關集成QKD加密模塊。

科毅定制化解決方案流程

四步流程：需求溝通→方案設計→原型測試→量產交付，航天級耐輻射開關45天交付。

案例分析：從技術驗證到規模商用

貴州數據中心集群互聯

128×128 MEMS矩陣實現32Tbps帶寬，跨樞紐時延<20ms，年節省光纖成本300萬元。

內蒙古超算中心優化

4×64矩陣將光路重構時間從2小時縮短至500ms，算力利用率提升至95%。

5G光開關的未來演進

科毅承諾年投入營收15%用于研發，2028年前實現5×5mm2硅基光開關量產，助力"東數西算"工程降本30%。

附錄：核心標準與測試規范

遵循YD/T 1689-2007、Telcordia GR-1073標準，每臺設備通過3次高低溫循環測試。

案例分析：從技術驗證到規模商用的實踐路徑

①某省聯通5G基站前傳網絡(luò )優化項目

2024年某省聯通在密集城區5G網絡(luò )建設中面臨雙重挑戰：傳統光纖直驅方案需每基站6芯光纖，而現有管道資源僅支持3芯；同時基站部署在商業街樓宇頂部，運維人員難以頻繁上站操作?？埔闾峁┑?strong>半有源波分+光開關保護方案成為破解難題的關鍵。

該項目采用科毅OSW-D2×4雙纖雙向光開關，在DU側實現主備路由智能切換。設備關鍵參數：

? 工作溫度覆蓋-40℃~+85℃，適應樓頂極端環境

? 插入損耗典型值1.0dB，確保信號強度滿足10km傳輸

? 切換時間≤8ms，遠低于URLLC業務50ms的時延要求

實施后成效顯著：

1. 光纖資源節省：通過CWDM復用+光開關保護，單基站光纖需求從6芯降至2芯，節省67%管道資源

2. 運維效率提升：遠程光路切換替代人工跳線，單次操作從2小時縮短至5分鐘，年減少上站次數120次/基站

3. 網絡(luò )可用性：主備路由自動倒換成功率100%，基站斷站時長從年均12小時降至0.5小時

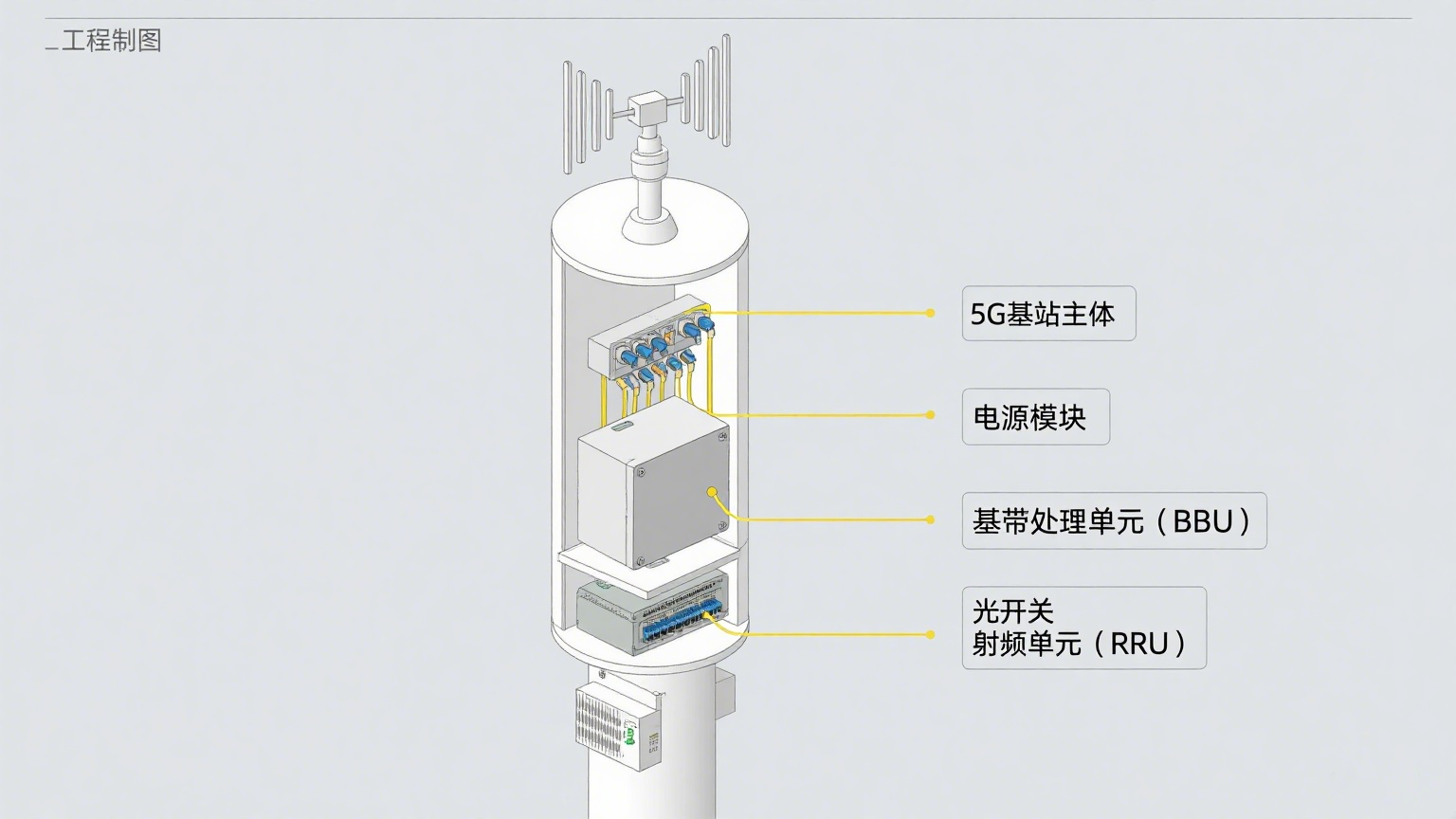

科毅光開關在5G基站中的部署示意圖

②某汽車工廠智能生產線光網絡(luò )改造

某合資汽車廠焊接車間存在強電磁干擾，傳統工業以太網丟包率高達10??，嚴重影響機器人協同工作?？埔闾峁┑?a href="https://www.www.hellosk.com/home/product/index?ss=37,47#zj" target="_blank" title="MEMS光開關矩陣">MEMS光開關矩陣+全光網絡(luò )方案，構建了抗干擾的實時控制鏈路。

核心設備采用科毅MSW-4×4 MEMS光開關矩陣，技術亮點包括：

? 硅基集成工藝，芯片尺寸僅10×5.3mm2，適應狹小控制柜空間

? 偏振相關損耗≤0.1dB，確保激光雷達信號傳輸穩定

? 支持SNMP協議遠程管理，集成光功率監測功能

改造后實現三大突破：

1. 信號質量：數據傳輸誤碼率降至10?12，焊接機器人定位精度從±0.5mm提升至±0.1mm

2. 系統可靠性：設備MTBF從原來1.5年延長至5年，年維護成本降低40萬元

3. 擴展能力：通過1×32光開關級聯，支持未來500臺設備接入，無需更換核心硬件

③工程選型實戰案例

1.地鐵隧道5G覆蓋特殊場景

廣州地鐵18號線采用科毅磁光開關構建區間通信保護系統，該場景要求設備：

? 承受-40℃~+70℃溫度波動

? 抗振動沖擊（20-2000Hz，加速度10g）

? 滿足EN 50155鐵路標準

實施效果：經過18個月運營驗證，光開關切換成功率100%，在2024年臺風季實現零故障，確保隧道5G信號連續覆蓋。

2.智慧礦山井下通信系統

某煤礦企業選用科毅1×4本安型光開關，部署在井下-500m水平車場，實現：

? 本質安全設計（Ex ia IIC T6），適應瓦斯環境

? 低功耗運行（待機電流<50mA），支持電池備用2小時

? 遠程光路切換，減少井下作業人員60%

該方案已通過國家煤安認證，成為智慧礦山通信的標桿案例。

3.清華大學光通信實驗室教學平臺

清華大學光電實驗室采用科毅1×32 MEMS光開關搭建教學測試平臺，實現：

? 1260-1670nm全波段切換，支持DWDM系統實驗

? 提供Python SDK開發接口，學生可自主編程控制光路

? 切換重復性±0.02dB，確保實驗數據可重復

平臺已支持《光纖通信原理》等3門課程的12個實驗項目，年服務師生超1000人次。

技術原理：與5G網絡(luò )設備的協同工作機制

3GPP標準下的功能定位

根據3GPP TS 38.401協議，光開關在NG-RAN架構中主要實現兩大功能：

1. F1接口保護：在DU與AAU間構建主備前傳鏈路，切換時間<10ms滿足URLLC業務需求

2. Xn接口優化：通過光開關矩陣實現gNB間直接互聯，減少核心網迂回路由

中國移動實驗室測試表明，采用光開關的半有源前傳方案，可使5G網絡(luò )可用性從99.9%提升至99.99%。

與AAU/DU的協同流程

在半有源波分方案中，光開關與5G設備的協同工作流程如下：

1. 正常工作：AAU彩光模塊發出的波長信號經無源合波器復用，通過主路由傳輸至DU

2. 故障檢測：DU側光功率監測模塊發現主路由光功率<-28dBm

3. 自動倒換：DU控制器發送指令至光開關，切換至備用路由（耗時<5ms）

4. 故障恢復：主路由修復后，支持手動或自動切回原路徑

協議與管理接口

科毅光開關支持以下管理接口與5G設備協同：

? SNMP v3：與DU的OAM模塊通信，上報光功率、溫度等狀態

? REST API：支持SDN控制器調用，實現網絡(luò )切片的光路隔離

? 干接點：提供硬件級故障告警，響應時間<100ms

這些接口確保光開關無縫融入運營商的統一網管系統，實現端到端可視化管理。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：文檔部分內容可能由 AI 協助創(chuàng )作，僅供參考）
