7-Bit 磁光固態光延遲線 - 廣西科毅光通信

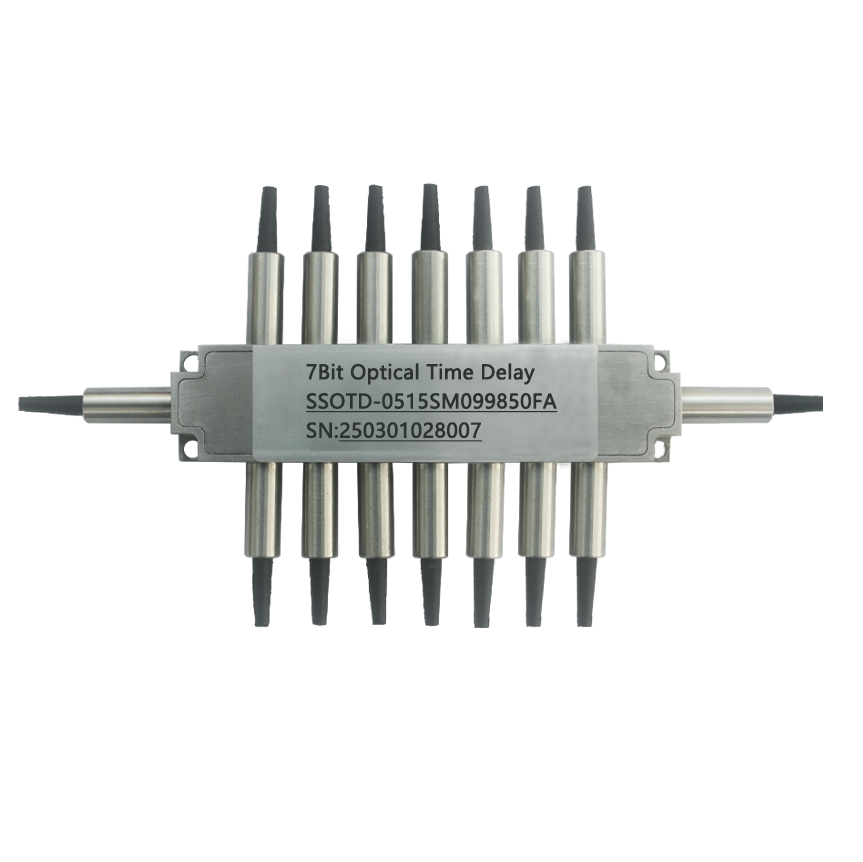

7-Bit 磁光固態光延遲線
7-Bit 磁光固態光延遲線
波長范圍:
1550nm
應用領域:
相位陣天線
使用儀器
產品特點:
7位或更高分辨率
非機械，高速
鎖定型，低功耗
產品詳情



   產品特點

= 8位或更高分辨率

= 非機械，高速

= 鎖定型，低功耗

  應用范圍

= 相位陣天線

= 使用儀器



SSOTD 系列光延遲開關可在長達毫秒的范圍內提供可變時延。這是通過選擇性地將光信號路由到N個光纖段來實現的，這些光纖段的長度依次增加2個單位。由于每個開關元件允許信號連接或繞過光纖段，因此可以插入一個延遲T，它可以取任何值(以AT為增量)直到極大值。 通過非機械運動來配置光路 ，并通過電氣控制信號激活。鎖存功能在去除驅動信號后仍能保留選定的光路。固態結構消除了對機械運動和有機材料的需求。該器件旨在滿足超高可靠性和快速響應時間的最苛刻的開關要求。



規格

參數

Unit

SSOTD

波長

nm

1520~1580 or   1280-1340

插入損耗

dB

Typ: 0.8 Max:1.5

回波損耗

dB

>55

串擾

dB

>30

切換時間

uS

<150

工作頻率

KHz

1

類型


鎖定

偏振相關損耗

dB

0.25

光纖段數

Loop

<8

極化模式色散

ps

0.15

偏振消光比（保偏光纖）

dB

>22

工作溫度

℃

-5~+70

儲存溫度

℃

-40~+85

重量

g

25

尺寸

mm

(L)46.8x(W)17x(H)9.5(+0.2)(4Bit)

(L)74.5x(W)17x(H)9.5(+0.2)(8Bit)

*:每組比特的損失

   電氣參數

參數

Min.

Typical

Max.

Unit

開關電壓

2.3

2.5

3.3

V

開關電流

140

150

160

mA

脈沖持續時間

0.2

0.3

0.5

ms



   引腳 7Bit



Switch

Position

Pin   Group 1

Pin   Group 2

Pin   Group 3

Pin   Group 4

Pin   Group 5

Pin   Group 6

Pin   Group 7

Pin

Group   8

Pin   1

Pin   2

Pin   3

Pin   4

Pin   5

Pin   6

Pin   7

Pin   8

Pin   9

Pin   10

Pin   11

Pin   12

Pin   13

Pin   14

Pin   15

Pin   16

Bypass

-

+

+

-

+

-

+

-

-

+

+

-

+

-

+

-

1-bit

+

-

-

+

+

-

+

-

-

+

+

-

+

-

+

-

2-bit

-

+

-

+

-

+

+

-

-

+

+

-

+

-

+

-

3-bit

-

+

+

-

-

+

-

+

-

+

+

-

+

-

+

-

4-bit

-

+

+

-

+

-

-

+

+

-

+

-

+

-

+

-

5-bit

-

+

+

-

+

-

+

-

+

-

+

-

+

-

+

-

6-bit

-

+

+

-

+

-

+

-

-

+

+

-

+

-

+

-

7-bit

-

+

+

-

+

-

+

-

-

+

+

-

+

-

-

+



  訂購信息: SSOTD--A－B－C－D－E－F－G

A

B

C

D

E

F

模式

波長

光纖類型

光纖直徑

光纖長度

連接器

04:4-Bit

05:5-Bit

06:6-Bit

07:7-Bit

08:8-Bit

13:   1310nm

15:1550nm

SMO9:SMF-28

PM13:PM1310

PM15:PM1550

25：50um

90:900um

05:0.5m

10:1.0m

15:1.5m

oo:None

FP:   FC/PC

FA:   FC/APC

SP:   SC/PC

SA:   SC/APC

LP:LC/PC

LA:   LC/APC
