◇特點
l低插入損耗
l寬波長范圍
l低串擾
l高穩定性、高可靠性
l光路無環氧樹脂
l保持型和非保持型
◇應用
l城域網研發
l實驗室系統監控
l可配置OADM
◇性能參數
參數 | 單位 | 1X1 ,D1X1 ,1X2,D1X2,2X2B ,D2X2B |
波長范圍 | nm | 850&1310 1260～1670 |
測試波長 | nm | 850/1310/1490/1550/1625/1650 |
插入損耗 | dB | 典型值:0.8,最大值:1.0 |
回波損耗 | dB | SM≥50, MM≥35 |
串擾 | dB | SM≥45,MM≥30 |
偏振相關損耗 (PDL) | dB | ≤0.05 |
波長相關損耗 (WDL) | dB | ≤0.25 |
溫度相關損耗 (TDL) | dB | ≤0.25 |
重復性 | dB | ≤±0.02 |
電源 | v | 5.0 |
使用壽命 | 循環次數 | ≥109 |
切換時間 | ms | ≤4 |
傳輸功率 | mW | ≤500 |
工作溫度 | ℃ | -20～+70 |
存儲溫度 | ℃ | -40～+85 |
重量 | g | 25 |
尺寸 | mm | （長）×26（寬）×12（高） |

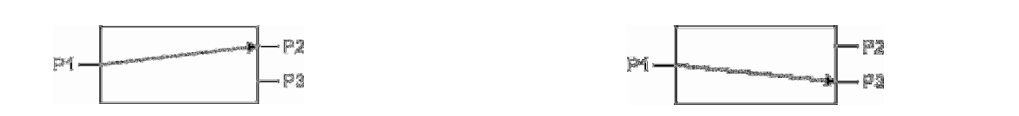

◇路由狀態
◇引腳
1X2C | 光路 | 電驅動 | |||
引腳1 | 引腳2 | 引腳3 | 引腳4 | ||
TTL | P1-P2 | +5V | 地 | 高電平 | - |
P1-P3 | +5V | 地 | 低電平 | - | |

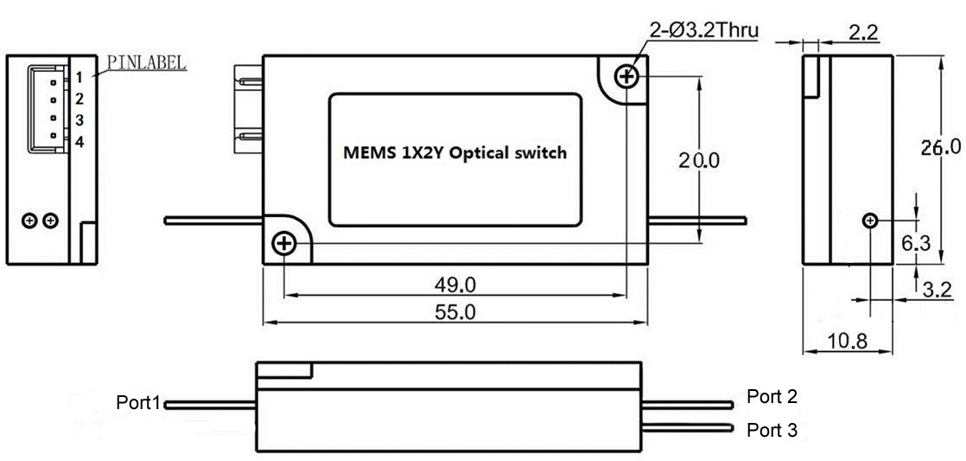

◇尺寸規格
◇ 訂購信息型號:SMSW－A－B－C－D－E-F
A | B | C | D | E | F |
模式 | 光纖類型 | 波長 | 光纖直徑 | 光纖長度 | 連接器 |
1X1 1X2 2X2B D1X1 D1X2 D2X2B | SM:9/125um M5:50/125um M6:62.5/125um | 13: 1310nm 14: 1490nm 15: 1550nm 16: 1650nm 13/15:1310/1550nm | 25:250um 90:900um 20:2.0mm | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
