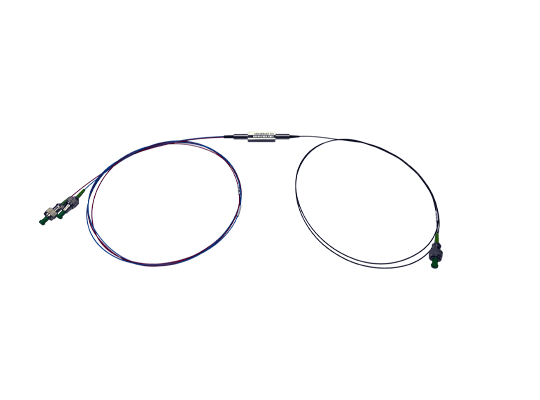

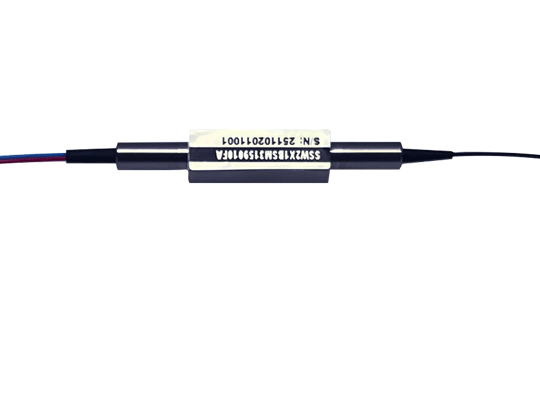

2x1 高速磁光開關
產品特點
l 高速切換：采用磁光效應實現光路切換，切換速度通常在微秒級，遠快于機械式光開關。
l 高可靠性：無機械運動部件，抗振動、抗沖擊，使用壽命長。
l 偏振無關：對輸入光的偏振態不敏感，適用于多種偏振環境。
l 低插入損耗：典型插入損耗較低，有利于保持光信號強度。
l 高隔離度：通道間隔離度高，串擾小，適用于高精度系統。
l 穩定耐用：適用于嚴苛環境，如工業、軍工、航天等領域。
應用范圍
l 光通信網絡(luò ):
①光線路保護：在主光路發生故障時，快速切換到備用光路，保障通信不中斷。
②光交叉連接：在光纖網絡(luò )中進行動態路由選擇與信號調度。
③網絡(luò )監控與測試：用于信號監測、測試通道切換等。
l 光纖傳感系統:用于多傳感器切換或信號路徑選擇。
l 實驗室與研發:在光器件測試、系統搭建中用于快速切換光路。
核心原理：法拉第效應
當線偏振光穿過處于磁場中的特定磁光材料（如釔鐵石榴石晶體）時，其偏振方向會(huì )發生旋轉，旋轉角度與磁場強度和材料長度成正比。關鍵特性是：旋轉方向僅由磁場方向決定，與光的傳播方向無關。
l 器件結構與工作過程
開關內部通常包含以下關鍵部件：
偏振分束器：根據偏振態分離或合并光束。
法拉第旋轉器：核心磁光元件，在外加磁場控制下，能精確地將光的偏振面旋轉 0°或 45°。
電磁鐵/線圈：用于產生和控制作用在法拉第旋轉器上的磁場。
控制電路：接收外部電信號，驅動電磁鐵產生對應的磁場方向。
l 工作流程（以選擇輸出通道為例）：
初始/復位狀態（無磁場）：來自公共輸入端的光，經過第一個偏振分束器后，偏振態被調整。通過未加磁場的法拉第旋轉器時，偏振方向不變，最終被引導至默認輸出通道（如OUT 1）。
切換動作（施加控制磁場）：當外部施加一個電控制信號時，電磁鐵瞬間產生一個方向特定的強磁場。法拉第旋轉器內的磁光材料在磁場作用下，將穿過它的光的偏振面旋轉一個固定角度（例如45°）。
路徑改變：偏振態改變后的光，在后續的光路組件（如另一個偏振分束器或分析器）中，其傳播路徑會(huì )發生偏折，從而被精確地導向另一個輸出通道（如OUT 2）。
高速響應：由于磁場建立和消失的速度極快（微秒級），且整個過程沒有任何機械部件運動，因此能實現高速、無抖動的光路切換。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1550.00 | |
Insertion Loss /插入損耗 | Typ | dB | 0.60 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.20 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.20 |
Repeatability/重復性 | max | dB | 0.01 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串擾 | min | dB | 60 |
Lifetime/使用壽命 | 10 9 | ||
Switching time/開關時間 | ms | 12 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Power supply/驅動電壓 | V | 3V | |
Fiber Type/光纖類型 | 單模 | ||
Operating Temperature/工作溫度 | oC | -20~70 | |
Storage Temperature/儲存溫度 | oC | -40~85 | |
Environmental Stress Screening/環境壓力測試 | Specification | ||
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形態和布局 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9套管 | ||
Pigtail Length/尾纖長度 | 1米長度 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 白色 | |
Connector Type/連接頭類型 | FC/APC | ||
訂購信息: SSW-2*NABCDEF
A | B | C | D | E | F | G |
類型 | 模式 | 電壓 | 波長 | 光纖直徑 | 光纖長度 | 連接器 |
B：雙向 U：?jiǎn)蜗?/span> | SM:9/125um | 2:2.5V 3:3V 5:5V | 13: 1310nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
