產品描述

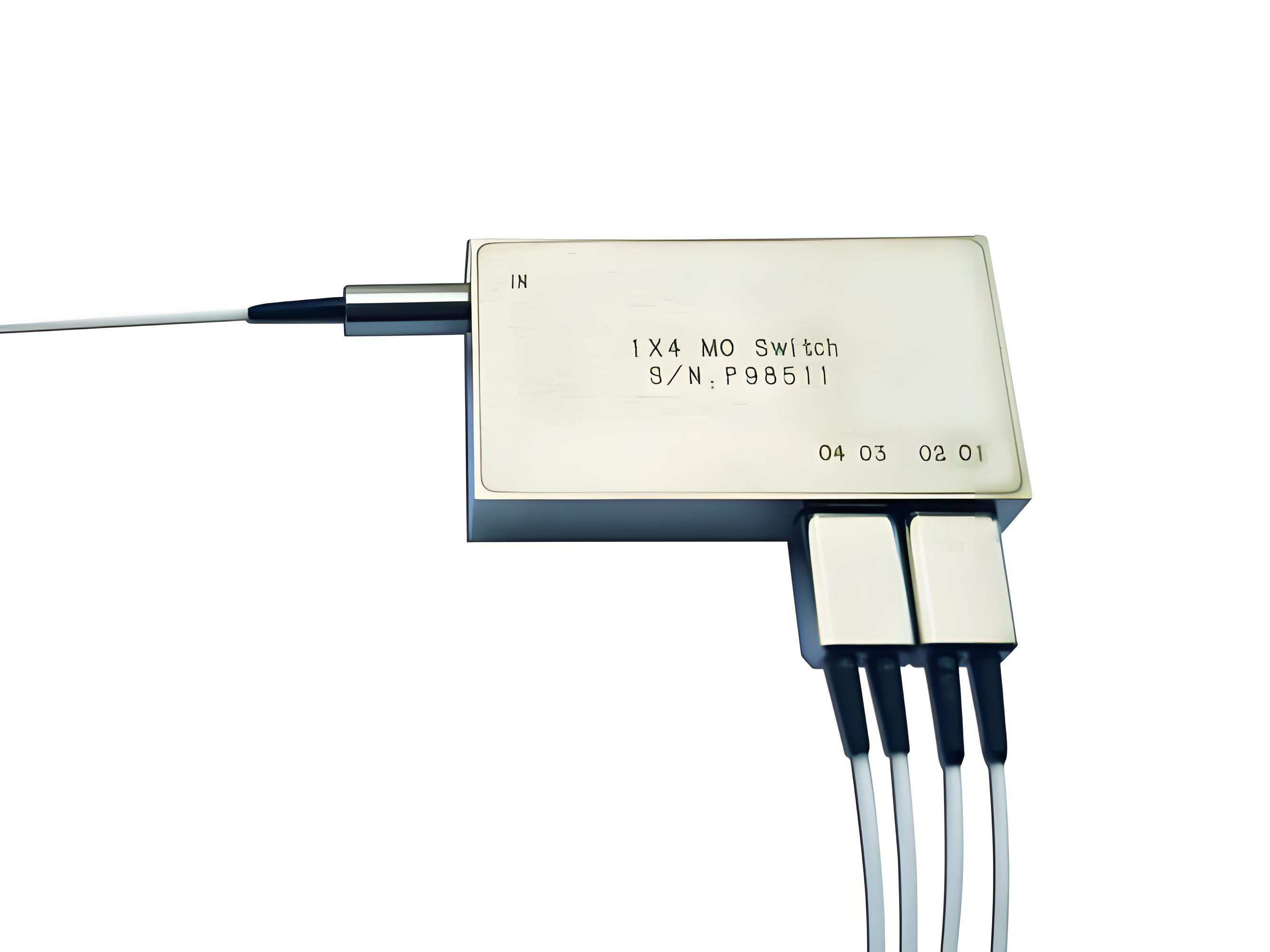

μs系列1×4固態光纖開關通過重定向輸入光信號至選定的輸出光纖實現光通道連接。其光路切換基于法拉第效應，采用專利保護的全固態無機械結構設計（全晶體結構），無需機械運動即可完成操作。該系列產品專為高可靠性、長壽命、快速響應及高頻連續切換等嚴苛需求設計。
技術規格
項目 | 單位 | 參數 | 備注 |
雙向型 | |||
波長范圍 | nm | 1525 ~ 1565 | |
插入損耗 | dB | 1.2 (典型值.); 1.8 (最大值.) | |
偏振相關損耗 | dB | 0.2 (典型值.); 0.3(最大值.) | |
回波損耗 | dB | ≥50（Typ.55） | |
串擾 | dB | ≥40（典型值.50） | |
消光比 | dB | ≥18（典型值.20, 最大值25） | |
偏振模色散 | ps | 0.2 | |
重復性 | dB | +/- 0.01 | |
耐久性 循環次數 | cycles | > 30 Billions | |
切換速度 | μs | 200 ~ 400 | |
開關類型 | 鎖定型 | ||
工作溫度 | °C | -5 ~ 70 | |
存儲溫度 | °C | -40 ~ 85 | |
最大光功率 | mW | 500 | |
尺寸（長×寬×高） | mm | 41X21X7.5 |
* 所有規格基于無連接器狀態，且保證在波長、偏振及溫度范圍內有效。
** 技術規格可能變更，恕不另行通知。
電氣規格
參數 | 規格 | 單位 |
切換速度 | 200~400 | μs |
切換電壓 | 2.5 (+/-5%) | V |
切換電壓 | < 200 | mA |
脈沖寬度（典型值） | 0.3 | ms |
標稱頻率 | 2000 | Hz |
每個切換通道通過施加電壓脈沖驅動。正極性脈沖連接并鎖定一路光路；反極性脈沖切換至另一光路并在脈沖移除后保持鎖定狀態。

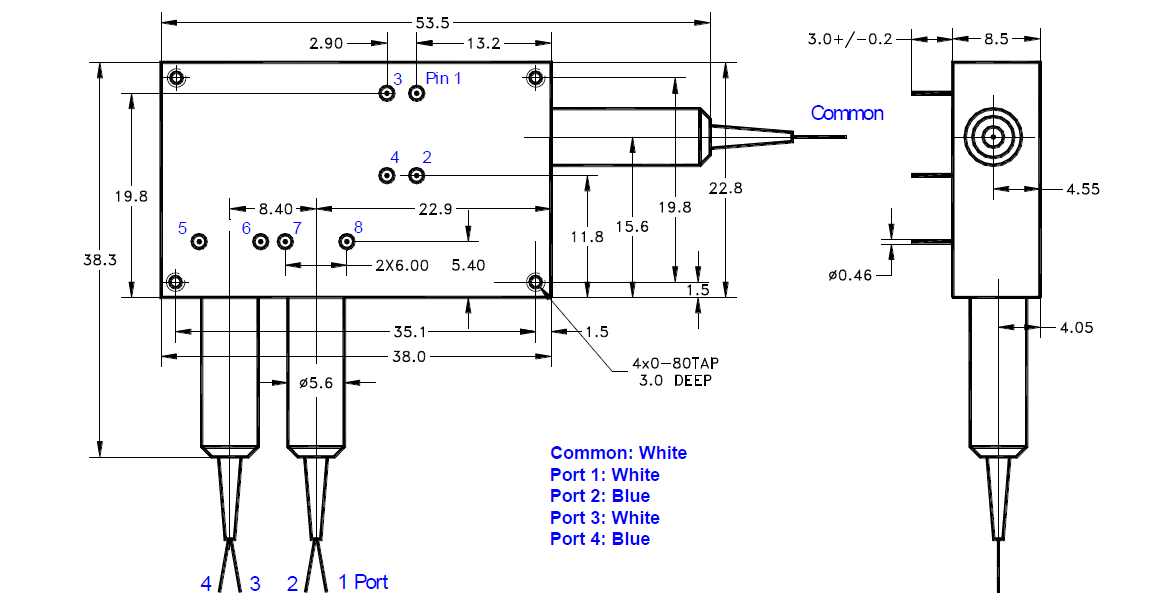

機械尺寸（毫米）
雙向型1X4或4X1引腳定義
引腳編號 | pin1 | pin2 | pin3 | pin4 | pin5 | pin6 | pin7 | pin8 |
IN?àOUT1 | + | - | + | - | - | + | + | - |
IN?àOUT2 | - | + | - | + | - | + | + | - |
IN?àOUT3 | + | - | - | + | + | - | - | + |
IN?àOUT4 | - | + | + | - | + | - | - | + |
“+”：2.25~2.75 V脈沖；“-”：接地。.
訂購信息：SSW-1XN-A-B-C-D-E
通道數 | A | B | C | D | E |
Chanel | Mode | Wavelength | Fiber Diameter | Fiber Length | Connector |
4
| SM:9/125um PM:PM fiber | 13: 1310nm 15: 1550nm
| 25:250um 90:0.9mm
| 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
