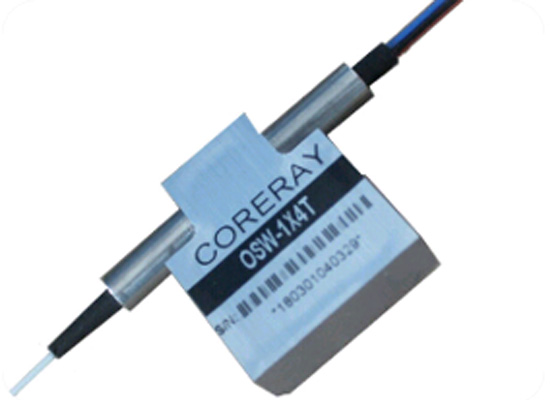

◇特性:
l 無與倫比的低成本
l 低插入損耗
l 高通道隔離度
l 高穩定性和可靠性
l 光學路徑無膠
l 鎖定或非鎖定型
◇應用:
l 光網絡(luò )保護/恢復
l 光信號路由
l 可配置光分插復用
l 發射器和接收器保護
l 網絡(luò )測試系統
l 儀器儀表
◇性能參數
參數 | 規格 | |
工作波長 (nm) | 850&1310±40 | 1260~1650 |
插入損耗 (dB) | ≤0.8 | ≤1.0 |
波長相關損耗 (MDL) | ≤0.25 | ≤0.30 |
偏振相關損耗 (PDL) | ≤0.1 | |
通道串擾 (dB) | ≥35 | ≥55 |
重復性 (dB) | ±0.02 | |
回波損耗 (dB) | ≥35 | ≥55 |
切換速度 (ms) | ≤5 | |
驅動電壓 (V) | 3 .3 or 5 | |
功率處理能力 (mW) | 500 | |
耐久性 (循環次數) | 3X10 7 | |
工作溫度 (°C) | -40～70 | |
存儲溫度 (°C) | -55～85 | |
光纖類型 | SM or MM | |
光纖長度 (m) | Customer Specify | |
尺寸 (長×寬×高) (mm) | 23X27X8.5 | |
◇引腳
鎖定型 | 電驅動 | 狀態傳感器 | ||||||||||
繼電器1 | 繼電器2 | 繼電器1 | 繼電器2 | |||||||||
1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 8-9 | 3-4 8-7 | 2-3 8-9 | 3-4 8-7 | |
公共端= P1 | - | - | GND | V+ | - | - | GND | V+ | 閉合 | 斷開 | 閉合 | Open |
公共端= P2 | V+ | GND | - | - | - | - | GND | V+ | 斷開 | 閉合 | 閉合 | Open |
公共端= P3 | - | - | GND | V+ | V+ | GND | - | - | 閉合 | 斷開 | 斷開 | 閉合 |
公共端= P4 | V+ | GND | - | V+ | GND | - | - | 斷開 | 閉合 | 斷開 | 閉合 | |
非鎖定型 | 電驅動 | 狀態傳感器 | ||||||
繼電器1 | 繼電器2 | 繼電器1 | 繼電器2 | |||||
Pin 1 | Pin 10 | Pin 1 | Pin 10 | 2-3,8-9 | 3-4, 8-7 | 2-3,8-9 | 3-4, 8-7 | |
公共端= P1 | - | - | - | - | 閉合 | 斷開 | 閉合 | 斷開 |
公共端= P2 | V+ | GND | - | - | 斷開 | 閉合 | 閉合 | 斷開 |
公共端= P3 | - | - | V+ | GND | 閉合 | 斷開 | 斷開 | 閉合 |
公共端= P4 | V+ | GND | V+ | GND | 斷開 | 閉合 | 斷開 | 閉合 |

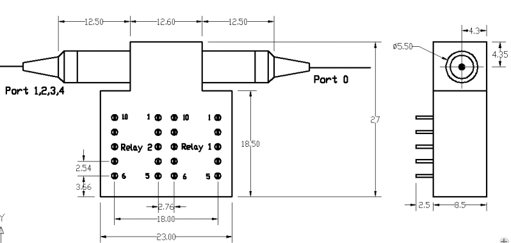

◇產品尺寸
◇訂購信息：OSW－1×4T－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波長 | 電壓 | 控制模式 | 光纖直徑 | 光纖長度 | 連接器 |
SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3.3V 5: 5V | L: Latching N:Non-Latching | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
