概述
光開關是利用機械方式切換輸入光和輸出光之間進行信道選擇的光開關，具有尺寸小、壽命 長和可靠性穩定等特點，被廣泛應用于光路保護、光路通道切換等光網絡(luò )領域。內置 4 臺 1*16 光交換模塊，主要實現 4 組光信號輸入并選通的功能，具有光路切換及其狀態上報功能。
1 、性能規格
| 參數 | OSW-（4-1×16）-M6-85-4U-S22-LP |
工作波長（nm） | 850 |
光纖類型 | 62.5/125um |
插入損耗 | <2.0dB |
插損一致性 | <±0.25 dB |
回波損耗 | <40 dB |
信道串擾 | <40dB |
重復性 | <±0.05 dB |
使用壽命 | >10^8次 |
切換時間 | <50 ms |
工作溫度 | -20~+70℃ |
存儲溫度 | -40~+80℃ |
工作電壓 | 交流 110~260V |
控制方式 | RJ45 網口，RS-232 |
連接頭 | LC/PC |
尺寸 | 482.6×176×500mm （ 4U19 寸） |

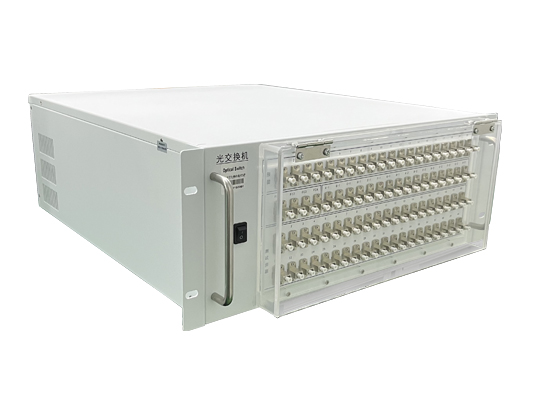

2、外形尺寸
（482.6×176×500mm （ 4U19寸））

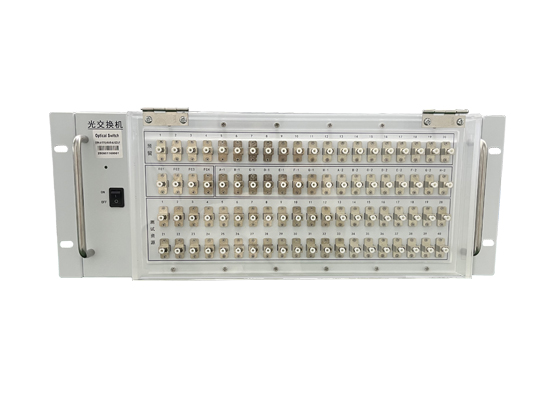

機箱前面板布置電源開關，21個 LC/PC 法蘭盤；布置有 網口，后面板布置有21個 LC/PC 法蘭盤；AC 電源插口。
3、注意事項及維護
3.1、注意事項
（1）、使用本設備時必須按照光路連接說明正確的連接各端口。
（2）、電源要接地，并保證輸入電源電壓在本設備要求的范圍內。
（3）、如果遇到突變干擾，主機發生異常，應先關機再進行處理。
（4）、光輸入口必須連接好，準確定位，否則測量結果和插入損耗可能不正確。
（5）、在切換光路通道時，帶有輕微震動或聲響屬正?，F象。
3.2、設備維護
設備的合理使用與妥善保管可長期保持良好的性能指標，延長其使用壽命，因此需要適當維護：
（1）設備應避免強烈的機械振動、碰撞、跌落及其他機械損傷。運輸時必須要有良好的包裝和減振、防雨及防水措施；
（2）應當經常保持設備清潔，工作環境應無酸、堿等腐蝕性氣體存在?？捎谜从星逅蚍试硭母蓛裘磔p輕擦洗機箱和面板。禁止用酒精等溶劑擦洗。
（3）卸下光纖連接線應及時蓋上防塵帽，以防止硬物、灰塵或其它臟物觸及光纖端面。
3.3 未盡事宜，請與我們聯系。我們將非常高興聽到您的寶貴意見。
4、配置清單
序號 | 項目 | 數量 |
1 | 主機 | 1 |
2 | 電源及網線 | |
3 | 合格證 | 1 |
4 | 測試報告 | |
5 | 說明書 | 1 |
