n 工作原理

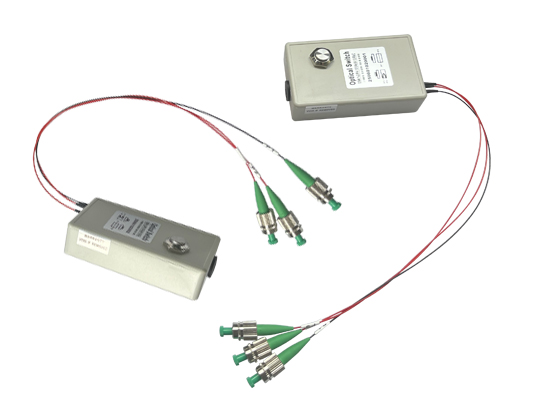

1*2手動切換光開關的工作原理基于精密的機械結構設計。當外部手動控制信號作用于開關時，會(huì )驅動內部的機械部件（如微型馬達或彈簧片）發生移動，從而改變光路的走向。具體來說，當輸入光信號進入開關后，根據手動控制信號的狀態，光信號會(huì )被引導至兩個輸出端口中的一個，實現光信號的切換和分配。
此外，還有一種基于法拉第效應的1*2光開關，其內部沒有任何移動組件，通過電磁感應原理和法拉第旋光效應改變入射光束的偏振態，結合雙折射偏振分光晶體，使光束傳播路徑發生改變，從而實現光路切換的功能。
n 產品特點
插入損耗極低
體積小
低信道串擾
高穩定性
n 應用
無源光網絡(luò )
光保護系統
測量系統
網絡(luò )監控
n 參數
工作波長 （nm） | 532~980（MM） | 532~980（SM） | 1260~1620（MM） | 1260~1620（SM） |
測試波長(可選)nm | 650/780/850/980 | 650/780/850/980 | 1310/1490/1550/1625 | 1310/1490/1550/1653 |
插入損耗 dB | <1dB | <1.2dB | <1dB | <1.2dB |
回波損耗 dB | SM≥50、MM≥30 | |||
信道串擾 dB | SM≥55、MM≥35 | |||
偏振相關損耗 dB | ≤0.05 | |||
波長相關損耗 dB | ≤0.25 | |||
消光比 dB | ≥18 | |||
溫度相關損耗 dB | ≤0.25 | |||
重 復 性 dB | ±0.02 | |||
使用壽命 次 | 切換107次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) | |||
傳輸光功率 mW | ≤500 | |||
切換時間 ms | ≤15（相鄰信道切換） | |||
工作溫度 °C | -20～+70 | |||
儲存溫度 °C | -40～+85 | |||
電 源 V | 5 | |||
n 訂購信息 ：OSW－A－B－C－D－E－F
A | B | C | D | E | F |
波長 | 光纖類型 | 電壓 | 套管 | 纖長 | 連接頭 |
13: 1310nm | SM: 單模 | 5-5V | 025: Φ0.25mm | 05: 0.5m | 1:SC/UPC |
型號示例： OSW-113-SM-5-025-05-1描述： 波長：1310nm，光纖類型 單模，電壓 5V，套管，1310nm 光纖長度，0.5m，連接頭 SC/UPC。
如需定制部件，請提供您的詳細需求說明。
