在高速光通信網絡(luò )中，光開關作為實現光路通斷、切換的核心器件，直接影響網絡(luò )傳輸容量、穩定性與擴展性。尤其在時分復用（TDM）、波分復用（WDM）系統及全光網絡(luò )節點中，光開關承擔著光交叉連接（OXC）、光分插復用（OADM）的關鍵功能，是構建下一代高速寬帶網絡(luò )的核心支撐。

廣西科毅光通信深耕光通信器件領域，基于多年技術積累研制的2×2機械式光開關，在插損、串擾、溫度穩定性等核心指標上達到商用領先水平，本文將從技術原理、核心優勢、性能測試等方面展開詳細解析。

一、光開關的分類與機械式光開關核心特性

光開關按工作原理可分為機械式光開關與非機械式光開關兩大類，兩類產品在技術路徑、性能特點上各有側重，適用于不同應用場景。

1.光開關核心分類對比

1.      機械式光開關：依靠光纖或光學元件（如棱鏡、反射鏡）的物理移動改變光路，是目前技術最成熟、市場應用最廣泛的類型。其核心優勢在于插入損耗低、偏振無關、串擾小，且成本可控，適合大規模商用部署。常見結構包括移動光纖、移動準直器、移動棱鏡、移動反射鏡等，驅動方式多采用繼電器或步進電機。

2.      非機械式光開關：利用電光效應、磁光效應、聲光效應或熱光效應改變材料折射率實現光路切換，包括波導型、MEMS型、液晶型等。這類產品的優勢是開關速度快（微秒級甚至納秒級）、可高密度集成，但普遍存在插入損耗大、隔離度低、成本較高等問題，目前在特定高端場景中逐步推廣。

2.2×2機械式光開關的核心應用場景

2×2機械式光開關作為光開關家族的核心型號，廣泛應用于：

3.      TDM/WDM復用系統的光路切換與備份；

4.      光網絡(luò )節點的OXC光交叉連接與OADM光分插復用；

5.      光纖通信系統的故障自愈、線路監測；

6.      數據中心高速光鏈路的靈活調度。

其核心需求集中在低插損、高串擾抑制、良好的溫度穩定性與重復性，這也是廣西科毅光通信的核心技術攻關方向。

二、核心技術突破：C-lens準直器的設計與優化

2×2機械式光開關的性能表現，關鍵取決于準直器的設計與耦合效率。傳統自聚焦透鏡（GRIN）成本較高，廣西科毅光通信采用自主優化的C-lens透鏡準直器，在降低成本的同時，實現了準直精度、回波損耗與耦合效率的三重提升。

1.C-lens準直器設計原理

C-lens準直器采用高折射率玻璃材料（如SF-11，折射率1.7447）加工成平凸厚透鏡，放置于單模光纖端面前，實現光線的擴束與準直。其核心設計參數包括：

7.      單模光纖纖芯半徑4.5μm，纖芯折射率1.4681，包層折射率1.4628；

8.      工作波長覆蓋1310nm與1550nm雙窗口；

9.      通過高斯光束傳輸理論計算束腰半徑、傳輸距離等關鍵參數，確保準直后光斑發散角最小。

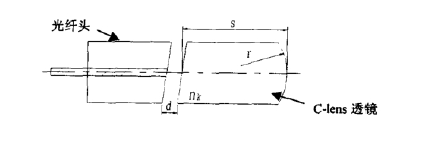

圖1 光纖頭與C-lens透鏡的裝配關系圖

2.回波損耗與耦合損耗優化

回波損耗（RL）是準直器的核心指標之一，直接影響光信號傳輸的穩定性。C-lens準直器的回返光主要來自光纖端面、透鏡前后端面的菲涅爾反射，通過三大技術優化實現回波損耗≥60dB：

10.    將光纖頭與C-lens透鏡前端面磨成8°楔角，破壞反射光的原路返回路徑；

11.    在三個端面鍍雙波長增透膜，反射率≤0.1%；

12.    優化光纖頭與透鏡的間距d，避開損耗敏感區間。

此外，針對準直器耦合過程中的位錯、間隔、傾斜三種裝配誤差，通過精密機械加工控制，將附加耦合損耗降至最低：位錯偏差0.1mm時附加損耗≤0.05dB，傾斜角度0.1°時附加損耗≤0.1dB，確保光路切換的穩定性。

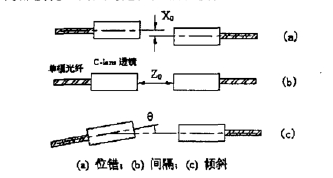

圖2 準直器耦合誤差附加損耗示意圖-廣西科毅光通信

三、光路結構設計：折射式vs反射式的性能取舍

2×2機械式光開關的光路結構直接決定其重復性與穩定性，廣西科毅光通信通過理論分析與實測對比，最終選擇折射式光路結構作為核心方案。

1.兩種光路結構對比

13.    折射式光路：采用四個單光纖準直器兩兩校準，通過繼電器驅動平行四邊形棱鏡插入/退出光路，實現光線折射切換。其核心優勢是棱鏡的微小平移不影響光路偏移，僅對入射角變化敏感，附加損耗低（角度偏差0.5°時損耗≤0.1dB），機械結構要求相對寬松，適合批量生產。

14.    反射式光路：采用雙光纖準直器與反射鏡配合，通過反射鏡角度變化實現光路切換。但反射鏡對角度變化極為敏感，小角度偏差（0.1°）即可導致附加損耗劇增（≥1dB），對機械定位精度要求極高，成本與生產難度較大。

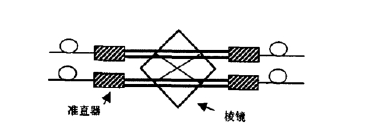

圖3 2×2折射式光開關光路示意圖

2.重復性指標優化

重復性是機械式光開關的關鍵穩定性指標，定義為反復切換100次后插損的最大變化值。廣西科毅光通信的折射式2×2光開關，通過優化繼電器驅動精度與棱鏡裝配工藝，實現重復性≤±0.005dB，遠超行業平均水平（±0.02dB），確保長期使用中的光路穩定性。

四、產品研制與性能測試：達標商用級要求

廣西科毅光通信的2×2機械式光開關，歷經理論設計、元件選型、工藝優化、嚴格測試四大環節，所有指標均滿足BellcoreGR-1073-Core標準，達到商用成熟產品要求。

1.核心元件選型與制作工藝

15.    準直器：采用自主設計的C-lens透鏡，工作距離8mm，準直后光斑半徑0.1mm，雙波長增透膜覆蓋1260-1360nm與1500-1600nm區間；

16.    棱鏡：選用折射率1.7447的高透材料，六面柱體結構，通光面鍍增透膜，確保插損最小化；

17.    封裝工藝：采用無膠光路設計（Epoxy-Free），允許最大300mW光強輸入，金屬殼封裝，通過高低溫循環測試消除機械應力。

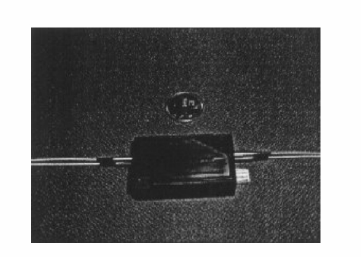

圖4 2×2機械式光開關產品外觀圖

2.關鍵性能測試結果

通過光譜分析儀（HP86143A）、可調諧激光器、光功率計等專業設備測試，10個樣品的核心指標如下：

其中，插損一致性（同一波長下不同通道插損變化）≤0.1dB，波長相關損耗（WDL）≤0.1dB，溫度變化導致的插損波動≤0.05dB，表現出優異的環境適應性。

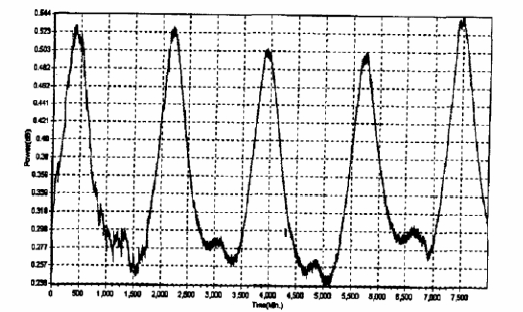

圖5 2×2光開關插損溫度特性曲線

五、商用應用場景與核心價值

廣西科毅光通信的2×2機械式光開關，憑借高性?xún)r(jià)比、高穩定性的優勢，已廣泛應用于三大核心場景：

1.TDM/WDM復用系統

在時分復用與波分復用系統中，用于光路切換與備份，低插損（≤0.6dB）確保信號衰減最小，高串擾抑制（≥80dB）避免信道干擾，支持多波長信號穩定傳輸。

2.光網絡(luò )節點設備

作為OXC光交叉連接與OADM光分插復用的核心部件，實現光信號的靈活調度與上下路轉換，配合C-lens準直器的高耦合效率，提升節點設備的端口密度與擴展能力。

3.數據中心與工業通信

在大型數據中心的高速光鏈路中，用于鏈路故障自愈、設備維護切換，≤8ms的開關時間確保業務中斷最??；寬溫度范圍（-40~85℃）適配工業級惡劣環境，滿足戶外通信設備的部署需求。
