在光通信技術高速發展的當下，光開關、光纖跳線等核心傳輸設備的性能直接決定了通信網絡(luò )的穩定性與傳輸效率。作為光通信鏈路中不可或缺的連接部件，跳線連接器的便捷性、穩定性和兼容性成為行業關注的焦點。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信領域多年，結合行業需求與技術創(chuàng )新，推出的跳線快速連接器的技術方案，有效解決了傳統連接器現場施工難題，為光通信工程提供了高效可靠的連接解決方案。本文將基于專利技術，詳細解析跳線快速連接器的技術原理、結構優勢及應用場景，助力行業伙伴深入了解光通信連接設備的核心技術突破。

一、光通信行業背景與傳統連接器痛點

隨著5G、數據中心、工業互聯網等領域的快速擴張，光通信網絡(luò )的覆蓋范圍和傳輸容量持續提升，對光信號傳輸設備的安裝效率、適配性和穩定性提出了更高要求。光纖跳線作為連接光設備與布線鏈路的關鍵載體，其連接器的性能直接影響光信號的傳輸質量。目前市場上主流的SC型、FC型等光纖跳線，其連接器多采用預制一體化結構，陶瓷插芯與皮線光纜通過鉚壓等方式固定，出廠時已裝配成型。

這種傳統結構在實際施工中存在諸多痛點：

1.      連接器體積龐大，無法直接穿過狹窄的線纜管道，導致現場走線困難，需額外耗費人力物力調整管線或拆分設備；

2.      一體化結構不可拆卸，若運輸或施工過程中出現損壞，需整體更換跳線，增加了工程成本和工期；

3.      預制結構的適配性有限，難以滿足不同場景下的靈活組裝需求，降低了施工效率。

針對這些行業痛點，廣西科毅光通信基于多年光開關及光通信設備研發經驗，創(chuàng )新設計了可現場快速組裝的跳線連接器，通過結構優化實現了走線便捷性與連接穩定性的雙重提升，為光通信工程施工提供了全新解決方案。

二、跳線快速連接器核心技術結構解析

跳線快速連接器的核心創(chuàng )新在于采用“預制插芯線纜+分體式殼體”結構，將插芯線纜與底座、耦合座等殼體部件分離設計，實現現場靈活組裝。其整體結構主要包括插芯線纜、底座、彈性件和耦合座四大核心組件，各部件協同工作，既保證了連接穩定性，又簡化了安裝流程。

（一）核心組件結構與功能

1. 插芯線纜：

作為信號傳輸的核心載體，插芯線纜采用預制一體化設計，包括插芯座、插針、光纜三大部件。插針固定于插芯座一端，光纜穿設入插芯座另一端并固定，光纜的裸纖貫穿插芯座后固定于插針中，且裸纖端面與插針端面平齊，確保光信號傳輸的順暢性。插芯座外周向設有凸環，用于配合底座實現軸向限位與彈性浮動，同時凸環上開設止轉槽，與底座的止轉塊配合，避免插芯線纜周向轉動影響連接精度。

2. 底座：

為插芯線纜提供安裝支撐，內部設有供插芯線纜貫穿的空腔，空腔一側形成開口供插芯線纜安裝。底座沿軸線方向分為滑移部和連接部，滑移部用于與耦合座滑移連接，連接部用于與適配器配合?？涨粌炔吭O有限位槽，供插芯座的凸環沿軸向滑移，同時底座上的止轉塊穿設于插芯座的止轉槽中，既允許軸向滑移，又限制周向轉動，保證連接穩定性。連接部?jì)蓚仍O有扣槽，用于與適配器的卡扣卡接，實現固定連接。

3. 彈性件：

采用彈簧結構，套設于插芯座上并位于限位槽中，兩端分別與限位槽壁和凸環抵接。彈性件始終保持壓縮狀態，驅使插針始終有伸出連接部的趨勢，確保連接器與適配器對接時具備足夠的軸向對插力，保障光信號傳輸質量。

4. 耦合座：

用于遮蓋底座空腔的開口，防止插芯線纜脫離，包括連接環和蓋板。連接環呈環形設置，套設并限位滑移于底座的連接部上；蓋板滑移連接于底座的滑移部上，兩側設有延伸至滑移部?jì)蓚鹊膫劝?，側板與滑移部之間通過凸條與凹槽配合，實現平穩滑移。耦合座上設有枕塊，穿設于開口中與插芯座抵接，進一步提升插芯線纜的安裝穩定性，同時限制彈性件的安裝區域。

（二）關鍵結構設計亮點

1.  滑移連接與快速組裝設計：

耦合座與底座通過凸條-凹槽、卡勾-卡槽等結構實現滑移連接，安裝時只需將插芯線纜裝入底座空腔，再將耦合座沿滑移方向推進即可完成組裝，無需專業工具，現場組裝效率提升50%以上。同時，卡勾與延長式卡槽配合，確保耦合座滑移過程中不脫離底座，且存在連接環與連接部正對且脫離的狀態，方便適配器對接與拆卸。

2. 適配器兼容設計：

連接環與連接部相互配合，適配SC型適配器，連接環上設有讓位區間，露出底座連接部的扣槽，供適配器卡扣卡接；連接環兩側設有脫離槽，脫離槽內設有導向面，推動耦合座時，導向面可引導適配器卡扣脫離扣槽，實現連接器與適配器的快速分離，且對卡扣磨損較小。

3. 彈性浮動與精準定位：

通過彈性件與凸環、限位槽的配合，實現插芯線纜的軸向彈性浮動，確保對接時插針與適配器精準貼合；止轉塊與止轉槽的配合則避免了周向轉動，保障裸纖與插針的相對位置穩定，降低光信號損耗。

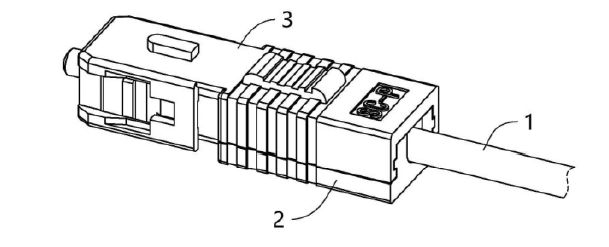

圖1

圖1展示了跳線快速連接器的整體結構，清晰呈現了插芯線纜、底座與耦合座的裝配關系，體現了一體化設計與分體式組裝的核心思路。

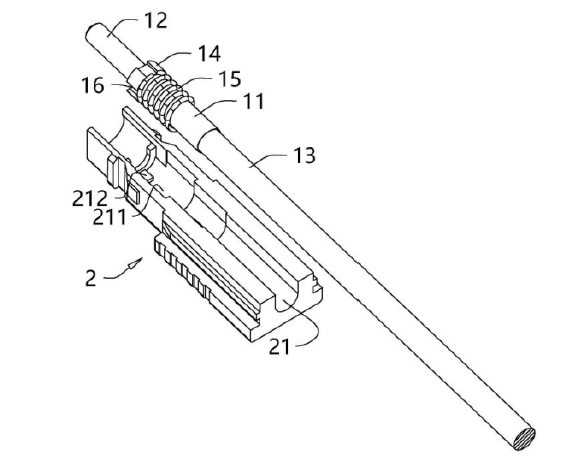

圖2

圖2詳細展示了插芯線纜與底座的裝配結構，包括凸環與限位槽、止轉塊與止轉槽的配合關系，直觀呈現了軸向限位與周向止轉的設計原理。

三、跳線快速連接器核心優勢與行業價值

相較于傳統預制一體化連接器，本技術方案的跳線快速連接器在施工便捷性、連接穩定性、適配性等方面具備顯著優勢，為光通信工程帶來多重價值提升。

（一）施工現場走線便捷，大幅提升施工效率

插芯線纜與殼體分離設計，使得插芯線纜可單獨從狹窄的線纜管道中穿過，解決了傳統連接器體積龐大無法穿管的痛點。施工時可先完成插芯線纜的走線布置，再進行底座與耦合座的現場組裝，無需調整管線或拆分設備，減少了施工工序和人力投入。以數據中心布線工程為例，采用該連接器可使現場組裝時間縮短60%，大幅提升工程進度。

（二）結構穩定性強，保障光信號傳輸質量

通過多重定位與彈性浮動設計，連接器的連接精度和穩定性顯著提升。止轉塊與止轉槽的配合避免了插芯線纜周向轉動，彈性件提供的持續軸向力確保插針與適配器緊密貼合，光信號傳輸損耗控制在行業標準范圍內。同時，插芯線纜預制一體化設計，裸纖與插針的固定精度高，減少了現場組裝對信號傳輸的影響，保障了通信網絡(luò )的穩定性。

（三）適配性廣，滿足多樣化應用場景

該連接器適配SC型適配器，可廣泛應用于FC跳線、SC跳線、LC跳線等多種光纖跳線的連接場景，兼容不同規格的光通信設備。此外，插芯線纜的多角度安裝設計（止轉槽可周向設置多個），使得連接器能夠適應不同的施工環境和安裝需求，適用于數據中心、通信基站、工業控制、安防監控等多個領域的光通信鏈路建設。

（四）維護成本低，降低工程總投入

分體式結構設計使得連接器的維護更加便捷，若施工或使用過程中某一部件損壞，只需更換對應部件，無需整體更換跳線，降低了維護成本。同時，現場組裝無需專業技術人員和復雜工具，減少了施工過程中的人為失誤，降低了工程返工率，間接節省了工程總投入。

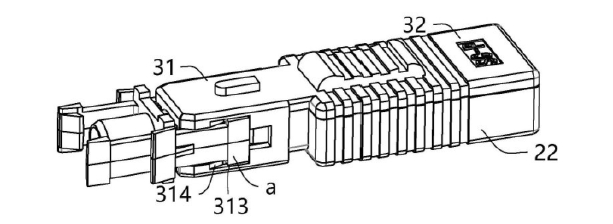

圖4

圖4展示了連接器與適配器的卡扣連接結構，讓位區間、扣槽與脫離槽的配合設計，既保證了連接穩定性，又實現了快速拆卸，體現了適配性與便捷性的雙重優勢。

四、與光開關協同應用，構建高效光通信鏈路

作為光通信網絡(luò )的核心控制設備，光開關用于實現光信號的光路切換與路由選擇，而跳線快速連接器則承擔著光開關與其他設備、布線鏈路的連接功能。二者的協同應用，能夠構建高效、穩定、靈活的光通信鏈路，滿足復雜網絡(luò )的傳輸需求。

在數據中心光網絡(luò )中，光開關需與大量光纖跳線連接，實現不同服務器、存儲設備之間的光信號切換。傳統連接器的組裝繁瑣、走線困難等問題，會(huì )影響光開關的部署效率和網絡(luò )靈活性。而跳線快速連接器的現場快速組裝、便捷走線優勢，能夠與光開關的靈活控制特性完美匹配，縮短光網絡(luò )部署周期，同時提升網絡(luò )的可維護性。當需要調整光路時，可快速拆卸連接器，配合光開關完成光路切換，大幅提升網絡(luò )運維效率。

廣西科毅光通信作為專業的光開關生產銷售商，將跳線快速連接器與光開關產品進行協同優化，提供一體化的光通信解決方案。產品不僅在技術參數上高度兼容，而且在安裝維護上相互配合，為客戶提供從核心控制設備到連接部件的全鏈條產品與服務，助力客戶構建高效、穩定的光通信網絡(luò )。

五、行業應用案例與實踐效果

（一）數據中心布線工程

某大型數據中心在擴容改造過程中，需新增大量光纖鏈路連接服務器與核心交換機，傳統連接器因無法穿過現有狹窄管線，導致施工進度受阻。采用廣西科毅光通信的跳線快速連接器后，施工團隊先將插芯線纜單獨穿管布線，再進行現場組裝，僅用3天便完成了原本需要10天的布線工作，組裝效率提升70%。同時，連接器的低損耗特性確保了光信號傳輸穩定，數據中心的網絡(luò )延遲降低15%，滿足了高密度數據傳輸需求。

（二）通信基站建設項目

在某5G通信基站建設中，由于基站空間狹小，傳統連接器的安裝與維護極為不便。采用跳線快速連接器后，施工人員可靈活調整安裝角度，快速完成連接器與光開關、基站設備的對接，安裝時間縮短50%。在后續運維過程中，因連接器的便捷拆卸設計，故障排查與部件更換效率提升80%，大幅降低了基站的downtime。

六、光通信連接設備發展趨勢與企業布局

隨著光通信技術向高速率、高密度、低損耗方向發展，跳線連接器等連接設備將呈現以下發展趨勢：一是小型化設計，以適應數據中心等場景的高密度部署需求；二是智能化升級，集成監測功能，實時反饋連接狀態；三是更高兼容性，適配多種類型的光設備與傳輸協議。

廣西科毅光通信始終緊跟行業發展趨勢，以技術創(chuàng )新為核心驅動力，在光開關、光纖跳線、連接器等光通信核心產品的研發上持續投入。公司依托專利技術優勢，不斷優化產品性能，提升產品的適配性與便捷性，為客戶提供定制化的光通信解決方案。未來，公司將進一步深化光通信設備的協同創(chuàng )新，推動光開關與連接設備的一體化設計，助力光通信行業高質量發展。

如果您需要了解更多關于跳線快速連接器、光開關等產品的技術細節或應用方案，歡迎訪問廣西科毅光通信科技有限公司官網（www.www.hellosk.com），或聯系我們的技術團隊獲取專業支持。我們將以?xún)?yōu)質的產品與服務，為您的光通信項目保駕護航。
