光開關的性能不僅取決于硬件結構設計，其控制方法的科學性與精準性同樣關鍵。傳統微型光開關的控制邏輯往往存在響應延遲、切換精度不足等問題，影響光信號傳輸的穩定性?；趯?zhuān)利技術的微型光開關，創(chuàng )新設計了一套高效精準的控制方法，通過對遮擋芯片與反射鏡芯片的協同控制，實現光路的快速、精準切換。

本文將詳細拆解該微型光開關的控制方法、技術實現路徑，以及存儲介質與光開關器件的整合應用，為行業提供深度技術參考。廣西科毅光通信科技有限公司憑借多年技術積累，已將該控制方法成功落地應用于產品生產，為客戶提供高性能的光開關解決方案。

一、微型光開關控制方法的核心邏輯

該微型光開關的控制方法以“先遮擋、再旋轉、后釋放”為核心邏輯，通過三個關鍵步驟的協同執行，確保光路切換的精準性與穩定性，從流程上杜絕非目標光纖的瞬態光信號輸出。

（一）步驟一：獲取指令，驅動遮擋芯片遮擋光信號

當光開關接收到外部的信號傳輸指令后，首先執行遮擋芯片的移動控制?？刂葡到y驅動遮擋芯片移動至輸入端傳輸光纖與反射鏡芯片之間的區域，實現對光信號的遮擋。這一步驟的核心目的是在反射鏡芯片旋轉到位前，阻止光信號射向反射鏡芯片，避免因反射鏡芯片未旋轉到位導致光信號反射至非目標光纖。

遮擋芯片的遮擋方式分為兩種：一種是驅動遮擋芯片移動至遮擋住所有傳輸光纖的端部，無論哪根光纖作為輸入端，均可實現全面遮擋，遮擋效果可靠，反應迅速，適用于對遮擋安全性要求較高的場景；另一種是根據信號傳輸指令中的輸入端光纖信息，獲取其出光位置，驅動遮擋芯片僅移動至該出光位置進行精準遮擋，這種方式遮擋芯片移動距離短、能耗低，且可縮小遮擋芯片的尺寸，有利于光開關的小型化設計。在部分高精度應用場景中，還可采用“精準遮擋+冗余防護”的方式，驅動遮擋芯片在覆蓋出光位置后，繼續移動一段距離，遮擋輸入端光纖及鄰近幾根光纖，進一步避免漏光現象。

（二）步驟二：生成旋轉信號，驅動反射鏡芯片精準定位

在遮擋芯片完成遮擋后，控制系統根據信號傳輸指令生成旋轉信號。信號傳輸指令中包含輸入端傳輸光纖與指定輸出端傳輸光纖的位置信息，控制系統通過預設的算法，結合當前反射鏡芯片的初始角度，計算出反射鏡芯片需要旋轉的預設角度。

旋轉信號被轉換為對應的工作電壓，通過反射鏡芯片引腳輸入至反射鏡芯片主體。反射鏡芯片主體根據工作電壓的大小與方向，快速旋轉至預設角度，實現光路切換的定向定位。不同的工作電壓對應不同的旋轉角度，控制系統可通過調整工作電壓的數值，實現多檔位、高精度的角度控制，適配不同輸入端與輸出端光纖的位置組合需求。反射鏡芯片的旋轉響應速度快，確保了光開關的整體切換效率，滿足高頻次光路切換場景的應用需求。

（三）步驟三：確認旋轉到位，驅動遮擋芯片釋放光信號

反射鏡芯片旋轉至預設角度后，控制系統需確認旋轉到位，再驅動遮擋芯片離開遮擋區域，釋放光信號。旋轉到位的確認方式分為兩種：一種是通過角度傳感器檢測反射鏡芯片的實際角度，當檢測到角度與預設角度一致時，判定為旋轉到位；另一種是根據旋轉信號的發送時間，設置預設時長（基于反射鏡芯片的固有旋轉響應時間），時長結束后默認旋轉到位。兩種方式可單獨使用，也可組合使用，確保旋轉到位判斷的準確性。

確認旋轉到位后，控制系統驅動遮擋芯片離開輸入端與輸出端傳輸光纖和反射鏡芯片之間的區域。遮擋芯片的釋放方式與遮擋方式相對應：若采用全面遮擋，則驅動遮擋芯片遠離所有傳輸光纖的端部；若采用精準遮擋，則獲取輸出端傳輸光纖的入光位置，驅動遮擋芯片移動至遠離該入光位置與輸入端出光位置的區域。遮擋芯片釋放后，輸入端傳輸光纖射出的光信號經透鏡準直后射向反射鏡芯片，再經反射鏡芯片反射、透鏡聚焦后，精準入射至指定輸出端傳輸光纖，完成光路切換的完整流程。

二、微型光開關控制方法的流程示意圖與技術細節

為更清晰地展示控制方法的執行流程，以下結合專利原文中的控制流程附圖，詳細說明各步驟的執行邏輯與技術要點。

（一）控制方法流程示意圖

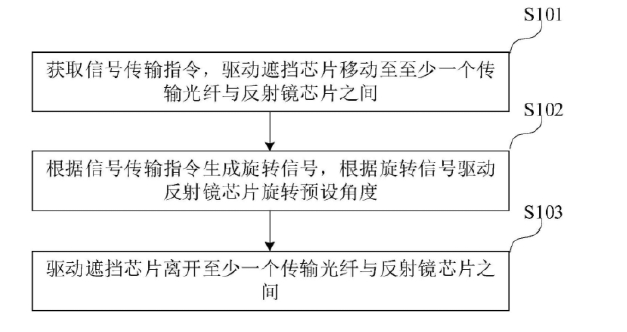

圖3 微型光開關控制方法流程示意圖

該圖（圖3）展示了微型光開關控制方法的三大核心步驟：S101獲取信號傳輸指令，驅動遮擋芯片移動至輸入端傳輸光纖與反射鏡芯片之間；S102根據指令生成旋轉信號，驅動反射鏡芯片旋轉預設角度；S103確認旋轉到位后，驅動遮擋芯片離開遮擋區域。整個流程邏輯清晰、環環相扣，通過遮擋與旋轉的協同控制，確保光路切換的精準性。流程的執行時間短，切換延遲低，能夠滿足光纖通信系統對光路切換的高效要求。

三、存儲介質與光開關器件的整合應用

該微型光開關的控制方法需通過存儲介質與光開關器件的硬件整合，才能實現實際應用。存儲介質用于存儲控制程序與參數，光開關器件則整合微型光開關本體、處理器與存儲器，形成完整的功能單元。

（一）存儲介質：控制程序的存儲載體

存儲介質中存儲有計算機程序，該程序被處理器執行時，能夠驅動微型光開關完成上述控制方法的所有步驟。存儲介質可采用多種形式，包括終端存儲芯片、硬盤、移動硬盤、U盤、光盤等，也可集成于服務器中。程序中預先存儲了光開關各輸出通道對應的反射鏡芯片旋轉角度信息、遮擋芯片的移動位置信息等關鍵參數，處理器可根據輸入的信號傳輸指令，快速調用對應的參數，生成控制信號，驅動各部件運行。

存儲介質的選擇需考慮穩定性與讀寫速度，確?？刂瞥绦虻目焖僬{用與參數的穩定存儲。非易失性存儲器（如ROM、PROM、EPROM、EEPROM、閃存等）具有斷電后數據不丟失的優勢，適用于長期存儲控制程序與固定參數；易失性存儲器（如RAM、外部高速緩沖存儲器等）讀寫速度快，可用于臨時存儲信號傳輸指令與實時計算數據，提升控制響應速度。

（二）光開關器件：硬件與軟件的整合單元

光開關器件是整合了微型光開關本體、存儲器與處理器的完整功能單元，其結構示意圖如下：

圖4 光開關器件結構示意圖 - 廣西科毅光通信

該圖（圖4）展示了光開關器件30的核心組成，包括處理器31與存儲器32，處理器31與存儲器32耦接，存儲器32存儲計算機程序，處理器31執行程序時驅動微型光開關運行控制方法。

光開關器件的工作流程如下：外部設備發送信號傳輸指令至處理器31，處理器31從存儲器32中調用控制程序，首先驅動遮擋芯片移動至遮擋位置；隨后根據指令中的光纖位置信息，調用預設的旋轉角度參數，生成旋轉信號，驅動反射鏡芯片旋轉；最后通過角度檢測或時長判斷確認旋轉到位，驅動遮擋芯片釋放光信號，完成光路切換。

處理器的性能直接影響控制方法的執行效率，需具備快速的數據處理能力與信號生成能力；存儲器則需具備足夠的存儲容量與穩定的讀寫性能，確?？刂瞥绦蚺c參數的可靠存儲與快速調用。光開關器件的整合設計，使微型光開關具備了獨立的控制功能，無需依賴外部控制設備，便于集成到各類光纖通信系統中。

（三）存儲介質結構示意圖

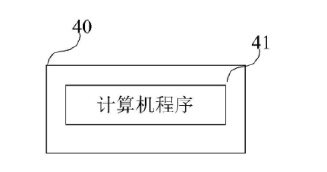

圖5 微型光開關存儲介質結構示意圖

該圖（圖5）展示了存儲介質40的結構，其中存儲有至少一個計算機程序41，該程序用于被處理器執行以實現上述控制方法。存儲介質的結構設計需適配光開關器件的硬件接口，確保與處理器的高效通信，實現控制程序的快速加載與執行。

四、控制方法的技術優勢與行業價值

該微型光開關的控制方法通過流程優化與技術創(chuàng )新，具備以下核心技術優勢，為光開關的高性能運行提供了有力保障。

（一）切換精準度高，杜絕瞬態信號干擾

控制方法采用“先遮擋后旋轉”的邏輯，從流程上確保反射鏡芯片未旋轉到位時無任何光信號射向反射鏡，徹底杜絕了非目標光纖的瞬態光信號輸出，解決了傳統光開關的“Hit”現象，提升了光路切換的精準度，適用于對信號純度要求極高的精密通信場景，如光纖傳感、量子通信等。

（二）響應速度快，滿足高頻切換需求

控制方法的各步驟執行邏輯簡潔，無冗余流程，處理器可快速調用預設參數生成控制信號，反射鏡芯片與遮擋芯片的電壓驅動方式響應迅速，使光開關的整體切換速度達到較高水平，能夠滿足高頻次光路切換需求，適用于數據中心、骨干網等需要頻繁調度光路的場景。

（三）適配性強，支持個性化定制

控制程序中存儲的旋轉角度參數、遮擋位置參數等均可根據實際應用場景靈活調整，支持不同數量、不同間距的傳輸光纖配置，能夠滿足客戶的個性化需求。同時，控制方法的執行邏輯可通過軟件升級進行優化，無需改動硬件結構，便于后續功能擴展與性能提升，延長了光開關產品的生命周期。

五、廣西科毅光通信的產品優勢與服務支持

廣西科毅光通信科技有限公司將該專利控制方法與微型光開關硬件深度整合，推出的系列光開關產品具備高精準、快響應、強適配等優勢，已通過多項行業認證，獲得市場廣泛認可。公司始終堅持以技術創(chuàng )新為核心，不斷優化產品性能，為客戶提供從產品選型、定制開發到技術支持的全流程服務。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
