在光通信系統、數據中心、光纖接入網等場景中，光纖跳線作為光端機與終端盒、光開關與設備間的核心連接組件，其收納便捷性直接影響部署效率與維護成本。傳統光纖跳線多直接堆疊或簡單捆綁收納，轉運過程中易因晃動纏繞打結，不僅增加拆解耗時，還可能因拉扯導致光纖芯線損傷，影響信號傳輸穩定性。廣西科毅光通信深耕光通信配套器件領域，針對這一痛點，將“便攜式光纖跳線”專利技術落地應用，為光開關設備部署、戶外通信搶修等場景提供高效收納方案，助力提升光通信系統整體運維效率。

一、便攜式光纖跳線核心設計亮點

相較于傳統跳線，本專利設計以“防纏繞、易攜帶、強保護”為核心，通過三大創(chuàng )新設計解決行業痛點：

1.      可調節收納空間：通過伸縮柱與伸縮板組合，適配不同長度（1-10m）光纖跳線的繞圈收納，避免跳線過度彎折；

2.      雙重限位固定：“門”字形限位板+魔術貼卡扣雙重固定，杜絕轉運中跳線移位纏繞；

3.      柔性保護結構：限位板內壁硅膠墊、放置臺光滑臺面，減少收納過程中跳線護套磨損，延長使用壽命。

二、核心結構與工作原理

（一）基礎收納系統：承載與繞圈設計

便攜式光纖跳線的核心收納結構由“底座-固定臺-收納組件”三部分組成，適配光通信設備現場部署的便捷性需求：

1.      收納底座：作為承載基礎，頂部一體成型有放置臺（臺面寬度8-12cm），適配跳線繞圈半徑，避免光纖過度彎曲導致的信號衰減；

2.      固定臺：通過4組伸縮柱與底座連接，可根據跳線繞圈高度調節間距（調節范圍5-15cm），滿足不同厚度跳線堆疊需求；

3.      滑動收納組件：固定臺底部開設滑動軌道，內置滑塊連接連接桿與固定盤，通過手持半圓形拉環（內壁覆橡膠墊，防滑防硌手），可帶動固定盤沿軌道滑動，實現跳線有序繞圈收納。

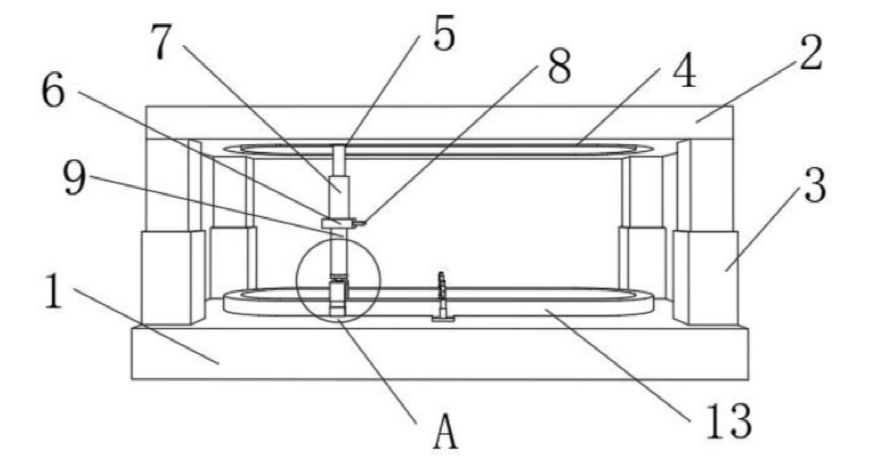

圖1 便攜式光纖跳線收納底座與固定臺結構示意圖

圖2 便攜式光纖跳線滑動收納組件（固定盤+拉環）

（二）關鍵收納組件：防纏繞與保護

收納組件是實現“便攜性”的核心，通過可轉動與可調節結構適配不同場景：

4.      轉動軸與安裝桿：固定盤底部通過螺紋連接安裝桿，桿端內置轉動軸，繞圈時可隨跳線走向靈活轉動，避免跳線扭轉；

5.      “門”字形限位板：由放置臺兩側伸縮板支撐，開口朝下包裹跳線繞圈區域，三側內壁覆硅膠墊（厚度1-2mm），既固定跳線又防止磨損；

6.      伸縮板調節：根據繞圈后跳線的總高度（3-8cm），拉伸伸縮板調節限位板高度，確保跳線緊密收納不松動。

（三）加強限位機構：轉運穩定性保障

為應對戶外搶修、設備搬運等顛簸場景，底座增設4組限位機構，進一步強化固定效果：

7.      滑動槽與滑動塊：底座頂部開設4條滑動槽（位于放置臺兩端），內置可橫向移動的滑動塊；

8.      伸縮桿與卡扣：滑動塊頂部連接伸縮桿（調節范圍3-10cm），桿端延伸板固定倒“L”形卡扣，相對卡扣內壁分別粘貼魔術貼刺毛層與絨毛層；

9.      使用邏輯：跳線繞圈完成后，推動滑動塊使兩側卡扣靠攏，魔術貼黏合固定，形成“上下限位板+左右卡扣”的立體固定，杜絕轉運中跳線移位。

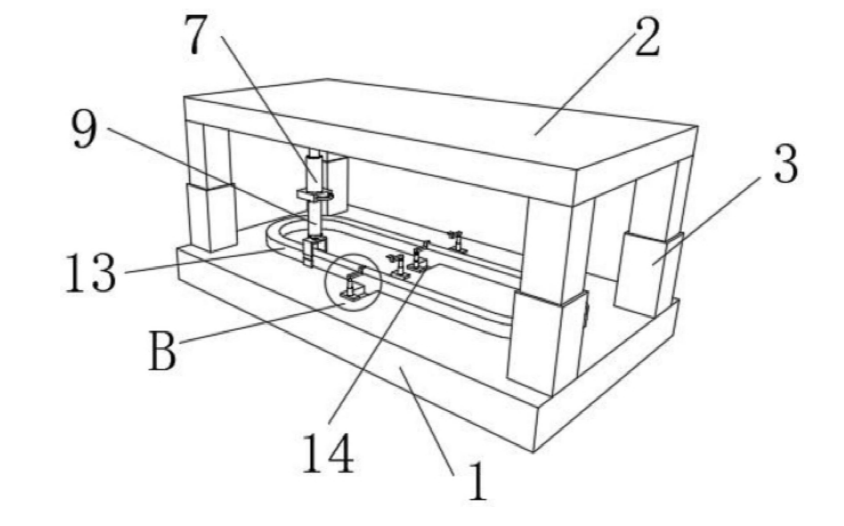

圖3 便攜式光纖跳線限位機構（滑動槽+卡扣）整體示意圖

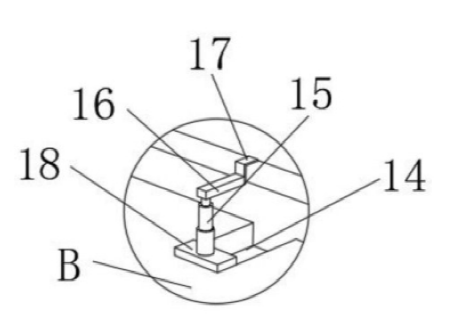

圖4 便攜式光纖跳線倒“L”形卡扣（魔術貼層）細節圖

三、核心性能優勢與應用場景

1.性能優勢：適配光通信場景需求

2.核心應用場景：與光開關產品協同

廣西科毅光通信將該便攜式光纖跳線與光開關產品深度適配，覆蓋三大核心場景：

10.    光開關設備部署：作為光開關與光端機的配套跳線，收納后便于設備運輸，部署時直接取出連接，提升安裝效率；

11.    數據中心光纖連接：適配數據中心高密度光開關集群，跳線有序收納可減少機柜內布線雜亂，降低后期維護難度；

12.    戶外應急通信：在搶險救災、臨時通信站點搭建中，便攜式設計便于攜帶，防纏繞特性確保光鏈路快速開通。

四、廣西科毅光通信的光通信配套能力

廣西科毅光通信（官網：www.www.hellosk.com）不僅專注光開關核心器件研發，更圍繞光通信系統部署需求，提供“光開關+配套跳線+收納方案”的一體化服務：

13.    定制化適配：可根據客戶光開關型號、使用場景（如工業級、軍工級），調整便攜式跳線的長度、保護等級與收納結構；

14.    質量管控：跳線采用低損耗光纖（傳輸損耗＜0.3dB/km），收納組件通過-40℃~85℃高低溫測試，適配惡劣環境；

15.    協同解決方案：為數據中心、激光雷達、光纖接入網客戶提供“光開關部署+跳線收納”的整體技術支持，減少客戶多供應商協調成本。

如需了解該便攜式光纖跳線與光開關的配套方案，或定制特定場景的光通信組件，可訪問廣西科毅光通信官網聯系技術團隊，獲取樣品測試與技術參數手冊。
