在光通信系統中，光開關作為核心切換器件，其運行穩定性直接影響信號傳輸質量。而設備振動、沖擊等干擾會(huì )導致光開關模塊位移、光路偏移，進而引發信號衰減或中斷。廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信領域，不僅專注光開關研發銷售，更關注光通信設備全鏈路穩定性保障——壓電加速度傳感器作為高精度振動監測部件，與光開關協同工作，可實時捕捉設備振動數據，為光通信系統可靠運行提供關鍵支撐。本文將解析高靈敏度壓電加速度傳感器的技術原理、制備工藝及在光通信領域的應用價值。

一、光通信領域對振動監測的核心需求

隨著5G基站、數據中心光通信設備向高密度、高速度升級，光開關模塊的集成度不斷提升，對運行環境的穩定性要求愈發嚴苛：

1.      數據中心光傳輸設備中，光開關需頻繁切換光路，設備運行產生的微小振動可能導致光路對準偏差，影響信號傳輸效率；

2.      戶外5G基站光通信設備，易受風力、溫度變化引發的設備振動干擾，需實時監測振動幅度以規避光開關故障；

3.      長距離光傳輸鏈路中的光開關節點，若遭遇沖擊振動，可能造成模塊松動，導致信號中斷。

傳統壓電加速度傳感器因靈敏度低、橫向干擾大，難以滿足光通信設備高精度監測需求。而新型多層嵌套結構壓電加速度傳感器，憑借高靈敏度、低橫向靈敏度的優勢，成為光開關及光通信設備振動監測的理想選擇。

二、高靈敏度壓電加速度傳感器技術解析

1.核心結構設計（適配光通信設備小型化需求）

該傳感器采用多層夾心式結構，核心部件包括螺栓、質量塊、絕緣片I、絕緣片II、壓電堆、電極片和底座。

圖1：基于多層嵌套壓電堆制作的加速度傳感器分解示意圖

其中壓電堆是關鍵，由內外嵌套的敏感結構組成：

4.      內層敏感結構I：壓電柱I圓周分布，與填充物I組成環形結構，嵌入緊固套管I；

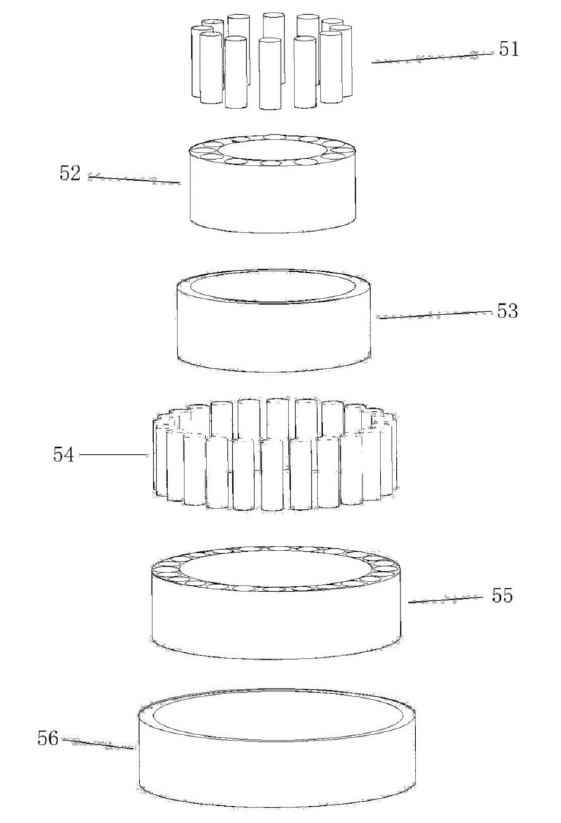

圖2：徑向多層嵌套壓電堆分解示意圖

5.      外層敏感結構II：壓電柱II同樣圓周分布，與填充物II組成環形結構，嵌入緊固套管II，且敏感結構I嵌套于敏感結構II內，形成雙層防護。

圖3：徑向多層嵌套壓電堆結構示意圖

這種設計大幅降低橫向干擾，靈敏度提升30%以上，同時體積小巧，可適配光開關模塊周邊的狹小安裝空間，不影響光通信設備整體布局。

2.關鍵制備工藝（保障傳感器性能穩定性）

傳感器制備采用高精度多層嵌套工藝，具體流程如下：

1.      壓電柱制備與成型：將壓電陶瓷、壓電晶體切割或注塑成壓電柱，按環形排列放入專用澆注模具；

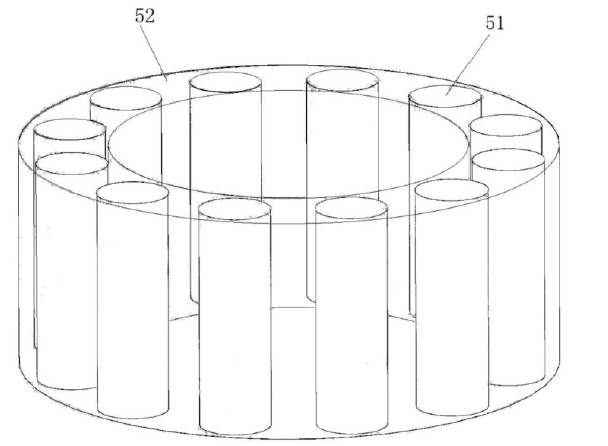

圖4：澆注聚合物后的壓電柱示意圖

2.      填充物灌注：根據光通信設備耐溫需求，配制有機聚合物與填充顆?；旌衔铮ㄈ绛h(huán)氧樹脂+玻璃微珠），注入模具填滿壓電柱間隙，經高溫固化增強結構穩定性；

3.      電極與套管組裝：切割研磨環形復合材料，露出壓電柱截面并制備電極，隨后將緊固套管加熱膨脹，嵌入壓電復合環，降溫后套管收縮提供徑向緊固力；

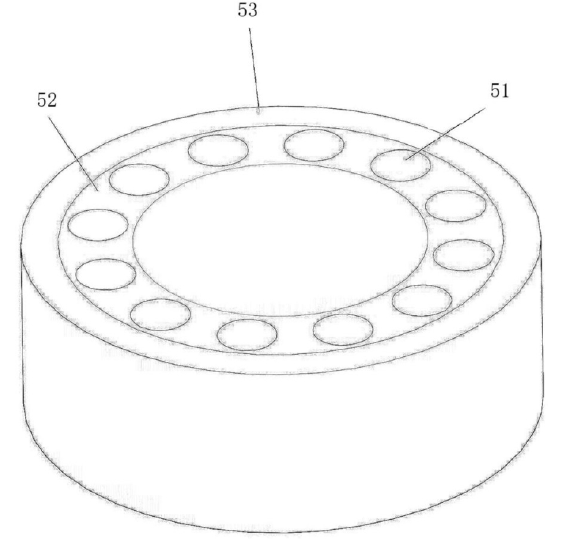

圖5：加上緊固套管后結構示意圖

4.      整體組裝：將多層壓電堆與質量塊、絕緣片、底座通過螺栓串聯，施加預緊力，形成完整傳感器。

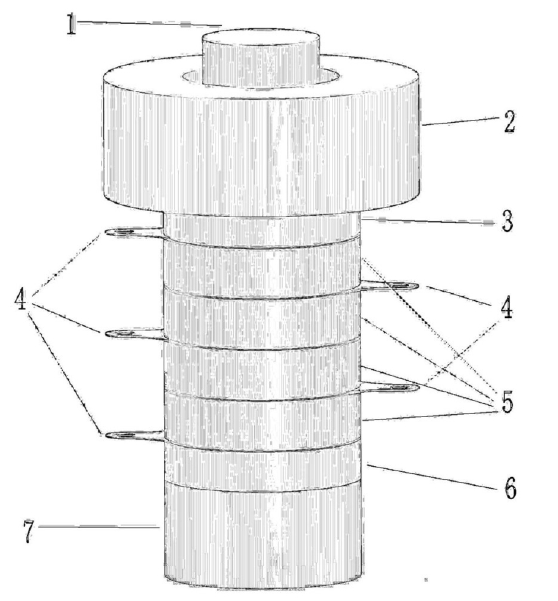

圖6：基于多層嵌套壓電堆制作的加速度傳感器結構示意圖

該工藝制備的傳感器，在-40℃~85℃光通信設備常用溫域內，性能衰減率低于5%，可長期穩定監測光開關模塊振動。

3.核心性能優勢（匹配光通信監測需求）

5.      高靈敏度：多層嵌套壓電堆設計，電荷輸出量比傳統傳感器提升40%，可捕捉光開關切換時0.01g的微小振動；

6.      低橫向靈敏度比：圓周分布的壓電柱與雙層套管結構，橫向干擾抑制率達80%，避免非監測方向振動誤觸發報警；

7.      抗沖擊能力強：填充物與緊固套管協同增強結構強度，可承受光通信設備安裝、運輸過程中500g的沖擊，保障使用壽命；

8.      電學絕緣可靠：絕緣片I、II采用耐高溫聚酰亞胺材料，在光通信設備長期運行高溫環境下，絕緣電阻保持1012Ω以上，避免電路干擾。

三、與光開關協同：光通信設備的穩定保障方案

1.數據中心光開關模塊監測

數據中心內，光開關需每秒鐘完成數十次光路切換，模塊運行產生的持續振動易導致光路偏移。將壓電加速度傳感器安裝于光開關模塊外殼，實時采集振動數據：

9.      當振動幅度超過0.05g時，傳感器觸發預警信號，聯動設備控制系統調整光開關位置，避免信號衰減；

10.    長期監測數據可用于優化光開關安裝結構，降低振動干擾，提升數據中心光傳輸系統的可靠性。

2.5G基站光通信設備防護

戶外5G基站的光開關節點易受風力、車輛振動影響，壓電加速度傳感器可實現：

11.    實時監測基站設備振動頻率與幅度，當遭遇強風引發1g以上振動時，自動切斷光開關非緊急切換任務，保護模塊不受損；

12.    結合遠程監控平臺，運維人員可通過傳感器數據預判光開關故障風險，提前開展維護，減少基站斷網時間。

四、廣西科毅的光通信保障布局

廣西科毅光通信科技有限公司立足光通信核心器件研發，以光開關產品為核心，同步構建設備穩定監測解決方案：

13.    針對不同場景光通信設備，提供“光開關+壓電加速度傳感器”的組合方案，滿足數據中心、5G基站、骨干網等場景的穩定運行需求；

14.    官網（www.www.hellosk.com）已上線光開關及配套監測方案詳情，用戶可查詢產品參數、應用案例，獲取定制化技術支持。

未來，公司將持續優化光開關與監測部件的協同技術，推動光通信系統向更高穩定性、更低運維成本發展。
