在光通信網絡(luò )信號傳輸中，光衰減器作為調節光信號強度的核心器件，直接影響系統傳輸穩定性與測試精度。傳統光衰減器常面臨“衰減檔位少、調節效率低、插入損耗高”等痛點，難以滿足復雜光通信場景需求。廣西科毅光通信科技有限公司深耕光通信器件研發，基于市場需求創(chuàng )新推出“多輪式光衰減器”，通過雙衰減盤組合設計，實現多檔衰減精準調節，為光通信測試、網絡(luò )運維提供高效解決方案。

產品概述

本款多輪式光衰減器采用“雙衰減盤+雙凸透鏡”核心結構，主要由連接器插座、插筒、輸入光纖、第一衰減盤、第二衰減盤、凸透鏡、轉動件及輸出光纖組成。其工作原理為：插筒水平貫穿連接器插座，輸入光纖與輸出光纖分別從插筒兩端接入；兩衰減盤平行設置于光纖之間并連接轉動件，輸入/輸出光纖與衰減盤相鄰端均裝配凸透鏡——光信號經凸透鏡準直后，通過衰減盤上的衰減片實現能量衰減，再經另一側凸透鏡聚焦回光纖，最終完成精準衰減調節。

相較于傳統單盤衰減器，本產品通過雙衰減盤組合突破“單檔調節局限”，同時優化光纖與光學元件的耦合精度，大幅降低插入損耗，適配光通信網絡(luò )、光纖測試、數據中心等多場景的衰減需求。

核心技術優勢

1.多檔衰減精準調節，適配復雜場景

第一衰減盤與第二衰減盤表面均均勻分布6個不同分貝的衰減片（0dB、5dB、10dB、15dB、20dB、25dB），通過轉動件旋轉兩衰減盤，可實現衰減片的自由組合，最終獲得5dB-50dB區間內的10檔固定衰減量（如5dB、10dB、15dB...50dB）。調節過程無需反復校準，操作便捷且精度高，解決傳統衰減器“檔位少、調節耗時”的問題，滿足光模塊測試、光鏈路運維等特殊場景的多檔位衰減需求。

2.低插入損耗設計，保障信號傳輸質量

產品特別優化輸入/輸出光纖與凸透鏡的耦合結構，使光纖、自聚焦凸透鏡及光纖準直器間實現高效耦合，最大限度減少光信號在傳輸與衰減過程中的能量損耗，插入損耗指標優于行業平均水平。這一設計確保衰減后的光信號仍保持穩定強度，避免因損耗過高導致的傳輸誤碼，提升光通信系統整體可靠性。

3.穩定結構布局，延長設備使用壽命

兩衰減盤之間預留合理間隙且保持平行狀態，既避免衰減片在轉動過程中相互摩擦損壞，又確保光信號垂直穿過衰減片，保障衰減精度；轉動件采用耐磨材質，長期使用不易卡頓，搭配連接器插座的穩固插裝結構，有效提升設備抗振動、抗老化能力，降低維護頻率與成本。

產品結構解析

1.整體結構視圖（對應源文件核心裝配關系）

為直觀呈現產品“光纖-凸透鏡-衰減盤”的核心光路布局，插入原專利文件關鍵附圖：

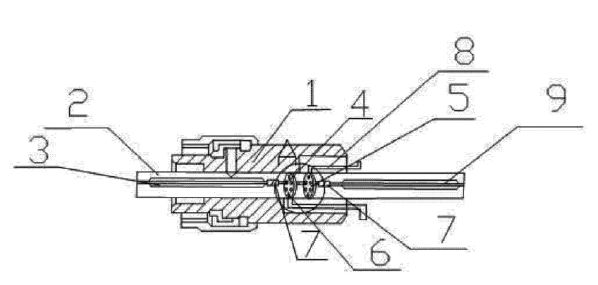

圖1 多輪式光衰減器整體剖視圖

該圖為產品水平剖視圖，清晰標注連接器插座（1）、插筒（2）、輸入光纖（3）、第一衰減盤（4）、第二衰減盤（5）、凸透鏡（7）、轉動件（8）及輸出光纖（9）的位置關系，可直觀理解“光信號從輸入到衰減再到輸出”的完整路徑，體現結構設計的緊湊性與光路合理性。

2.局部細節視圖

為進一步說明衰減片分布與耦合結構，插入原專利文件放大附圖：

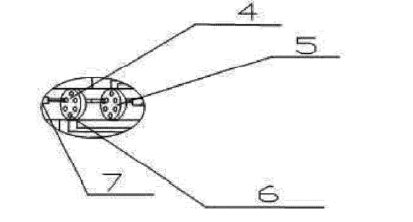

圖2 多輪式光衰減器A處放大圖

此圖聚焦第一衰減盤（4）表面6個衰減片（6）的均勻分布形態、衰減盤與轉動件（8）的連接卡扣結構，以及凸透鏡（7）與輸入光纖（3）的對接接口——可清晰看到耦合處的密封設計，這正是“低插入損耗”技術優勢的結構支撐，幫助讀者理解精準調節與低損耗的實現原理。

應用場景

本款多輪式光衰減器憑借“多檔調節、低損耗、高穩定”的核心優勢，廣泛適配光通信全產業鏈場景：

1.      光通信網絡(luò )運維：用于光鏈路信號強度校準，避免信號過強導致的設備過載

2.      光模塊生產測試：為不同規格光模塊提供精準衰減量，保障測試數據準確性

3.      數據中心光鏈路：調節數據傳輸過程中的光信號衰減，適配不同距離的傳輸需求

4.      光纖傳感系統：控制傳感信號的衰減幅度，提升傳感精度與穩定性

關于廣西科毅光通信

廣西科毅光通信科技有限公司是光通信領域專業的“器件研發-生產-銷售”一體化企業，核心產品線涵蓋光開關、光衰減器、磁光器件等關鍵光通信器件。公司始終以技術創(chuàng )新為核心，注重知識產權轉化與產品性能優化，多款產品通過專利認證（如帶反向端口的磁光開關、多輪式光衰減器等）。
