1×N MEMS光開關——單路輸入多路輸出的核心解決方案

在全光通信網絡(luò )的終端接入、設備測試、多路監控等場景中，常常需要實現“單路輸入、多路輸出”或“多路輸入、單路輸出”的光鏈路切換需求。1×N MEMS光開關作為MEMS光開關家族中的基礎核心產品，憑借其結構簡潔、控制簡單、性能可靠等優勢，成為滿足這類需求的首選器件。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）研發的1×N MEMS光開關系列產品，已廣泛應用于光纖路由選擇、器件測試、光網絡(luò )自愈保護等場景，其插入損耗≤2.0dB、切換時間≤15ms的高性能指標，贏得了行業客戶的廣泛認可。本文將從功能定位、內部結構、工作原理、技術難點及解決方案等維度，對1×N MEMS光開關進行深度解析，助力客戶全面了解產品特性與應用價值。

一、1×N MEMS光開關的核心功能與應用價值

1×N MEMS光開關是一種在自由空間中實現光鏈路切換的器件，其核心功能是將輸入光信號從一個光路通道，精準切換至多個輸出通道中的任意一個，或實現多個輸入通道向一個輸出通道的切換（即N×1模式）。這種“一對多”或“多對一”的傳輸特性，使其能夠滿足光信號的邏輯操作與物理倒換需求，在光通信網絡(luò )中具有不可替代的應用價值。

（一）核心功能特點

1.      無阻塞切換：支持輸入光信號向任意輸出端口的無阻塞切換，切換過程中無信號中斷，保障光傳輸的連續性；

2.      寬波段兼容：適配1270~1650nm全波段單模光信號，可滿足不同波長光傳輸的需求；

3.      高可靠性：采用微機械結構與氣密性封裝，機械磨損小，使用壽命超過10?次，保障長期穩定運行；

4.      控制靈活：通過電信號精準控制鏡片偏轉，支持遠程控制與自動切換，適配智能化運維需求。

（二）典型應用場景

1.      器件測試系統：在光模塊、光纖等器件的生產測試中，通過1×N MEMS光開關實現單臺測試儀器對多臺被測器件的依次測試，大幅提升測試效率，降低測試成本；

2.      光網絡(luò )自愈保護：在光纖鏈路中部署1×N MEMS光開關，當主用鏈路出現故障時，可快速將光信號切換至備用鏈路，實現網絡(luò )自愈，保障通信不中斷；

3.      多路監控系統：在安防監控、環境監測等場景中，通過1×N MEMS光開關實現單路監控設備對多路光纖傳感信號的輪流采集與監控，簡化系統結構；

4.      光纖路由選擇：在數據中心、機房等場景中，通過1×N MEMS光開關實現光信號的靈活路由分配，滿足不同設備之間的光互連需求。

二、1×N MEMS光開關的內部結構詳解

1×N MEMS光開關的內部結構雖不復雜，但各組件的精度要求極高，其核心由晶體管外形封裝、微型鏡片、光纖準直器陣列、控制管腳、尾纖等部分組成。

以下是各組件的詳細解析及整體結構示意圖：

（一）核心組件解析

1.晶體管外形封裝：采用金屬化封裝工藝，具備高可靠性、小體積、氣密性強、寄生參數小等特點。封裝的核心作用是保護內部精密元器件（如微型鏡片、準直器）免受灰塵、濕氣、振動等外部環境的影響，確保器件長期穩定運行。廣西科毅在封裝工藝中采用了激光焊接技術，進一步提升了封裝的氣密性與結構強度；

2.微型鏡片：核心功能部件，采用單體晶硅材質制成，重量約30g、直徑約1mm。鏡片表面經過高精度拋光處理，反射率高達99.9%以上，確保光信號的低損耗反射。微型鏡片配備兩個轉動軸，可實現X軸（±4.5°）與Y軸（±2.5°）兩個方向的偏轉，通過不同的偏轉角度實現光信號向不同輸出端口的反射；

3.光纖準直器陣列：由一根輸入光纖與N根輸出光纖組成（N為輸出端口數，最大支持64）。準直器的核心作用是將輸入光纖中的發散光信號準直為平行光，投射至微型鏡片，同時將鏡片反射后的平行光耦合至輸出光纖，減少光信號在傳輸過程中的發散損耗。廣西科毅的準直器陣列采用了高精度光纖定位技術，光纖間距誤差控制在±1μm以?xún)?，有效提升了光耦合效率?/span>

4.控制管腳：封裝后對外伸出三根控制引腳，分別為信號地引腳、驅動信號引腳A、驅動信號引腳B。驅動信號引腳接收外部驅動電路的電信號，通過靜電引力控制微型鏡片的偏轉角度，信號地引腳保障控制信號的穩定傳輸；

5.尾纖：與光纖準直器陣列連接，用于實現光開關與外部設備的光纖連接，尾纖類型可根據客戶需求選擇單模、多?；虿煌L(cháng)度規格。

（二）內部結構示意圖

圖1 1×N MEMS光開關內部結構圖

三、1×N MEMS光開關的工作原理與光路切換機制

1×N MEMS光開關的核心工作原理是通過控制微型鏡片的偏轉角度，改變輸入光信號的反射方向，從而實現光信號向不同輸出端口的切換。

其完整的工作流程與光路切換機制如下：

（一）工作流程拆解

1.      光信號輸入階段：外部光信號通過輸入尾纖進入光纖準直器陣列中的輸入光纖，準直器將發散的光信號準直為平行光束，投射至微型鏡片的中心區域；

2.      鏡片偏轉控制階段：外部驅動電路通過控制管腳向微型鏡片施加特定的靜電引力——根據預設的輸出端口需求，驅動電路輸出不同的電壓信號，使微型鏡片繞X軸或Y軸偏轉至對應角度（偏轉角度精度可達±0.01°）；

3.      光信號反射階段：平行光束經微型鏡片反射后，方向發生改變，反射光束的方向由鏡片偏轉角度決定；

4.      光信號輸出階段：反射后的平行光束被光纖準直器陣列中對應的輸出光纖耦合接收，再通過輸出尾纖傳輸至外部設備，完成光路切換。

（二）光路切換原理示意圖

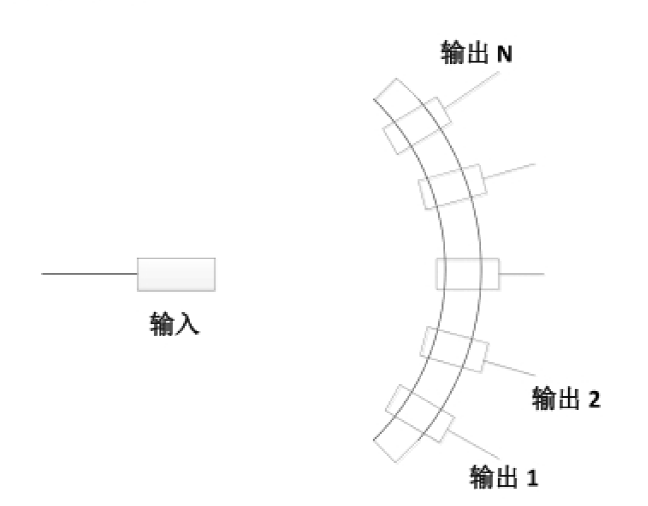

圖2 1×N MEMS光開關原理功能圖

（三）關鍵技術亮點：靜電驅動控制

1×N MEMS光開關采用靜電驅動方式控制微型鏡片偏轉，相比電磁驅動，具有以下優勢：

1.      功耗低：靜電驅動無需線圈等元件，功耗僅為微瓦級，適合低功耗場景應用；

2.      響應速度快：靜電引力的建立與消失速度快，使鏡片偏轉的響應時間縮短至毫秒級（廣西科毅產品切換時間≤15ms）；

3.      結構簡單：驅動電路無需復雜的線圈繞制，便于集成化設計，縮小產品體積；

4.      穩定性高：靜電驅動的作用力穩定，不受外部磁場干擾，保障鏡片偏轉角度的精準性。

四、1×N MEMS光開關的技術難點與廣西科毅的解決方案

雖然1×N MEMS光開關的結構原理簡潔，但要實現多端口、低插入損耗、高穩定性的產品特性，仍面臨多個技術難點。

以下是行業共性技術難點及廣西科毅的針對性解決方案：

（一）技術難點1：端口數擴展與插入損耗的平衡

1×N MEMS光開關的最大插入損耗通常發生在離軸距離最遠的端口，該端口受離軸像差的影響最大。

根據光學原理，準直光斑半徑ωc的計算公式為：

其中，λ為光信號波長，f為準直透鏡的焦距，ω?為光纖中的光斑半徑。為保證覆蓋99%的準直光斑能量，要求微型鏡片直徑Φ＞3ωc。但鏡片直徑Φ與最大偏轉角度θmax存在相互制約關系：鏡面直徑越大，最大偏角θmax=Δmax/f（Δmax為最大離軸距離）越小，進而限制端口數N的提升。

廣西科毅的解決方案：

1.      優化光纖排列方式：將傳統的單行光纖排列改為多行排列，在相同鏡片直徑下，可大幅增加輸出端口數——單行排列僅需單軸鏡片，端口數較少；多行排列需雙軸鏡片，但端口數可提升至64個，且通過精準的光纖間距設計，降低離軸像差；

2.      選用非球面準直透鏡：相比傳統的C-Lens透鏡，非球面透鏡的像差更小，可在縮短焦距f的同時，減少光斑發散，既保證了端口數擴展，又控制了插入損耗（≤2.0dB，N≤64）；

3.      微型鏡片工藝優化：采用高精度拋光與蝕刻工藝，提升鏡片表面平整度，減少反射損耗，同時優化鏡片尺寸設計，在保證光斑覆蓋的前提下，最大化偏轉角度。

（二）技術難點2：光纖直徑對端口數的限制

典型單模光纖的包層直徑為125μm，若采用化學腐蝕工藝減小光纖直徑（腐蝕后直徑60~80μm），雖可增加端口數，但腐蝕工藝控制難度大，且會(huì )增加多纖插針的生產成本。

廣西科毅的解決方案：

1.      采用高精度光纖定位技術：無需腐蝕光纖，通過精密機械加工實現光纖的高密度排列，在125μm光纖直徑下，實現64端口的高密度集成；

2.      優化準直器陣列設計：通過縮短準直器與鏡片的距離，減少光斑發散對光纖間距的要求，在不減小光纖直徑的前提下，提升端口密度；

3.      自主研發多纖插針：采用一體化成型工藝，提升插針的光纖定位精度，降低插損，同時控制生產成本，避免腐蝕工藝帶來的質量風險。

（三）技術難點3：微型鏡片偏轉角度的精準控制

微型鏡片的偏轉角度直接決定光信號的反射方向，若角度控制精度不足，會(huì )導致光信號無法準確耦合至輸出光纖，增加插入損耗或導致切換失敗。

廣西科毅的解決方案：

1.      驅動電路優化：采用高分辨率的DAC（數模轉換器）設計驅動電路，將電壓控制精度提升至毫伏級，實現鏡片偏轉角度的精準調節；

2.      閉環反饋控制：在鏡片上集成微型角度傳感器，實時監測鏡片偏轉角度，并將信號反饋至驅動電路，形成閉環控制，補償角度偏差，確保偏轉精度；

3.      工藝校準：每臺產品出廠前，通過專用校準設備對每個輸出端口對應的鏡片角度進行逐一校準，存儲校準參數，確保批量生產的一致性。

（四）技術難點4：環境穩定性對性能的影響

MEMS光開關的內部為精密元器件，灰塵、濕氣、溫度變化等環境因素會(huì )影響產品性能——例如灰塵會(huì )導致光信號散射，增加插入損耗；溫度變化會(huì )導致鏡片、光纖的熱脹冷縮，影響光路對準精度。

廣西科毅的解決方案：

1.      氣密性封裝工藝：采用晶體管外形金屬化封裝，結合激光焊接技術，實現IP67級防水防塵，有效隔離外部灰塵與濕氣；

2.      溫度補償設計：在驅動電路中加入溫度傳感器，實時監測環境溫度，通過算法補償溫度變化導致的鏡片角度偏移，確保寬溫環境（-40℃~85℃）下的性能穩定；

3.      抗振動設計：在封裝內部加入緩沖結構，提升產品的抗振動能力，滿足戶外基站、車載通信等嚴苛場景的應用需求。

五、1×N MEMS光開關核心性能指標詳解

性能指標是評價1×N MEMS光開關產品質量的核心依據，廣西科毅的1×N MEMS光開關產品通過上述技術優化，關鍵性能指標達到行業領先水平，具體參數如下表所示：

1×N MEMS光開關的選型要點與廣西科毅的產品優勢

在選擇1×N MEMS光開關產品時，客戶應重點關注端口數、插入損耗、切換時間、環境適應性等核心指標，同時結合自身應用場景選擇合適的封裝形式、尾纖類型等。

廣西科毅的1×N MEMS光開關產品，通過核心技術突破與工藝優化，在性能、穩定性、定制化能力等方面具備顯著優勢：

1.      性能領先：插入損耗低、切換速度快、重復性好，關鍵指標達到行業先進水平；

2.      可靠性高：采用氣密性封裝與溫度補償設計，適應寬溫、多塵、振動等復雜環境；

3.      端口靈活：支持N=1~64的端口定制，滿足不同場景的容量需求；

4.      服務完善：提供技術咨詢、方案設計、產品定制、售后維護等全流程服務，保障客戶應用無憂。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
