在5G網絡(luò )規?；渴鹋c數據中心爆發式增長的當下，光通信系統作為信息傳輸的核心載體，對核心器件的性能、成本與穩定性提出了更高要求。其中，多通道高速通信光器件作為光通信模塊的核心組成部分，其光電互聯效率直接影響整個系統的傳輸質量，而光開關作為光通信中的關鍵控制元件，與多通道光器件的協同性能更是決定了通信鏈路的靈活性與可靠性。廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信領域，基于行業痛點創(chuàng )新研發的多通道高速通信光器件，有效解決了傳統技術瓶頸，為光開關及光通信系統的升級提供了核心支撐。

一、行業需求升級與傳統技術痛點

光通信器件占據光通信模塊BOM成本的70%以上，其性能與成本直接決定光通信系統的建設成效。隨著高速通信（尤其是25G以上場景）的普及，多通道傳輸成為主流需求，但傳統多通道器件存在諸多技術痛點：

1. 光電互聯效率低：傳統設計中，激光器與激光器驅動之間因背光檢測模塊的阻隔，需通過多道轉接實現連接，導致信號衰減嚴重，無法滿足高速傳輸需求；

2. 阻抗突變問題：多道轉接引發鏈路阻抗不連續，在25G以上高速應用中，性能下降尤為明顯；

3. 制造工藝復雜：襯底、背光檢測模塊等功能單元需分階段制作，且背光檢測模塊多為無源制作，導致背光電流波動范圍大（100uA~1000uA），增加外圍電路匹配難度；

4. 成本控制困難：多步驟制作流程與性能補償設計，推高了器件制造成本，間接增加了光通信系統的建設投入。

傳統多通道光器件的設計缺陷，也直接影響了光開關的聯動控制精度，制約了光通信系統的整體傳輸效率。

以下為傳統方案的核心設計圖：

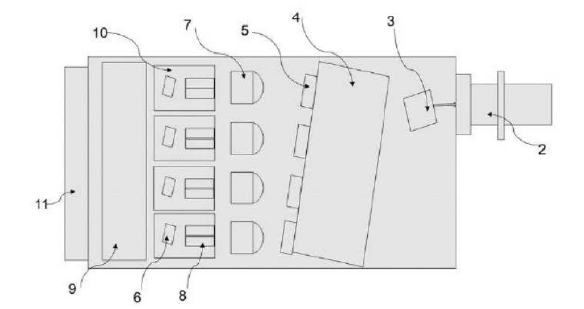

圖1 傳統多通道光器件設計圖

二、創(chuàng )新多通道高速通信光器件結構設計

針對傳統技術痛點，廣西科毅光通信基于專利技術，重新優化光路與電路設計，推出新型多通道高速通信光器件，其核心結構如下：

核心組成部分

器件主要包括金手指、管殼、襯底、分光透鏡、激光器、激光器驅動、背光檢測模塊、濾波器、合波器、光偏轉鏡及光纖適配器等，各部件協同實現高效光電轉換與傳輸：

1. 金手指：負責器件內部與外部的通信連接，保障電信號穩定傳輸；

2. 管殼：裝載所有光學與電學部件，提供穩定的工作環境；

3. 襯底：采用帶厚膜混合電路的陶瓷襯底，承載激光器驅動、激光器等核心部件，提升電路集成度；

4. 分光透鏡：采用低衰減玻璃透鏡，將激光器發射光按10:1比例分割（10份透射、1份反射），既保障主光路傳輸效率，又為檢測提供穩定光源；

5. 背光檢測模塊：采用大光敏面光電二極管，接收分光透鏡反射光，精準檢測激光器出光大小，且設置于主光路之外，避免干擾核心傳輸鏈路；

6. 濾波器與合波器：濾波器采用梳狀設計，可過濾特定波長光，合波器將多路不同波長光高效耦合，適配多通道傳輸需求；

7. 光偏轉鏡與光纖適配器：光偏轉鏡調整光路方向，光纖適配器（含不銹鋼外殼、陶瓷插芯）將調制光信號耦合至光纖，保障信號輸出穩定性。

創(chuàng )新光路設計邏輯

器件的核心創(chuàng )新在于將背光檢測模塊從激光器與激光器驅動之間移出，設置于主光路外側，使激光器驅動與激光器通過金線直接連接，簡化鏈路設計的同時，大幅優化阻抗控制。

以下為優化后的器件設計圖與線路圖：

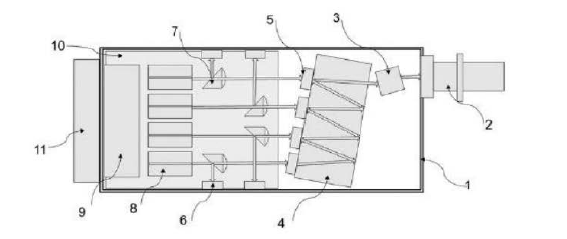

 圖2 實施例光器件設計圖

三、核心技術優勢：賦能光開關與光通信系統升級

1.      性能大幅提升：激光器與激光器驅動直接連接，減少多道轉接導致的信號衰減與阻抗突變，在25G以上高速場景中，傳輸穩定性顯著優于傳統方案；

2.      工藝簡化成本降低：所有零部件可一次性入殼，打線工藝一次完成，縮短制作時間，同時避免無源制作導致的背光電流波動，降低外圍電路設計復雜度；

3.      檢測精準可靠：分光透鏡10:1的固定分光比例，配合大光敏面光電二極管，使背光檢測精度更高，便于激光器出光校準，提升光通信模塊整體穩定性；

4.      兼容性強：適配多通道傳輸需求，可與各類光開關、光纖設備協同工作，廣泛應用于5G基站、數據中心、云計算等場景。

四、應用場景：覆蓋高速光通信核心領域

該多通道高速通信光器件作為光通信模塊的核心部件，與光開關配合使用，可廣泛應用于：

1. 5G基站前傳/中傳/回傳鏈路；

2. 大型數據中心互聯（DCI）；

3. 云計算與數據存儲高速傳輸系統；

4. 光纖到戶（FTTH）升級項目；

5. 工業互聯網高速通信場景。

五、廣西科毅光通信：光通信核心器件研發與供應專家

廣西科毅光通信科技有限公司專注于光通信器件的研發、生產與銷售，核心產品涵蓋多通道高速通信光器件、光開關、光纖適配器、光模塊等，憑借自主專利技術與嚴格的質量管控，為全球客戶提供高性?xún)r(jià)比的光通信解決方案。

公司始終以技術創(chuàng )新為核心競爭力，針對行業痛點持續優化產品設計，不僅解決了傳統器件的性能瓶頸，更通過工藝簡化實現成本控制，助力客戶降低光通信系統建設投入。
