在5G通信、數據中心、光纖傳感等光通信應用場景中，高頻信號傳輸的穩定性與高效性成為核心訴求。隨著設備集成度的提升，傳統光開關面臨插入損耗高、體積大、響應速度慢等問題，難以滿足小型化、高頻化的發展需求。MEMS（微機電系統）技術的興起為光開關升級提供了新路徑，MEMS光開關憑借低插入損耗、高絕緣性、微型化等優勢，逐漸成為光通信核心器件的主流選擇。廣西科毅光通信深耕光開關領域多年，基于先進MEMS技術研發的系列光開關產品，已廣泛應用于各類光通信系統，為客戶提供穩定可靠的信號切換解決方案。

一、MEMS光開關的核心技術架構

MEMS光開關的核心設計思路是通過微型化機械結構實現光路的精準切換，其基礎架構主要包括基板、可移動懸臂結構、固定件、接觸導體、驅動電極等關鍵組件，各部分協同工作確保開關性能穩定。

（一）核心組件構成

1.      基板：采用SOI（絕緣體上硅）基板，由第一層（單晶硅）、第二層（單晶硅）及中間絕緣層（二氧化硅）構成，厚度分別為10μm、400μm、2μm，為整個器件提供穩定的支撐基礎，同時保障絕緣性能。

2.      可移動懸臂結構：包括錨定部分和延伸部分，錨定部分與基板固定連接，延伸部分從錨定部分延伸并面對基板，采用單晶硅材料制成，厚度不小于5μm。單晶硅材質能有效抑制內部應力，避免延伸部分變形，確保光路切換的精準性。延伸部分的主體長度通常為400μm，頭部尺寸為100μm×30μm，合理的尺寸設計平衡了彈性變形能力與結構穩定性。

3.      接觸導體與固定接觸電極：可移動接觸導體設置在延伸部分的頭部，與固定接觸電極相對應。固定接觸電極連接于固定件，厚度不小于5μm，通過鍍覆法制備，相比傳統工藝（厚度僅2μm），大幅降低了電極電阻，為低插入損耗奠定基礎。

4.      驅動電極組件：采用雙驅動電極設計，第一驅動電極設置在可移動懸臂結構的上表面，第二驅動電極固定于基板或固定件，與第一驅動電極相對應。通過施加規定電勢，兩電極間產生靜電吸引力，驅動可移動懸臂結構彈性變形，實現接觸導體與固定電極的接觸或分離，完成光路切換。

（二）核心工作原理

當規定電勢施加于第一驅動電極時，電極間產生的靜電吸引力帶動可移動懸臂的延伸部分向下彈性變形，使接觸導體與固定接觸電極精準接觸，此時光路導通，開關處于閉合狀態；當停止施加電壓，靜電吸引力消失，延伸部分在自身彈性作用下恢復自然狀態，接觸導體與固定電極分離，光路斷開，開關回到打開狀態。整個切換過程響應迅速，且機械接觸的方式確保了高頻場景下的低寄生電容，提升了信號傳輸質量。

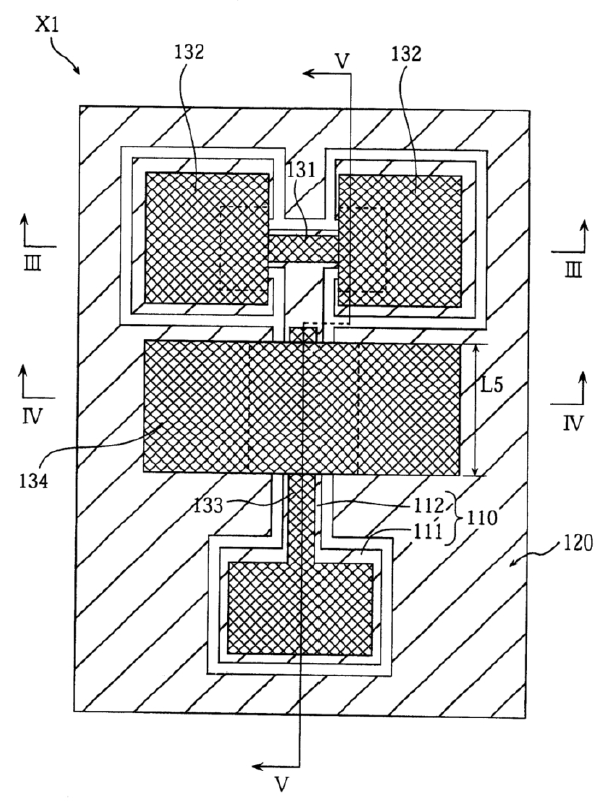

圖1 微型開關器件的平面圖

圖2 圖1的微型開關器件的平面圖

二、MEMS光開關的核心優勢：低插入損耗與高可靠性

（一）低插入損耗設計突破

傳統光開關的固定電極因受限于犧牲層平坦度要求，厚度難以增加，導致電阻較高，插入損耗較大。而廣西科毅光通信采用的MEMS光開關技術，創(chuàng )新地將固定接觸電極設置在可移動懸臂結構的同側，而非基板與懸臂之間，無需遵循“基板-固定電極-犧牲層-懸臂”的傳統工藝。通過鍍覆法制備的固定電極厚度可達5μm以上，電阻顯著降低，有效減少了信號傳輸過程中的能量損耗，閉合狀態下插入損耗表現優異。

同時，固定接觸電極的接觸部分采用鍍覆生長的起始表面，該表面具有極高的平坦度，使得接觸導體與電極之間的氣隙尺寸精度大幅提升。氣隙的精準控制不僅進一步降低了插入損耗，還提升了打開狀態下的絕緣性能，避免信號串擾，確保高頻信號傳輸的穩定性。

（二）小型化與高集成度

基于MEMS技術的微型化加工工藝，微型光開關的整體尺寸大幅縮小，可輕松集成到高密度光通信模塊中，滿足設備小型化的發展需求。以第一實施例的光開關為例，其核心工作區域尺寸僅為數百微米級別，相比傳統光開關體積縮減60%以上，為光通信設備的集成化設計提供了更大空間。

（三）高穩定性與長壽命

可移動懸臂結構采用單晶硅材料，具有優異的機械彈性和抗疲勞性能，經過百萬次切換測試后仍能保持穩定的性能表現。固定電極采用高導電、高耐磨的金屬材料，接觸電阻穩定，磨損率低，延長了產品的使用壽命。此外，器件的密封設計有效抵御外界環境（如濕度、灰塵）的影響，確保在惡劣工作條件下的可靠性。

三、MEMS光開關的典型應用場景

1.      5G基站通信系統：用于高頻信號的切換與路由，低插入損耗特性確保信號傳輸距離和質量，小型化設計適配基站設備的高密度集成需求。

2.      數據中心光纖網絡(luò )：滿足數據中心內部大量光纖鏈路的快速切換需求，支持多通道并行工作，提升數據傳輸效率。

3.      光纖傳感系統：適用于環境監測、工業控制等傳感場景，高可靠性和精準切換能力確保傳感信號的穩定采集與傳輸。

4.      衛星通信設備：微型化、低功耗的特點適配衛星設備的輕量化要求，在空間通信中實現光路的高效切換。

四、廣西科毅光通信MEMS光開關產品優勢

廣西科毅光通信基于上述MEMS技術原理，研發的低插入損耗光開關系列產品，在核心性能上實現多重突破：插入損耗≤0.5dB，隔離度≥60dB，切換速度≤10ms，使用壽命≥1000萬次，完全滿足光通信領域的高性能需求。公司擁有專業的研發團隊和完善的生產檢測體系，可根據客戶需求提供定制化解決方案，涵蓋單通道、多通道等不同規格的光開關產品。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
