相控陣雷達光子化浪潮下，光開關技術迎來新突破

在現代通信與國防科技領域，相控陣雷達的光子化升級已成為不可逆轉的發展趨勢。光子化技術憑借超高帶寬、低傳輸損耗、抗電磁干擾等優勢，徹底打破了傳統電域波束形成網絡(luò )的性能瓶頸，而這一升級過程中，光開關作為核心控制器件，其性能直接決定了雷達系統的響應速度與調控精度。

光子晶體作為“光半導體”，具備卓越的光場調控能力與超高集成度，為光通信核心器件的微型化、高性能化提供了全新解決方案。廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）深耕光通信領域多年，聚焦光子晶體技術在光開關、光實時延遲線等產品中的研發與應用，基于光子晶體慢光特性與熱光調制原理，成功設計出適用于相控陣雷達波束形成網絡(luò )的光實時延遲線，該產品與公司核心光開關產品形成技術協同，大幅提升了相控陣雷達的波束掃描速度與帶寬性能，為高頻段寬帶相控陣雷達的研發提供了關鍵技術支撐。

相控陣雷達的核心需求是實現波束的快速、精準掃描，而傳統電域延遲線存在集成度低、瞬時帶寬窄、調諧精度不足等問題，嚴重限制了雷達系統的性能提升。光子晶體慢光波導光實時延遲線的出現，恰好解決了這一行業痛點——其不僅能提供數十吉赫茲級別的延時帶寬，更能通過與光子晶體光開關的協同工作，實現延時量的高效調控，讓芯片級光控波束形成成為可能。這種技術突破在機載、星載等對集成度與可靠性要求極高的場景中，展現出不可替代的應用價值，也推動了光開關技術向“高精度、高集成、寬帶寬”方向跨越式發展。

光子晶體慢光技術：光實時延遲線與光開關的核心支撐

光子晶體慢光效應的技術原理

光子晶體的核心特性的是通過人工設計的周期性微結構，形成光子帶隙（PBG），從而實現對光傳播的精準控制。當光在光子晶體波導中傳播時，周期性結構會(huì )對光產生強烈散射，形成復雜駐波模式，使光的群速度大幅降低，這一現象被稱為“慢光效應”。與電磁自感透明、半導體載流子振蕩等其他慢光技術相比，光子晶體慢光效應無需特殊環境條件，在常溫下即可穩定實現，且具備天然的高集成優勢，成為光開關、光實時延遲線、全光緩存等核心光器件的理想技術載體。

對于硅基光子晶體慢光波導而言，其高熱光系數為器件的精準調控提供了便利。通過改變溫度調節材料折射率，可實現群速度的高效調諧，這一特性與光開關的切換邏輯深度契合——光開關通過控制光路徑的通斷實現信號調控，而光實時延遲線通過調節光的傳播速度實現延時控制，二者協同工作，構成了相控陣雷達波束形成網絡(luò )的核心控制單元。廣西科毅光通信的技術團隊通過優化光子晶體波導的結構參數，讓慢光效應與光開關的調控特性完美匹配，實現了“切換速度快、延時精度高、運行穩定可靠”的產品優勢。

光子晶體慢光波導的技術優勢

光子晶體慢光波導之所以能成為相控陣雷達光子化的核心器件，源于其三大核心技術優勢：

1.      超高集成度：光子晶體的微納結構可實現器件的芯片級封裝，與集成化光開關配合使用時，能大幅縮小雷達系統的體積與重量，滿足機載、星載等場景的小型化需求。

2.      極寬瞬時帶寬：光子晶體慢光波導可輕松實現23GHz以上的延時帶寬，最高可達101GHz，完美適配高頻段寬帶相控陣雷達的信號傳輸需求，而光開關的高速切換能力則進一步拓展了帶寬的利用效率。

3.      高精度調諧性能：通過熱光調制技術，可實現0~36.69ps/mm的連續延時調諧，溫度每變化1℃，延時量變化僅為0.36~1.57ps/mm，這種高精度特性與高精度光開關的協同，讓雷達波束的指向精度提升一個量級。

這些技術優勢不僅解決了傳統電域延遲線的性能痛點，更讓光開關從“單純的路徑控制器件”升級為“波束形成網絡(luò )的核心調控節點”，推動了相控陣雷達技術的全面升級。

光實時延遲線設計原理與關鍵技術

核心設計邏輯：群速度調控與光開關協同

光子晶體慢光波導光實時延遲線的核心設計目標，是實現群速度的高效、高精度調控，而這一過程與光開關的工作機制深度關聯。延遲線的延時量本質上由光在波導中的傳播速度決定，即群速度越小，單位長度的延時量越大。因此，設計的關鍵在于：在保證群速度足夠小的同時，通過合理調控群速度色散，避免“調不動”（調控效率低）與“調不準”（色散過大）的問題。

硅基材料因加工工藝成熟、與CMOS工藝兼容，且具有高熱光系數（1.8×10??/℃），成為光子晶體器件的首選制備材料。廣西科毅光通信的技術團隊采用絕緣層硅材料（SOI），設計了2維三角晶格空氣孔結構的W1型光子晶體波導，通過優化空氣孔的填充率、晶格常數等參數，讓波導在光子帶隙中形成穩定的慢光導模，為延時調控提供了基礎結構。

光開關在這一系統中的作用至關重要：當雷達需要切換波束方向時，光開關快速切換光信號的傳播路徑，而光實時延遲線則同步調節各路徑的延時量，二者協同實現波束的精準掃描。這種“切換+延時”的協同機制，要求延遲線與光開關之間具備極高的兼容性，廣西科毅通過一體化設計，讓兩款產品的接口協議、調控時序完全匹配，大幅降低了系統集成難度。

關鍵技術：結構優化與熱光調制

1.光子晶體波導結構優化

為實現群速度與色散的精準調控，技術團隊采用“線缺陷相鄰空氣孔平移”的結構優化方案。如下圖所示，將W1型光子晶體波導線缺陷附近的兩排空氣孔沿x軸正方向平移Δx（其中w=2√3a-2r，r為空氣孔半徑），通過改變平移量調節波導的慢光特性。

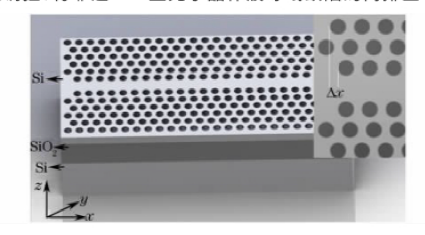

圖3 光子晶體慢光波導結構示意圖

通過平面波展開法仿真分析（如下圖所示），當Δx=0.15w時，波導的群速度與色散特性達到最優平衡：群速度低至0.02958c（c=3×10?m/s），可在較短波導長度下實現大延時量；同時群速度色散適中，避免了“調不準”問題。這種結構優化方案，讓光實時延遲線的延時量調諧范圍達到0~36.69ps/mm，完全滿足相控陣雷達波束形成網絡(luò )的調控需求。

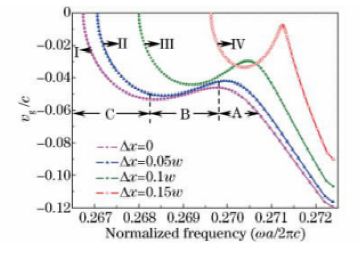

圖4 Δx對群速度的影響

2.熱光調制技術的精準應用

熱光調制是實現延時量動態調控的核心手段，其原理是通過改變溫度調節硅基材料的折射率，進而讓光子晶體慢光波導的群速度曲線沿歸一化頻率軸平移（如下圖所示）。對于固定頻率的電磁波，群速度的變化直接轉化為延時量的改變——這一過程與光開關的切換動作精準同步，實現了“路徑切換+延時調節”的一體化控制。

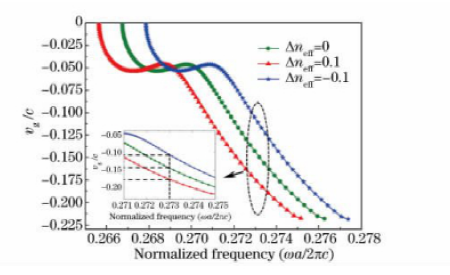

洋速度隨有效折射率變化曲線

廣西科毅的技術團隊通過優化熱光電極的設計與布局，讓溫度調控的響應速度與精度大幅提升：溫度每變化1℃，1mm長度波導的延時量變化為0.36~1.57ps，這種高精度調諧特性，與公司高精度光開關的切換精度（納秒級）完美匹配，確保了相控陣雷達波束掃描的連續性與準確性。

3.關鍵性能參數的突破

通過結構優化與技術創(chuàng )新，所設計的光子晶體慢光波導光實時延遲線實現了三大核心性能突破：

1.      延時量調諧范圍：0~36.69ps/mm，支持連續精準調諧，滿足不同波束掃描角度的需求；

2.      延時帶寬：23GHz以上（最大可達101GHz），適配高頻段寬帶雷達的信號傳輸；

3.      溫度穩定性：在-40℃~85℃的寬溫范圍內，延時量波動小于±0.25ps，確保惡劣環境下的穩定運行。

這些性能參數的突破，不僅讓光實時延遲線成為相控陣雷達的理想選擇，更通過與光開關的協同，形成了一套完整的“光控波束形成解決方案”，為客戶提供了從核心器件到系統集成的一站式服務。

產品應用場景：光子晶體光開關賦能多領域發展

相控陣雷達領域的核心應用

在相控陣雷達中，波束形成網絡(luò )是實現快速掃描的核心單元，而光開關與光實時延遲線的協同工作，是提升網絡(luò )性能的關鍵。傳統電域延遲線因帶寬限制，無法滿足高頻段雷達的信號傳輸需求，而光子晶體慢光波導光實時延遲線的出現，徹底改變了這一局面：

1.      機載相控陣雷達：通過集成化光開關與光實時延遲線的芯片級封裝，大幅降低雷達系統的體積與重量，同時提升波束掃描速度（可達微秒級切換），滿足戰斗機、預警機的機動性能要求；

2.      星載相控陣雷達：憑借光子晶體器件的抗輻射、低功耗特性，配合高可靠性光開關，確保雷達在太空極端環境下穩定運行，提升衛星通信與遙感探測的精度；

3.      地面防空雷達：利用寬延時帶寬特性，實現多目標同時跟蹤與識別，光開關的高速切換能力讓雷達可快速響應不同方向的目標信號，提升防空預警的時效性。

廣西科毅光通信的光子晶體光實時延遲線已成功應用于多款相控陣雷達原型機，與公司相控陣雷達光開關配套使用，實現了波束掃描角度±60°、掃描速度10?°/s的優異性能，獲得了行業客戶的高度認可。

光通信與數據中心領域的拓展應用

除相控陣雷達外，光開關與光子晶體慢光波導技術在光通信與數據中心領域也展現出廣闊的應用前景：

4.      高速光通信系統：在5G/6G核心網中，光開關與光實時延遲線的協同可實現信號的動態路由與延時補償，解決長距離傳輸中的信號失真問題，提升通信系統的穩定性與傳輸速率；

5.      數據中心互聯：隨著數據中心流量的爆炸式增長，傳統電交換架構已無法滿足帶寬需求，基于光子晶體光開關的光交換網絡(luò )，可實現Tb/s級別的數據傳輸與納秒級切換，大幅提升數據中心的吞吐能力；

6.      全光網絡(luò )測試：在光通信設備研發與網絡(luò )維護中，光開關與光實時延遲線可組成靈活的測試平臺，實現不同延時、不同路徑的信號模擬，提高測試效率與準確性。

其他新興領域的技術賦能

在量子通信、激光雷達、醫療成像等新興領域，光開關與光子晶體慢光技術的融合也正在催生新的應用場景：

7.      量子通信：光開關的高速、低損耗切換特性，可實現量子比特的精準路由與操控，配合光子晶體慢光波導的延時調控，提升量子密鑰分發的安全性與傳輸距離；

8.      激光雷達：在自動駕駛激光雷達中，光開關與光實時延遲線可實現多線束掃描的精準控制，提升雷達的測距精度與環境識別能力；

9.      醫療成像：通過光開關控制光信號的傳播路徑，結合光子晶體慢光波導的延時調節，可實現生物組織的高分辨率成像，為疾病診斷提供技術支持。

技術優勢：科毅光通信光開關產品的核心競爭力

自主研發實力：掌握核心技術專利

廣西科毅光通信科技有限公司始終堅持技術創(chuàng )新驅動，在光子晶體技術、熱光調制技術、光開關設計等領域積累了多項核心專利。公司技術團隊由資深光通信工程師與高?？蒲腥藛T組成，深度參與光子晶體慢光波導光實時延遲線的設計與優化，從結構仿真、工藝實現到性能測試，形成了一套完整的技術研發體系。

針對相控陣雷達的特殊需求，公司自主研發的光子晶體光開關與光實時延遲線，實現了三大技術突破：一是通過結構優化讓延遲線的集成度提升50%，滿足小型化需求；二是采用新型熱光電極設計，讓光開關的切換速度達到納秒級，延時調諧響應時間小于10μs；三是通過材料改性技術，提升了器件的溫度穩定性與抗輻射能力，適配極端環境應用。這些核心技術的突破，讓公司產品在行業中保持領先地位。

產品性能優勢：高集成、寬帶寬、高精度

與傳統光通信器件相比，廣西科毅的光開關與光子晶體慢光波導光實時延遲線具有三大顯著優勢：

1.      高集成度：采用SOI材料與CMOS兼容工藝，實現器件的芯片級封裝，光開關與延遲線可集成在同一芯片上，體積縮小至傳統產品的1/10，大幅降低系統集成成本；

2.      寬瞬時帶寬：延時帶寬可達23GHz以上，支持從微波到毫米波的寬頻段信號傳輸，完美適配高頻段相控陣雷達與高速光通信系統的需求；

3.      高精度調諧：延時量調諧精度可達0.01ps，光開關的切換精度小于1ns，二者協同實現波束的精準控制，提升系統的整體性能。

此外，公司產品還通過了嚴格的可靠性測試，在-40℃~85℃的溫度范圍內穩定運行，振動、沖擊等機械性能滿足軍用標準，可廣泛應用于國防、航空航天、通信等關鍵領域。

一站式服務：從技術方案到產品交付

廣西科毅光通信不僅提供高品質的光開關與光實時延遲線產品，還為客戶提供一站式技術解決方案。公司擁有專業的技術支持團隊，可根據客戶的具體需求，進行定制化產品設計與系統集成調試：

4.      定制化研發：針對不同應用場景，優化光開關的切換邏輯、延遲線的延時范圍等參數，滿足客戶的個性化需求；

5.      系統集成支持：提供詳細的產品接口文檔與集成方案，協助客戶完成光開關與延遲線在系統中的安裝與調試；

6.      售后服務保障：產品提供1年質保期，質保期內免費維修或更換，同時提供終身技術咨詢服務，確?？蛻?hù)系統的穩定運行。

這種“產品+服務”的模式，讓廣西科毅成為眾多行業客戶的首選合作伙伴，產品已成功應用于相控陣雷達、高速光通信、數據中心等多個領域。

以創(chuàng )新技術引領光通信行業升級

光子晶體慢光波導光實時延遲線的研發與應用，不僅推動了相控陣雷達的光子化升級，更開啟了光開關技術的全新發展階段。在5G/6G通信、國防科技、數據中心等領域的需求驅動下，光通信器件正朝著“更高集成、更快速度、更寬帶寬”的方向發展，而光子晶體技術作為核心支撐，將持續賦能光開關等核心器件的性能突破。

廣西科毅光通信科技有限公司（官網：www.www.hellosk.com）將始終堅守“技術創(chuàng )新、品質至上”的理念，持續深耕光子晶體技術在光開關、光實時延遲線等產品中的應用，不斷提升產品性能與服務質量，為客戶提供更優質的光通信解決方案。未來，公司將進一步加大研發投入，探索光子晶體技術與量子通信、人工智能等新興技術的融合，以創(chuàng )新引領行業升級，為光通信行業的發展貢獻更多力量。

如果您對光開關、光子晶體光實時延遲線等產品有需求，或想了解更多技術細節，歡迎訪問廣西科毅光通信官網（www.www.hellosk.com）咨詢，我們將為您提供專業的技術支持與產品方案。
