在全光網絡(luò )技術迭代過程中，光開關的技術路線呈現多元化發展，不同原理的光開關在性能、成本、應用場景上各有側重。其中，MEMS（微電機械）光開關、噴墨氣泡光開關、液晶光開關是目前市場應用最廣泛的三大主流技術。本文將從工作原理、核心優缺點、技術參數、應用場景等維度進行深度對比，幫助行業用戶精準選擇適配自身需求的光開關技術方案。

一、MEMS光開關：規?；瘧玫闹髁鬟x擇

1.工作原理

MEMS光開關是基于微電機械系統的光交換器件，核心結構類似硅IC芯片，通過靜電控制二維或三維微鏡面轉動，改變入射光的傳播方向，實現光路切換。其結構包含微鏡面陣列、驅動電路、機械底座等核心組件，依賴成熟的IC工藝實現批量生產。

MEMS光開關微鏡面陣列結構示意圖光交換原理

2.核心優缺點

優點

1.      批量生產優勢：采用IC工藝批量制造，盡管單芯片工藝復雜，但規?；a(chǎn)后單個成本較低，適合大規模部署；

2.      交換容量大：支持多子系統拼接，最大可實現512×512端口交換矩陣，滿足骨干網超大容量調度需求；

3.      信號透明性強：不受光信號格式、波長、協議、調制方式及偏振方向的限制，適配多業務場景；

4.      技術成熟度高：在電信、工業領域應用廣泛，產業鏈完善，供應商選擇豐富。

缺點

5.      開關速度較慢：微鏡面機械轉動存在物理延遲，開關時間通常在ms量級，無法滿足納秒級光包交換需求；

6.      可靠性受機械結構制約：鏡面摩擦、振動、磨損等問題會(huì )降低長期穩定性，頻繁切換場景下壽命有限；

7.      插入損耗較大且不穩定：4×4矩陣插損約3dB，16×16矩陣可達7dB，且不同傳輸路徑的插損差異可能達3dB，影響網絡(luò )功率預算；

8.      功耗較高：靜電驅動與機械控制需消耗更多電能，不適用于低功耗場景。

3.應用場景與供應商

MEMS光開關是目前電信領域的主流選擇，主要應用于：

9.      骨干網OXC設備：超大容量端口滿足核心節點業務調度；

10.    城域網匯聚層：平衡容量與成本，支持32×32以下矩陣部署；

11.    數據中心光交換：適配中低速動態路由調整。

目前主流供應商包括OMM、Lucent、Nortel、IMM、Cronos、Calient等，廣西科毅光通信（www.www.hellosk.com）也推出了基于MEMS技術的高穩定性光開關產品，針對機械磨損問題進行了結構優化。

二、噴墨氣泡光開關：高可靠性的創(chuàng )新方案

1.工作原理

噴墨氣泡光開關由Agilent公司研發，融合熱噴墨打印與硅平面光波電路技術，核心結構包含交叉硅波導、交叉點刻痕及折射率匹配液體。默認狀態下，光信號通過液體無損耗傳輸；需切換時，熱敏硅片在液體中產生小氣泡，通過全反射原理將光信號從入射波導導向目標輸出波導，實現光路切換。

2.核心優缺點

優點

12.    升級能力極強：32×32、32×16子系統可靈活拼接，理論上支持千級端口擴容，適配網絡(luò )長期擴容需求；

13.    開關速度快：響應時間遠小于10ms，滿足光纖保護倒換、OADM設備的快速切換需求；

14.    偏振不敏感：對偏振相關損耗與偏振模色散無明顯敏感，信號傳輸穩定性高；

15.    可靠性卓越：無機械活動部件，可實現數百萬次無故障切換，滿足電信級長期運行要求；

16.    成本可控：采用成熟硅平面光波電路技術，光纖耦合標準化，批量生產后成本優勢顯著。

缺點

17.    技術專利集中：核心技術由Agilent主導，供應商選擇相對單一；

18.    大容量矩陣驗證不足：千級端口擴容能力仍需實際場景驗證，目前主流應用集中在32×32以下矩陣；

19.    液體穩定性依賴環境：高溫、高濕度環境可能影響液體折射率，需額外環境控制。

3.應用場景與供應商

噴墨氣泡光開關憑借高可靠性與快速切換優勢，主要應用于：

20.    光上下復用設備（OADM）：支持單波長/單光纖靈活上下路；

21.    光纖保護倒換系統：10ms內快速恢復故障光路；

22.    城域網OXC設備：中小容量場景下平衡性能與成本。

目前核心供應商為Agilent公司，廣西科毅光通信基于該技術推出了定制化OADM專用光開關，優化了液體環境適應性，適配戶外基站場景。

三、液晶光開關：小容量場景的優選方案

1.工作原理

液晶光開關基于光的偏振特性實現交換，核心組件包含無源光濾波器、液晶單元、輸出偏振控制器。其工作流程分為四步：

1.      無源濾波器將輸入光分解為兩路正交偏振光；

2.      偏振光進入液晶單元，通過加電/斷電改變液晶分子排列，進而調整光的偏振狀態；

3.      利用光電效應，加電后改變非常光的折射率，實現偏振方向偏移；

4.      輸出端無源器件根據偏振方向，將光信號導向目標端口。

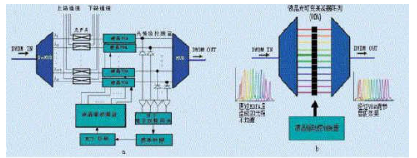

液晶光開關偏振特性光路切換工作流程

2.核心優缺點

優點

5.      理論升級潛力大：原理上支持大容量端口擴展，適配未來小容量場景擴容需求；

6.      結構緊湊：無復雜機械組件，體積小、重量輕，適合集成式設備部署；

7.      信號兼容性好：適配多數光信號格式，在中小容量場景下性能穩定。

缺點

8.      實際擴容能力有限：目前最大端口數僅80，更適用于1×8、8×8等小容量交換系統；

9.      插入損耗較高：1×2開關插損約1dB，1×8開關達2.5dB，多路徑傳輸時損耗疊加明顯；

10.    消光比偏低：目前行業水平為40-50dB，偏振信號區分能力有限，可能影響信號純度；

11.    開關速度與功耗矛盾：常溫下開關速度較慢，加熱提速會(huì )導致功耗顯著增加。

3.應用場景與供應商

液晶光開關適合小容量、低頻次切換場景，主要應用于：

12.    接入網光路調度：1×2、1×4小矩陣適配用戶側靈活接入；

13.    小型OADM設備：?jiǎn)尾ㄩL(cháng)上下路需求，對容量要求較低；

14.    實驗室測試設備：結構緊湊、成本較低，適合實驗場景復用。

主流供應商包括Corning、Chorum、KentOptronics等，廣西科毅光通信針對實驗室場景推出了低成本液晶光開關，優化了插損控制與消光比性能。

四、三大主流光開關技術核心參數對比表

五、技術選型建議

選擇MEMS、噴墨氣泡或液晶光開關，需結合場景需求精準匹配：

15.    若需超大容量、多業務兼容：優先選擇MEMS光開關，適配骨干網核心節點；

16.    若側重高可靠性、快速切換：噴墨氣泡光開關是OADM與保護倒換的最優解；

17.    若為小容量、低成本需求：液晶光開關適合接入網與實驗室場景。

我們針對不同場景，提供三大技術路線的光開關產品，可根據用戶的容量、速度、功耗需求提供定制化方案，同時保障產品的兼容性與長期穩定性。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網 www.www.hellosk.com 瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
