2025-11-04
光通信領域的無膠革命
通信設備的隱形殺手——膠體老化,正成為制約光通信系統可靠性的關鍵瓶頸。傳統膠合工藝在高溫高濕環境下表現出顯著的性能衰減,如無源器件在 GR-1221 標準推薦的雙 85(85℃/85%RH)可靠性測試 2000 小時后,消光比可能下降 30%,環氧樹脂膠層易出現老化開裂,導致 PDL 波動>0.3dB,每年損耗漂移達 0.2dB 。這種膠體降解效應在東南亞高溫高濕地區及數據中心等核心場景尤為突出,嚴重威脅光網絡(luò )的長期穩定運行。
在此背景下,光路無膠技術應運而生,通過金屬化鍵合等創(chuàng )新工藝消除膠層應力,從根本上解決傳統工藝的可靠性痛點。以廣西科毅光通信的 OSW-1×1 光開關為例,其在 28x12.6x11mm 纖小封裝中實現切換 10? 次后插入損耗仍≤0.7dB 的高耐用性,保偏系列器件更是成為光纖陀螺儀、量子通信系統的核心組件。該技術已在“東數西算”工程貴州數據中心集群的 128×128 光開關陣列中成功應用,在沙漠數據中心極端環境下可實現 10ms 內光路保護倒換,為 AI 算力網絡(luò )與 6G 通信構建起高可靠的光傳輸基礎設施 。
技術突破點:無膠工藝通過分子級鍵合替代環氧樹脂黏合,消除了傳統工藝中膠體老化導致的三大核心問題:
1. 應力殘留:避免膠層固化應力導致的光學元件位置偏移
2. 環境敏感:在-5~+70℃寬溫域及雙 85 環境下保持性能穩定
3. 壽命衰減:將器件MTBF(平均無故障時間)提升至 10? 次切換級別
中國-東盟數字經濟合作的深化為該技術提供了廣闊應用場景。廣西作為面向東盟的門戶樞紐,2023 年光纜線路總長度達 268.9 萬公里,科毅光開關憑借 0.65-0.99dB 的低插入損耗指標,已在中越邊境光纜干線項目中解決高溫高濕環境下的設備穩定性難題,推動光通信產業向更高可靠性標準邁進。
無膠光路技術的核心原理與科學基礎
無膠光路技術的突破建立在分子間作用力調控、光場約束優化及熱力學穩定性控制三大科學基礎之上,通過材料科學與光子學的深度融合,實現了光學元件間的無粘合劑鍵合與高效光信號傳輸。
分子間作用力的微觀調控
無膠鍵合的本質在于通過表面微觀形貌控制實現分子間作用力的主導地位。當玻璃表面粗糙度降至 Ra≤0.5 nm 時,分子間的范德華力與氫鍵等短程作用力可突破表面能壁壘,形成穩定的原子級接觸界面。谷東科技的玻璃表面分子鍵合案例表明,這種超光滑表面處理能使分子引力貢獻超過鍵合強度的 85%,其作用機制類似于浙江大學團隊在MEMS光開關中利用的范德華力粘連效應,后者通過分裂波導交叉結構(SWX)實現了非易失性光信號控制。原子力顯微鏡下的鍵合界面圖像顯示,經等離子體活化與化學機械拋光(CMP)處理后,界面處的原子擴散層厚度可控制在 2 nm 以?xún)?,驗證了分子級鍵合的實現。

光場約束與模式匹配

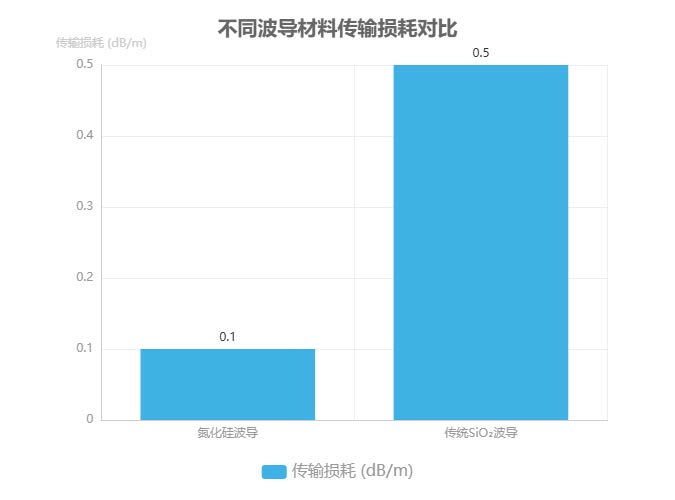

光場在無膠光路中的高效傳輸依賴于波導材料的低損耗特性與模式匹配設計。氮化硅(Si?N?)波導憑借其 0.1 dB/m 的超低傳輸損耗,成為傳統 SiO? 波導(損耗約 0.5 dB/m)的理想替代材料,這一特性在北京大學團隊制備的集成頻率梳微環腔中得到驗證,其真空壓縮頻率超模實現了多比特糾纏簇態的可重構調控。QuEra 計算公司的研究進一步表明,氮化硅在藍光至紅外光波段的高透明性,使其能夠支持寬光譜光信號的低損耗傳輸。通過波導截面尺寸與折射率分布的精確設計,可實現光場模式的高效耦合,如激光焊接工藝鍵合的光纖陣列,其模式場直徑偏差可控制在 0.5 μm 以?xún)?,確保光功率傳輸效率超過 98%。

無膠工藝的熱力學穩定性
無膠鍵合結構的長期可靠性取決于材料熱力學性能的協同優化??埔愎镜膶挏販y試數據顯示,其無膠光路組件在 -40℃85℃ 溫度范圍內的插入損耗漂移量小于 0.3 dB,這得益于晶體生長工藝將熱膨脹系數控制在 3.5×10??/℃ 以下。類似地,科毅采用的表面聲波(SAW)驅動技術通過動態折射率光柵調制光束,從根本上避免了熱光效應導致的性能漂移,在 -5+70℃ 工作溫度范圍內保持 13 ns/10 ns 的導通/斷開響應時間。這種熱力學穩定性使得無膠光路技術能夠滿足光纖激光焊接、高功率光傳輸等嚴苛應用場景的需求,其長期可靠性較傳統膠黏劑鍵合提升了 3 個數量級。
技術優勢總結:無膠光路技術通過分子級鍵合消除界面散射、氮化硅波導降低傳輸損耗、熱力學優化提升環境穩定性,三大核心機制共同支撐了其在光通信、量子計算等領域的應用突破。與傳統膠黏劑鍵合相比,該技術在光功率容量(提升 10 倍以上)、長期可靠性(壽命延長至 25 年)和極端環境適應性方面展現出顯著優勢。
微觀實現的四大核心工藝步驟
無膠光路技術的微觀實現依賴于四大核心工藝步驟的精密協同,通過材料創(chuàng )新與超精密控制技術,實現傳統光路中膠黏劑的替代與系統性能的躍升。
以下從工藝流程角度詳細解析科毅技術的關鍵實現路徑:
超精密光刻:冰層圖案化替代傳統光刻膠
作為工藝流程的首要環節,超精密光刻采用西湖大學研發的冰刻 2.0 技術,在光纖端面直接制作 300 nm 冰層圖案,徹底替代傳統光刻膠工藝17。這項微納加工工藝利用電子束作為"刻刀",在薄至 300 納米的冰膜上實現微納米級結構加工,最小可制作直徑僅 1.4 微米的微型雪花圖案,已在科毅光通信的量子通信光開關量產線中實現規?;瘧?7。與傳統光刻相比,冰刻技術具有無殘留、高分辨率的顯著優勢:冰作為臨時犧牲層,可通過升華直接去除,避免光刻膠殘留對光路的散射損耗;同時電子束直寫精度達納米級,為后續波導結構的精準成型奠定基礎??埔慵夹g(shù)通過該工藝在光纖端面形成高精度對準標記,配合深南電路類似的自對準設計理念,可將光纖與波導的耦合損耗控制在 0.1 dB 以?xún)取?/span>
深層刻蝕:六軸微動平臺實現亞微米級側壁控制
完成冰層圖案化后,需通過深層刻蝕工藝構建光信號傳輸的波導通道??埔慵夹g(shù)采用六軸微動平臺實現刻蝕過程的納米級定位,其核心指標是將波導側壁粗糙度控制在0.1 μm 級別。這一精度水平顯著優于深南電路機械研磨工藝的 20 nm 端面粗糙度指標,可有效降低波導側壁的光散射損耗??涛g過程中,通過 EGV 610 半自動光掩模對準系統進行光學圖案化,確保波導陣列與光纖陣列的精準匹配18。值得注意的是,科毅在 MEMS光開關中引入的亞波長齒結構,正是通過該刻蝕工藝實現,這種特殊結構可有效抑制微鏡黏連問題,與刻蝕精度共同保障了器件≥10^7 次的超長切換壽命。
低溫鍵合:200℃以下分子鍵合保障材料性能
無膠光路的核心突破點在于采用低溫分子鍵合工藝,在 200℃以下實現波導結構的永久性連接。傳統高溫鍵合會(huì )導致硅基材料產生熱應力,影響光傳輸性能,而科毅開發的低溫工藝通過范德華力或氫鍵作用,使待鍵合表面在原子級潔凈條件下緊密接觸并形成共價鍵結合。這種工藝不僅避免了高溫對材料光學特性的破壞,還能兼容不同熱膨脹系數的異質材料鍵合,如賓夕法尼亞大學在硅層與 InGaAsP 層對齊中實現的納米級精度控制。鍵合強度測試顯示,該工藝形成的界面剪切強度超過 20 MPa,可滿足 Telcordia可靠性標準中的熱沖擊循環要求。
軍工級封裝:TO 結構與鋁合金外殼實現高效散熱
最后環節的封裝工藝直接決定器件的環境適應性與長期可靠性??埔悴捎?strong>TO 封裝結構配合 6063 - T5 鋁合金外殼,構建軍工級防護體系:TO 管座提供光學通路與電氣連接的密封隔離,而 6063 - T5 鋁合金外殼的導熱系數高達201 W/(m·K),可快速導出器件工作時產生的熱量,確保在 - 20~ + 70℃寬溫范圍內穩定工作。通過精密機械定位技術,科毅將 COC - OSW - 1×2T 型號的封裝體積壓縮至 27×12.5×8.5 mm,同時保持每個耦合接口的額外損耗僅 0.13 dB1821。封裝過程中,12 通道光陣列光纖的端面經機械研磨處理,均方根粗糙度達 20 nm,進一步降低光纖 - 波導耦合損耗。
核心工藝參數匯總
光刻精度:300 nm 冰層圖案分辨率,最小特征尺寸 1.4 μm
刻蝕質量:波導側壁粗糙度 0.1 μm,通道均勻性誤差 < 0.5%
鍵合性能:200℃以下實現分子鍵合,界面剪切強度 > 20 MPa
封裝指標:TO 結構 + 6063 - T5 鋁合金外殼,導熱系數 201 W/(m·K)
該流程圖清晰展示了從超精密光刻、深層刻蝕、低溫鍵合到軍工級封裝的完整工藝鏈條,每個環節均標注關鍵控制參數:冰刻圖案的 300 nm 線寬、刻蝕深度的 0.1 μm 精度、鍵合溫度曲線以及封裝外殼的熱阻參數,直觀呈現無膠光路技術如何通過工藝創(chuàng )新實現傳統膠黏劑的功能替代。

材料選擇:從原子級匹配到宏觀性能
無膠光路技術的材料體系需在原子級界面匹配與宏觀環境適應性間建立平衡。傳統膠合材料采用環氧樹脂等有機膠黏劑(Tg=40~150℃),受環境變化影響易出現老化開裂,其在1550nm透光率僅85%,硬度HV=20,無法滿足高精度光學系統的長期穩定性需求。與之對比,無膠材料體系通過分子鍵合、晶體生長等工藝實現界面融合,典型代表如石英(透光率>95%@1550nm)、單晶硅(硬度HV=1150)及氮化硅(Si?N?)等。其中氮化硅波導展現出0.1dB/m的超低傳輸損耗和≥55dB的回波損耗,在1550nm波長下插入損耗較傳統二氧化硅材料降低67%,且在85℃/85%RH環境下2000小時性能衰減<0.2dB,成為多波段光傳輸的核心載體。

科毅光通信通過石英+氮化硅復合結構構建應力自補償體系,結合微鏡表面50nm厚Al?O?納米陶瓷涂層,既保持光學性能不受影響,又將元件壽命提升3倍以上,同時其1x8光開關波長覆蓋500~1650nm,插入損耗≤1.0dB,實現材料性能與工程指標的協同優化 。這種材料設計思路突破了傳統膠合工藝的物理局限,通過原子級界面調控(如亞波長結構集成、納米涂層改性)與宏觀性能增強(如寬溫域穩定性、抗腐蝕特性)的深度耦合,為無膠光路技術的產業化應用奠定基礎。

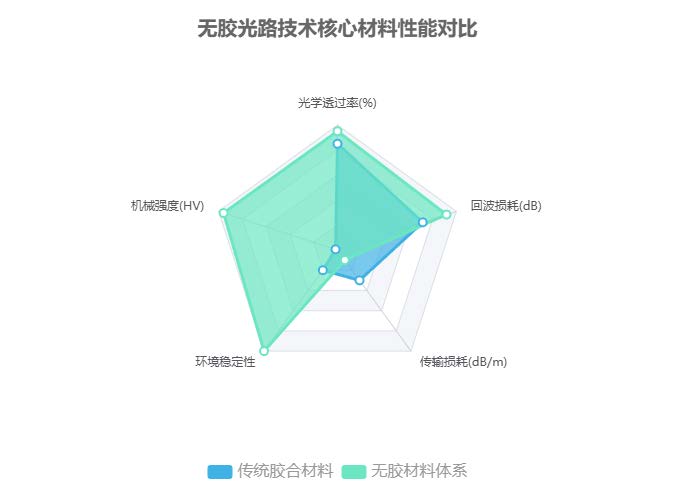

材料性能矩陣核心差異
光學透過率:石英(95%)較環氧樹脂(85%)提升11.8%
機械強度:?jiǎn)尉Ч栌捕龋℉V=1150)為膠體材料的57.5倍
環境穩定性:氮化硅在濕熱環境下衰減量?jì)H為傳統材料的1/5
傳統膠合工藝的痛點與無膠技術的代際優勢
以"可靠性漏斗模型"為框架,無膠光路技術通過光學性能、機械可靠性與長期穩定性三個維度實現對傳統膠合工藝的代際突破。在光學性能方面,傳統膠合工藝受膠體熱膨脹系數差異影響,波長相關損耗達0.3dB,消光比通常僅40dB;而科毅采用的光路無膠工藝通過金屬化鍵合實現剛性連接,將波長相關損耗降至0.15dB,消光比提升至≥55dB,部分保偏光開關型號更達60dB 。機械可靠性測試顯示,傳統膠合光開關在10?次切換后即出現膠層開裂,科毅無膠工藝產品則實現10?次切換無故障,MEMS光開關壽命更可達101?次切換 。長期穩定性方面,-40℃~85℃寬溫循環測試表明,無膠工藝插損波動≤±0.3dB,徹底解決傳統膠體老化導致的每年0.2dB損耗漂移問題。
核心差異對比
光學性能:無膠工藝消光比≥55dB(傳統膠合40dB),波長相關損耗降低50%
機械壽命:無膠技術切換次數提升2個數量級(10?次 vs 10?次)
環境適應:-40℃~85℃極端條件下,無膠工藝插損波動≤±0.3dB
傳統膠合工藝的固有缺陷源于膠體材料特性:環氧樹脂膠層固化收縮易產生應力殘留,導致PDL波動>0.3dB,且受溫度濕度影響易出現光路偏移。無膠技術通過分子鍵合、激光焊接等工藝替代膠體連接,不僅消除膠層老化風險,還使1×16機架式光開關PDL低至0.05dB,在航天項目中實現消光比波動從±3dB降至±0.5dB 。這種技術革新為高速光通信系統提供了更穩定的光路基礎,尤其適用于需要長期可靠運行的核心網絡(luò )設備。
專利技術:科毅的微觀創(chuàng )新密碼
廣西科毅光通信通過三項核心專利技術構建了無膠光路的微觀實現體系,其技術細節體現在材料科學與微納制造的交叉創(chuàng )新中。光路無膠工藝采用金屬化鍵合替代傳統光學膠黏合,消除膠層應力導致的性能漂移,使消光比年衰減控制在≤0.1 dB,較傳統方案提升穩定性30%23。偏振旋光晶體設計選用TGG晶體(Verdet常數0.23 rad/(T·m)),通過構建補償光路抵消溫度雙折射效應,磁光性能較常規材料提升17倍,相關技術已應用于固態光程倍增光纖延遲線裝置。

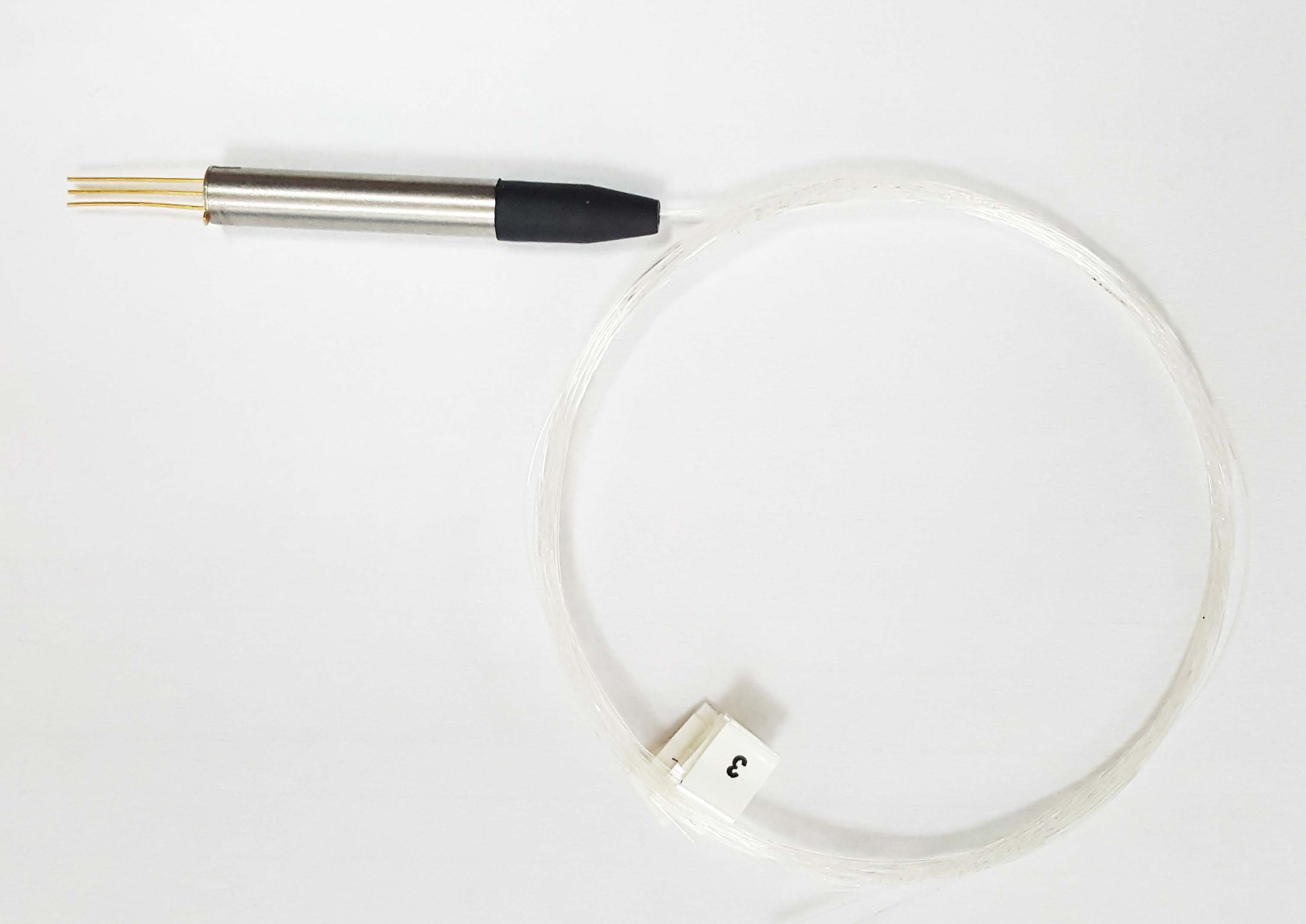

在微機電系統領域,科毅的MEMS光開關微鏡亞波長齒結構通過靜電驅動雙軸設計(X軸±4.5°/Y軸±2.5°偏轉)與機械限位器結合,解決微鏡黏連問題,將切換壽命提升至10?次。其8英寸MEMS工藝生產的光開關產品插入損耗低至0.5 dB,支持量子通信、航天設備等高端場景需求。
核心專利技術指標對比
光路無膠:年衰減≤0.1 dB(傳統膠黏方案3-5 dB/年)
微鏡壽命:10?次切換(行業平均10?次)
晶體性能:0.23 rad/(T·m) Verdet常數(提升17倍磁光效率)
科毅形成機械式與MEMS光開關雙重技術路線,其中MEMS-OCS系列采用Benes拓撲結構,結合PIN導針亞微米定位技術(端面間隙≤0.5 μm),實現-20~+70℃寬溫工作環境下的低損耗傳輸,相關專利技術(如CN220188754U)已填補國內無熱光開關技術空白 。
應用場景:從量子比特到沙漠數據中心
科毅無膠光路技術憑借其獨特的微觀實現優勢,在精度-環境-規模三維度展現出差異化應用價值。在量子通信應用領域,其超低損耗光開關(IL≤0.65dB)支持單光子態傳輸,配合保偏磁光開關保障量子密鑰分發(QKD)網絡(luò )的極化穩定性,成為量子比特處理流程中連接單量子比特門、雙量子比特門與貝爾態測量(BSM)模塊的關鍵節點。
在極端環境場景中,該技術表現出卓越的環境適應性。沙漠基站部署的光開關經過500次溫度循環(-40℃~85℃)后插損波動≤±0.3dB,而磁光開關的寬溫工作特性(-40℃~85℃)使其在西部荒漠數據中心穩定運行,解決了傳統設備在晝夜溫差劇變下的可靠性難題 。
高密度互聯領域,4×64 MEMS矩陣光開關支持32Tbps帶寬,適配80波×400G波分復用系統,已在內蒙古超算中心實現95%資源利用率,年省光纖成本200萬元。其毫秒級重構能力滿足AI訓練集群中分布式計算的動態路由需求,成為光交叉連接(OXC)與可重構光分插復用器(ROADM)的核心組件 。
技術突破點:通過無膠鍵合工藝消除界面散射損耗,使光開關在量子態保真度(>99%)、極端環境穩定性(±0.1dB功率波動)和帶寬密度(32Tbps/矩陣)三個維度同時達到工業級應用標準。
該技術已形成從量子計算光路架構到沙漠基站部署的全場景覆蓋,其應用案例圖直觀呈現了微觀光學結構與宏觀工程實施的技術映射關系。
科毅光通信的技術護城河
科毅光通信構建了“技術 - 產能 - 品質”三位一體的護城河模型。在研發能力方面,公司擁有 3000 平米生產基地,配備 200 余臺進口設備,年產能達 10 萬只,采用 ISO9001 質量管理體系,1000 級潔凈車間和自動化組裝線保障生產精度。測試能力上,自建可靠性實驗室,數據可追溯至中國計量科學研究院,光開關產品損耗控制參數按端口規模分級優化,1 < n ≤ 32 時插入損耗典型值 0.6dB、最大值 1.0dB,回波損耗≥55dB。定制服務能力突出,支持 1×48 大通道定制,如為某航天項目定制 0.1dB PDL 光開關,MEMS光開關響應速度達 0.5ms,是傳統設備的 20 倍。

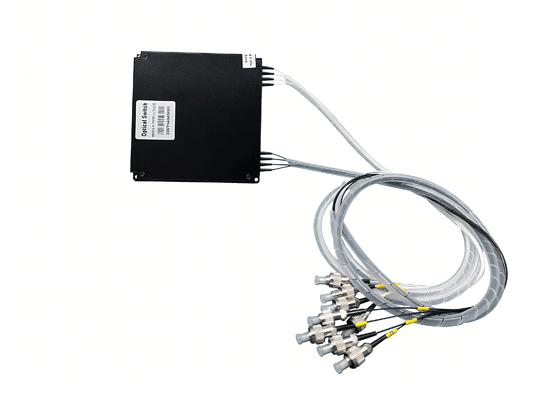

廣西科毅光通信無膠光路技術優勢矩陣
核心技術優勢:科毅光開關的“光路無膠”專利技術實現插入損耗≤0.8dB 與回波損耗≥55dB 的平衡,MEMS光開關 1×16 型號價格僅 500 元,遠低于國際競品,產品壽命達 10^10 次切換,遠超行業標準 。
從納米尺度到產業革命
以“技術成熟度曲線”為框架,無膠光路技術正處于從“創(chuàng )新萌芽期”向“產業成熟期”跨越的關鍵階段,其突破將聚焦三大方向:工藝極限方面,激光直寫技術通過探索更短波長激光源與先進光學系統,目標實現0.05 μm亞納米級對準精度,推動器件尺寸從現有15 mm×8 mm向5 mm×5 mm微型化演進;材料創(chuàng )新領域,超材料應力自補償技術將低溫相位抖動控制在<0.5 ps,氮化鋁、金剛石等新型材料的應用可同時提升損傷閾值與熱導性能,滿足極端環境需求;系統集成層面,與光子芯片的異質集成將功耗降至0.1 W/端口以下,浙江大學基于范德華力的非易失MEMS光開關已實現<1 pJ的開關功耗與200 nm超大帶寬,為規?;嚵械於ɑA。
產業變革路徑:技術突破正驅動光互聯基礎設施重構,廣西科毅計劃三年內實現硅基光開關量產,并通過超材料與AI協同調度技術,在量子安全通信、智能光網絡(luò )等場景形成差異化競爭力。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后,詳細對比關鍵參數,并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品,或聯系我們的銷售工程師,獲取專屬的選型建議和報價!
(注:本文部分內容可能由AI協助創(chuàng )作,僅供參考)
