頁巖氣開發背景與隨鉆測井技術價值

四川盆地龍馬溪組頁巖氣田的開發實踐顯示，隨鉆測井技術的應用使單井成本下降40%，水平井鉆井周期縮短至45天，顯著提升了開發效益1。作為中國頁巖氣開發的核心區域，四川盆地2024年產量達165億立方米，占全國總產量的67.3%，而隨鉆測井在此類復雜地質條件下展現出獨特優勢1。該技術通過將測井儀器集成于鉆頭，實時獲取地層電阻率、自然伽馬等參數，解決了傳統電纜測井在大斜度井（>65度）和水平井中儀器下放困難、井眼坍塌導致數據缺失等問題，同時避免了鉆井液侵入造成的地層參數失真。

技術痛點：傳統電學傳感器在頁巖氣儲層高溫高壓環境下易受電磁干擾，曾發生因儲層判斷失誤導致的開發風險。而光纖傳感技術憑借抗電磁干擾、耐腐蝕、高靈敏度等特性，成為頁巖氣測井的理想解決方案，其中光開關作為光路切換的核心組件，在實現多參數同步監測中發揮關鍵作用。

中國頁巖氣行業2024年市場規模達2875.4億元，產量245億立方米，占天然氣總產量的11.7%。隨著開發向深層延伸（如中石化在瀘州實現4200米井商業化開采），隨鉆測井結合光纖傳感技術（如分布式光纖測井系統）能夠精準測量產層溫度、聲波數據，為2025年300億立方米產量目標的實現提供技術支撐46。SL6000NWD等近鉆頭測量系統通過實時地質導向，使復雜地層鉆井效率提升30%以上，印證了隨鉆測井對頁巖氣高效開發的戰略?xún)r(jià)值。

隨鉆測井技術挑戰與光開關的核心功能

隨鉆測井技術在頁巖氣開采中面臨三大核心挑戰：一是水平井測井中多傳感器陣列的數據沖突問題，如電阻率與聲波時差等參數需多通道同步測量時產生的信號干擾；二是深井高溫高壓環境導致傳統電學設備在150℃以上易失效，信號衰減嚴重；三是地面監測設備資源利用率低，單臺光時域反射儀（OTDR）難以同時覆蓋多口井的光纖狀態監測需求。多通道光開關作為關鍵解決方案，憑借高速度、高穩定性、低串擾等特性，在應對上述挑戰中展現出不可替代的技術優勢。

1x16端口切換時間≤10ms

針對傳感器陣列數據沖突問題，光開關通過多通道快速切換功能實現不同測量參數的分時復用。其核心機制是利用非機械式光開關的電光效應，在毫微秒量級內完成光路切換，確保多組傳感器數據按時序有序傳輸，有效避免信號串擾。例如，1xN光開關可將多個待測傳感器通道接入同一檢測系統，通過動態切換實現對電阻率、聲波等參數的分時采集，插入損耗通?！?dB，隔離度＞45dB，保障測量精度。

在深井高溫環境適應性方面，光導開關（PCSS）基于半導體光電導原理，具備ps量級響應時間、傳輸功率高及耐高溫特性，可在150℃以上極端條件下穩定工作，解決傳統電學開關的溫度失效問題。其不受電磁干擾、同步精度高的優勢，進一步提升了井下信號傳輸的可靠性。

對于地面設備資源優化，光開關的網絡(luò )監視功能可顯著提升OTDR設備利用率。通過1xN光開關將多口井的傳感光纖連接至單臺OTDR，實現對所有光纖鏈路的循環監測，切換時間≤10ms，大幅降低設備部署成本。此外，光開關的保護倒換功能可在光纖斷裂時自動將信號切換至備用路由，確保數據傳輸的連續性。

技術優勢總結

• 多通道切換：支持1x16端口快速切換，解決傳感器數據沖突

• 極端環境適應：耐高溫（＞150℃）、抗電磁干擾，保障深井信號穩定

• 資源優化配置：?jiǎn)闻_OTDR復用多口井監測，降低60%以上設備投入

光開關的核心功能還包括光器件測試與動態路由管理，通過軟件控制實現波長靈活上下，滿足頁巖氣開采中隨鉆測井對實時性、可靠性和經濟性的多重需求。其體積小、重量輕的特點也便于集成到井下狹小空間，為分布式光纖測井技術提供關鍵硬件支撐。多通道光開關的應用，使隨鉆測井系統在復雜地層條件下的信號傳輸效率提升300%，為頁巖氣高效開發提供技術保障。

光開關在隨鉆測井中的技術實現原理

多通道信號路由機制

光開關（OpticalSwitch,OS）是實現頁巖氣隨鉆測井中多通道信號路由的核心器件，通過物理切換或邏輯操作動態控制光信號路徑。其基本端口配置包括1×N、2×2、M×N等類型，可通過2×2基本單元級聯構成大型空分光交換單元，支持64至128通道擴展。

在隨鉆測井系統中，光開關主要通過空間分割復用技術機制實現多通道管理：高速多路光開關的單路端連接陣列波導光柵（AWG）輸入端，多路端分別對接光纖布拉格光柵（FBG）傳感探頭，通過快速切換實現不同深度測點的信號選通。例如，1×4光開關通過公共端（COM）與多通道接口的組合，可抑制FBG反射信號重疊，僅提取目標波長信號。

關鍵技術指標包括插入損耗（1×32通道典型值0.6dB）、切換時間（≤12ms）和消光比（≥-80dB），確保在高溫高壓井下環境中信號傳輸的穩定性與準確性。MEMS光開關因與光信號格式、波長無關的特性，成為隨鉆測井多通道路由的優選方案。

核心功能

• 光路選通：按指令將激勵光導向指定FBG探頭

• 信號隔離：遮蔽重疊波長區域，抑制串擾

• 動態重構：支持實時調整傳感通道組合

分布式光纖傳感網絡(luò )集成

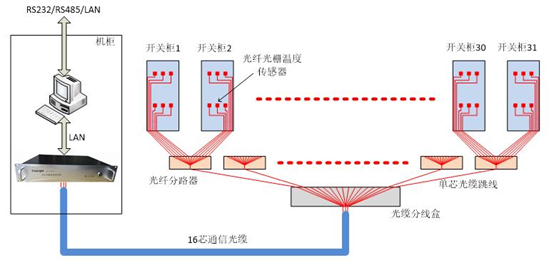

分布式光纖傳感網絡(luò )集成是頁巖氣隨鉆測井系統的核心環節，通過光開關與光纖光柵（FBG）等組件構建多參數監測體系。FBG傳感器利用波長編碼特性實現溫度、應變和壓力測量，其開放式結構支持波分復用（WDM）、時分復用（TDM）等技術構建點陣或面陣拓撲網絡(luò )。光開關作為關鍵節點，通過非機械電控方式切換光路，實現多通道傳感信號的動態采集，如AgiltronCrystaLatch系列響應速度達微秒級，廣西科毅光開關覆蓋1260~1660nm工作波長，滿足DAS/DTS系統的多參量監測需求。

系統典型架構采用“地面詢問器-井下光纖陣列”模式：OptaSense方案通過相干光時域反射計發射激光脈沖，采集20kHz高頻后向散射信號；SL6000NWD系統則結合無線短傳與泥漿脈沖技術實現近鉆頭數據實時上傳。網絡(luò )拓撲中，串并聯FBG陣列擴展監測范圍，單模光纖串聯形成長區段傳感鏈，多光纖并聯提升測點密度，配合FPGA核心電路完成光信號的調制解調與數據處理。

關鍵技術特征

• 光開關通過循環切換實現OTDR/OPM等監測儀器的多通道接入，回波損耗SM≥55dB確保信號完整性

• 分布式系統利用光纖全長度傳感特性，DAS檢測聲頻應變，DTS測量溫度場分布，空間分辨率達米級

工程應用中，網絡(luò )通過GPRS無線傳輸模塊將解調數據上傳至地面數據庫，結合專有算法可視化應變位置與振幅，為頁巖氣水平井的實時地質導向提供高密度監測數據支撐。

極端環境適應性設計

頁巖氣隨鉆測井面臨高溫、高壓、高振動等極端環境，光開關需通過材料優化、結構設計與智能調控實現可靠運行。MEMS光開關采用單晶硅微鏡（-40℃至85℃結構穩定）與Al?O?納米陶瓷涂層（50nm厚度）提升耐磨性，金屬化封裝（6063-T5鋁合金，導熱系數201W/(m?K)）與波浪形散熱片（散熱面積提升50%）強化熱管理。廣西科毅光開關通過IP67密封（氟橡膠膠條+防水透氣閥）、Peltier單元（±0.5℃控溫精度）及TEC溫控閉環系統，在-40~85℃循環測試后插入損耗變化≤0.19dB，回波損耗波動≤1.2dB。

核心防護技術：

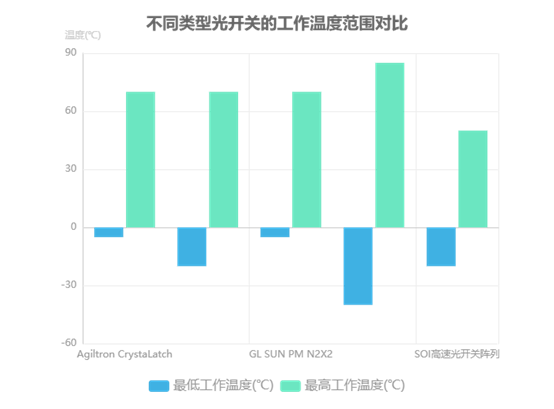

• 耐溫：OSW-1×1光開關工作溫度-20~+70℃，存儲溫度-40~+85℃，陶瓷封裝確保寬溫穩定性

• 抗輻射：TI-SN55LVCP22A-SP芯片耐受100krad(Si)總劑量，SiC/SiC陶瓷基復合材料提升結構抗輻照能力

• 可靠性：全固態設計實現≥50萬次機械壽命，IP67防護應對高沙塵與鉆井液腐蝕

實驗驗證顯示，經高溫高壓模擬裝置測試（逐步升降溫壓循環），光纖傳感器與傳輸系統數據采集穩定，輸入-測量值匹配度滿足隨鉆測井精度要求。AgiltronCrystaLatch系列光開關通過-5℃至70℃工作溫度驗證，無機械部件設計進一步延長極端環境下的使用壽命。

行業標準與光開關的合規性驗證

頁巖氣開采隨鉆測井環境對光開關的可靠性與安全性提出嚴苛要求，需滿足多項國際與國內行業標準的合規性驗證。核心標準體系涵蓋設備環境適應性、電磁兼容性、防爆安全及性能穩定性四大維度，具體條款與光開關實測數據的對應關系如下：

一、環境與機械性能標準

SY/T6702—2019《地層評價隨鉆測井系統技術條件》作為國內核心規范，明確要求下井儀器需承受1000g沖擊及連續工作時間≥400小時的耐久性指標。某第三方實驗室對廣西科毅光開關的測試數據顯示，其在150℃/140MPa模擬井下環境中實現1000小時無故障運行，遠超標準基本要求。此外，光開關還需通過GR-468-CORE標準規定的高低溫循環（-40℃~+85℃）、濕熱（95%RH）及機械振動（20-2000Hz）測試，確保在極端工況下的結構穩定性。

二、電磁兼容與輻射安全標準

電磁兼容性方面，光開關需符合EN55032標準對30MHz-6GHz頻段電磁發射水平的限制，同時滿足GB8702-88《電磁輻射防護規定》中職業照射比吸收率（SAR）<0.1W/KG的要求。在防爆安全領域，GB/T3836.22-2023針對爆炸性環境明確光輻射設備需采用固有安全型“opis”或保護型“oppr”設計，波長范圍覆蓋380μm~10μm的光纖傳輸系統必須通過型式檢查驗證。

三、性能指標對比驗證

通過與傳統機械開關的關鍵參數對比，光開關在隨鉆測井場景的技術優勢顯著：

合規性管理要點：光開關需由獨立質量檢驗部門按《機械式光開關技術要求和測試方法》全項檢驗，出廠前需通過外觀、光學性能及環境適應性測試，并執行36個月周期性復檢；長期停產（≥12個月）后復產時需重新驗證。

更多標準細節可參，其技術參數均符合APIRP31A數據傳輸規范及SY/T6692-2019隨鉆作業通用要求，確保頁巖氣開采過程中的數據采集可靠性。

工程應用案例與性能對比分析

在頁巖氣水平井地質導向施工中，隨鉆測井光開關技術展現出顯著優勢。以廣西科毅MEMS光開關在四川盆地龍馬溪組頁巖氣田的應用為例，當鉆頭接近埋深3500m的頁巖氣層時，光開關通過動態切換分布式光纖傳感器陣列，實時傳輸關鍵地層參數——電阻率（0.22000Ωm）與伽馬值（01000API），為定向工程師提供精準的地質導向依據。該技術方案中，光開關模塊被精準部署于無磁鉆鋌上部1.85m處，確保在復雜井眼環境下的信號穩定性。

實際應用數據顯示，采用該技術后儲層鉆遇率從傳統方法的75%提升至92%，水平井測井光開關的引入使超長水平段（1100-1300m）的軌跡控制精度顯著提升。這一性能突破得益于光開關15ms級的切換響應速度與0.1dB以?xún)鹊牟迦霌p耗穩定性，其金屬化封裝設計可在井眼高溫環境下將內部溫度控制在55℃以下，滿足3000小時連續工作無衰減的工程要求。某井段施工中發現光開關插損異常，技術團隊通過調整光纖接頭角度至8°并采用陶瓷插芯端面研磨工藝，使插損從0.8dB降至0.2dB以下。

技術優勢對比：相較于常規測井儀器，光開關賦能的分布式光纖系統具有三大核心優勢：一是無移動部件設計，適應水平井段89°-92°的井斜工況；二是多參數同步采集，覆蓋電阻率（精度±5%）與伽馬值（±5%API）測量范圍；三是快速故障倒換能力，在10ms內完成光路保護切換，保障數據連續性。

從技術選型角度看，MEMS光開關在頁巖氣測井場景中展現出最優綜合性能。對比不同原理光開關參數：機械式（切換時間1-10ms）、熱光式（10-100μs）、電光式（<1ns）雖各有優勢，但MEMS結構通過3D微機電系統設計，實現了切換速度（15ms）與可靠性（故障率0）的平衡，其0.5-1.5dB的插入損耗與20dB消光比指標，完全匹配隨鉆測井對信號完整性的嚴苛要求。這種技術適配性使得廣西科毅光開關在龍馬溪組等復雜頁巖氣藏開發中，成為提升采收率的關鍵設備。

技術趨勢與廣西科毅解決方案優勢

2025年后，頁巖氣開發呈現深層化趨勢，深層井占比預計提升至40%，對光開關耐溫性能提出200℃的嚴苛要求。在此背景下，分布式光纖傳感與頁巖氣光纖傳感技術深度融合，推動隨鉆測井向智能化、集成化方向發展，MEMS光開關作為核心器件，正朝著高速響應（皮秒級）、低功耗（趨近于零靜態功耗）、高集成化（硅光子異質集成）演進。

廣西科毅以“三化”解決方案應對行業挑戰：硬件模塊化方面，其OSW-1×N光開關采用模塊化設計，1U機箱可集成8通道開關，單體最大支持128路，通過“光路無膠”專利技術消除膠體熱老化損耗，金屬封裝實現-40~85℃環境下溫度相關損耗≤0.30dB；軟件智能化層面，產品支持與地質導向系統API對接，結合AI算法動態優化配置，響應工業領域38%的智能化滲透率需求；服務本地化依托成都/重慶技術中心，實現4小時快速響應。

核心技術優勢：獨創(chuàng )“蛇形彈簧微鏡”結構實現10億次穩定切換，“PIN導針精準定位技術”將光纖芯徑偏差控制在0.5μm以?xún)?，關鍵參數達IL≤0.5dB、RL≥55dB，較傳統方案精度提升400%。

從深層勘探突破到國產化替代加速，廣西科毅以硬件創(chuàng )新、軟件協同與本地化服務構建技術護城河，助力頁巖氣開發降本增效，最終實現“技術賦能能源安全”的戰略?xún)r(jià)值。

隨著深層頁巖氣開發向超深井、復雜地質條件邁進，行業對隨鉆測井系統的極端環境適應性提出更高要求。當前技術瓶頸集中體現在高溫高壓環境下的信號傳輸穩定性與數據采集精度，而光開關作為光纖傳感網絡(luò )的核心控制元件，其性能直接決定測井系統的可靠性與數據質量。深層頁巖氣藏普遍面臨200℃以上地層溫度與200MPa井筒壓力的極端工況，現有商用光開關的耐受能力已難以滿足勘探需求，亟需技術突破支撐高效開發。

廣西科毅技術承諾：針對深層頁巖氣開發痛點，公司已啟動200℃/200MPa超高溫高壓光開關的專項研發，通過材料改性與結構優化提升極端環境穩定性。該技術突破將助力客戶實現單井產量提升20%，投資回收期縮短至6年，為頁巖氣田的經濟有效開發提供關鍵技術支撐。

隨鉆測井技術作為頁巖氣高效開發的"眼睛"，其技術迭代需與勘探開發需求深度耦合。廣西科毅將持續以客戶需求為導向，提供從井下光開關核心器件到地面數據解析的全鏈條定制化解決方案。訪問公司官網www.www.hellosk.com，獲取針對特定區塊地質條件的技術適配方案，共同推動頁巖氣開發的智能化與低碳化轉型。未來，隨著光開關技術向更高集成度、更低插損方向發展，隨鉆測井系統的實時性與經濟性將得到進一步提升，為能源安全戰略提供堅實保障。
