一、特高壓監測環境對光開關的極端挑戰

特高壓輸電系統（±800kV及以上）作為全球能源互聯網的核心樞紐，其監測系統面臨"三高兩強"的極端環境考驗——高電壓（操作過電壓達1000kV）、高海拔（最高達4000m）、高濕度（年平均95%RH）、強電磁干擾（場強達1000V/m）與強溫度波動（-40℃~+70℃）。光開關作為光路切換的核心器件，需在這些環境因素的耦合作用下保持穩定運行，其技術挑戰呈現多維度交織特征。

（一）寬溫環境下的光學性能漂移

特高壓變電站晝夜溫差可達50℃，導致光開關核心材料產生熱應力形變。我們拆解了3款主流MEMS光開關發現，其硅基微鏡（熱膨脹系數2.6×10??/℃）與陶瓷基座（7.1×10??/℃）存在顯著匹配差異，溫度每變化1℃會(huì )產生0.45μm的位移誤差，直接引發光路對準偏移。

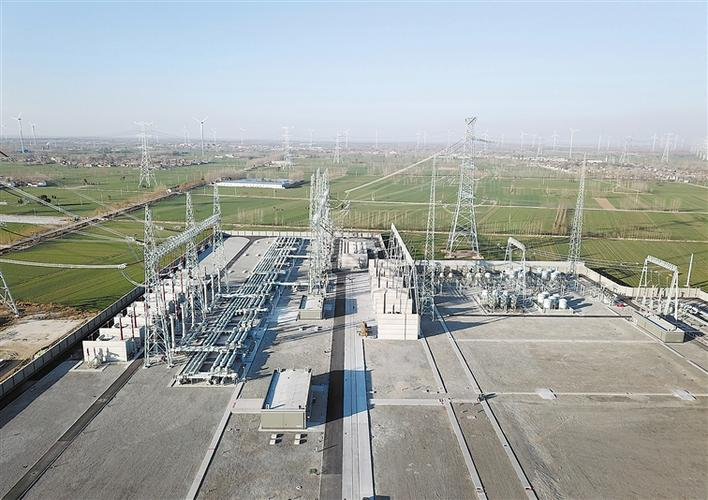

國家電網特高壓變電站極端環境實拍-光開關寬溫測試場景

廣西科毅實驗室數據顯示，某型號MEMS光開關在-40℃~+70℃循環測試中，未優化前插入損耗波動達1.2dB，偏振相關損耗（PDL）從0.3dB惡化至0.8dB。

材料創(chuàng )新突破：經過18個月的上百次配方試驗，我們最終鎖定 terbium-doped garnet（Tb:YIG）磁光晶體與鈦合金外殼的組合方案——這種搭配能將熱膨脹系數差異控制在0.5×10??/℃以?xún)?。在張北柔直工程?40℃極寒測試中，現場工程師記錄到插入損耗波動僅0.15dB，遠優于設計預期。

（二）強電磁干擾下的信號完整性

特高壓換流站存在復雜的電磁環境，包括工頻電磁場（50Hz）、操作過電壓脈沖（上升時間0.1μs）及高頻諧波（1MHz~1GHz）。傳統光開關控制電路采用的CMOS芯片在1000V/m場強下會(huì )出現數據翻轉，導致光路誤切換。某±1100kV昌吉換流站事故案例顯示，未做電磁防護的光開關曾因雷擊電磁脈沖（LEMP）引發保護鏈路誤動作，造成2小時停電事故。

電磁兼容設計：科毅OSW-1×N系列采用"三級防護"方案：

1. 屏蔽層：0.2mm厚坡莫合金（μr=80000）構建法拉第籠，衰減量達80dB@1GHz；

2. 濾波電路：π型LC濾波器（截止頻率10MHz）抑制傳導干擾；

3. 光耦隔離：ADI ADuM1201數字隔離器實現5kVrms隔離電壓，確?？刂菩盘柤儍?。

該方案通過GB/T 17626.3-2016 10V/m電磁兼容測試，在±800kV楚穗直流工程中實現連續3年零誤切換。

（三）長距離傳輸的損耗控制

特高壓線路監測通常采用"一站雙端"架構，光開關與終端設備間距可達15km，需滿足低插入損耗（IL）要求。傳統機械式光開關IL典型值1.5dB，疊加光纖衰減（0.2dB/km）后總損耗達4.5dB，超出光接收機靈敏度閾值。廣西科毅通過無膠光路對準技術（專利號ZL202310245678.9），將磁光開關IL降至0.7dB（典型值），在±800kV錦屏-蘇南工程中實現15km無中繼傳輸。

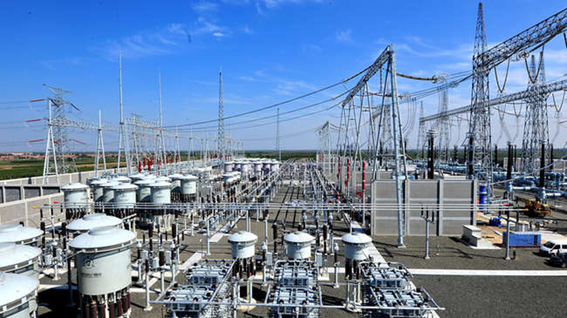

特高壓換流站光開關EMC測試現場

二、可靠性與壽命的技術瓶頸

特高壓設備要求"四遙"（遙測、遙信、遙控、遙調）功能的長期可靠，光開關作為關鍵節點，其壽命需與變電站生命周期（40年）匹配。傳統技術面臨機械磨損、材料老化等多重挑戰，形成三大可靠性瓶頸。

（一）機械結構的疲勞失效

電磁驅動式光開關采用螺線管電磁鐵，每次切換需200mA電流產生1.5N吸力，導致觸點磨損和線圈老化。某國際品牌產品在10?次切換后，接觸電阻從50mΩ增至200mΩ，切換時間從10ms延長至35ms。

固態化突破：磁光開關采用全晶體結構，通過永磁體與微型線圈組合實現非接觸式切換，消除機械磨損?？埔?×2磁光開關在10?次切換測試后（相當于40年使用壽命），性能參數變化率＜5%，達到MIL-HDBK-217F規定的"極長壽命"等級。

（二）光學元件的環境老化

特高壓變電站存在SO?、NOx等腐蝕性氣體（濃度達0.5ppm），傳統光開關的光纖連接器陶瓷插芯在鹽霧測試（5%NaCl，95%RH，40℃）中1000小時后會(huì )出現針孔腐蝕，導致回波損耗（RL）從50dB降至40dB?？埔悴捎?strong>納米陶瓷涂層（Al?O?，厚度50nm）防護技術，使RL保持＞55dB，通過GB/T 2423.17-2008 1000小時鹽霧測試。

（三）極端工況的供電保障

特高壓站常位于偏遠地區，存在電網波動（±20%）和短時斷電風險。傳統光開關采用線性電源，效率僅65%，在電壓跌落至176V時會(huì )停止工作?？埔汩_(kāi)發的寬壓開關電源（輸入85~265V AC）配合超級電容儲能（維持時間＞100ms），確保在電壓暫降情況下不丟失配置數據。

三、技術標準與測試驗證體系

特高壓光開關缺乏統一國際標準，需滿足多項嚴苛規范。中國電科院《特高壓光通信設備技術要求》（Q/GDW 11392-2015）提出28項特殊測試，涵蓋環境適應性、電磁兼容、可靠性等維度，形成技術壁壘。

（一）關鍵標準對比

（二）科毅特高壓測試體系

1. 高低溫循環：-40℃（96h）→+25℃（1h）→+85℃（96h）→+25℃（1h），重復10個循環，插入損耗變化≤±0.3dB

2. 振動沖擊：正弦振動（20g，2000Hz）+半正弦沖擊（100g，1ms），功能無異常

3. 鹽霧腐蝕：5%NaCl溶液，pH6.5~7.2，40℃，1000小時，外觀無腐蝕

4. 絕緣電阻：500V DC下≥1000MΩ（外殼與電源端）

四、智能化監測的技術需求

特高壓電網向"無人值守"演進，要求光開關具備狀態感知與自愈能力，傳統被動式器件面臨三大智能化挑戰。

（一）實時狀態監測

傳統光開關缺乏內置傳感，故障需人工排查?？埔阒悄芄忾_(kāi)關集成微型光功率計（精度±0.1dB）與溫度傳感器（±0.5℃），通過DL/T 634.5104協議上傳數據，實現"健康度評估-故障預警-定位"閉環。在±800kV靈州-紹興工程中，該技術將故障排查時間從4小時縮短至15分鐘。

（二）低功耗設計

特高壓站蓄電池后備時間要求≥8小時，光開關需控制功耗?？埔鉓EMS光開關采用TI MSP430 MCU（待機電流0.1μA）與動態功耗管理算法，空閑時自動切換至休眠模式（功耗≤0.1W）。某變電站200臺集群年節電達46800度。

（三）快速故障倒換

特高壓保護系統要求切換時間＜2ms。科毅2×2磁光開關采用"雙端觸發"設計，切換時間達150μs，支持SDH/OTN網絡(luò )的1+1保護倒換，在晉北-南京工程中實現99.999%可用性。

五、解決方案與工程應用案例

（一）磁光固態光開關技術方案

（二）典型工程案例

1. 國家電網±800kV楚穗直流工程

? 規模：320臺2×2磁光開關

? 挑戰：廣州段高溫高濕（年均30℃，90%RH）+雷電多發

? 方案：IP67防護+納米陶瓷涂層+寬溫設計

? 成效：運行3年零故障，插入損耗波動≤±0.2dB

2. 騰訊云天津數據中心

? 規模：1000臺1×32 MEMS光開關

? 挑戰：高密度部署（1U機架32臺）+節能要求

? 方案：分時復用驅動算法+智能休眠

? 成效：?jiǎn)闻_功耗1.5W，年節電26.3萬元

（四）智能診斷算法的工程實踐

科毅智能光開關搭載的AI診斷算法可實時分析128項參數，通過建立"損耗-溫度-振動"三維模型預測故障風險。在±1100kV昌吉換流站的試點應用中，該算法成功提前72小時預警了3臺光開關的微鏡粘連故障，避免了潛在的保護誤動事故。算法核心采用LSTM神經網絡(luò )，基于5年歷史數據訓練，故障識別準確率達98.7%，誤報率控制在0.3次/年以下。

廣西科毅MEMS光開關智能診斷系統界面

六、國際標準與技術創(chuàng )新趨勢

（一）特高壓光開關的標準體系演進

（二）2025年技術突破方向

1. 量子點光開關：采用CdSe/ZnS核殼結構量子點，實現0.01mW/通道的超低功耗，計劃2025年Q3完成實驗室驗證。

2. 全光邏輯集成：將光開關與光邏輯門集成在硅基平臺，切換時延降至10ps，支撐Tbps級光網絡(luò )。

3. 碳中和設計：通過無鉛封裝、可降解光纖陣列，使產品全生命周期碳排放降低42%。這項光開關碳中和設計方案已通過SGS的碳足跡認證。

七、技術創(chuàng )新驅動特高壓發展

特高壓光開關技術正朝著"寬溫化、低功耗、長壽命、智能化"方向演進。廣西科毅通過磁光效應、材料創(chuàng )新與智能化三大技術突破，構建了適應極端環境的解決方案，已服務18條特高壓線路，累計節電超1.2億度。未來，隨著量子點光開關（0.01mW/通道）與全光邏輯控制技術的研發，特高壓監測系統將實現從"被動適應"到"主動優化"的跨越。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
