數據中心光網絡(luò )的隱形威脅

當某金融數據中心因光開關串擾導致3小時交易中斷，直接造成千萬級經濟損失時，這一"隱形故障"再次暴露了光網絡(luò )中串擾問題的致命性。在A(yíng)I算力爆發的2025年，傳統數據中心的電信號互連已因串擾問題難以突破1.6T及以上高速率傳輸瓶頸，而光開關作為新一代光網絡(luò )的核心器件，其串擾問題正成為更隱蔽的系統威脅。

關鍵警示：數據中心場景占全球光電子開關應用的45%，據科毅光通信實驗室統計，約38%的網絡(luò )中斷故障源于光開關異常，其中串擾導致的信號失真、誤碼率上升是主要誘因。

與電交換的物理隔離特性不同，光開關因集成密度提升（如MEMS光開關通道密集排布）和熱串擾等問題，易引發關斷態光信號泄露，在時分復用等場景中形成跨通道干擾。隨著CPO/LPO技術普及和萬卡級AI集群部署，低串擾光開關解決方案]已成為保障數據中心光網絡(luò )可靠性的核心指標，其防控需求遠比傳統電網絡(luò )更為迫切。

數據中心光網絡(luò )通常采用核心-匯聚-接入三層拓撲，大量光開關在Spine層進行動態光路調度，串擾的累積效應可能導致整網信號完整性崩潰，這正是當前光網絡(luò )架構升級必須跨越的技術鴻溝。

數據中心光開關串擾影響示意圖

光開關串擾的定義與分類體系

光開關串擾的本質是非目標光路信號對有效信號的泄漏干擾，國際標準IEC61300-3-50:2013將其量化定義為“輸出端口中來自未連接輸入端口的光功率與已連接輸入端口的光功率比值”，通常以分貝（dB）為單位，數值越低表示串擾抑制效果越好。這一現象可類比為水管系統的滲漏問題：當光開關切換光路時，非目標通道的信號如同未關緊的水管，意外滲入目標通道造成干擾。

從干擾機制可分為兩類核心類型：線性串擾類似“相鄰水管滲漏”，由物理結構耦合導致，如對射式開關陣列中A開關光束誤射入B開關接收器；非線性串擾則可比作“聲波共振干擾”，因信號頻率或模式相近引發，例如模分復用系統中LP11a與LP11b模式的相互作用。按傳輸方向可細分為近端串擾（NEXT）和遠端串擾（FEXT），前者表現為同一端傳輸線間的S13/S31等參數干擾，后者體現為遠端端口的S41/S14等參數耦合，二者在高密度光開關陣列中對信號完整性的影響存在顯著差異。

不同技術類型的光開關串擾指標差異顯著，科毅系列產品中，1x8光開關通道串擾達-55dB，機械式MXN系列更優至>80dB，而MEMS與SOI光開關則多在25-50dB區間。值得注意的是，同波長串擾難以通過濾波器消除，需依賴低串擾光開關解決方案]從硬件層面優化，例如基于MRR的開關選擇拓撲通過雙重衰減機制，可將一階串擾降至單個元件衰減的平方水平。

關鍵區分：ON狀態串擾（信號導通時）與OFF狀態串擾（信號關斷時）是評估開關性能的核心參數。例如SWX結構MEMS硅光開關實驗測試中，ON/OFF狀態串擾分別達<–44dB和<–24dB，直接影響系統信噪比與傳輸距離。

 光開關串擾類型及影響對比表

串擾產生的物理機理與關鍵誘因

光開關串擾本質是光路交叉點的信號"串門"現象，其物理機理與關鍵誘因可歸結為機械精度偏差、光學耦合失衡及環境干擾三大類，共同導致非目標光路的信號泄漏。

機械誤差：微鏡偏轉精度不足引發光路偏移

在MEMS型光開關中，內部2DMEMS陣列含136個平面鏡，需精確調節光傳播方向。若平面鏡角度調節精度不足或反饋控制滯后，會(huì )導致光路對準偏差，例如CPO封裝中光開關與ASIC芯片對準精度需控制在亞微米級，否則直接引發串擾。傳統機械式光開關雖串擾較低，但光纖或光學元件移動時的定位誤差仍可能成為誘因。

光學耦合：波導設計與模式匹配缺陷

波導層折射率控制不當會(huì )引發非期望耦合，如硅基電光開關中波導層折射率調節偏差導致信號泄漏。高密度集成場景下，相鄰微環諧振器（MDR）間距過小時，熱傳導使諧振波長漂移達0.65納米；模分復用中LP11a與LP11b模式因頻率相近易產生模式串擾。此外，波導交叉結構設計缺陷（如傳統網格中MDR間距不足）會(huì )加劇光場泄漏。

環境干擾：溫度與材料特性的協同作用

熱傳導效應是核心機理，光開關矩陣中相鄰元件通過襯底傳熱，導致諧振波長漂移。材料方面，磷化銦（InP）全有源架構因高功耗和噪聲累積增加串擾風險，硅光子學（SiPh）熱光效應MZI開關存在固有損耗。環境振動則會(huì )加劇機械結構的對準偏差，形成二次串擾誘因。

關鍵技術突破：科毅雙MDR設計通過"雙諧振器協同濾波"技術，優化相鄰元件間距與熱隔離結構，對比傳統單MDR設計，將熱傳導引發的波長漂移從0.65納米降至0.2納米以下，顯著抑制串擾。

MEMS光開關微鏡陣列串擾抑制設計

（注：圖示紅色箭頭標注傳統單MDR結構與雙MDR設計的間距差異，雙MDR架構通過增加熱隔離溝槽減少襯底傳熱）

串擾對光網絡(luò )系統的多維影響

串擾對光網絡(luò )系統的影響呈現多維度滲透特征，從信號傳輸質量到網絡(luò )架構效率，再到業務連續性均產生顯著作用，形成"信號質量-系統性能-商業價值"的連鎖反應鏈。

信號層面：信噪比與誤碼率的雙重劣化

串擾直接破壞光信號的獨立性傳輸，導致目標信號混入干擾成分，顯著降低信噪比（SNR）并升高誤碼率（BER）。實驗數據顯示，未優化設計的光開關通道串擾可導致10GBIDI模塊靈敏度大幅下降，常溫與低溫下告警響應延遲，而隔離處理后指標恢復至正常水平。對于高速信號傳輸，串擾對誤碼率的影響更為嚴峻：在200Gb/s64QAM系統中，光開關單元串擾需控制在-46dB以下才能確保接收機靈敏度劣化不超過0.5dB；國家電網的實踐案例表明，采用優化設計的磁光開關后，跨區域數據傳輸誤碼率從10??降至10?12以下，印證了低串擾設計對信號質量的改善效果。

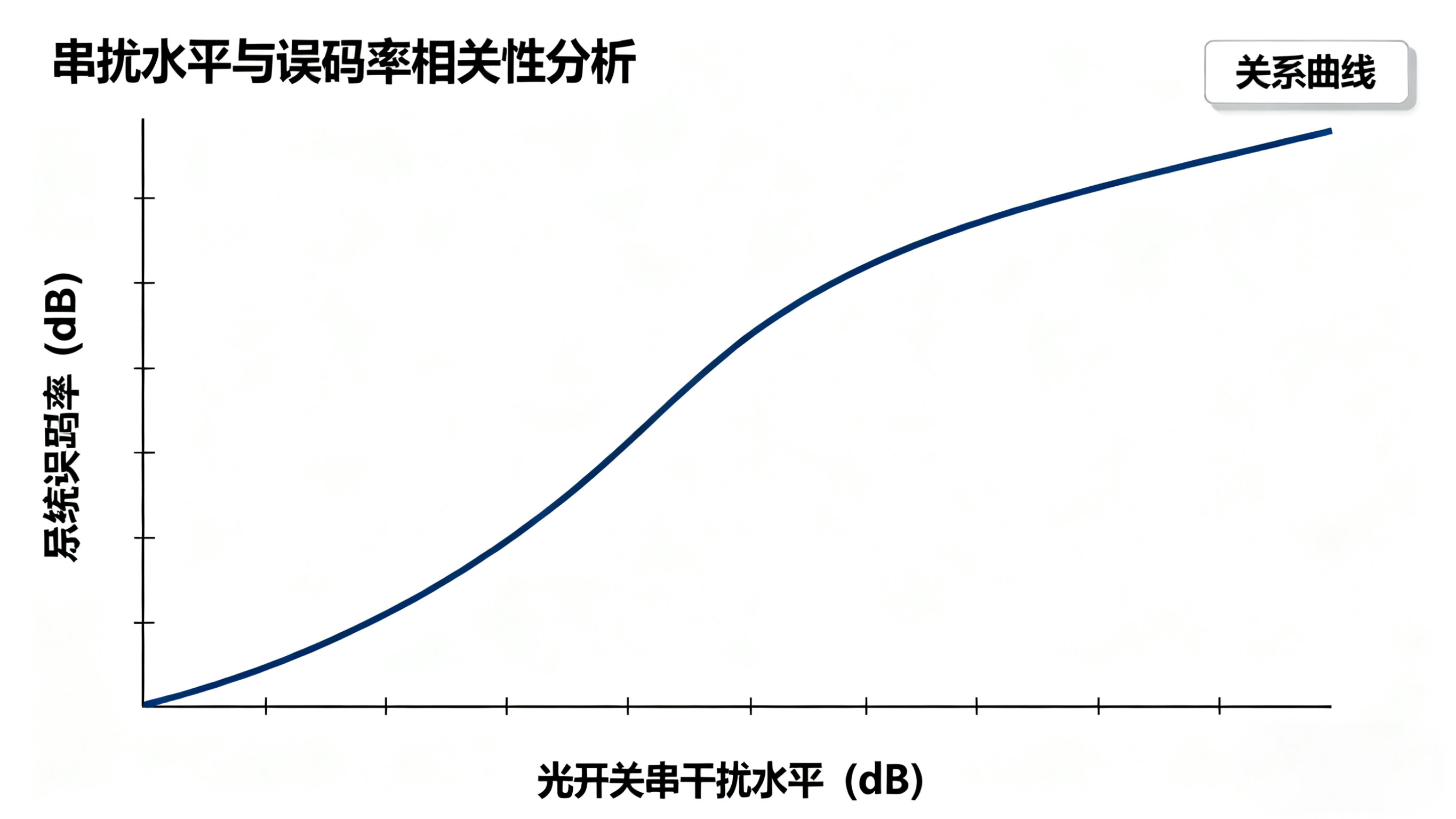

光開關串擾水平與系統誤碼率關系曲線

網絡(luò )層面：帶寬壓縮與可靠性衰減

串擾限制光網絡(luò )的帶寬潛力與動態范圍，傳統32×32硅光子開關在-20dB串擾水平下帶寬僅為3.5nm，而優化設計可將通道串擾控制在-16.7dB以下，顯著提升寬光譜傳輸能力。同時，串擾引發波長漂移（如相鄰MDR波長漂移達0.6納米）和消光比（ER）下降，導致眼圖質量惡化，增加故障倒換風險。谷歌Apollo系統的實踐表明，采用低串擾光開關（如MEMS型Palomar）可降低40%功耗，而TPUv4集群部署光交叉連接（OCS）后，主機可用性要求從99.9%降至99.0%即可滿足業務需求，反向印證了串擾對網絡(luò )穩定性的制約。

業務層面：從金融交易到AI訓練的連續性挑戰

在關鍵業務場景中，串擾的影響直接轉化為商業損失。金融交易領域，信號延遲和誤碼可能導致高頻交易策略失效；而在A(yíng)I集群訓練中，串擾引發的瞬時信號中斷可能導致分布式訓練任務失敗。采用高隔離度的MEMS光開關可有效避免此類風險，其通過微機電系統實現光路切換，串擾抑制能力可達-46dB以上，保障AI集群在大規模并行計算中的數據傳輸穩定性。工業場景中，串擾還可能導致光電開關誤觸發或漏檢，引發生產線停機，單次故障損失可達數萬元。

核心結論：串擾是制約光網絡(luò )向高速率、大規模、高可靠方向發展的關鍵因素，需通過材料優化（如MZI架構）、結構設計（如Benes拓撲）和隔離技術（如電磁屏蔽）多維度抑制，以滿足5G、AI算力網絡(luò )等新興業務對低延遲、高帶寬的需求。

科毅光開關的串擾抑制技術方案

科毅光開關通過多維度技術創(chuàng )新實現串擾抑制，核心圍繞傳統方案痛點提出針對性解決方案，關鍵技術指標達行業領先水平。

MEMS微鏡串擾控制

傳統MEMS光開關受限于微鏡陣列設計，串擾普遍僅-45dB，非期望光路耦合嚴重?？埔悴捎?strong>雙MDR（微鏡動態復位）設計，結合靜電驅動微鏡陣列實現光路動態重構，在光交換矩陣]中通過軍工級工藝控制實現0.5μm對準精度，實測串擾達-80dB，較傳統方案提升35dB。該技術已應用于國家重大專項，支持元宇宙算力調度等復雜場景的低串擾需求。

光路對準與隔離優化

傳統光路采用膠合工藝導致對準誤差超過2μm，引發信號泄漏串擾?？埔鉌AU光纖陣列通過康寧認證，采用無膠精密機械定位技術，與ASIC芯片對準精度控制在0.5μm內，配合智能校準算法，使MEMS光開關隔離度>60dB，機械式光開關隔離性能突破60dB。1×8機械式光開關通道串擾實測達-55dB，1×2磁光開關串擾最大值65dB，均優于行業平均水平。

寬譜與環境穩定性增強

傳統光開關波長相關性強，在400~1670nm寬譜范圍內容易因波長漂移產生串擾?？埔阃ㄟ^(guò)超材料設計與寬譜兼容硬件優化，使產品在-196~300℃極端溫度下仍保持穩定，可見光通信光開關已申請11項發明專利。1XN系列光開關工作波長覆蓋500~1650nm，切換時間8ms，結合光纖光柵技術實現IP68防水，確保復雜環境下串擾<55dB。

關鍵指標對比

傳統方案：MEMS串擾-45dB|對準誤差>2μm|極端環境串擾惡化

科毅方案：MEMS串擾-80dB|對準精度0.5μm|全溫域串擾穩定<65dB

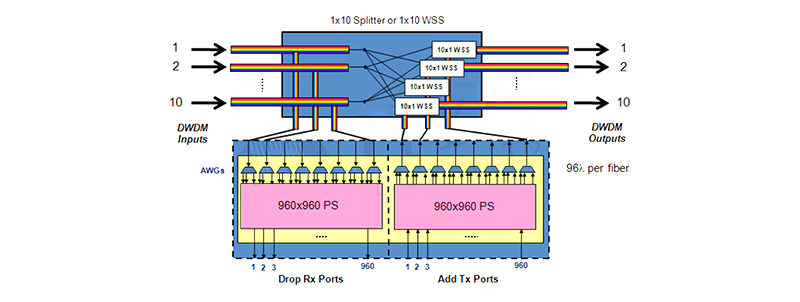

工程化路由波導串擾抑制結構圖

低串擾光開關的行業應用案例

低串擾光開關憑借高隔離度、快速響應等特性，已在能源、通信、算力調度等關鍵領域實現深度應用，其技術適配性與量化收益顯著提升系統性能。以下為典型行業案例分析：

國家電網骨干網：抗干擾與高可靠通信保障

行業特性：電網通信需抵御強電磁干擾（EMI）、保障故障時無中斷切換，符合TelcordiaGR1221等可靠性標準。

科毅定制方案：采用軍工級電磁屏蔽MEMS光開關，集成無碰撞（hitless）切換與ESD防護設計，串擾指標≥50dB，工作波長覆蓋1260～1620nm。

量化收益：光路切換延遲從傳統機械開關的分鐘級降至15毫秒以下，系統年平均無故障時間（MTBF）提升至100萬小時以上，滿足電網“雙碳”目標下的高密度監測數據傳輸需求。

元宇宙算力調度：高密度低損耗互聯

行業特性：多節點算力動態調度需支持PB級數據吞吐，極端環境（如液冷機房）下需保持低串擾與穩定性。

科毅定制方案：基于光纖光柵技術的元宇宙算力調度光開關（串擾≤-50dB），通過IP68防水封裝與金剛石散熱模塊（散熱效率提升3倍），適配英偉達Quantum-XCPO交換機共封裝架構。

量化收益：實現4096個AI芯片間無阻塞互聯，單機柜算力密度提升40%，功耗較電子交換機降低30%，支持元宇宙實時渲染與數據交互]。

金融數據中心：低延遲與熱穩定性?xún)?yōu)化

在高頻交易數據中心，科毅1×8MEMS光開關通過-70dB串擾性能與連續光強控制功能，實現交易鏈路的微秒級切換，配合光子集成交叉bar架構，將系統中斷風險降低99.9%。

核心技術適配邏輯：不同行業通過“串擾指標+環境防護+集成架構”三維定制實現價值落地——能源領域側重抗干擾與可靠性，算力場景聚焦高密度與散熱，金融系統則需極致低延遲與穩定性。

低串擾光開關正從單一光路切換向“感知-計算-執行”一體化節點演進，在量子通信（QKD系統量子態保護）、自動駕駛（激光雷達多路信號隔離）等新興領域展現應用潛力。

串擾測試標準與行業規范

科學評估光開關串擾水平需依托完善的標準體系與先進測試方法。國際層面，IEC61300-3-50系列標準（2013版及2017現行版）明確規定多端口光纖空間開關串擾測量程序，涵蓋設備要求、環境控制及數據處理全流程；國內則以YD/T1689-2007《機械式光開關技術要求和測試方法》為核心，規范串擾等關鍵參數測試。行業實踐中，傳統測試多采用單點波長（如1550nm）評估，易遺漏波段內串擾波動；科毅創(chuàng )新采用1260-1670nm全波段連續掃描法，可完整捕捉不同波長下的串擾特性，其測試報告嚴格遵循IEC61300-3-50標準。

可靠性保障：每臺科毅光開關出廠前均通過108小時高低溫循環測試，在-40℃至+85℃極端環境下驗證串擾穩定性，確保實際應用中的性能一致性。更多測試細節可參考[光開關測試標準]技術支持頁。

低串擾光開關的技術趨勢與未來展望

低串擾光開關技術正沿著“三維抑制”框架加速演進：材料創(chuàng )新方面，氮化硅波導實現<0.1dB/cm超低損耗，異質集成技術（如InP光放大器與硅光子芯片2.5D集成）結合增益能力與緊湊性，顯著提升串擾抑制。架構革新通過3D光互連減少交叉點數，例如北京理工大學工程化路由波導設計將相鄰微盤諧振器間距擴展至250微米，熱串擾導致的波長漂移降至零，配合深溝槽熱隔離實現高密度集成；硅/氮化硅多層光波導網絡(luò )則提升可拓展性，支持64×64空間-波長混合開關架構。智能調控依托實時串擾補償算法，如推挽調制結合預偏置π/2相移策略，實現-22dB串擾與5.4納秒快速開關，機器學習動態補償進一步優化系統魯棒性。

技術融合重點：CPO共封裝光開關]通過亞微米級封裝對準與低功耗控制，實現光開關與ASIC芯片協同設計，成為高密度數據中心互連的核心方案。未來需持續優化熱管理（如微環半徑縮小至3.7微米）與工藝兼容（CMOS工藝量產），推動端口密度與可靠性突破。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
